এ/বি স্ক্যানিং হ্যান্ডহেল্ড উচ্চ-নির্ভুলতা ডিজিটাল অতিস্বনক বেধ গেজ
টিজি -5700 হ'ল এ/বি স্ক্যানিংয়ের সাথে হ্যান্ডহেল্ড উচ্চ-নির্ভুলতা ডিজিটাল অতিস্বনক বেধ গেজ একটি নতুন ধরণের। এটি নাড়ি প্রতিবিম্বের ভিত্তিতে অতিস্বনক বেধ পরিমাপের নীতিটি গ্রহণ করে। এটি উপাদান বেধ পরিমাপের জন্য উপযুক্ত যা এটি একটি ধ্রুবক গতিতে অতিস্বনক তরঙ্গকে প্রচার করতে পারে এবং এর পিছন থেকে প্রতিচ্ছবি পেতে পারে। পরিমাপের রেজোলিউশনটি 0.001 মিমি এবং পরিমাপের পরিসীমা 0.15 মিমি (ইস্পাত) এর মতো পাতলা।
এই পণ্যটি সঠিকভাবে প্লেট এবং প্রক্রিয়াজাত অংশগুলি পরিমাপ করতে পারে। অন্যদিকে, এটি ব্যবহারের সময় জারা পরে উত্পাদন সরঞ্জামগুলিতে পাইপ এবং চাপ জাহাজগুলির পাতলা ডিগ্রি পর্যবেক্ষণ করতে পারে। এটি পেট্রোলিয়াম, রাসায়নিক শিল্প, ধাতুবিদ্যা, শিপ বিল্ডিং, মহাকাশ, শক্তি এবং অন্যান্য ক্ষেত্রে ব্যবহার করা যেতে পারে।
এই পণ্যটি নিম্নলিখিত মানগুলির সাথে সম্মতি জানায়: অতিস্বনক বেধ গেজের জন্য ক্রমাঙ্কন স্পেসিফিকেশন (জেজেএফ 1126-2004)।
প্রধান ফাংশন বৈশিষ্ট্য
●এই পণ্যটিতে একটি স্ক্যান মোড, বি-স্ক্যান মোড এবং সংখ্যাসূচক ডিসপ্লে মোড রয়েছে;
● পরিমাপের পরিসীমাটি প্রশস্ত, এবং অনন্য "একাধিক প্রতিধ্বনি" প্রযুক্তিটি আল্ট্রা-পাতলা অংশগুলির পরিমাপ উপলব্ধি করতে গৃহীত হয়, ন্যূনতম পরিমাপের বেধ 0.15 মিমি (ইস্পাত) সহ;
● এই পণ্যটি উচ্চ নির্ভুলতার সাথে বেধটি পরিমাপ করতে পারে এবং সর্বাধিক পরিমাপের রেজোলিউশন 0.001 মিমি পৌঁছতে পারে; পুনরাবৃত্তি রেজোলিউশন ± 0.002 মিমি পৌঁছতে পারে;
● এটিতে অনুপ্রবেশকারী আবরণ এবং প্রতিধ্বনি পরিমাপের প্রতিধ্বনির কাজ রয়েছে, যা পেইন্ট স্তর এবং পৃষ্ঠের লেপ সহ উপকরণগুলি পরিমাপ করতে ব্যবহৃত হয়;
● একাধিক পরিমাপের মোড: এমবি-ই, ইই এবং এমই-ই মোডগুলি প্রচলিত ঘন ওয়ার্কপিসগুলির পরিমাপ পূরণ করে; পাতলা মোড পাতলা অংশগুলির পরিমাপ উপলব্ধি করে;
● সংখ্যার মোডগুলির মধ্যে রয়েছে: প্রচলিত বেধ মান মোড, পার্থক্য / হ্রাস হার মোড এবং সর্বাধিক মান মোড;
● দুটি লাভ মোড: স্বয়ংক্রিয় লাভ / ম্যানুয়াল লাভ;
● ম্যানুয়াল শাটডাউন এবং স্বয়ংক্রিয় শাটডাউন শক্তি-সঞ্চয় ফাংশন সহ সেট করা যেতে পারে;
● এটি ডাবল স্ফটিক প্রোব এবং একক স্ফটিক প্রোব সহ বিভিন্ন প্রোব সমর্থন করে এবং 20MHz উচ্চ-ফ্রিকোয়েন্সি প্রোব পর্যন্ত সমর্থন করে;
● এটি ভর স্টোরেজকে সমর্থন করে এবং 100000 বেধের মান, 500 টি গ্রুপ এ-স্ক্যান ওয়েভফর্ম এবং একই সাথে বি-স্ক্যান ওয়েভফর্মগুলির 500 টি গ্রুপ সংরক্ষণ করতে পারে;
3 320x240 উচ্চ সংজ্ঞা (কিউভিজিএ) রেজোলিউশন সহ বড় 3.5 ইঞ্চি রঙ টিএফটি-এলসিডি ডিসপ্লে;
● এটিতে বিভিন্ন ধরণের ক্রমাঙ্কন পদ্ধতি রয়েছে, এক-পয়েন্ট ক্রমাঙ্কন, মাল্টি-পয়েন্ট ক্রমাঙ্কন এবং ম্যানুয়াল ক্যালিব্রেশন মোডগুলিকে সমর্থন করে এবং একই সাথে শব্দের বেগ এবং তদন্ত শূন্য অবস্থানকে ক্যালিব্রেট করতে পারে; এটি ডাবল স্ফটিক তদন্তের ভি-পাথ সংশোধন সমর্থন করে।
● এটি মেট্রিক এবং ব্রিটিশ সিস্টেমের রূপান্তরকে সমর্থন করে; এটি মিলিমিটার এবং ইঞ্চি ইউনিটগুলির মধ্যে স্যুইচ করতে পারে;
● এটি ইংরেজি প্রদর্শন সমর্থন করে।
প্রযোজ্য উপকরণ
এটি ধাতুগুলির বেধ পরিমাপের জন্য উপযুক্ত (যেমন ইস্পাত, কাস্ট আয়রন, অ্যালুমিনিয়াম, তামা ইত্যাদি), প্লাস্টিক, সিরামিকস, গ্লাস, রজন, কাচের ফাইবার এবং অন্যান্য ভাল অতিস্বনক কন্ডাক্টর।
বেসিক নীতি
অতিস্বনক বেধ পরিমাপের নীতিটি হালকা তরঙ্গ পরিমাপের মতো। তদন্ত দ্বারা নির্গত অতিস্বনক নাড়ি পরিমাপ করা অবজেক্টে পৌঁছায় এবং অবজেক্টে প্রচার করে। যখন এটি উপাদান ইন্টারফেসে পৌঁছে যায়, তখন এটি তদন্তে প্রতিফলিত হয়। পরিমাপ করা উপাদানের বেধ উপাদানগুলিতে অতিস্বনক প্রচারের সময় সঠিকভাবে পরিমাপ করে নির্ধারিত হয়।
স্পেসিফিকেশন পরামিতি
*দ্রষ্টব্য: সংস্থাটি পূর্বের বিজ্ঞপ্তি ছাড়াই প্রযুক্তিগত পরিবর্তন করার অধিকার সংরক্ষণ করে।
| আইটেম |
টিজি -5700 |
| প্রোব টাইপ |
একক স্ফটিক প্রোব / ডাবল স্ফটিক প্রোব |
| পরিমাপ পরিসীমা(45# ইস্পাত) |
0.15 মিমি - 1800 মিমি |
| ইঙ্গিত স্থায়িত্ব |
জিরো ক্রসিং এবং একাধিক ইকো প্রযুক্তি গ্রহণ করা হয় যাতে প্রতিধ্বনি পরিমাপের মানটি প্রতিধ্বনি শক্তি, উপাদান অ্যাটেনুয়েশন সহগ, লাভ এবং গেটের উচ্চতা দ্বারা প্রভাবিত হয় না এবং এটি উচ্চ পরিমাপের স্থায়িত্ব এবং নির্ভরযোগ্যতা দ্বারা প্রভাবিত হয় না তা নিশ্চিত করার জন্য গৃহীত হয়। |
| পরিমাপ ফ্রিকোয়েন্সি |
4Hz, 8Hz, 16Hz |
| রেজোলিউশন |
0.1 মিমি, 0.01 মিমি, 0.001 মিমি (0.01inch, 0.001inch, 0.0001inch) |
| নির্ভুলতা |
0.001 মিমি |
| নাড়ি জেনারেটর |
নেতিবাচক বর্গাকার তরঙ্গ নির্গমন গৃহীত হয়, এবং নাড়ির প্রস্থ এবং ভোল্টেজ স্বয়ংক্রিয়ভাবে তদন্তের সাথে মিলে যায়। |
| শব্দ বেগের পরিসীমা |
400-19999 মি/এস |
| ক্রমাঙ্কন ব্লক |
4 মিমি(ইস্পাত) |
| স্বয়ংক্রিয় শাটডাউন |
কেউ 5 মিনিট, 10 মিনিট, 20 মিনিট এবং ম্যানুয়াল শাটডাউন চয়ন করতে পারে। |
| তদন্ত ক্রমাঙ্কন |
এক পয়েন্ট ক্রমাঙ্কন, মাল্টি-পয়েন্ট ক্রমাঙ্কন |
| লাভ |
স্বয়ংক্রিয় লাভ নিয়ন্ত্রণ, ম্যানুয়াল লাভ নিয়ন্ত্রণ |
| সীমা অর্জন |
0 ~ 70 ডিবি |
| সনাক্তকরণ মোড |
রেডিও ফ্রিকোয়েন্সি (আরএফ), পজিটিভ হাফ ওয়েভ (পিওএস), নেতিবাচক অর্ধ তরঙ্গ (নেগ), পূর্ণ তরঙ্গ (পূর্ণ) |
| পরিমাপ মোড |
(1) এমবি-ই: প্রাথমিক প্রতিধ্বনি থেকে প্রথম নীচের প্রতিধ্বনি পর্যন্ত ট্রানজিট সময়ের উপর ভিত্তি করে পরিমাপ মোড; (২) ইই: অনুপ্রবেশ লেপ পরিমাপ মোড, স্বেচ্ছাসেবী ইএম - এন প্রতিধ্বনি al চ্ছিক; (3) এমই-ই: একাধিক প্রতিধ্বনি পরিমাপ মোড; (4) পাতলা: পাতলা প্রাচীর পরিমাপ মোড; |
| সংখ্যার মোড |
বেধের মান মোড, পার্থক্য / হ্রাস হার মোড, সর্বোচ্চ / সর্বনিম্ন মান মোড |
| এ-স্ক্যান মোড |
উপলব্ধ |
| বি-স্ক্যান মোড |
উপলব্ধ |
| কাপলিং ইঙ্গিত |
উপলব্ধ |
| ব্যাটারি ইঙ্গিত |
উপলব্ধ |
| ভাষা |
ইংরেজি |
| ইউনিট |
মিমি/ইঞ্চি |
| মেনু অপারেশন |
উপলব্ধ |
| সফ্টওয়্যার ফাংশন |
ডায়নামিক গেট সেটিং, ব্ল্যাঙ্কিং সেটিং (ফাঁকা), ইকো ব্ল্যাঙ্কিং সেটিং (ই-ব্ল্যাঙ্ক), ইকো হিমশীতল, প্রতিধ্বনি অনুবাদ এবং স্কেলিং |
| স্টোরেজ ফাংশন |
এটি 100,000 বেধ (প্রতিটি গ্রুপে 100 টি গ্রুপ, 1000), এ-স্ক্যান ওয়েভফর্মগুলির 500 টি গ্রুপ এবং একই সাথে বি-স্ক্যান ওয়েভফর্মগুলির 500 টি গ্রুপ সংরক্ষণ করতে পারে। |
| হোস্ট প্রোগ্রাম আপগ্রেড |
উপলব্ধ |
| প্রদর্শন |
3.5 "কিউভিজিএ (320 × 240) রঙ টিএফটি-এলসিডি স্ক্রিন |
| ডেটা ট্রান্সমিশন |
এটি কম্পিউটারে ডেটা প্রেরণ করতে আরএস -232 সিরিয়াল যোগাযোগ এবং ইউএসবি সমর্থন করে। |
| কাজের তাপমাত্রা |
-10 ℃～＋ 50 ℃; বিশেষ প্রয়োজনীয়তা সহ, এটি পৌঁছতে পারে - 20 ℃; |
| ওয়ার্কিং ভোল্টেজ |
চার নং 5 এএ ব্যাটারি প্রয়োজন। যখন শক্তি অপর্যাপ্ত হয়, তখন একটি কম ভোল্টেজ প্রম্পট থাকে। |
| সামগ্রিক মাত্রা |
204 x 100 x 36 (মিমি) |
| মোট ওজন |
310 গ্রাম (ব্যাটারি ছাড়াই) |
| ব্যাটারি |
4 পিসিএস এএ শুকনো ব্যাটারি |

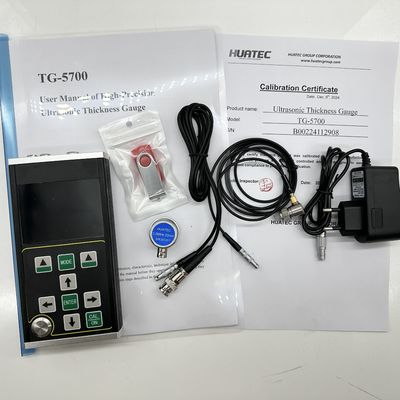

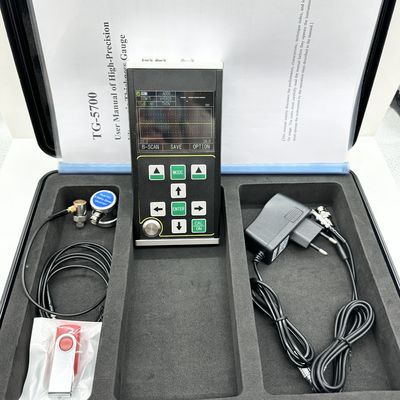

স্ট্যান্ডার্ড ডেলিভারি
প্রধান ইউনিট টিজি -5700 1 পিসি
2.5 মি φ20 একক উপাদান ট্রান্সডুসার, পরীক্ষার পরিসীমা 4-1800 মিমি 1 পিসি
কাপল্যান্ট বোতল 1 পিসি
কেস কেস 1 পিসি
নির্দেশিকা ম্যানুয়াল 1 পিসি
ক্রমাঙ্কন শংসাপত্র 1 পিসি
Al চ্ছিক আনুষাঙ্গিক
বিভিন্ন ফ্রিকোয়েন্সি, একক প্রোব 8 মিমি/10 মিমি/12 মিমি, এবং ট্রুলট্রাসোনিক বেধ প্রোব সহ বিভিন্ন প্রোব
বিভিন্ন ধাপে ওয়েজ ব্লক
পিসি ডেটা সফ্টওয়্যার
প্যাকেজিং
প্যাকেজিং: স্ট্যান্ডার্ড রফতানি প্যাকেজ, ক্যান্টন
Al চ্ছিক তদন্ত:
| TS400 ডাবল স্ফটিক প্রোব |
10 এমএইচজেড |
5 মিমি |
0.5-50 মিমি |
| Ts500 ডাবল স্ফটিক প্রোব |
5 এমএইচজেড |
5 মিমি |
1.0-65 মিমি |
| Ts510 ডাবল স্ফটিক প্রোব |
5 এমএইচজেড |
10 মিমি |
1.0-500 মিমি |
| ডিটিএম 15 একক স্ফটিক প্রোব |
15 মেগাহার্টজ |
6 মিমি |
0.15-22.5 মিমি |
| ডিটিএম 7.5 একক স্ফটিক প্রোব |
7.5MHz |
6 মিমি |
0.5-22.5 মিমি |
| ডিটিএম 10 একক স্ফটিক প্রোব |
10 এমএইচ |
6 মিমি |
0.3-22.5 মিমি |
| ডিটিএম 5 একক স্ফটিক প্রোব |
5 মি |
6 মিমি |
1.0-22.5 মিমি |
| বিডি 510 একক স্ফটিক প্রোব |
10 এমএইচ |
10 মিমি |
1-1000 মিমি |
| বিডি 212 একক স্ফটিক প্রোব |
2 এমএইচজেড |
12 মিমি |
4-1800 মিমি |
| ডাবল স্ফটিক প্রোব কেবল |
|
| একক স্ফটিক প্রোব কেবল |
|
