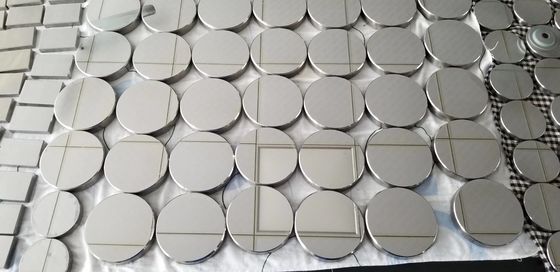

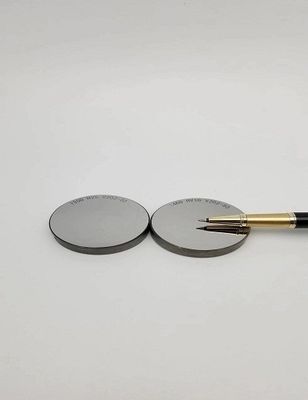

বেঞ্চ টাইপ ব্রিনেল রকওয়েল ভিকার্স কঠোরতা পরীক্ষকের জন্য এনডিটি কঠোরতা ব্লক

NDT বেঞ্চ টাইপের জন্য কঠোরতা ব্লক Brinell Rockwell Vickers কঠোরতা পরীক্ষক

ব্রিনেল হার্ডনেস ব্লক.

• • উদ্দেশ্য: এটি ব্রিনেল কঠোরতা পরীক্ষকগুলির বার্ষিক পরোক্ষ যাচাইকরণ এবং ক্যালিব্রেশনের পাশাপাশি কঠোরতা পরীক্ষকগুলির চক্রীয় (দৈনিক) পরীক্ষার জন্য ব্যবহৃত হয়।
  • বর্ণনা: সাধারণত অ্যালুমিনিয়াম থেকে তৈরি করা হয় 200 ব্রিনেলের নীচের কঠোরতার মানের জন্য। পৃষ্ঠটি হয় চকচকে - পোলিশ বা ম্যাট হতে পারে। কঠোরতা ব্লকটি আয়তক্ষেত্রাকার, 150mm x 125mm x 16mm এর মাত্রা সহ,এবং ২ থেকে ২ পর্যন্ত ব্রিনেল স্কেলে পাওয়া যায়.5/62.5 থেকে 10/3000, যার কঠোরতা মান প্রায় 70, 100, 150, 170, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650 HB।এটি আইএসও ৬৫০৬-৩ এবং এএসটিএম ই১০ অনুযায়ী ইউকেএএস সার্টিফিকেট দিয়ে আসে।.

    প্রকার	মান পরিসীমা
    রকওয়েল	৬০-৭০HRC
    	৩৫-৫৫এইচআরসি
    	20-30HRC
    	৬০-৭০HRA
    	70-85HRA
    	85-95HRB
    	৬০-৭০ এইচআরবি
    	৪৫-৫৫HRB(কপার)
    	৩০-৪০ এইচআরবি (কপার)
    	৯০-১০০এইচআরএফ
    	৮০-৯০ এইচআরএফ ((কপার)
    প্লাস্টিক রকওয়েল	৭০-৯৪HRE(তামা)
    	100-120HRL(কপার)
    	৮৫-১০০ এইচআরএম(তামা)
    	114-125HRR(তামা)
    পৃষ্ঠপোষক রকওয়েল	88-92HR15N
    	74-82HR30N
    	45-55HR30N
    	৪৫-৫৫এইচআর৪৫এন
    	85-91HR15T
    	৭০-৮০এইচআর ৩০টি
    	৫৪-৭২এইচআর৪৫টি
    ব্রিনেল	150-250HBW10/3000
    	150-250HBW5/750
    	১৫০-২৫০এইচবিডব্লিউ২.৫/১৮৭।5
    	75-125HBW10/1000
    	৭৫-১২৫ HBW5/২৫০
    	75-125HBW2.5/62.5
    	250-350HBW10/3000
    	250-350HBW5/750
    	২৫০-৩৫০এইচবিডব্লিউ২.৫/১৮৭।5
    ভিকার্স	৭০০-৮০০এইচভি৩
    	৭০০-৮০০এইচভি৫
    	700-800HV10
    	700-800HV30
    	700-800HV50
    	৪০০-৬০০ এইচ ভি ৫
    	400-600HV10
    	400-600 HV30
    	১৭৫-২২৫ HV5



    মাইক্রো ভিকার	৭০০-৮০০ এইচভি১
    	৭০০-৮০০ এইচভি০।5
    	৭০০-৮০০ এইচভি০।3
    	৭০০-৮০০ এইচভি০।2
    	৪০০-৬০০ এইচভি০।2
    	৪০০-৬০০ এইচভি০।1
    	১৭৫-২২৫ এইচভি০।1
    	১৭৫-২২৫ এইচভি০।05

• রকওয়েল হার্ডনেস ব্লক
  • উদ্দেশ্য: রকওয়েল কঠোরতা পরীক্ষকগুলির নির্ভুলতা ক্যালিব্রেট এবং যাচাই করতে ব্যবহৃত হয়। বিভিন্ন রকওয়েল কঠোরতা স্কেল (যেমন এইচআরএ, এইচআরবি, এইচআরসি ইত্যাদি) ক্যালিব্রেশনের জন্য সংশ্লিষ্ট কঠোরতা ব্লক প্রয়োজন।
  • নীতি: রকওয়েল কঠোরতা পরীক্ষায় উপাদানটির পৃষ্ঠের মধ্যে চাপ দেওয়ার জন্য বিভিন্ন ইন্ডেন্টার এবং লোড ব্যবহার করা হয়।প্রাক লোড এবং মোট লোডের কার্যক্রমের অধীনে ইন্ডেন্টেশন গভীরতা পার্থক্য পরিমাপ করে, রকওয়েল কঠোরতা মান পাওয়া যায়। কঠোরতা ব্লক এই পরিমাপের জন্য একটি স্ট্যান্ডার্ড ইন্ডেন্টেশন গভীরতা রেফারেন্স প্রদান করে।
• ভিকার্স হার্ডনেস ব্লক
  • উদ্দেশ্য: ভিকার্স কঠোরতা পরীক্ষকগণের ক্যালিব্রেশন এবং যাচাইয়ের জন্য ব্যবহৃত হয়। এটি নিশ্চিত করে যে ভিকার্স কঠোরতা পরীক্ষক সঠিকভাবে উপকরণগুলির কঠোরতা পরিমাপ করতে পারে।
  • নীতি: ভিকার্স কঠোরতা পরীক্ষায় নমুনার মধ্যে চাপ দেওয়ার জন্য বিপরীত মুখের মধ্যে 136 ° কোণ সহ একটি হীরা ইন্ডেন্টার ব্যবহার করা হয়।কঠোরতার মানটি লোডের ভগ্নাংশকে ইন্ডেন্টেশন এলাকার দ্বারা বিভক্ত করে প্রতিনিধিত্ব করা হয়ভিকার্স কঠোরতা ব্লকের একটি পরিচিত কঠোরতা মান রয়েছে এবং কঠোরতা ব্লকের অভ্যন্তরীণ আকার এবং লোডের সাথে স্ট্যান্ডার্ড মানের তুলনা করে,কঠোরতা পরীক্ষকের নির্ভুলতা মূল্যায়ন করা যেতে পারে
