TG-M70C প্ল্যাট ওয়াল ক্ষয় সনাক্তকরণের জন্য চৌম্বকীয় ক্রলার ক্ষয় এবং ইলেক্ট্রোম্যাগনেটিক অতিস্বনক বেধ পরিমাপ রোবট

TG-M70C প্ল্যাট ওয়াল ক্ষয় সনাক্তকরণের জন্য চৌম্বকীয় ক্রলার ক্ষয় এবং ইলেক্ট্রোম্যাগনেটিক অতিস্বনক বেধ পরিমাপ রোবট

1. সংক্ষিপ্ত iপ্রবর্তন

এই সিস্টেমপ্রয়োজন scaffolding, কোন প্রয়োজন স্কেল, মরিচা বা পেইন্ট অপসারণ, কোন প্রয়োজন couplant. এটা দূরবর্তী নিয়ন্ত্রণ সিস্টেমের মাধ্যমে উচ্চ উচ্চতা প্রাচীর বেধ জারা দ্রুত সনাক্ত উপলব্ধি করতে পারেন.

• বিরল পৃথিবীর উচ্চ-শক্তি স্থায়ী চৌম্বক চাকা ব্যবহার করে, এমনকি যদি অপ্রত্যাশিত বিদ্যুৎ ব্যর্থতা হয়, এটি সনাক্ত পৃষ্ঠ থেকে পড়া হবে না। এটি অনুভূমিক কাজ করতে পারেন,ফেরোম্যাগনেটিক উপাদানগুলির পৃষ্ঠের উল্লম্ব এবং বিপরীত বহু-অবস্থান আন্দোলন.
• ইনস্টল করুনপ্রাচীর ক্ষয় প্রতিরোধের জন্য দ্রুত স্ক্রিনিং এবং অবস্থান জন্য ইলেক্ট্রোম্যাগনেটিক অতিস্বনক বেধ জোন
• ঘনত্ব ক্ষয় পরীক্ষা করার জন্য এলাকাটি সঠিকভাবে স্ক্যান করা।
• A স্ক্যান এবং B স্ক্যান ডিসপ্লে মিলছে।
• ভিডিও ক্যামেরা দিয়ে, পরিদর্শিত পৃষ্ঠের ভিডিও পরিস্থিতি রিয়েল টাইমে পর্যবেক্ষণ করা যায়।
• রিমোট কন্ট্রোল সিস্টেম স্ক্যানিং দিক নিয়ন্ত্রণ করতে, এবং এটি পূর্বনির্ধারিত স্ক্যানিং দিক হতে পারে.
• (ঐচ্ছিক) উচ্চ তাপমাত্রা ফাংশনঃ অতিরিক্ত তাপমাত্রা সতর্কতা এবং সুরক্ষা ফাংশন সহ, এটি -10 ~ +150 °C এর মধ্যে উচ্চ তাপমাত্রা ওয়ার্কপিসের সরাসরি সনাক্তকরণ উপলব্ধি করতে পারে।
• 2কনফিগারেশন এবং মূল্য

• পয়েন্ট	নাম	ইউনিট	পরিমাণ	মন্তব্য
  1	টেস্ট হোস্ট ((পিসি এবং সফটওয়্যার)	সেট	1
  2	টিজি-এম৭০সি দুই চাকার চৌম্বকীয় ক্রলার (ভিডিও এবং বেধ পরিমাপ মডিউল অন্তর্ভুক্ত)	সেট	1
  3	পাওয়ার সাপ্লাই এবং কন্ট্রোল বক্স	টুকরা	1
  4	কন্ট্রোলার	টুকরা	1
  5	ত্রুটি চিহ্নিতকরণ প্রক্রিয়া	টুকরা	1	বাছাই
  6	পরীক্ষার নিয়ন্ত্রণ ক্যাবল	মিটার	30	কাস্টমাইজ করা যায় ≤50m
  7	সুরক্ষা দড়ি ড্রপ প্রতিরোধক	মিটার	30
  8	অন্যান্য আনুষাঙ্গিক (ম্যাগনেটিক বিচ্ছিন্নকরণ প্যাড ইত্যাদি)	সেট	1
  মোট (ভ্যাট, শিপিং খরচ এবং কর্মীদের প্রশিক্ষণ ফি অন্তর্ভুক্ত)

• 3.চৌম্বকীয় ক্রলার এবং হোস্ট
  1. কার্যকরী বৈশিষ্ট্য
• ★(বিকল্প)উচ্চ তাপমাত্রা ফাংশনঃঅতিরিক্ত তাপমাত্রা সতর্কতা এবং সুরক্ষা ফাংশন সহ (তাপমাত্রা অতিক্রম করলে এটি ব্যবহারকারীকে রিবারকে পরিবেষ্টন তাপমাত্রা অঞ্চলে চালানোর জন্য স্মরণ করিয়ে দেবে; শীতল হওয়ার পরে,ব্যবহারকারীকে উচ্চ তাপমাত্রা এলাকায় ক্রলার চালানোর জন্য মনে করিয়ে দিন এবং সনাক্তকরণ অপারেশন চালিয়ে যান), এটি -10 ~ + 150 °C মধ্যে উচ্চ তাপমাত্রা workpieces সরাসরি সনাক্ত করতে পারেন।
• ★ইন্টিগ্রেটেড ফ্রন্ট-ভিউ এবং রিয়ার-ভিউ ডুয়াল ক্যামেরা: উড়ন্ত উপাদানগুলির পরিদর্শন অবস্থান এবং পরিদর্শন রুটটি স্থলভাগে বাস্তব সময়ে পর্যবেক্ষণ এবং সামঞ্জস্য করা যেতে পারে, যা একটি নিয়ন্ত্রিত পরিদর্শন ট্র্যাজেক্টরি নিশ্চিত করে।
• শক্তিশালী চৌম্বকীয় স্তন্যপান, ভারী লোড, উচ্চ নিরাপত্তা: বিরল পৃথিবীর উচ্চ-শক্তি স্থায়ী চৌম্বকীয় চাকা ব্যবহার, দৃঢ়ভাবে ferromagnetic উপকরণ পৃষ্ঠ উপর adsorbed করা যেতে পারে (যখন স্থির মানুষের দ্বারা এছাড়াও নিচে টান কঠিন),অর্থাৎএমনকি দুর্ঘটনাক্রমে বিদ্যুৎ বিপর্যয়ের কারণেও এটি পড়ে না। দুর্ঘটনাক্রমে পড়ে যাওয়া রোধ করতে এটি একটি পতন প্রতিরোধক ডিভাইস দিয়ে সজ্জিত।
• নড়াচড়ার বিভিন্ন অবস্থান: ফেরোম্যাগনেটিক উপকরণগুলির পৃষ্ঠের উপর ভার্চুয়াল, অনুভূমিক (উপরে এবং নীচে), কমন এবং বিপরীতের মতো বিভিন্ন অবস্থানে ভ্রমণ করা নিরাপদ।
• উচ্চ গতির নির্ভুলতা: উচ্চ-ক্ষমতা দ্বৈত-মোটর ড্রাইভ মোড গ্রহণ, এটি সঠিকভাবে এগিয়ে এবং পিছনে এবং স্টিয়ারিং করতে পারেন; উচ্চ নির্ভুলতা এনকোডার দিয়ে সজ্জিত মিলিমিটার স্তরের সঠিক প্রোগ্রাম ধাপ সনাক্তকরণ উপলব্ধি করতে পারেন,এবং এটি সঠিকভাবে ধাপ spacing সেট করতে পারেন এবং লম্বা অগ্রগতি এবং পিছিয়ে স্ট্রোক.
• নমনীয় এবং উদ্ভাবনী শরীরের নকশা: কমপ্যাক্ট আকার, ছোট ঘোরানোর ব্যাসার্ধ; একটি হ্যান্ডেল দিয়ে, এটি সহজেই সরানো, স্থাপন, পুনর্ব্যবহার করা যেতে পারে।
• ★মোশন ওরিয়েন্টেড গাইডেন্স ফাংশন: ম্যাক্রো ভিডিও নজরদারি ফাংশন সহ, এটি পরীক্ষিত পৃষ্ঠের ভিডিও পরিস্থিতি সময়মতো পর্যবেক্ষণ করতে পারে।
• ★দূর অবস্থান নির্ধারণ (পজিশনিং ত্রুটি ≤30mm), (ঐচ্ছিক) ত্রুটি চিহ্নিতকরণ ফাংশন, সন্দেহজনক এলাকার পর্যবেক্ষণ পুনরাবৃত্তি করার জন্য সুবিধাজনক।
• ★জোড়া বৈদ্যুতিক উত্তোলন যন্ত্রের সাহায্যে, জোড়াটি ঝাল এবং ফুটোগুলির মতো বাধা অতিক্রম করার সময় উত্থাপিত হতে পারে, পিছনে রাখা এড়ানো যায়।
• পেশাগতভাবে ডিজাইন করা "স্ক্যানিং ক্ল্যাম্পিং মেকানিজম" ভ্রমণ এবং প্রোব সংযোগের স্থিতিশীলতা নিশ্চিত করে।
• বিশেষ ক্যাবল, বিস্ফোরণ-প্রতিরোধী প্লাগ এবং ফুটো প্রতিরোধের ডিভাইসগুলির সাথে, এটি উচ্চ বৈদ্যুতিক নিরাপত্তা আছে।
• ইএমএটি এবং রোবটের দেহের অন্যান্য সার্কিট মডিউলগুলি একটি সুরক্ষা বাক্সে সিল করা হয় যাতে জল, লোহার ফিলিং এবং অন্যান্য বিদেশী বস্তু প্রবেশ করতে পারে না।
• পোর্টেবল ক্যাবল র্যাক একটি অপসারণযোগ্য, উচ্চ-উজ্জ্বলতা (সূর্যালোক দৃশ্যমান),উচ্চ সংজ্ঞা শিল্প নিয়ন্ত্রণ প্যানেল যা ক্ষেত্রের অপারেটিং পরিবেশ এবং ব্যবহারের শর্ত বিবেচনা করে.
• সম্পূর্ণরূপে প্রোগ্রাম করা গতি নিয়ন্ত্রণ এবং সমান্তরাল সিঙ্ক্রোন প্রসেসিংঃ আল্ট্রাসাউন্ড ডেটা, ইমেজ ডেটা এবং ভ্রমণ দূরত্ব ডেটা একই সময়ে অর্জন করা যেতে পারে,যা তথ্য এবং রেকর্ডের সিঙ্ক্রোনাইজেশন এবং নির্ভুলতা নিশ্চিত করতে পারে, এবং কাজের দক্ষতা ব্যাপকভাবে উন্নত।
• মেইনফ্রেমের অপারেটিং সফটওয়্যারটিতে মানব-কম্পিউটার ইন্টারঅ্যাকশন, ইউজার ম্যানেজমেন্ট, প্যারামিটার ইনপুট, রিপোর্ট জেনারেশন এবং আউটপুট/প্রিন্ট, ডেটা ম্যানেজমেন্ট এবং ব্যাকআপের জন্য কার্যকরী মডিউল রয়েছে।অপারেশন লগঅনলাইন সহায়তা ইত্যাদি।
  1. টেকনিক্যাল প্যারামিটার
• হোস্টঃ CPU≥ i5/4GHz কোয়াড-কোর, হাই-এন্ড ইন্ডাস্ট্রিয়াল ফ্ল্যাট প্যানেল, উচ্চ উজ্জ্বলতা HD ডিসপ্লে 10.6 ইঞ্চি (কাস্টমাইজ করা যায়), স্ট্যান্ডার্ড 500G হাই-স্পিড হার্ড ডিস্ক (বিস্তারযোগ্য), আইপিএক্স 3 সুরক্ষা।
• কন্ট্রোল ক্যাবল (ক্রলিং দূরত্ব): 30m (কাস্টমাইজ করা যেতে পারে ≤50m)
• চলমান গতিঃ তৃতীয় গিয়ার গতি সামঞ্জস্য (নিম্ন গতি 20 মিমি / সেকেন্ড, মাঝারি গতি 50 মিমি / সেকেন্ড, উচ্চ গতি 100 মিমি / সেকেন্ড), দ্রুত সনাক্তকরণ অবস্থানে ভ্রমণ করতে পারে বা স্থলে ফিরে যেতে পারে;কনভেক্স সিঁড়ির বাধা অতিক্রম করার ক্ষমতা ≤4mm
• ★ওয়ার্কপিসের পৃষ্ঠের ন্যূনতম কার্ভ রেডিয়াস R: পাইপের বাইরের লম্বা আক্ষিক আন্দোলন ≥85mm, পাইপের বাইরের পরিধি আন্দোলন ≥110mm;পাইপের অভ্যন্তরীণ দীর্ঘস্থায়ী অক্ষের গতি ≥250mm, পাইপের অভ্যন্তরীণ পরিধি ≥850mm; বলের বাহ্যিক আন্দোলন ≥150mm, বলের অভ্যন্তরীণ আন্দোলন ≥850mm
• ★ক্রলার বডি (ইমেট মডিউল সহ): L395×W150×H145mm, প্রায় 7.5kg ওজন
• কন্ট্রোলার: L220×W145×H60mm, 3.5 ইঞ্চি 640×480 পিক্সেল টাচ ডিসপ্লে, ওজন প্রায় 0.4kg
• ভিডিও নজরদারি (ভিজ্যুয়াল পরিদর্শন)
• আলোর উৎসঃ উচ্চ উজ্জ্বলতা LED আলোর উৎস, 5 স্তরের সমন্বয়
• ★ফ্রন্ট ক্যামেরাঃ রঙিন সিএমওএস, গতিশীল এবং স্ট্যাটিক পিক্সেল 2 মিলিয়ন /1920×1080, সর্বোচ্চ ইমেজিং ভিউ কোণ 90°, 10x অপটিক্যাল জুম, সমন্বিত ঘোরানো প্ল্যাটফর্মঃ উপরে এবং নিচে ঘোরানো 180°, বাম এবং ডান ঘোরানো 60°
• ★পিছনের ক্যামেরাঃ রঙিন সিএমওএস, গতিশীল এবং স্ট্যাটিক পিক্সেল 3 মিলিয়ন /2304×1296
• পাওয়ার সাপ্লাইঃ এক-ফেজ AC100 ~ 240V, 50/60Hz, পাওয়ার খরচ ≤ 200VA
• তাপমাত্রা -10°C~+50°C, আর্দ্রতা ≤85%R.H
• ★(বিকল্প)উচ্চ তাপমাত্রা ফাংশনঃ
• -10 ~ + 50 °C: ক্রমাগত অপারেশন, কোন বিশেষ শীতল প্রয়োজন
• 50 ~ 150°C: উল্লম্ব, অনুভূমিক সাসপেনশন, কুলিং, হ্যান্ডস্ট্যান্ড এবং অন্যান্য অবস্থান (ভাল হবে), প্রতিটি কাজের সময় ≤3h @50 ~ 100°C, ≤2h @100 ~ 150°C, শীতল ব্যবধান ≥1h;অনুভূমিক অবস্থানে (সবচেয়ে গুরুতর বেকিং), প্রতিটি কাজের সময় ≤2h @50~100°C, ≤1h @100~150°C, শীতল হওয়ার ব্যবধান ≥1h।
• EAMT বেধ পরিমাপ ইউনিট
  1. কার্যকরী বৈশিষ্ট্য
• ★পৃষ্ঠের পলিশিং, ক্ষয় প্রতিরোধী লেপ এবং মরিচা প্রবেশের প্রয়োজন নেই এবং কোপ্ল্যান্টের প্রয়োজন নেই।
• ★স্থলতা পরিমাপ পৃষ্ঠের জারা, পেইন্ট, জারা সুরক্ষা এবং অন্যান্য লেপগুলিকে 4 মিমি পর্যন্ত পুরুতে প্রবেশ করতে পারে।যন্ত্র দ্বারা প্রদর্শিত ধাতব বস্তুর বেধ মান লেপ বেধ গণনা বিবেচনা করার প্রয়োজন নেই.
• ★মাপের অ-পার্পেন্ডিকুলারিটি (পরীক্ষিত বস্তুর স্বাভাবিক রেখার সাথে ট্রান্সডুসার/জোন্ড) ±25 পর্যন্ত^o, যা জোনটি স্থাপন করার পরে কম উল্লম্বতা প্রয়োজন।
• বেধ পরিমাপের ফলাফলগুলি ডিজিটাল মানের আকারে, এ-স্ক্যান ফর্ম, সময় ভিত্তিক বি-স্ক্যান চিত্র ফর্ম, ★ এবং দূরত্ব ভিত্তিক (এনকোডার) বি-স্ক্যান চিত্র ফর্ম প্রদর্শিত হতে পারে।
• ★ বিশেষজ্ঞ বুদ্ধিমান অ্যালগরিদম ব্যবহার করে, বেধ পরিমাপের তিনটি মোড রয়েছেঃ স্বয়ংক্রিয় মোড, একক গেট ম্যানুয়াল মোড (একক পিক পদ্ধতি), ডাবল গেট ম্যানুয়াল মোড (পিক থেকে পিক পদ্ধতি) ।এটি মানবিক কারণের প্রভাবকে ব্যাপকভাবে হ্রাস করে এবং অপারেশন ধাপগুলিকে সহজ করে তোলে.
• মৌলিক উপাদান কাটিয়া তরঙ্গের গতির অন্তর্নির্মিত ডাটাবেস এবং কাটিয়া তরঙ্গের গতির মান কাস্টমাইজ করতে পারেন।
  1. প্রযুক্তিগত পরামিতি
• বেধ পরিমাপঃ নির্ভুলতা 0.04 মিমি, ব্যাপ্তি 2 ~ 120 মিমি (স্টিল)
• ★কাজের দূরত্ব / উত্তোলনঃ ≤4mm
• ★পরিমাপের অ-প্রতিদক্ষতা (পরীক্ষিত বস্তুর তুলনায় ট্রান্সডুসার/সোন্ডের জন্য স্বাভাবিক): ± 25^o
• শব্দ গতি পরিসীমা1000~9999 মি/সেকেন্ড, সামঞ্জস্য ইনক্রিমেন্ট 1 মি/সেকেন্ড
• গেট ফাংশনঃ স্বয়ংক্রিয় গেট, ম্যানুয়াল একক গেট, ম্যানুয়াল ডাবল গেট
• বৈদ্যুতিন চৌম্বকীয় আল্ট্রাসাউন্ড প্রোবঃ দুর্বল বা কম স্থায়ী চুম্বক, চৌম্বকীয় স্তন্যপান≤15N, বৃত্তাকার Φ30 × উচ্চতা 44mm, ওজন≤80g
• কাজের তাপমাত্রাঃ -10 ~ +50°C
• পরিমাপ বিশ্লেষণ সফটওয়্যার
• ★একযোগে বেধ প্রদর্শন, A, Bscan ফলাফল
• তথ্য বিশ্লেষণ এবং প্রক্রিয়াকরণ সহজ করার জন্য সরাসরি একটি পরীক্ষার রেকর্ড, ★thickness value list
• উইন 7 ~ 11 (32/64 বিট) অপারেটিং সিস্টেমের সাথে সামঞ্জস্যপূর্ণ

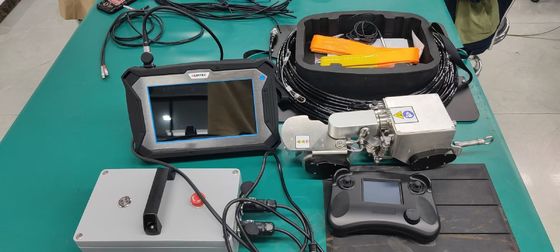

• 4প্যাকিং লিস্ট
• টেস্ট হোস্ট ((পিসি এবং সফটওয়্যার) ১ সেট
• TG-M70C দুই চাকার চৌম্বকীয় ক্রলার

• (ভিডিও এবং বেধ পরিমাপ মডিউল অন্তর্ভুক্ত) 1 সেট

• পাওয়ার সাপ্লাই এবং কন্ট্রোল বক্স 1 টুকরা
• কন্ট্রোলার ১ পিস
• ত্রুটি চিহ্নিতকরণ যন্ত্র 1 টুকরা (ঐচ্ছিক)
• পরীক্ষার নিয়ন্ত্রণ ক্যাবল 1 সেট
• স্ট্যান্ডার্ড টেস্ট ব্লক (কার্বন ইস্পাত বৃত্তাকার Φ20 × বেধ 10mm) 1 টুকরা
• অন্যান্য আনুষাঙ্গিক (ম্যাগনেটিক বিচ্ছিন্নকরণ প্যাড ইত্যাদি) ১ সেট
• সুরক্ষা দড়ি পতন প্রতিরোধক 1 টুকরা
• অপারেটিং ম্যানুয়াল১টি বই
• কারখানার পরীক্ষার প্রতিবেদন১ কপি
• অ্যান্টি-ভিব্রেশন ট্রান্সপোর্ট বক্স১ টুকরা
