অবিনাশী ঢালাই মূল ক্ষয় পরীক্ষা TOFD একটি ট্রান্সমিশন এবং একটি অভ্যর্থনা ব্রডব্যান্ড সংকীর্ণ পালস প্রোব

অ-ধ্বংসাত্মক ওয়েল্ড রুট ক্ষয় পরীক্ষা TOFD একটি ট্রান্সমিশন এবং একটি অভ্যর্থনা ব্রডব্যান্ড সংকীর্ণ পালস প্রোব

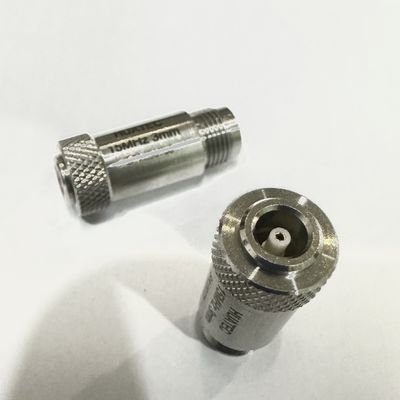

TOFD প্রোব হল একটি মূল উপাদান যা অতিস্বনক ডিফ্র্যাকশন টাইম ডিফারেন্স (TOFD) সনাক্তকরণের জন্য অ-ধ্বংসাত্মক পরীক্ষায় ব্যবহৃত হয়।
কাজের নীতি: TOFD প্রযুক্তি সনাক্তকরণের জন্য দুটি ব্রডব্যান্ড সংকীর্ণ পালস প্রোব ব্যবহার করে, একটি ট্রান্সমিশনের জন্য এবং অন্যটি অভ্যর্থনার জন্য। প্রোবগুলি ওয়েল্ড সিমের কেন্দ্ররেখার সাপেক্ষে প্রতিসমভাবে সাজানো হয়। প্রেরণকারী প্রোব একটি অ-ফোকাসড লম্ব তরঙ্গ বীম তৈরি করে যা একটি নির্দিষ্ট কোণে পরীক্ষিত ওয়ার্কপিসের উপর আপতিত হয়। বীমের একটি অংশ কাছাকাছি পৃষ্ঠ বরাবর প্রসারিত হয় এবং গ্রহণকারী প্রোব দ্বারা গৃহীত হয়, যেখানে বীমের একটি অংশ নীচের পৃষ্ঠ থেকে প্রতিফলিত হয় এবং তারপরে প্রোব দ্বারা গৃহীত হয়। গ্রহণকারী প্রোব ত্রুটি টিপ থেকে ডিফ্র্যাকশন সংকেত এবং এর সময় পার্থক্য গ্রহণ করে ত্রুটির অবস্থান এবং উচ্চতা নির্ধারণ করে।

কর্মক্ষমতা পরামিতি:

বৈশিষ্ট্য
*ছোট ওয়েফার: এগুলি একটি বৃহৎ ডিফিউশন অ্যাঙ্গেল অর্জন করতে পারে এবং কভারেজ এলাকা বৃদ্ধি করতে পারে।
*ওয়াইডব্যান্ড: এটি আরও বিস্তৃত ফ্রিকোয়েন্সি পরিসরের মধ্যে সংকেত তৈরি করতে পারে। উদাহরণস্বরূপ, পাস-থ্রু তরঙ্গ হল একটি সংকেত যার ফ্রিকোয়েন্সি কেন্দ্র ফ্রিকোয়েন্সির চেয়ে অনেক কম।
*সংকীর্ণ পালস: সেরা রেজোলিউশন অর্জনের জন্য।
*উচ্চ সংবেদনশীলতা: সাধারণত পাইজোইলেকট্রিক যৌগিক উপকরণ দিয়ে তৈরি, এটির উচ্চ অ্যাকোস্টো-বৈদ্যুতিক রূপান্তর দক্ষতা রয়েছে।

অ্যাপ্লিকেশন দৃশ্যকল্প
*পেট্রোকেমিক্যাল শিল্প: এটি প্রায়শই তেল পাইপলাইন এবং স্টোরেজ ট্যাঙ্কের মতো মূল সরঞ্জামের পরিদর্শনের জন্য ব্যবহৃত হয় এবং ক্ষয় এবং চাপের মতো কারণগুলির কারণে ঘটতে পারে এমন অভ্যন্তরীণ ত্রুটিগুলি দ্রুত সনাক্ত করতে পারে, যার ফলে ফুটো এবং বিস্ফোরণের মতো বড় দুর্ঘটনা এড়ানো যায়।
*বিদ্যুৎ ও জ্বালানি ক্ষেত্রে: বিদ্যুৎ ও জ্বালানি শিল্পে বয়লার এবং বাষ্প টারবাইনের মতো মূল সরঞ্জামের নিয়মিত রক্ষণাবেক্ষণ এবং মেরামতের সময়, TOFD প্রোবগুলি সরঞ্জামের অভ্যন্তরীণ কাঠামোর অখণ্ডতা গভীরভাবে সনাক্ত করতে ব্যবহার করা যেতে পারে, সম্ভাব্য ত্রুটিগুলি দ্রুত সনাক্ত করতে এবং সেগুলি পরিচালনা করতে পারে।
*মহাকাশ উত্পাদন: এটি বিমানের ইঞ্জিন ব্লেড এবং ফিউজলেজ কাঠামোগত অংশগুলির মতো গুরুত্বপূর্ণ উপাদানগুলির পরিদর্শনে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে, অভ্যন্তরীণ ত্রুটিগুলি সঠিকভাবে সনাক্ত করতে এবং ত্রুটিগুলির কারণে সৃষ্ট ফ্লাইট দুর্ঘটনা প্রতিরোধ করতে সক্ষম।

বিশেষ প্রকার
*ফেজড অ্যারে TOFD প্রোব: প্রধানত ওয়েল্ডের গোড়ায় ক্ষয় সনাক্তকরণের জন্য ব্যবহৃত হয়।
*ছোট ব্যাসের পাইপ ডেডিকেটেড TOFD প্রোব: ছোট ব্যাসের পাইপের জন্য একটি ডেডিকেটেড TOFD ওয়েজ দিয়ে সজ্জিত, এটি ছোট ব্যাসের পাইপ পরিদর্শন করতে ব্যবহৃত হয়।
*COD ওয়েজ TOFD প্রোব: COD ওয়েজ ব্যবহার করে, এটি সংশ্লিষ্ট ওয়ার্কপিস পৃষ্ঠের সাথে মেলাতে কন্টেইনারগুলির অনুদৈর্ঘ্য ওয়েল্ডগুলি পরিদর্শন করতে ব্যবহার করা যেতে পারে।
*স্টেইনলেস স্টিল হাউজিং ওয়েজ TOFD প্রোব: একটি স্টেইনলেস স্টিল হাউজিং ওয়েজের ব্যবহার ওয়েজকে রক্ষা করতে পারে।
