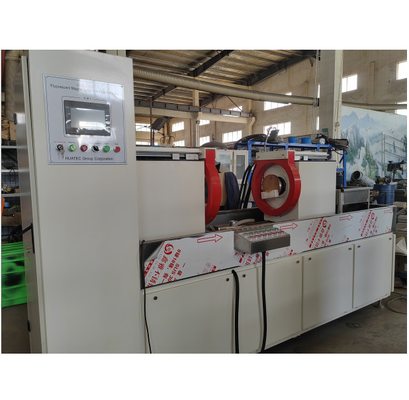

ফ্লুরোসেন্ট ম্যাগনেটিক পার্টিকেল ত্রুটি সনাক্তকরণ মেশিনHMP-8000
১. কার্যকারিতা নীতি
চৌম্বকীয় কণা সনাক্তকরণ ওয়ার্কপিসের ত্রুটিতে চৌম্বক ক্ষেত্র এবং চৌম্বকীয় গুঁড়োর মধ্যে পারস্পরিক ক্রিয়ার ব্যবহার করে। এটি লোহা এবং ইস্পাত পণ্যের পৃষ্ঠ এবং পৃষ্ঠের কাছাকাছি ত্রুটি (যেমন ফাটল, স্ল্যাগ অন্তর্ভুক্তি, চুলের রেখা ইত্যাদি) প্রবেশ্যতা এবং লোহা এবং ইস্পাতের প্রবেশ্যতার মধ্যে পার্থক্যকে কাজে লাগায়। চুম্বকায়নের পরে, এই উপাদানগুলির বিচ্ছিন্ন স্থানে চৌম্বক ক্ষেত্রটি বিকৃত হবে, যা চৌম্বকীয় ফ্লাক্স লিকের অংশ তৈরি করবে এবং এর ফলে চৌম্বকীয় লিক ক্ষেত্র তৈরি হবে। এইভাবে ত্রুটিতে চৌম্বকীয় গুঁড়োর জমাট বাঁধার আকর্ষণ - চৌম্বকীয় চিহ্ন, উপযুক্ত আলোর পরিস্থিতিতে, ত্রুটির অবস্থান এবং আকার দেখায়
২.ব্যবহার
ফ্লুরোসেন্ট ম্যাগনেটিক পার্টিকেল ত্রুটি সনাক্তকরণ মেশিন ফেরোম্যাগনেটিক ওয়ার্কপিসের (যেমন: গিয়ার, গিয়ার রিং, গিয়ার শ্যাফ্ট ইত্যাদি) পৃষ্ঠ এবং পৃষ্ঠের কাছাকাছি ফাটল এবং স্ল্যাগ অন্তর্ভুক্তি এবং অন্যান্য সূক্ষ্ম ত্রুটি সনাক্ত করতে ব্যবহৃত হয়, যা ফোরজিং, কুইঞ্চিং, গ্রাইন্ডিং, ক্লান্তি দ্বারা সৃষ্ট হয়।
৩.প্রযুক্তিগত পরামিতি
শনাক্তকরণ পরিসীমা:গিয়ারের ব্যাস ≤700mm,উচ্চতা ≤410mm;
অক্ষীয় ব্যাস ≤300mm,দৈর্ঘ্য<700mm
ইলেক্ট্রোডের ব্যবধান:0~410mm(নিয়ন্ত্রণযোগ্য)
পরিপার্শ্বিক কারেন্ট:AC 0~8000A কার্যকরী মান(আউটেজ ফেজ কন্ট্রোলার সহ)
অনুদৈর্ঘ্য চৌম্বকীয় বিভব:AC 0~18000AT কার্যকরী মান(আউটেজ ফেজ কন্ট্রোলার সহ)
শনাক্তকরণ পদ্ধতি: ফ্লুরোসেন্ট ম্যাগনেটিক পার্টিকেল সনাক্তকরণ
চুম্বকায়ন মোড: পরিপার্শ্বিক চুম্বকায়ন, অনুদৈর্ঘ্য চুম্বকায়ন, যৌগিক চুম্বকায়ন
ক্ল্যাম্পিং মোড: নিউমেটিক ক্ল্যাম্পিং
ডিম্যাগনেটাইজেশন প্রভাব: অবশিষ্টতা 0.3mT এর কম
শনাক্তকরণ সংবেদনশীলতা:A1 স্ট্যান্ডার্ড টেস্ট ফিল্ম (15/50) স্পষ্টভাবে প্রদর্শন করে
বিদ্যুৎ সরবরাহ: থ্রি-ফেজ ফাইভ-ওয়্যার AC 380V 50Hz
৪.বৈদ্যুতিক যন্ত্রাংশের প্রধান ব্র্যান্ড এবং সরবরাহকারী
সরঞ্জামের সমস্ত উপাদান এবং অংশ আমদানি করা হয় অথবা দেশীয় বিখ্যাত ব্র্যান্ডের পণ্য, নিজস্ব উৎপাদিত পণ্য গুণমান পরীক্ষায় উত্তীর্ণ হয়েছে।
|
নং
|
নাম
|
ব্র্যান্ড
|
পরিমাণইউনিট
|
01
|
|
বোতাম সুইচ/ইন্ডিকেটর
|
ডেলিক্সি
|
২
|
পিসি
|
10
|
|
ক্ষুদ্র সার্কিট ব্রেকার
|
ডেলিক্সি
|
২
|
পিসি
|
10
|
|
এসি কন্টাক্টর
|
ডেলিক্সি
|
২
|
পিসি
|
10
|
|
পিএলসি
|
ওমরন
|
১
|
পিসি
|
10
|
|
টাচ স্ক্রিন
|
উইনভিউ
|
১
|
পিসি
|
10
|
|
নিউমেটিক উপাদান
|
ডেলিক্সি
|
২
|
পিসি
|
10
|
|
থাইরিস্টর ট্রিগার বোর্ড
|
হুয়াটেক
|
১
|
পিসি
|
উপরের খুচরা যন্ত্রাংশের প্রস্তুতকারকের স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য, এবং ব্যবহারকারীর প্রয়োজনীয়তা এবং স্টকে থাকা খুচরা যন্ত্রাংশ অনুযায়ী সমন্বয় করা হবে।
|
|
কারেন্ট ট্রান্সফরমার
|
ডেলিক্সি
|
২
|
পিসি
|
উপরের খুচরা যন্ত্রাংশের প্রস্তুতকারকের স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য, এবং ব্যবহারকারীর প্রয়োজনীয়তা এবং স্টকে থাকা খুচরা যন্ত্রাংশ অনুযায়ী সমন্বয় করা হবে।
|
|
থাইরিস্টর
|
ডেলিক্সি
|
২
|
পিসি
|
10
|
|
দ্রুত গলন
|
ডেলিক্সি
|
২
|
পিসি
|
উপরের খুচরা যন্ত্রাংশের প্রস্তুতকারকের স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য, এবং ব্যবহারকারীর প্রয়োজনীয়তা এবং স্টকে থাকা খুচরা যন্ত্রাংশ অনুযায়ী সমন্বয় করা হবে।
|
|
পরিপার্শ্বিকভাবে চুম্বকযুক্ত প্রধান ট্রান্সফরমার
|
হুয়াটেক
|
১
|
পিসি
|
উপরের খুচরা যন্ত্রাংশের প্রস্তুতকারকের স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য, এবং ব্যবহারকারীর প্রয়োজনীয়তা এবং স্টকে থাকা খুচরা যন্ত্রাংশ অনুযায়ী সমন্বয় করা হবে।
|
|
অনুদৈর্ঘ্যভাবে চুম্বকযুক্ত প্রধান ট্রান্সফরমার
|
হুয়াটেক
|
১
|
পিসি
|
উপরের খুচরা যন্ত্রাংশের প্রস্তুতকারকের স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য, এবং ব্যবহারকারীর প্রয়োজনীয়তা এবং স্টকে থাকা খুচরা যন্ত্রাংশ অনুযায়ী সমন্বয় করা হবে।
|
|
এলইডি হ্যান্ডহেল্ড ইউভি ল্যাম্প
|
হুয়াটেক
|
১
|
পিসি
|
উপরের খুচরা যন্ত্রাংশের প্রস্তুতকারকের স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য, এবং ব্যবহারকারীর প্রয়োজনীয়তা এবং স্টকে থাকা খুচরা যন্ত্রাংশ অনুযায়ী সমন্বয় করা হবে।
|
|
এলইডি হ্যাংিং ইউভি ল্যাম্প
|
হুয়াটেক
|
১
|
পিসি
|
উপরের খুচরা যন্ত্রাংশের প্রস্তুতকারকের স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য, এবং ব্যবহারকারীর প্রয়োজনীয়তা এবং স্টকে থাকা খুচরা যন্ত্রাংশ অনুযায়ী সমন্বয় করা হবে।
|
|
৫.
|
ডিভাইস বর্ণনা৫
.৩বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থানিয়ন্ত্রণ ব্যবস্থাটি প্রোগ্রামেবল লজিক কন্ট্রোলার (PLC) এর উপর ভিত্তি করে তৈরি, যা দুটি ইলেক্ট্রোডের কার্যক্রম এবং চুম্বকায়ন ডিম্যাগনেটাইজেশন ডিভাইসকে নিয়ন্ত্রণ করে। কন্ট্রোল ক্যাবিনেটকে মূল কাঠামো হিসাবে ব্যবহার করে, এতে বিভিন্ন কার্যকরী উপাদান, চুম্বকায়ন ট্রিগারিং সার্কিট, প্রধান ট্রান্সফরমার ইত্যাদি রয়েছে।
টাচ স্ক্রিনের মাধ্যমে চুম্বকায়ন কারেন্ট এবং অন্যান্য প্যারামিটার ইনপুট করুন। চুম্বকায়ন কারেন্ট প্রিসেট ফাংশন অর্জনের জন্য PLC অ্যানালগ ইনপুট/আউটপুট মডিউল ব্যবহার করুন।
ত্রুটি সনাক্তকরণ হোস্টের সমস্ত সূচক, বোতাম এবং ওয়ার্কিং লাইট 24V সুরক্ষা ভোল্টেজ গ্রহণ করে।
ত্রুটি সনাক্তকরণ হোস্ট, ডিম্যাগনেটাইজার এবং বিতরণ ক্যাবিনেটের শেল নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয়
.৫
.৩হোস্টপ্রধান মেশিন:
ফিউজলেজ, স্টেইনলেস স্টিলের সংগ্রহ ট্যাঙ্ক, ম্যাগনেটাইজার, স্প্রেিং সিস্টেম।ফিউজলেজ:
ফিউজলেজ উচ্চ মানের উপাদান দ্বারা তৈরি, শক্তিশালী এবং সুন্দর। ফিউজলেজের চারপাশে অপারেটরের উচ্চতা সীমার মধ্যে কোনো সুস্পষ্ট ধারালো কোণ কাঠামো নেই।স্টেইনলেস স্টিলের সংগ্রহ ট্যাঙ্ক:
চৌম্বকীয় সাসপেনশন সংগ্রহের জন্য উচ্চ মানের স্টেইনলেস স্টিল দিয়ে তৈরি।ম্যাগনেটাইজার:

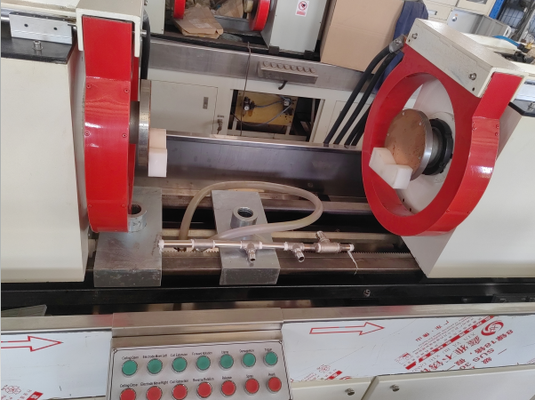

ক্ল্যাম্পিং প্রক্রিয়া, ম্যাগনেটাইজিং ইলেক্ট্রোড এবং ম্যাগনেটাইজিং কয়েল দ্বারা গঠিত। ম্যাগনেটাইজিং ইলেক্ট্রোড পরিধি অনুসারে ওয়ার্কপিসকে চুম্বকায়িত করে এবং ম্যাগনেটাইজিং কয়েল এটিকে অনুদৈর্ঘ্যভাবে চুম্বকায়িত করে। কয়েল এবং ইলেক্ট্রোড প্লেট উচ্চ মানের তামা দিয়ে তৈরি। ক্ল্যাম্পিং প্রক্রিয়াটি নিউমেটিক উপাদান দ্বারা চালিত হয় এবং ওয়ার্কপিসটিকে একটি পরিধি চুম্বকায়ন সার্কিট তৈরি করতে দুটি ইলেক্ট্রোডের মধ্যে ক্ল্যাম্প করা হয়।৫

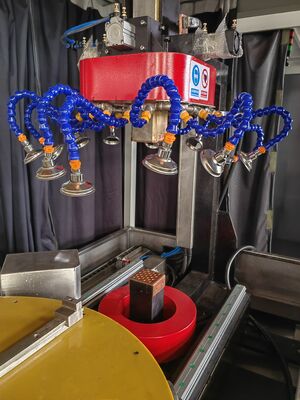

.৩চৌম্বকীয় সাসপেনশন স্প্রেিং সিস্টেমএটি চৌম্বকীয় সাসপেনশন সংগ্রহ ট্যাঙ্ক, জল পাম্প, পাইপলাইন এবং স্প্রিংকলার হেড দ্বারা গঠিত। সংগ্রহ ট্যাঙ্কটি অগ্রভাগে রিফ্লো চৌম্বকীয় সাসপেনশন সংগ্রহ, নাড়াচাড়া এবং পাম্প করার জন্য দায়ী। তরল সংগ্রহ ট্যাঙ্কটি বাইরের দিকে থাকে এবং ব্রেকিং ডিভাইস সহ ইউনিভার্সাল হুইলটি নীচে ইনস্টল করা হয়। প্রধান ইঞ্জিনের চৌম্বকীয় সাসপেনশন সংগ্রহ ট্যাঙ্ক, পর্যবেক্ষণ প্ল্যাটফর্ম এবং ডিম্যাগনেটাইজিং পরিবাহক বেল্ট সবই তরল সংগ্রহ ট্যাঙ্কে পুনরুদ্ধার করা হয় যাতে ফোঁটা এড়ানো যায়।
