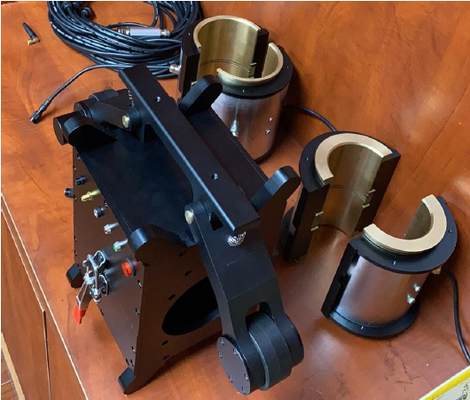

এইচআরডি-১২০ ইন্টিগ্রেটেড ওয়্যার রোপেন ত্রুটি ডিটেক্টর

HRD-120 ইন্টিগ্রেটেড তারের দড়ি ত্রুটি ডিটেক্টর

I. পণ্যের সংক্ষিপ্ত বিবরণ

◆ তারের দড়ির অভ্যন্তরীণ এবং বাহ্যিক ভাঙা তার, পরিধান, মরিচা, বিকৃতি, আলগা স্ট্র্যান্ড, তারের ফাঁক, উপাদান পরিবর্তন এবং অন্যান্য ত্রুটিগুলির অনলাইন সনাক্তকরণ।

◆ পরীক্ষার ফলাফলের প্রতিবেদন বিভিন্ন শিল্পের মান পূরণ করতে পারে এবং তারের মোট ভাঙা এলাকার সাথে ভাঙা তারের সংখ্যা এবং ভাঙা তারের অনুপাত থাকতে পারে।

◆ কম্পিউটার ইউএসবি ইন্টারফেস (তারযুক্ত) বা "নিজস্ব Wi-Fi নেটওয়ার্ক" (ওয়্যারলেস) সরাসরি নমুনা প্রক্রিয়াকরণ বিশ্লেষণ ব্যবহার করে, অনলাইন শব্দ এবং আলো অ্যালার্ম এবং রিয়েল-টাইম প্রদর্শনের ফলাফল সহ।

◆ সেন্সর বৃত্তাকার গঠন, পরিধিগত পরিবেষ্টন, অক্ষীয় চুম্বকত্ব, তারের দড়ি তাত্ক্ষণিক চুম্বকত্ব স্যাচুরেশন অবস্থায়।

◆ সেন্সর অ্যালয় অ্যালুমিনিয়াম শেল গ্রহণ করে, জলরোধী, ডাস্টপ্রুফ, শক-প্রুফ এবং আর্দ্রতা-প্রুফ ফাংশন সহ।

◆ স্থিতিশীল অপারেশন, নির্ভরযোগ্য কর্মক্ষমতা, উচ্চ সনাক্তকরণ নির্ভুলতা, শক্তিশালী অ্যান্টি-হস্তক্ষেপ কর্মক্ষমতা, সঠিক ডেটা।

◆ সফ্টওয়্যার উইন্ডোজ 98/2000 / xp/Vista/ উইন্ডোজ 7/8/10/11 বিভিন্ন কম্পিউটার অপারেটিং সিস্টেমের সাথে মানানসই

◆ খনি, কেবলওয়ে, উত্তোলন সরঞ্জাম, লিফট, পোর্ট যন্ত্রপাতি, কেবল ব্রিজ এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।

II. প্রযুক্তিগত কোর এবং আইনি যোগ্যতা

1. ভার্চুয়াল যন্ত্র: দড়ি অসীম অনিশ্চয়তা। শুধুমাত্র ভার্চুয়াল যন্ত্র প্রযুক্তির প্রয়োগ, ঐতিহ্যবাহী যন্ত্রের পরিবর্তে সফ্টওয়্যার ব্যবহার করা এবং কম্পিউটার দ্বারা সরাসরি নমুনা প্রক্রিয়াকরণ নিশ্চিত করতে পারে যে কোনও সনাক্তকরণ এবং কোনও ভুল বিচার নেই, ঠিক সিনেমা দেখার মতো, পুরো প্রক্রিয়া জুড়ে তারের দড়ি স্ক্যান করা হয়, ফলাফলগুলি সঠিক এবং ভাল পুনরাবৃত্তিযোগ্যতা রয়েছে।

2. তিনটি নির্দিষ্ট যন্ত্র: বিভিন্ন শিল্পের তারের দড়ি স্ক্র্যাপের জন্য জাতীয় মান অনুযায়ী, এই পণ্যটি তারের দড়ির অভ্যন্তরীণ এবং বাহ্যিক ভাঙা তার, মরিচা, পরিধান, ধাতব ক্রস-সেকশনাল এলাকার পরিবর্তন, আলগা স্ট্র্যান্ড, তারের ফাঁক, বিকৃতি, উপাদান অসঙ্গতি এবং অন্যান্য ত্রুটিগুলির ইলেক্ট্রোম্যাগনেটিক গুণগত, পরিমাণগত, পজিশনিং, অনলাইন নন-ডিসট্রাকটিভ সনাক্তকরণের জন্য প্রযোজ্য।

3. আইনি যন্ত্র: ASTM1571-2021 আমেরিকান স্ট্যান্ডার্ড এবং GB/T21387-2008 জাতীয় মানের সাথে সঙ্গতিপূর্ণ।

III. প্রযুক্তিগত সূচক

পুরো সিরিজ তারের দড়ির ব্যাস পরিসীমা সনাক্ত করতে পারে: φ1.5-300mm (বিভিন্ন সিরিজের স্পেসিফিকেশন সেন্সর কনফিগার করতে হবে)

সেন্সর এবং তারের দড়ির আপেক্ষিক গতি:0.0-6.0 m/s সেরা: 0.1-0.5 m/s

সেন্সর গাইড স্লিভ এবং তারের দড়ির মধ্যে সেরা ফাঁক 2-4 মিমি, এবং অনুমোদিত ফাঁক 0-15 মিমি

ভাঙা তারের ত্রুটি (LF) সনাক্তকরণ ক্ষমতা

গুণগত: একক কেন্দ্রীভূত ভাঙা তারের গুণগত সনাক্তকরণের নির্ভুলতা 99.99%

পরিমাণগত: একটি একক স্থানে ভাঙা তারের সংখ্যা একটি বা একটি সমতুল্য রুটকে ভুলভাবে বিচার করার অনুমতি দেয়

যখন একটি একক স্থানে ভাঙা তারের সংখ্যা 100 বারের বেশি ত্রুটি ছাড়াই সনাক্ত করা হয় তখন নির্ভুলতার হার 92% এর বেশি

ধাতু ক্রস সেকশনের পরিবর্তনের পরিমাণগত হার (LMA)

শনাক্তকরণ সংবেদনশীলতার অনুমোদিত পুনরাবৃত্তিযোগ্য ত্রুটি হল ±0.055%

পরীক্ষার নির্ভুলতা ইঙ্গিত মানের অনুমোদিত ত্রুটি: ± 0.2%

অবস্থান (L) সনাক্তকরণ ক্ষমতা: সনাক্তকরণ দৈর্ঘ্যের ইঙ্গিত মানের শতাংশ ত্রুটি: ±0.2%

বিদ্যুৎ সরবরাহ: কম্পিউটার ব্যাটারি থেকে 5V

সেন্সর ওজন: সাধারণ স্পেসিফিকেশন< 10 কেজি (প্রকৃত পরিস্থিতি অনুযায়ী কাস্টমাইজ করা হয়েছে)

আবাসিক তাপমাত্রা: -10℃~40℃ বায়ুমণ্ডলীয় চাপ: 86~106Kpa আপেক্ষিক আর্দ্রতা: ≤85%

IV. সিস্টেম কনফিগারেশন এবং মডেল

সব কাস্টমাইজ করতে হবে: তারের দড়ি ত্রুটি সনাক্তকরণ মেশিন (48 মিমি ছোট - 78 মিমি মাঝারি - 108 মিমি বড়)
