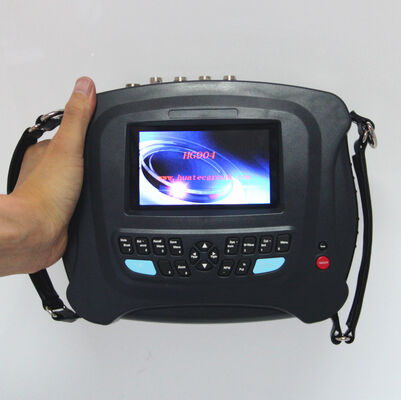

ভাইব্রেশন বিশ্লেষক ২ চ্যানেল ডেটা সংগ্রাহক / বিশ্লেষক / ব্যালেন্সার

ভাইব্রেশন অ্যানালাইজার ২ চ্যানেল ডেটা কালেক্টর / অ্যানালাইজার / ব্যালেন্সার

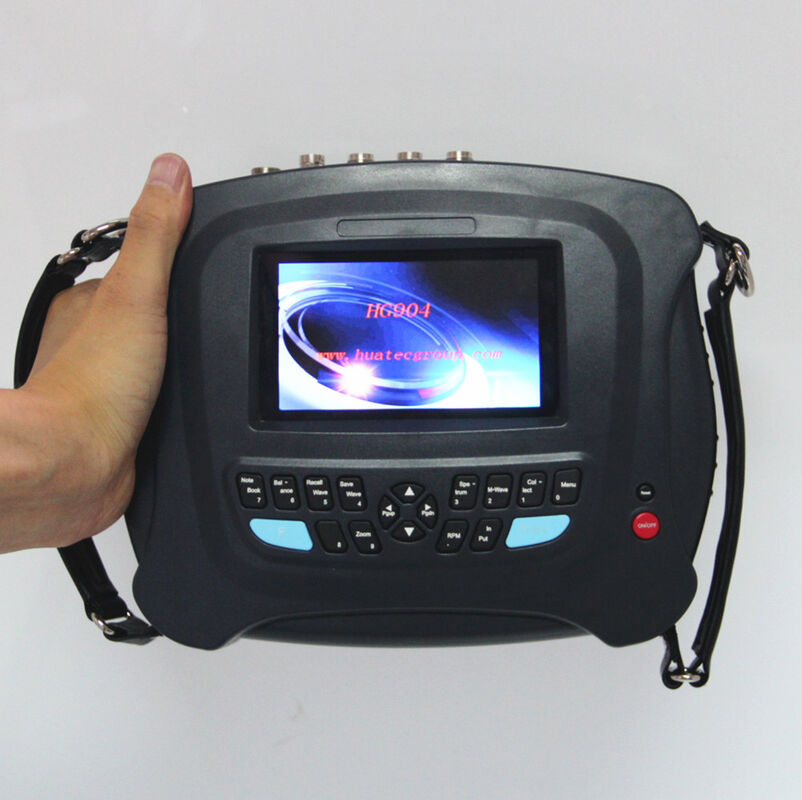

অসমতা মেশিনের কম্পনের প্রধান কারণগুলির মধ্যে একটি। অনুমান করা হয় যে প্রায় 50 শতাংশ ত্রুটি রোটরের অসমতার কারণে হয়। যান্ত্রিক ভারসাম্য থেকে মুক্তি পাওয়ার সেরা উপায় হল অন-সাইট ব্যালেন্সিং। HG904 মেশিনারি অ্যানালাইজার/ব্যালেন্সার এই উদ্দেশ্যে বিশেষভাবে উপযোগী। এটি কম্পনের তীব্রতা পরিমাপ করতে পারে; ফ্রিকোয়েন্সি বর্ণালী বিশ্লেষণ করে কম্পনের কারণ নির্ণয় করতে পারে। এটি ঘূর্ণন গতি এবং কম্পন পর্যায় পরিমাপ করতে এবং অসমতার ওজন এবং অবস্থান গণনা করতেও ব্যবহার করা যেতে পারে।

বৈশিষ্ট্য:

• ব্যবহার করা সহজ
• ভেক্টর চিত্র, ব্যালেন্সিং প্রক্রিয়া এবং ফলাফল এক নজরে স্পষ্টভাবে দেখানো হয়েছে
• 10টি রোটর ব্যালেন্সিং ডেটা সংরক্ষণ
• ট্রায়াল মাস অপসারণ বা অবশিষ্ট থাকার বিকল্প
• দুটি নির্ধারিত স্থানে ব্যালেন্সিং ফলাফলের বিশ্লেষণ
• রোটরের ওজন, ঘূর্ণন গতি, ব্যাসার্ধ এবং প্রয়োজনীয় ব্যালেন্স গ্রেড অনুযায়ী ট্রায়াল ওজনের পরিসীমা গণনা করা হয়
• ট্রায়াল মাসের বৈধতা স্বয়ংক্রিয়ভাবে বিচার করা হয়
• RPM, বিস্তার এবং পর্যায় পরিমাপ
• অন-সাইট 400 লাইন FFT বর্ণালী এবং নির্ণয় ফাংশন
• দ্বৈত-চ্যানেল যুগপত ডেটা সংগ্রহ
• বেয়ারিং এবং গিয়ার নির্ণয়ের জন্য হার্ডওয়্যার এনভেলপ ডিমডুলেশন
• প্রাকৃতিক ফ্রিকোয়েন্সি পরিমাপের জন্য ট্রান্সফার ফাংশন
• বড় LCD দ্বারা তরঙ্গরূপ এবং বর্ণালী প্রদর্শন
• কম্পন মান এবং কম্পন তরঙ্গরূপের সংরক্ষণ

অপারেশন শর্ত

• তাপমাত্রার পরিসীমা: 5°C থেকে 50°C পর্যন্ত
• আপেক্ষিক আর্দ্রতা:< 85%, অসম্পৃক্ত
• কস্টিক গ্যাস ছাড়া
• শক্তিশালী বৈদ্যুতিক-চৌম্বক ক্ষেত্র এবং শক্তিশালী প্রভাব ছাড়া

নিরাপত্তা

HG904 মেশিনের চলমান অংশের সাথে যোগাযোগ করার অনুমতি নেই।

স্পেসিফিকেশন

• ডাইনামিক ব্যালেন্সিংয়ের জন্য ঘূর্ণন গতির পরিসীমা: 70-60,000 r/min
• স্বয়ংক্রিয়-পরিসীমা এবং ম্যানুয়াল-পরিসীমা নির্বাচনযোগ্য
• কম্পনের পরিমাপের নির্ভুলতা: 5 %

• সেন্সর: পাইজোইলেকট্রিক অ্যাক্সিলোমিটার, ম্যাগনেটোইলেকট্রিক বেগ, এডি স্থানচ্যুতি ইত্যাদি।
• 8^তম-অর্ডার উপবৃত্তাকার অ্যান্টি-অ্যালিয়াসিং ফিল্টার, RPM ব্যান্ড-পাস ফিল্টার
• ইনপুট সংকেত: অ্যাক্সিলোমিটার, এবং ভোল্টেজ

• বিস্তার বর্ণালী বিশ্লেষণ: 100 লাইন থেকে 400 লাইন (জুম), হ্যানিং উইন্ডোড
• বর্ণালী বিশ্লেষণের ফ্রিকোয়েন্সি স্প্যান: 100, 200, 500, 1K, 2K, 5K, 10KHz (শুধুমাত্র 1-চ্যানেল স্যাম্পলিংয়ের জন্য)
• ডেটা স্টোরেজ: 400 তরঙ্গরূপ 1024-পয়েন্ট এবং 400 ডেটা সেট

• সামগ্রিক কম্পন পরিমাপের জন্য বিস্তার পরিসীমা এবং ফ্রিকোয়েন্সি প্রতিক্রিয়া:

• 	বিস্তার পরিসীমা	ফ্রিকোয়েন্সি প্রতিক্রিয়া
  স্থানচ্যুতি	0.003 – 5 মিমি পিক-পিক	10 – 500 Hz
  বেগ	0.2 – 200mm/s সত্য RMS	10 – 1000 Hz
  ত্বরণ	0.5 – 250m/s2 শিখর	20 – 5000 Hz
  এনভেলপ	0.1 – 20unit সত্য RMS	5-1000Hz থেকে 15-40 KHz
  ভোল্টেজ	0.1 – 10V পিক-পিক	10 – 10000 Hz

• নোটপ্যাড: ভিজ্যুয়াল ইন্সপেকশনের জন্য 10টি শর্ত কোড
• আউটপুট: পিসির সাথে যোগাযোগের জন্য ইউএসবি
• পাওয়ার: 8 ঘন্টা একটানা অপারেশনের জন্য Ni-MH রিচার্জেবল ব্যাটারি, কম ব্যাটারি সতর্কতা
• অপারেটিং পরিবেশ: 0~55 ^oC, 90% আর্দ্রতা নন-কনডেনসিং
• ফটোসেল সেন্সর সহ ঘূর্ণন গতি পরিমাপ
• ডাইনামিক রেঞ্জ: 48dB নিয়মিত লাভ রেঞ্জের সাথে 60dB
• মাত্রা: 21×13×4 সেমি; ওজন: 1.2 কেজি (ব্যাটারি সহ)

প্যাক তালিকা
HG904 ভাইব্রেশন ডেটা কালেক্টর 1
অ্যাক্সিলোমিটার 2
চুম্বকীয় মাউন্ট 2
ইস্পাত এক্সটেনশন প্রোব 1
ব্যাটারি চার্জার 1
অ্যাক্সিলোমিটার কেবল 3
RS232c কমিউনিকেশন কেবল 1
ব্যালেন্সিং মডিউল 1
ট্যাচো/ট্রিগার সেন্সর এবং কেবল 1
রিফ্লেক্টর পেপার সেট 1
দ্রুত শুরু করার নির্দেশিকা 1
সফটওয়্যার সিডি 1
HG904 এবং সেন্সরগুলির সার্টিফিকেট 3
ক্যারিইং কেস 1
