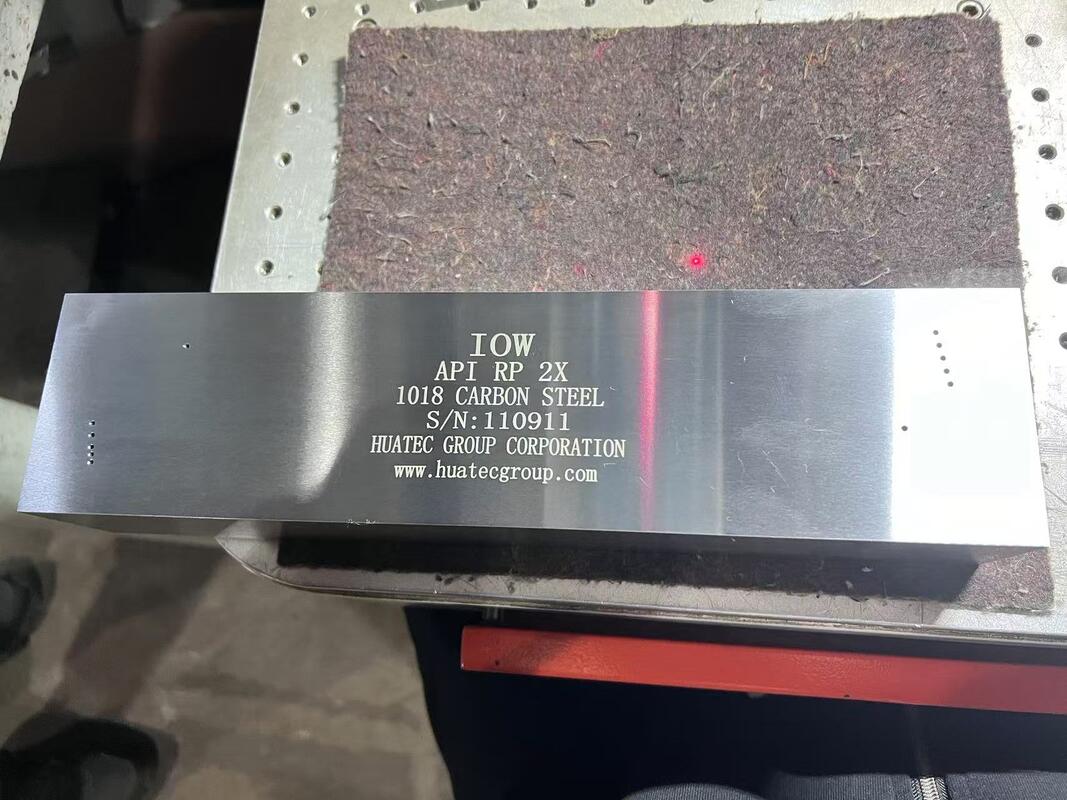

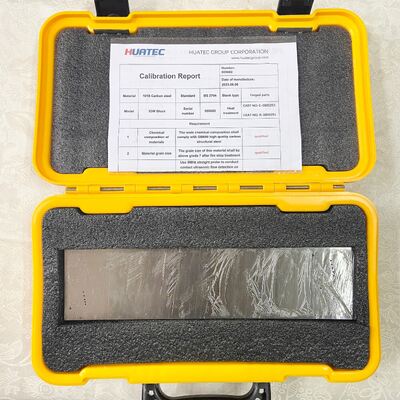

এনডিটি ইন্সট্রুমেন্ট আইওডব্লিউ ক্যালিব্রেশন ব্লক

এনডিটি ইন্সট্রুমেন্ট আইওডব্লিউ ক্যালিব্রেশন ব্লক

আইওডব্লিউ ক্যালিব্রেশন ব্লক বিশেষ খাদ যা অ্যাঙ্গেল বিম ট্রান্সডিউসারগুলির বীম প্রোফাইল পরিমাপ এবং ট্রান্সডিউসার অ্যাঙ্গেল পরিমাপের জন্য ব্যবহৃত হয়। ব্লকটি অ্যাঙ্গেল বিম ট্রান্সডিউসারের জন্য রেজোলিউশন পরীক্ষা ক্যালিব্রেট করতে ব্যবহৃত হয়, এছাড়াও শিয়ার ওয়েভ ট্রান্সডিউসারের জন্য বীম ডাইভারজেন্স প্লট করার জন্য অ্যাঙ্গেল বিম প্লটিংয়ের জন্য ব্যবহৃত হয়। আইওডব্লিউ ব্লকের পাশের ছিদ্রযুক্ত ছিদ্রগুলির গভীরতা থেকে ডেটা পয়েন্ট ব্যবহার করে প্রতিটি কোণের জন্য প্রস্থান বিন্দুর সাথে সম্পর্কিত বিস্তার বিশ্লেষণ করা হয়। গ্রাফ করা এবং তালিকাভুক্ত ফলাফল প্রবণতাগুলির জন্য বিশ্লেষণ করা হয়। এই মডেলিং বিশ্লেষণটি প্রতিসৃত কোণ নির্ধারণের জন্য প্রকৃত ল্যাব ফলাফলের সাথে তুলনা করা হয়।

জ্যামিতি: এতে নয়টি ১.৫ মিমি ব্যাস x ২২ মিমি গভীরতার পাশের ছিদ্র রয়েছে।

মাত্রা: ৩০৫ মিমি (দৈর্ঘ্য) x ৭৫ মিমি (উচ্চতা) x ৫০ মিমি (প্রস্থ)।

উপাদান: কার্বন ইস্পাত
