এইচআরডি-১০০ চৌম্বকীয় তারের দড়ি ত্রুটি ডিটেক্টর

এইচআরডি-১০০ চৌম্বকীয় তারের দড়ি ত্রুটি ডিটেক্টর

1. স্পেসিফিকেশন

স্ট্যান্ডার্ডঃ GB/T21837-2008, ASTM E1571-2001 (ফেরোম্যাগনেটিক স্টিলের তারের দড়ি বৈদ্যুতিন চৌম্বকীয় পরীক্ষার জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন), GB/T5972-2006/ISO 4309:90, GB8918?? 2006

সনাক্তকরণ পরিসীমাঃΦ1.5 ∼300 মিমি (বিভিন্ন সেন্সর নির্বাচন করুন)
সেন্সর এবং তারের দড়ি মধ্যে আপেক্ষিক গতিঃ0.০.৬.০ মি/সেকেন্ড সেরা পছন্দ:0.৩.১.৫ মি/সেকেন্ড
গাইড স্লিভ এবং তারের দড়ি মধ্যে সর্বোত্তম ফাঁকঃ 2 ¢ 6 মিমি,অনুমোদিত ফাঁকঃ 0 ¢ 15 মিমি

আউটপুট ফাইলের ধরনঃ ওয়ার্ড ফাইল আউটপুট

অ্যালার্মঃ শব্দ এবং হালকা অ্যালার্ম
ভাঙ্গা তারের দড়ি অবস্থানের সনাক্তকরণ
গুণগত বিচারের নির্ভুলতাঃ 99.99%
পরিমাণগত মূল্যায়ন
সংবেদনশীলতার পুনরাবৃত্তিযোগ্যতার ত্রুটিঃ ±0.055%
প্রদর্শন ত্রুটিঃ ±0.2%
অবস্থান সনাক্তকরণের ত্রুটি, ((L): ±0.2%
পাওয়ারঃ কম্পিউটারের পাওয়ার সাপ্লাই ৫ ভি
সেন্সরের ওজনঃ < ১০ কেজি (স্বাভাবিক সেন্সর)

পরিবেশের তাপমাত্রা-১০°সি-৪০°সি

বায়ু চাপঃ86 ~ 106Kpa

আপেক্ষিক আর্দ্রতাঃ ≤85%

ওয়্যার রোপ কম্পিউটার ডিটেক্টরের উইন্ডোজ সিস্টেমটি জিবি সিস্টেম পুনর্নবীকরণ পণ্য যা ডস সফ্টওয়্যার তত্ত্ব এবং রিয়েল টাইম ডিসপ্লে অ্যালার্ম গাইডিং মতাদর্শের উপর ভিত্তি করে ভিজ্যুয়াল বেসিক 6 ব্যবহার করে।0 প্রোগ্রামিং ল্যাঙ্গুয়েজ ফাউন্ডেশন, হতে সংকলন চালিয়ে যায়.

এই সিস্টেম হার্ডওয়্যার অংশটি দেশীয় এবং বিদেশী উন্নত চৌম্বকীয় সেন্সর ব্যবহার করে এবং স্বাধীন গবেষণা এবং উন্নয়ন নমুনা মডিউল RS232 (বা ইউএসবি) প্রধান লাইন ড্রাইভিংয়ের মাধ্যমে একত্রিত করে,কম্পিউটারে সরাসরি তথ্য সংরক্ষণ.

এই সিস্টেম সফটওয়্যার অংশটি ওয়েভলেট রূপান্তর বিশ্লেষণের ভিত্তিতে, ভিজ্যুয়াল বেসিক 6.0 প্রোগ্রামিং ভাষার ভিত্তি ব্যবহার করে, সংকলন চালিয়ে যায়।তথ্য সংগ্রহ এবং নিয়ন্ত্রণের মতো ফাংশনগুলি অর্জন করুন, ডেটা বিশ্লেষণ, ডেটা প্রদর্শন, ডেটা স্টোরেজ ইত্যাদি. ডস সফটওয়্যার ফাংশন দৃশ্যমান বৈশিষ্ট্য বৃদ্ধি, এবং তার অনন্য প্রবণতা দ্বারা ক্রমাগত পথ ট্র্যাক, ক্রমাগত,গতিশীল পর্যবেক্ষণ তথ্য সংকেত এবং তার পরিবর্তন পরিস্থিতি, এবং রিয়েল টাইম প্রদর্শন প্রাপ্ত ফলাফল এবং অ্যালার্ম পাঠায়; সফটওয়্যার স্বয়ংক্রিয় মূল্যায়ন ফাংশন উন্নত;বর্ধিত ক্রস সেকশনে প্রদর্শিত আংশিক ত্রুটির ক্ষেত্রে এবং মোট সেকশন এলাকার শতাংশসফটওয়্যার এবং উইন্ডোজ সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ, ব্যবহারকারীর ইনার্টি অপারেশন অনুসারে, ওয়ার্ড ফাইলগুলি ব্যবহার করে উত্পাদন পরীক্ষার প্রতিবেদন তৈরি করে।

এই সিস্টেম সফটওয়্যারটি ওয়্যার রোপ কম্পিউটার ডিটেক্টর ডস সফটওয়্যার নমুনা তথ্য বিন্যাস সামঞ্জস্যপূর্ণ হতে পারে, এবং এটি বিশ্লেষণ প্রক্রিয়া করতে পারেন।

উইন্ডোজ সিস্টেম একটি স্বাধীন অপারেটিং পদ্ধতি গ্রহণ এবং নিরাপদ পরীক্ষা সিস্টেম, সুবিধাজনকভাবে আধুনিক কম্পিউটারের প্রতিটি ধরনের জন্য উপযুক্ত হতে পারে,এবং পরীক্ষা পদ্ধতির একটি সিরিজ সম্পন্ন.

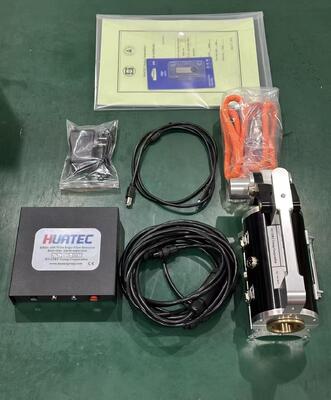

2. সিস্টেম ডিসপোজিশন

3. সেন্সর প্রবর্তন

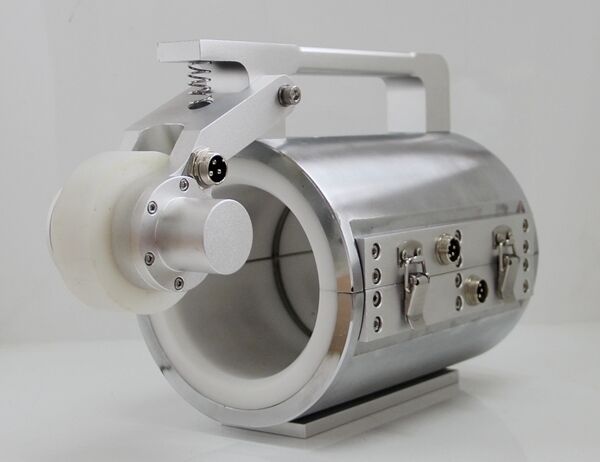

চৌম্বকীয় সেন্সরঃ সেন্সরটি স্থানচ্যুতির লোকেটার (লিডিং হুইল, এনকোডার), চৌম্বকীকরণ ইনস্টলেশন এবং স্যাম্পলিং সংস্থার সমন্বয়ে গঠিত।তারের দড়ি এবং এটি আপেক্ষিক আন্দোলন আছে, তাহলে এটি সংকেত সংগ্রহ করতে পারে.

স্থানচ্যুতি সনাক্তকারীঃ লিডিং হুইল একটি বৃত্ত ঘুরিয়ে দেয়, ফটো ইলেকট্রিক এনকোডার নমুনা ইনস্ট্রাকশন ইমপ্লান্ট প্রেরণ করে, সমান স্থান নমুনা অর্জন করে।

চৌম্বকীকরণ ইনস্টলেশনঃ যখন তারের দড়ি এবং এটি আপেক্ষিক আন্দোলন আছে, তারের দড়ি অক্ষীয় চৌম্বকীকরণ সম্পন্ন।

নমুনা গ্রহণের ব্যবস্থাঃ যখন তারের দড়ি এবং সেন্সর আপেক্ষিক গতি আছে,হল উপাদান নমুনা চ্যানেল গঠিত wire rope চৌম্বকীয় প্রবাহ ফুটো পরিবর্তন অবস্থা সিমুলেশন ভোল্টেজ সংকেত রূপান্তরিত হবে.

4. HUATEC রিয়েল টাইম অ্যালার্ম ডিভাইস

HUATEC রিয়েল-টাইম অ্যালার্ম ডিভাইসটি একটি বহনযোগ্য বহুমুখী ডেটা অধিগ্রহণ, RS232 ট্রান্সমিশন লাইনের মাধ্যমে কম্পিউটারে রূপান্তরিত ডেটা সংকেত পাঠাতে এবং সংরক্ষণ করতে,কম্পিউটারের সিপিইউ ব্যবহার করুন অন-লাইন এবং রিয়েল-টাইম প্রসেসিং বিশ্লেষণ, সমতুল্য থ্রেশহোল্ড মান অনুযায়ী যা আগে থেকে সেট করা হবে রিয়েল-টাইম এলার্ম পাঠায়. সেন্সর পাওয়ার সাপ্লাই দিতে এক গ্রুপ লিথিয়াম ব্যাটারি গ্রুপ, আউটপুট 5V হয়.একটি অতিরিক্ত চার্জ পোর্ট চার্জ এবং পাওয়ার সুইচ সরবরাহ করা সম্ভব হতে আছে.

5. সফটওয়্যার প্রবর্তন

চিত্র 3 প্রধান ফাংশন আইটেম

6সেন্সর অপশন
