এইচআরডি -100 এমআরটি টেস্টিং চৌম্বকীয় দড়ি ইস্পাত তারের দড়ি ত্রুটি পরা ত্রুটি সনাক্তকরণ ডিভাইস

HRD-100 এমআরটি ম্যাগনেটিক রোপ টেস্টিং স্টিল ওয়্যার রোপ ত্রুটি ও পরিধান ত্রুটি সনাক্তকরণ ডিভাইস

১. স্পেসিফিকেশন

মান: GB/T21837-2008, ASTM E1571-2001 (ফেরোম্যাগনেটিক স্টিল ওয়্যার রোপের ইলেক্ট্রোম্যাগনেটিক পরীক্ষার জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন), GB/T5972-2006/ISO 4309:90, GB8918—2006

সনাক্তকরণ পরিসীমা: Φ1.5—300 মিমি (বিভিন্ন সেন্সর নির্বাচন করুন)
সেন্সর এবং ওয়্যার রোপের মধ্যে আপেক্ষিক বেগ: 0.0—6.0 মি/সে। সর্বোত্তম পছন্দ: 0.3—1.5 মি/সে
গাইড স্লিভ এবং ওয়্যার রোপের মধ্যে সর্বোত্তম ফাঁক: 2—6 মিমি, অনুমোদিত ফাঁক: 0—15 মিমি

আউটপুট ফাইলের ধরণ: ওয়ার্ড ফাইল আউটপুট

অ্যালার্ম: শব্দ এবং আলো অ্যালার্ম
ভাঙা তারের দড়ি সনাক্তকরণ (LF)
গুণগত রায়ের নির্ভুলতা: ৯৯.৯৯%
পরিমাণগত মূল্যায়ন
সংবেদনশীলতার পুনরাবৃত্তি ত্রুটি: ±0.055%
প্রদর্শন ত্রুটি: ±0.2%
অবস্থান সনাক্তকরণের ত্রুটি, (L): ±0.2%
পাওয়ার: 5V কম্পিউটার পাওয়ার সাপ্লাই
সেন্সরের ওজন:< 10 কেজি (সাধারণ সেন্সর)

পরিবেশের তাপমাত্রা -10℃~40℃

বায়ুচাপ: 86~106Kpa

আপেক্ষিক আর্দ্রতা: ≤85%

ওয়্যার রোপ কম্পিউটার ডিটেক্টরের উইন্ডোজ সিস্টেম হল DOS সফটওয়্যার তত্ত্ব এবং রিয়েল-টাইম ডিসপ্লে অ্যালার্ম নির্দেশনার উপর ভিত্তি করে GB সিস্টেমের নবায়নকৃত পণ্য, যা Visual Basic 6.0 প্রোগ্রামিং ভাষার ভিত্তি ব্যবহার করে কম্পাইল করা হয়েছে।

এই সিস্টেমের হার্ডওয়্যার অংশ দেশীয় এবং বিদেশী উন্নত ম্যাগনেটিক সেন্সর এবং স্বাধীন গবেষণা ও উন্নয়ন স্যাম্পলিং মডিউলকে একত্রিত করে, RS232 (বা USB) প্রধান লাইন ড্রাইভিংয়ের মাধ্যমে সরাসরি কম্পিউটারে ডেটা সংরক্ষণ করে।

এই সিস্টেমের সফটওয়্যার অংশ ওয়েভলেট ট্রান্সফর্ম অ্যানালাইসিসের উপর ভিত্তি করে, Visual Basic 6.0 প্রোগ্রামিং ভাষার ভিত্তি ব্যবহার করে কম্পাইল করা হয়েছে। ডেটা অধিগ্রহণ এবং নিয়ন্ত্রণ, ডেটা বিশ্লেষণ, ডেটা প্রদর্শন, ডেটা স্টোরেজ ইত্যাদির মতো ফাংশনগুলি অর্জন করে। DOS সফটওয়্যার ফাংশনে দৃশ্যমান বৈশিষ্ট্য বৃদ্ধি করে এবং এর অনন্য প্রবণতা ক্রমাগত ট্র্যাক করার পদ্ধতির মাধ্যমে, ডেটা সংকেত এবং এর পরিবর্তনের পরিস্থিতি ক্রমাগত, গতিশীলভাবে পর্যবেক্ষণ করতে পারে এবং প্রাপ্ত ফলাফল রিয়েল-টাইমে প্রদর্শন করে এবং অ্যালার্ম জারি করে; সফটওয়্যার স্বয়ংক্রিয় মূল্যায়ন ফাংশন বৃদ্ধি করেছে; আংশিক ত্রুটির প্রদর্শনে ক্রস-সেকশন এবং মোট ক্রস-সেকশনাল এলাকার শতাংশ বৃদ্ধি করেছে; সফটওয়্যার এবং উইন্ডোজ সম্পূর্ণ সামঞ্জস্যপূর্ণ, ব্যবহারকারীর জড় অপারেশনগুলির জন্য উপযুক্ত, পরীক্ষার প্রতিবেদন তৈরির জন্য ওয়ার্ড ফাইল ফর্ম ব্যবহার করে।

এই সিস্টেমের সফটওয়্যার ওয়্যার রোপ কম্পিউটার ডিটেক্টর DOS সফটওয়্যার স্যাম্পলিং ডেটা ফরম্যাটের সাথে সামঞ্জস্যপূর্ণ হতে পারে এবং এটি বিশ্লেষণ ও প্রক্রিয়াকরণ করতে পারে।

উইন্ডোজ সিস্টেম একটি স্বাধীন অপারেটিং পদ্ধতি এবং নিরাপদ পরীক্ষা ব্যবস্থা গ্রহণ করেছে, যা প্রতিটি ধরণের আধুনিক কম্পিউটারের জন্য সুবিধাজনকভাবে উপযুক্ত হতে পারে এবং পরীক্ষা পদ্ধতির একটি সিরিজ সম্পন্ন করতে পারে।

২. সিস্টেম কনফিগারেশন

৩. সেন্সর পরিচিতি

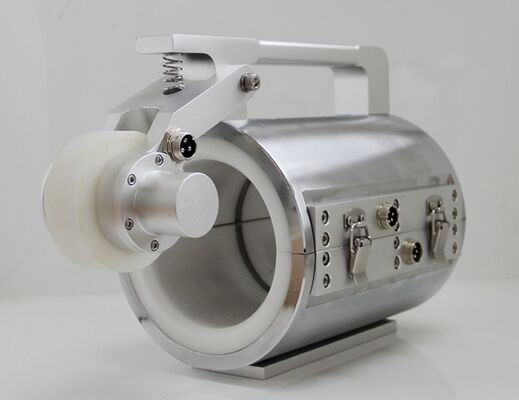

ম্যাগনেটিক সেন্সর: সেন্সরটি ডিসপ্লেসমেন্ট লোকেটার (লিডিং হুইল, এনকোডার), ম্যাগনেটাইজেশন ইনস্টলেশন এবং স্যাম্পলিং অর্গানাইজেশন দ্বারা গঠিত। সিস্টেম সক্রিয় হওয়ার পর, ওয়্যার রোপ এবং এর মধ্যে আপেক্ষিক নড়াচড়া হলে, এটি সংকেত সংগ্রহ করতে পারে।

ডিসপ্লেসমেন্ট লোকেটার: লিডিং হুইল একবার ঘুরলে, ফটোইলেকট্রিক এনকোডার স্যাম্পলিং নির্দেশনার পালস পাঠায়, সমান স্পেস স্যাম্পলিং অর্জন করে।

ম্যাগনেটাইজেশন ইনস্টলেশন: যখন ওয়্যার রোপ এবং এর মধ্যে আপেক্ষিক নড়াচড়া হয়, তখন ওয়্যার রোপের অক্ষীয় ম্যাগনেটাইজেশন সম্পন্ন হয়।

স্যাম্পলিং অর্গানাইজেশন: যখন ওয়্যার রোপ এবং সেন্সরের মধ্যে আপেক্ষিক নড়াচড়া হয়, তখন হল এলিমেন্ট দ্বারা গঠিত স্যাম্পলিং চ্যানেল ওয়্যার রোপের ম্যাগনেটিক ফ্লাক্স লিকেজের পরিবর্তনের অবস্থাকে সিমুলেশন ভোল্টেজ সিগন্যালে রূপান্তরিত করবে।

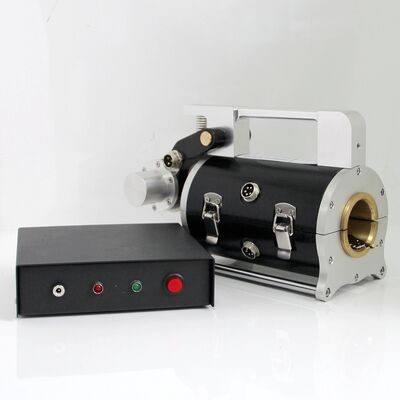

৪. HUATEC রিয়েল-টাইম অ্যালার্ম অ্যাপারেটাস

HUATEC রিয়েল-টাইম অ্যালার্ম অ্যাপারেটাস একটি পোর্টেবল মাল্টি-পারপাস ডেটা অধিগ্রহণ ব্যবস্থা, RS232 ট্রান্সমিশন লাইনের মাধ্যমে রূপান্তরিত ডেটা সংকেত কম্পিউটারে প্রেরণ এবং সংরক্ষণ করে, কম্পিউটারের CPU-এর শক্তিশালী ফাংশন ব্যবহার করে অন-লাইন এবং রিয়েল-টাইম প্রক্রিয়াকরণ বিশ্লেষণ করে, পূর্ব-নির্ধারিত থ্রেশহোল্ড মানের উপর ভিত্তি করে রিয়েল-টাইম অ্যালার্ম জারি করে। সেন্সরের জন্য একটি পাওয়ার সাপ্লাই লিথিয়াম ব্যাটারি গ্রুপ, আউটপুট 5V। একটি অতিরিক্ত চার্জিং পোর্ট রয়েছে যা চার্জিং এবং পাওয়ার সুইচ সরবরাহ করতে পারে।

৫. সফটওয়্যার পরিচিতি

চিত্র ৩ প্রধান ফাংশন আইটেম

৬. সেন্সর অপশন
