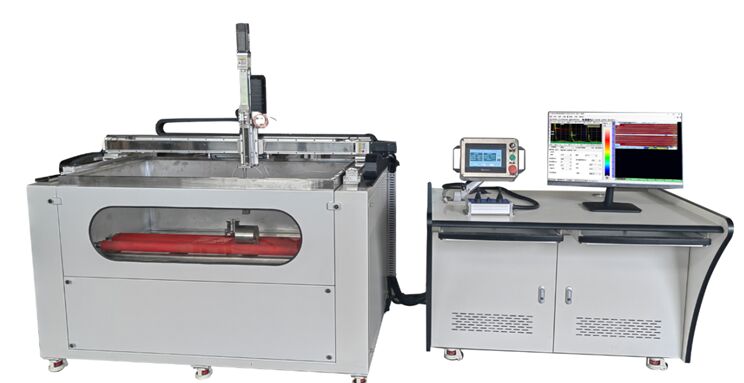

জল নিমজ্জন মাল্টিচ্যানেল আল্ট্রাসনিক ত্রুটি সনাক্তকারী

জল নিমজ্জন মাল্টিচ্যানেল আল্ট্রাসনিক ত্রুটি সনাক্তকারী

(চ্যানেল ১-১২৮ উপলব্ধ)

পণ্যের ব্যবহার

জল নিমজ্জন আল্ট্রাসনিক ত্রুটি সনাক্তকারী কার্বন ইস্পাত, স্টেইনলেস স্টিল, অ্যালুমিনিয়াম অ্যালয়, টাইটানিয়াম অ্যালয়, কপার অ্যালয় এবং কম্পোজিট উপকরণের সি-স্ক্যান পরিদর্শন সিস্টেমের জন্য উপযুক্ত। এটি মহাকাশ, জাহাজ নির্মাণ এবং অ-লৌহঘটিত ধাতু শিল্পের মতো শিল্পে ব্যবহৃত একটি আল্ট্রাসনিক টেস্টিং সরঞ্জাম যা ফাটল, ডিল্যামিনেশন, আঠালো স্তর, অন্তর্ভুক্তি এবং ছিদ্রের মতো অভ্যন্তরীণ ত্রুটিগুলি সনাক্ত করতে ব্যবহৃত হয়।

বৈশিষ্ট্য

• পরীক্ষার বস্তু: সমতল প্লেট, সিলিন্ডার, শঙ্কু, গোলাকার টুপি এবং ঘূর্ণনের দেহ;
• সফ্টওয়্যারটি এ স্ক্যান, বি স্ক্যান, সি স্ক্যান, ডি স্ক্যান এবং পুরুত্ব পরিমাপের মতো স্ক্যানিং মোড প্রদর্শন করে।
• সি-স্ক্যান টমোগ্রাফি সফ্টওয়্যার অংশগুলিতে স্লাইসিং বিশ্লেষণ করতে পারে, যার ন্যূনতম স্লাইস আকার ০.১ মিমি;
• প্রোব প্রকার: পয়েন্ট ফোকাসিং, লাইন ফোকাসিং
• এটি পরিমাণগত বিশ্লেষণ ফাংশন সমর্থন করে, যা পরীক্ষিত অংশে অভ্যন্তরীণ ত্রুটিগুলির অবস্থান, আকৃতি এবং আকার চিত্র আকারে প্রদর্শন করতে পারে এবং ত্রুটির আকার এবং ক্ষেত্রফল পরিসংখ্যান সম্পাদন করতে পারে এবং স্বয়ংক্রিয়ভাবে ত্রুটির ক্ষেত্রফল এবং ত্রুটির হার গণনা করতে পারে।
• এটি স্বয়ংক্রিয় ত্রুটি সনাক্তকরণ সমর্থন করে এবং একক বা একাধিক ওয়ার্কপিসগুলির যুগপৎ স্ক্যানিং এবং বিশ্লেষণের জন্য উপযুক্ত। এটিতে সুনির্দিষ্ট পজিশনিং, উচ্চ সনাক্তকরণ নির্ভুলতা এবং স্বজ্ঞাত সি-স্ক্যান ইমেজিং রয়েছে।
• নতুন আল্ট্রাসনিক বোর্ড একটি প্রশস্ত ব্যান্ডউইথ রেঞ্জ, উচ্চ স্যাম্পলিং হার এবং আল্ট্রাসনিক সিস্টেমের উচ্চ পুনরাবৃত্তি ফ্রিকোয়েন্সি গ্রহণ করে।

সি-স্ক্যানিং সফ্টওয়্যার সরাসরি ত্রুটির ক্ষেত্রফল, ত্রুটিগুলির মধ্যে দূরত্ব পরিমাপ করতে পারে, ত্রুটিগুলি মূল্যায়ন করতে পারে এবং অস্বাভাবিক অঞ্চলগুলি চিহ্নিত করতে পারে, যা পরীক্ষামূলক গবেষণা এবং রেকর্ডিংয়ের সুবিধা দেয়।

• সিস্টেমটিতে একটি অযৌক্তিক অপারেশন ফাংশন রয়েছে। ব্যবহারকারী প্যারামিটার সেট করার পরে, সিস্টেম স্বয়ংক্রিয়ভাবে স্ক্যান করতে পারে, ডেটা সংরক্ষণ করতে পারে এবং অন্যান্য কাজ সম্পাদন করতে পারে। স্ক্যান সম্পন্ন হওয়ার পরে, এটি স্বয়ংক্রিয়ভাবে উত্সে ফিরে আসবে এবং পরবর্তী স্ক্যানের জন্য অপেক্ষা করবে।
• ডেটা অধিগ্রহণ এবং বিশ্লেষণ সফ্টওয়্যারটিতে একটি চীনা ব্যবহারকারী ইন্টারফেস রয়েছে (একটি ইংরেজি ইন্টারফেসও উপলব্ধ)। ব্যবহারকারী ইন্টারফেস বন্ধুত্বপূর্ণ, পরিচালনা করা সহজ এবং স্বজ্ঞাত ফলাফল সরবরাহ করে, অপারেটরদের জন্য প্রযুক্তিগত দক্ষতার প্রয়োজনীয়তা হ্রাস করে। গ্রাহকের চাহিদা অনুযায়ী কার্যকারিতা ক্রমাগত আপগ্রেড করা যেতে পারে।

সি-স্ক্যান স্লাইস ইমেজিং সফ্টওয়্যার, ন্যূনতম স্লাইস পুরুত্ব ০.১ মিমি

(প্রধান ইউনিট ১২৮ চ্যানেল পর্যন্ত প্রসারিত করা যেতে পারে)

প্রধান প্রযুক্তিগত পরামিতি

• পুরুত্ব পরিসীমা: ০.৮~৯৯৯৯ মিমি (এ স্ক্যান)

০.৮~৫০০ মিমি (সি স্ক্যান)

• একক ইউনিট চ্যানেল সংখ্যা: ১-৮ চ্যানেল, ট্রান্সমিট/রিসিভ স্প্লিট/কম্বিনেশন নির্বাচনযোগ্য
• সি-স্ক্যান: টমোগ্রাফিক সেকশন বিশ্লেষণ, ন্যূনতম সেকশন আকার ০.১ মিমি
• প্রোব ফ্রিকোয়েন্সি: ০.২~২৫ মেগাহার্টজ
• একক প্রোব স্টেপ সাইজ: ০.১~৩ মিমি
• বড় স্টেপ সাইজ: ৮০, ২০০, ৪০০, এবং ৮০০ মিমি (চারটি স্পেসিফিকেশন)
• সনাক্ত করার জন্য ন্যূনতম ত্রুটি: গভীরতা ৫ মিমি, φ০.২ মিমি
• ট্রান্সমিট ভোল্টেজ: -৩৫০ ভোল্ট ঐচ্ছিক
• ট্রান্সমিটিং ইম্পিডেন্স: ৪০০ Ω , ৮০ Ω
• পালস পতন প্রান্ত: <১৫ ns (১০%~৯০%)
• পালস প্রস্থ: ৩০–১০০০ ns , ৫ ns বৃদ্ধিতে।
• অপারেটিং ফ্রিকোয়েন্সি: ১০০ মেগাহার্টজ
• স্যাম্পলিং চ্যানেল: ১ / ২ / ৪ পাথ নির্বাচনযোগ্য, সমান্তরাল অপারেশন
• স্যাম্পলিং ফ্রিকোয়েন্সি: ১০০ মেগাহার্টজ (৮ বিট)
• গেইন পরিসীমা: ০ ডিবি~১১০ ডিবি, ১ ডিবি এবং ৬ ডিবি ধাপে।
• রিসিভ ব্যান্ডউইথ: ০.৫ মেগাহার্টজ ~ ২২ মেগাহার্টজ
• লো-পাস ফিল্টার: ৩.৫ / ৫ / ৭.৫/ ১০ মেগাহার্টজ নির্বাচনযোগ্য
• সনাক্তকরণ পদ্ধতি: রেডিও ফ্রিকোয়েন্সি/পূর্ণ সনাক্তকরণ, পজিটিভ হাফ বা নেগেটিভ হাফ নির্বাচনযোগ্য।
• অনুভূমিক রৈখিকতা: <০.৫%
• উল্লম্ব রৈখিকতা: <৩%
• রেজোলিউশন: >২৮ ডিবি
• সংবেদনশীলতা মার্জিন: >৫৫ ডিবি
• পুনরাবৃত্তি ফ্রিকোয়েন্সি: ২.৫ kHz~৫ kHz (প্রতি চ্যানেলে)
• এনকোডিং এবং গণনা: ২-অক্ষ, এ বি ফেজ, বা পালস + দিক
• অপটিক্যাল আইসোলেশন ইনপুট/আউটপুট: ৮/৮ চ্যানেল
• সিগন্যাল ইন্টারফেস: SMA/BNC ঐচ্ছিক
• নেটওয়ার্ক ইন্টারফেস: ১০০ এমবিপিএস
• পরিবেষ্টিত তাপমাত্রা: -৩০℃ ~ ৭০℃
• পরিবেষ্টিত আর্দ্রতা: <৯০%
