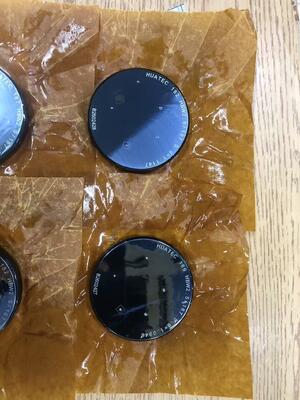

স্ট্যান্ডার্ড ক্যালিব্রেশনের জন্য ব্রিনেল কঠোরতা পরীক্ষা ব্লক

স্ট্যান্ডার্ড ক্যালিব্রেশনের জন্য ব্রিনেল কঠোরতা পরীক্ষা ব্লক

ব্রিনেল কঠোরতা ব্লক একটি স্ট্যান্ডার্ড পরীক্ষার ব্লক যা ব্রিনেল কঠোরতা পরীক্ষককে ক্যালিব্রেট করার জন্য ব্যবহৃত হয়। কঠোরতা মান (এইচবিডাব্লু) ইন্ডেন্টেশন ব্যাসার্ধ পরিমাপ করে গণনা করা হয়।মূল তথ্য নিম্নরূপঃ: মূল বৈশিষ্ট্য এবং পরামিতি

1পরীক্ষার নীতি
একটি শক্ত খাদ বল ইন্ডেন্টার (ডি = 2.5/5/10 মিমি ব্যাসার্ধ সহ) একটি পরীক্ষার শক্তি (যেমন, 306N - 3000kgf) দিয়ে প্রয়োগ করা হয় এবং ধরে রাখার সময় 10 - 35 সেকেন্ড।তারপর indentation ব্যাসার্ধ d পরিমাপ করা হয়, এবং গণনার সূত্র হলঃ
HBW = 0.102 × (2F) / [πD(D - √(D2 - d2) ]
কঠোরতা মানের পরিসীমাঃ 8-650 HBW। যদি উপরের সীমা অতিক্রম করা হয়, তাহলে পরিবর্তে একটি রকওয়েল কঠোরতা পরীক্ষক ব্যবহার করা উচিত।
2. অ-ধ্বংসাত্মক পরীক্ষার অবস্থান
ইন্ডেন্টেশনটি বড় (সাধারণত 0.24D - 0.6D), যা একটি মাইক্রো-ক্ষতি পরীক্ষা।এটি সমাপ্ত পণ্য বা পাতলা স্তরযুক্ত উপকরণগুলির জন্য প্রযোজ্য নয় (ঠান্ডাটি ইন্ডেন্টেশন গভীরতার ≥ 8 গুণ হওয়া উচিত). এটি মোটা দানাযুক্ত উপকরণ, যৌগিক উপকরণ ইত্যাদির ম্যাক্রোস্কোপিক কঠোরতা মূল্যায়নের জন্য উপযুক্ত।
3স্কেল নির্বাচন
· HBW10/3000: স্টিল, নিকেল ভিত্তিক খাদ (95 - 650 HBW)
· HBW10/1000: অ্যালুমিনিয়াম খাদ, তামা খাদ (31 - 218 HBW)
HBW5/250: পাতলা অংশ বা নরম ধাতু
4. সর্বশেষ মান এবং স্পেসিফিকেশন
· GB/T 231.1-2018: পরীক্ষার পদ্ধতি (২০০৯ সংস্করণ প্রতিস্থাপন করে)
· GB/T 231.3-2022: স্ট্যান্ডার্ড কঠোরতা ব্লক ক্যালিব্রেশন (জাতীয় পরীক্ষার মেশিন স্ট্যান্ডার্ড কমিটির অধীনে)
· ক্যালিব্রেশন প্রয়োজনীয়তাঃ পৃষ্ঠের রুক্ষতা ≤ Ra 0.8μm, সংলগ্ন ইন্ডেন্টেশনগুলির মধ্যে কেন্দ্রীয় দূরত্ব ইন্ডেন্টেশন ব্যাসের ≥ 3 গুণ। ব্যবহারিক সতর্কতা
· নমুনার প্রয়োজনীয়তাঃ পৃষ্ঠটি সমতল এবং তেলের দাগ মুক্ত হওয়া উচিত, বেধটি ≥ 10 মিমি হওয়া উচিত (পিছনের বিকৃতি এড়াতে) এবং পরীক্ষার পৃষ্ঠটি নীচের পৃষ্ঠের সমান্তরাল হওয়া উচিত।
· সরঞ্জাম ক্যালিব্রেশনঃ স্ট্যান্ডার্ড ব্লক ব্যবহার করুন প্রতিদিন 5 টি পয়েন্ট প্রি-প্রেস করতে। যদি ত্রুটি সীমা অতিক্রম করে, ক্যালিব্রেশন প্রয়োজন (যেমন ইন্ডেন্টেশন ব্যাসার্ধ পরিমাপের ত্রুটি ≤ 1%) ।
· সীমাবদ্ধতাঃ
· বিভিন্ন স্কেলের ফলাফল সরাসরি তুলনা করা যায় না (যেমন, HBW10/3000 এবং HBW5/250);
· কঠোরতার মানটি রকওয়েল বা ভিকার্স কঠোরতায় সঠিকভাবে রূপান্তর করা যায় না (এএসটিএম E140 দেখুন, যা গ্রাহকের নিশ্চিতকরণের প্রয়োজন) । শিল্প অ্যাপ্লিকেশন দৃশ্যকল্প
· প্রযোজ্য ক্ষেত্রঃ বড় দানাযুক্ত উপকরণগুলির ঢালাই, ছাঁচনির্মাণ, অ্যানিলড / নরমালাইজিং স্টিল ইত্যাদির ব্যাচ সনাক্তকরণ।
· বিকল্প সমাধানঃ সমাপ্ত পণ্য বা পাতলা স্তরযুক্ত উপকরণগুলির জন্য, পৃষ্ঠের রকওয়েল কঠোরতা (অ-ধ্বংসাত্মক) বা মাইক্রো-এরিয়া ভিকার্স কঠোরতা (মাইক্রো-অঞ্চল) ব্যবহার করার পরামর্শ দেওয়া হয়।> যদি সাইটে দ্রুত সনাক্তকরণের প্রয়োজন হয়, লেব কঠোরতা পরীক্ষক বহনযোগ্য পরিমাপের জন্য ব্যবহার করা যেতে পারে, তবে একটি ইলাস্টিক মডুলাস হস্তক্ষেপ ত্রুটি রয়েছে (ফলাফল সাধারণত কম), এবং এটি সতর্কতার সাথে ব্যবহার করা উচিত।
