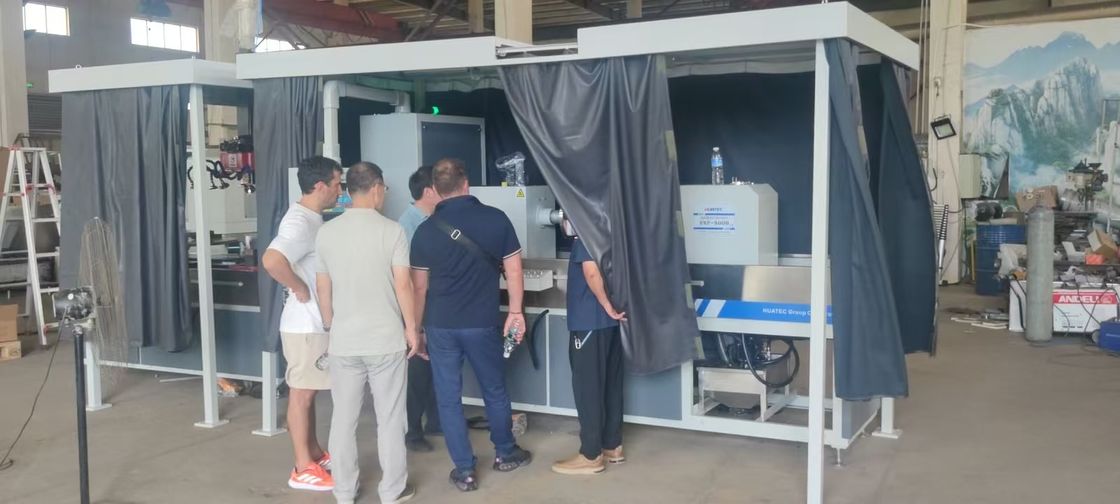

ফ্লুরোসেন্ট চৌম্বকীয় কণা পরিদর্শন মেশিন

ফ্লুরোসেন্ট ম্যাগনেটিক পার্টিকেল ইন্সপেকশন মেশিন

১।কার্যপ্রণালী

ম্যাগনেটিক পার্টিকেল সনাক্তকরণে কর্মক্ষেত্রের ত্রুটিতে চৌম্বকীয় লিকেজ ফিল্ড এবং চৌম্বকীয় পাউডারের মধ্যে মিথস্ক্রিয়া ব্যবহার করা হয়। এটি লোহা ও ইস্পাতের পণ্যগুলির পৃষ্ঠ এবং কাছাকাছি পৃষ্ঠের ত্রুটিগুলির (যেমন ফাটল, স্ল্যাগ অন্তর্ভুক্তি, হেয়ার লাইন ইত্যাদি) প্রবেশ্যতা এবং লোহা ও ইস্পাতের প্রবেশ্যতার মধ্যে পার্থক্যকে কাজে লাগায়। চুম্বকায়নের পরে, এই পদার্থগুলির বিচ্ছিন্ন স্থানে চৌম্বক ক্ষেত্র বিকৃত হবে, যা চৌম্বকীয় ফ্লাক্স লিকেজের অংশ তৈরি করবে এবং চৌম্বকীয় লিকেজ ফিল্ড তৈরি করবে। এইভাবে ত্রুটিতে চৌম্বকীয় পাউডার জমা হওয়া - চৌম্বকীয় ট্রেস তৈরি করে, যা উপযুক্ত আলোতে ত্রুটির অবস্থান এবং আকৃতি প্রদর্শন করে।

২।ব্যবহার

ফ্লুরোসেন্ট ম্যাগনেটিক পার্টিকেল ফ্লু ডিটেকশন মেশিন ফেরোম্যাগনেটিক ওয়ার্কপিস (যেমন: গিয়ার, গিয়ার রিং, গিয়ার শ্যাফ্ট ইত্যাদি) এর পৃষ্ঠ এবং কাছাকাছি পৃষ্ঠের ত্রুটি সনাক্ত করতে ব্যবহৃত হয়, যা ফোরজিং, কোয়েনচিং, গ্রাইন্ডিং, ক্লান্তিজনিত ফাটল এবং স্ল্যাগ অন্তর্ভুক্তি এবং অন্যান্য সূক্ষ্ম ত্রুটির কারণে ঘটে।

কিভাবে কাজ করে: অংশটি চুম্বকায়িত করা হয়। যদি কোনও ফাটল বা ত্রুটি থাকে, তবে একটি "লিকেজ ফিল্ড" তৈরি হয়। ফ্লুরোসেন্ট ম্যাগনেটিক পার্টিকেল প্রয়োগ করা হয়, যা এই লিকেজ ফিল্ডগুলিতে জমা হয়। ইউভি আলোর (ব্ল্যাক লাইট) অধীনে, এই কণাগুলি উজ্জ্বলভাবে জ্বলে ওঠে, ত্রুটিগুলি দৃশ্যমান করে তোলে।
· লক্ষ্য ত্রুটি: এটি ক্লান্তি, তাপ চিকিত্সা, ফোরজিং, কাস্টিং বা মেশিনিংয়ের কারণে সৃষ্ট ফাটল, সীম, অন্তর্ভুক্তি, ল্যাপস এবং অন্যান্য সূক্ষ্ম ত্রুটিগুলি সনাক্ত করে।

প্রযুক্তিগত পরামিতি

সনাক্তকরণ পরিসীমা:গিয়ার ব্যাস≤৭০০মিমি,উচ্চতা≤৪১০মিমি；

অক্ষীয় ব্যাস≤৩০০মিমি,দৈর্ঘ্য＜৭০০মিমি

ইলেকট্রোড ব্যবধান:০~৪১০মিমি(নিয়ন্ত্রণযোগ্য)

পরিধীয় কারেন্ট:এসি ০~৮০০০এ  কার্যকরী মান(আউটএজ ফেজ কন্ট্রোলার সহ)

অনুদৈর্ঘ্য চৌম্বকীয় সম্ভাবনা:এসি ০~১৮০০০এটি কার্যকরী মান(আউটএজ ফেজ কন্ট্রোলার সহ)

সনাক্তকরণ পদ্ধতি: ফ্লুরোসেন্ট ম্যাগনেটিক পার্টিকেল সনাক্তকরণ

চুম্বকায়ন মোড: পরিধীয় চুম্বকায়ন, অনুদৈর্ঘ্য চুম্বকায়ন, যৌগিক চুম্বকায়ন

ক্ল্যাম্পিং মোড: বায়বীয় ক্ল্যাম্পিং

ডি-চুম্বককরণ প্রভাব: অবশিষ্ট চুম্বকত্ব ০.৩mT এর কম

সনাক্তকরণ সংবেদনশীলতা: A1 স্ট্যান্ডার্ড টেস্ট ফিল্ম (১৫/৫০) স্পষ্টভাবে প্রদর্শন

পাওয়ার সাপ্লাই: তিন-ফেজ পাঁচ-তারের এসি ৩৮০V ৫০Hz

৩. সরঞ্জাম বর্ণনা

৩.১ বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

নিয়ন্ত্রণ ব্যবস্থাটি প্রোগ্রামেবল লজিক কন্ট্রোলার (PLC) এর উপর ভিত্তি করে তৈরি, যা দুটি ইলেকট্রোড এবং চুম্বকায়ন ডি-চুম্বককরণ ডিভাইসের অপারেশন নিয়ন্ত্রণ করে। কন্ট্রোল ক্যাবিনেটকে মূল কাঠামো হিসেবে ব্যবহার করে, এতে বিভিন্ন এক্সিকিউটিভ কম্পোনেন্ট, ম্যাগনেটাইজিং ট্রিগারিং সার্কিট, প্রধান ট্রান্সফরমার ইত্যাদি অন্তর্ভুক্ত থাকে।

টাচ স্ক্রিনের মাধ্যমে ম্যাগনেটাইজিং কারেন্ট এবং অন্যান্য প্যারামিটার ইনপুট করুন। ম্যাগনেটাইজিং কারেন্ট প্রিসেট ফাংশন অর্জনের জন্য PLC অ্যানালগ ইনপুট/আউটপুট মডিউল ব্যবহার করুন।

ফ্লু ডিটেকশন হোস্টের সমস্ত ইন্ডিকেটর, বোতাম এবং ওয়ার্কিং লাইট ২৪V সুরক্ষা ভোল্টেজ ব্যবহার করে।

ফ্লু ডিটেকশন হোস্ট, ডি-চুম্বককারী এবং ডিস্ট্রিবিউশন ক্যাবিনেটের শেল নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয়েছে।.

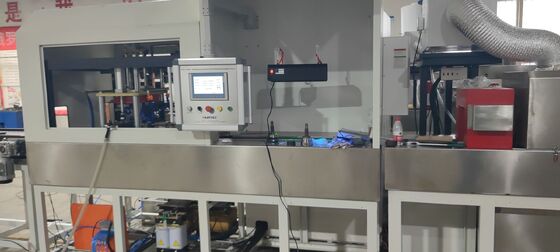

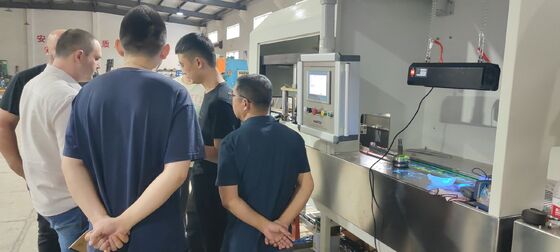

৩.২ হোস্ট

প্রধান মেশিন: ফিউজেলেজ, স্টেইনলেস স্টিল কালেকশন ট্যাঙ্ক, ম্যাগনেটাইজার, স্প্রেয়িং সিস্টেম।

ফিউজেলেজ: ফিউজেলেজ উচ্চ মানের উপাদান দিয়ে ওয়েল্ড করা হয়, শক্তিশালী এবং সুন্দর। অপারেটরের চারপাশে ফিউজেলেজের উচ্চতার পরিসীমার মধ্যে কোনও স্পষ্ট তীক্ষ্ণ কোণ কাঠামো নেই।

স্টেইনলেস স্টিল কালেকশন ট্যাঙ্ক: চৌম্বকীয় সাসপেনশন সংগ্রহের জন্য উচ্চ মানের স্টেইনলেস স্টিল দিয়ে তৈরি।

ম্যাগনেটাইজার: ক্ল্যাম্পিং মেকানিজম, ম্যাগনেটাইজিং ইলেকট্রোড এবং ম্যাগনেটাইজিং কয়েল দ্বারা গঠিত। ম্যাগনেটাইজিং ইলেকট্রোড ওয়ার্কপিসকে পরিধীয়ভাবে চুম্বকিত করে এবং ম্যাগনেটাইজিং কয়েল এটিকে অনুদৈর্ঘ্যভাবে চুম্বকিত করে। কয়েল এবং ইলেকট্রোড প্লেট উচ্চ মানের তামা দিয়ে তৈরি। ক্ল্যাম্পিং মেকানিজম বায়ুসংক্রান্ত উপাদান দ্বারা চালিত হয়, এবং ওয়ার্কপিস দুটি ইলেকট্রোডের মধ্যে ক্ল্যাম্প করা হয় একটি পরিধীয় চুম্বকায়ন সার্কিট তৈরি করতে।

৩.৩ চৌম্বকীয় সাসপেনশন স্প্রেয়িং সিস্টেম

এটি ম্যাগনেটিক সাসপেনশন কালেকশন ট্যাঙ্ক, ওয়াটার পাম্প, পাইপলাইন এবং স্প্রিংকলার হেড দিয়ে গঠিত। কালেকশন ট্যাঙ্কটি রিফ্লাক্স ম্যাগনেটিক সাসপেনশন সংগ্রহ, আলোড়ন এবং পাম্প করার জন্য নজলের দিকে দায়িত্ব পালন করে। লিকুইড কালেকশন ট্যাঙ্কটি বাহ্যিক, এবং ব্রেক ডিভাইস সহ ইউনিভার্সাল হুইল নীচে ইনস্টল করা আছে। প্রধান ইঞ্জিনের ম্যাগনেটিক সাসপেনশন কালেকশন ট্যাঙ্ক, পর্যবেক্ষণ প্ল্যাটফর্ম এবং ডি-চুম্বককরণ কনভেয়র বেল্ট সমস্ত লিকুইড কালেকশন ট্যাঙ্কে পুনরুদ্ধার করা হয় যাতে ফোঁটা ফোঁটা পড়া এড়ানো যায়।

৪. বৈদ্যুতিক যন্ত্রাংশের প্রধান ব্র্যান্ড এবং সরবরাহকারী

সরঞ্জামের সমস্ত উপাদান এবং অংশগুলি আমদানি করা বা দেশীয় বিখ্যাত ব্র্যান্ডের পণ্য, দেশীয় পণ্যগুলি গুণমান পরীক্ষায় উত্তীর্ণ হয়েছে।

৫. অন্যান্য

৫.১ ইনস্টলেশন এবং ডিবাগিং

৫.১ গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

৫.১.১ সরঞ্জামের সমস্ত উপাদান এবং কাঁচামাল কঠোর স্ক্রীনিং এবং সার্টিফিকেশন প্রক্রিয়ার মাধ্যমে কেনা হবে, যাতে সেগুলি নিয়মিত প্রস্তুতকারকদের দ্বারা উত্পাদিত হয়।

৫.১.২ সমস্ত স্ব-নির্মিত অংশগুলি নকশার প্রক্রিয়া প্রয়োজনীয়তা অনুসারে কঠোরভাবে যোগ্যতাসম্পন্ন উপকরণ দিয়ে তৈরি করা হবে।

৯.১.৩ উভয় পক্ষের দ্বারা স্বাক্ষরিত যোগ্য গ্রহণযোগ্যতা প্রতিবেদনের তারিখ থেকে ওয়ারেন্টি সময়কাল ১২ মাস হবে, এবং পরিষেবা জীবনব্যাপী হবে।

৫.২ প্যাকিং এবং পরিবহন

৫.২.১ প্যাকিং কেসগুলি কঠোরভাবে স্ট্যান্ডার্ড স্পেসিফিকেশন অনুযায়ী প্যাক করা উচিত।

৫.২.২ প্যাকেজিং এবং পরিবহন খরচ, পরিবহন খরচ এবং পরিবহন বীমা প্রিমিয়াম জাতীয় মান অনুযায়ী চাহিদা পূরণকারী দ্বারা বহন করা হবে, যখন প্যাকেজিং খরচ সরবরাহকারী দ্বারা বহন করা হবে।

৬. কনফিগারেশন টেবিল:

উল্লম্ব চুম্বকায়ন প্রক্রিয়া (গিয়ার সনাক্তকরণ)    ১ সেট

অনুভূমিক চুম্বকায়ন প্রক্রিয়া (গিয়ার শ্যাফ্ট এবং ছোট অংশ সনাক্তকরণ)    ১ সেট

চুম্বকিত পাওয়ার সাপ্লাই (পাওয়ার কন্ট্রোল ক্যাবিনেট)    ১ সেট

ডার্করুম    ২ সেট

ফ্লুরোসেন্ট ম্যাগনেটিক পাউডার   ১ ক্যান

স্ট্যান্ডার্ড টেস্ট ফিল্ম   ১ সেট

অবশিষ্ট  ম্যাগনেটোমিটার  ১ সেট

ফুট সুইচ   ১ সেট

হ্যাংগিং ইউভি ল্যাম্প   ১ সেট

হ্যান্ডহেল্ড ইউভি ল্যাম্প   ১ সেট
