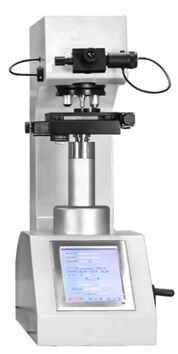

HVS-1MDT-AXY স্বয়ংক্রিয় ঘোরানো টাওয়ার টাচ স্ক্রিন মাইক্রোস্কোপিক ভিকার্স কঠোরতা পরীক্ষক

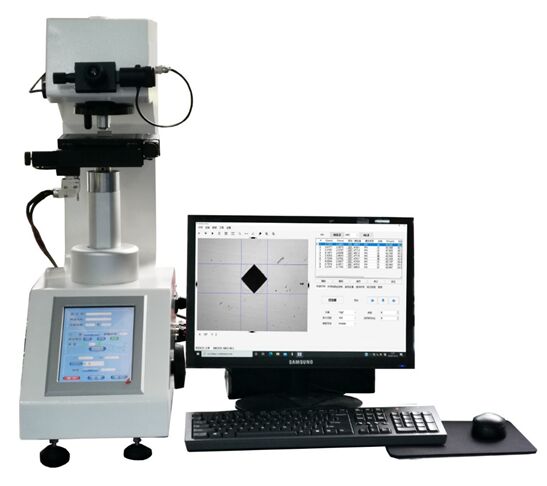

এইচভিএস-১এমডিটি-এক্সি অটোমেটিক মাইক্রোস্কোপিক ভিকার্স হার্ডনেস টেস্টার দুটি অংশ নিয়ে গঠিতঃ
আমি HV-1MDT স্বয়ংক্রিয় ঘোরানো টাওয়ার টাচ স্ক্রিন মাইক্রো কঠোরতা পরীক্ষক
আমি HVS - AXY Vickers কঠোরতা স্বয়ংক্রিয় পরিমাপ এবং নিয়ন্ত্রণ সিস্টেম
一,HV-1MDT স্বয়ংক্রিয় ঘোরানো টাওয়ার টাচ স্ক্রিন মাইক্রো কঠোরতা পরীক্ষক
পণ্যের প্রবর্তন
এইচভি -১ এমডিটি স্বয়ংক্রিয় টাওয়ার ডিজিটাল মাইক্রো কঠোরতা পরীক্ষক অপটিক ক্রস গাইড রেল উত্তোলন প্রক্রিয়া গ্রহণ করে, শক্তির মান সঠিক, চিত্রটি পরিষ্কার, এটি একটি আদর্শ উচ্চ-শেষ মাইক্রো কঠোরতা পরীক্ষক।
প্রধান বৈশিষ্ট্য
1. ৮ ইঞ্চি টাচ স্ক্রিন ইন্টারফেস, কাজ করা সহজ;
2. পরীক্ষার সময়, চাপ মাথা এবং অবজেক্ট লেন্স স্বয়ংক্রিয়ভাবে একে অপরের সাথে স্যুইচ করে, এবং পরীক্ষার পয়েন্টের স্বয়ংক্রিয় অবস্থানটি সঠিক;
3. অপটিকাল ক্রস গাইড রেলের সাথে উত্তোলন প্রক্রিয়াটি গাইডিংয়ের নির্ভুলতা নিশ্চিত করতে গৃহীত হয়; র্যাক এবং পিনিয়ন দুই পর্যায়ের শক্তি সংক্রমণ, দ্রুত এবং স্থিতিশীল শক্তি সংক্রমণ উপলব্ধি করতে পারে;
4. LED আলোর উৎস, দীর্ঘ জীবন, বাল্ব প্রতিস্থাপন করার প্রয়োজন নেই;
5. একটি অন্তর্নির্মিত ক্যামেরা দিয়ে সজ্জিত করা যেতে পারে, ইমেজ আরো স্পষ্ট।
6 স্ট্যান্ডার্ড কঠোরতা ব্লক বা দৈর্ঘ্য স্কেল অনুযায়ী, কঠোরতা সংশোধন জন্য স্বয়ংক্রিয়ভাবে উচ্চ, মাঝারি এবং নিম্ন কঠোরতা মান অনুযায়ী calibrated করা যেতে পারে,কঠোরতা মান আরো সঠিক.
7. সমস্ত পরীক্ষার পরামিতি এবং ফলাফল এক্সেল ফরম্যাটে ইউএসবি ফ্ল্যাশ ডিস্কে সংরক্ষণ করা হয়, যা তথ্য প্রক্রিয়াকরণ এবং পরীক্ষার রিপোর্ট আউটপুট জন্য সুবিধাজনক;
8. বিভিন্ন কঠোরতা মান একে অপরের মধ্যে রূপান্তর করা হয়;
9. টেস্ট সেটিং পরামিতি পাসওয়ার্ড দ্বারা সুরক্ষিত হয়;
10. কমপক্ষে ৩টি ভাষা যেমন চীনা এবং ইংরেজি পাওয়া যায়;
11. RS-232 ইন্টারফেসের সাথে, এটি কম্পিউটারের সাথে সংযুক্ত করা যেতে পারে (ঐচ্ছিক);
12- অপশনাল সর্বোচ্চ পরীক্ষার শক্তি ২ কেজি।
প্রযুক্তিগত পরামিতি
|
মডেল
|
HV-1MDT
|
|
পরীক্ষার শক্তি
|
10gf (0.098N),25gf (0.245N),50gf (0.49N),100gf (0.98N),200gf (1.96N),300gf (2.94N),500gf ((4.9N),১ কেজিএফ (৯.৮ এন)
|
|
স্ট্যান্ডার্ড অনুযায়ী
|
GB/T4340.2,এএসটিএম E92
|
|
পরিমাপের রেজোলিউশন
|
0.01 μm
|
|
তথ্য প্রদর্শন আউটপুট
|
8 "টচ স্ক্রিন প্রদর্শন পড়া, 20 ধরনের পরীক্ষার ফলাফল সংরক্ষণ করতে পারেন, ইউ ডিস্ক, ঐচ্ছিক অন্তর্নির্মিত প্রিন্টার এবং RS-232 ইন্টারফেস দিয়ে সজ্জিত
|
|
রূপান্তর রুলার
|
রকওয়েল, ব্রিনেল
|
|
কঠোরতা পরীক্ষার পরিসীমা
|
৮-২৯০০ এইচভি
|
|
টেস্ট ফোর্স প্রয়োগ পদ্ধতি
|
স্বয়ংক্রিয় (লোডিং, রাখা, আনলোডিং)
|
|
বৃহত্তরীকরণ
|
400X ((পরীক্ষা),১০০x(পরীক্ষা ও পর্যবেক্ষণ)
|
|
পরীক্ষার বলের লোড ধরে রাখার সময়
|
1-99s
|
|
সর্বাধিক অনুমোদিত নমুনার উচ্চতা
|
১০০ মিমি
|
|
মাথা এবং দেয়ালের মধ্যে দূরত্ব
|
১৩০ মিমি
|
|
এক্স-ওয়াই টেস্ট বেঞ্চ
|
আকার:১০০*১০০ মিমি সর্বাধিক গতি:২৫*২৫ মিমি
|
|
আকার
|
540*260*650 মিমি
|
|
ওজন
|
প্রায় ৫০ কেজি
|
|
শক্তি
|
AC220V+৫%,৫০-৬০ হার্জ
|
二,HVS - AXY Vickers কঠোরতা স্বয়ংক্রিয় পরিমাপ এবং নিয়ন্ত্রণ সিস্টেম
এইচভিএস-এক্সওয়াই ভিকার্স হার্ডনেস মেজাজিং অ্যান্ড কন্ট্রোল সিস্টেম একটি কম্পিউটার স্বয়ংক্রিয় পরিমাপ এবং নিয়ন্ত্রণ সিস্টেম যা কোম্পানি স্বাধীনভাবে তৈরি করেছে।এটা বিভিন্ন ধরনের Vickers কঠোরতা পরীক্ষক (মাইক্রো-Vickers সহ) সঙ্গে seamlessly সংযুক্ত করা হয়, যা স্বয়ংক্রিয় কঠোরতা পরিমাপ সিস্টেমের একটি নিখুঁত সেট গঠন করে।
স্বয়ংক্রিয় কঠোরতা পরিমাপ প্রধানত বিভিন্ন ধাতু এবং কিছু অ-ধাতব উপকরণগুলির ভিকার্স কঠোরতা পরিমাপের জন্য ব্যবহৃত হয়।এটি তাপ চিকিত্সা পরে ধাতু অংশ এবং অংশ সব ধরণের কঠোরতা পরিমাপ করতে পারেনএকই সময়ে, এটি কার্যকর কঠোরকরণের স্তর, লেপ স্তর এবং ওয়েল্ডিং অংশগুলির তাপ প্রভাবিত অবস্থান নির্ধারণের জন্য উপযুক্ত।এটি বিভিন্ন ধাতব অংশের অভ্যন্তরীণ ধাতুসংক্রান্ত কাঠামো পর্যবেক্ষণ এবং সংগ্রহ করতে ব্যবহার করা যেতে পারে, ছবি প্রদর্শন এবং মুদ্রণ করুন।
এই সিস্টেমটি তাপ চিকিত্সা করা ওয়ার্কপিসের পৃষ্ঠের কঠোরতা, কঠোরতার গ্রেডিয়েন্টের বন্টন বক্ররেখা এবং কার্যকর কঠোরকরণের স্তরের গভীরতা পরিমাপের জন্য বিশেষভাবে উপযুক্ত।
প্রযুক্তিগত পরামিতি
1. ক্যামেরার ভিতরে 5 মেগাপিক্সেল আছে, এবং ইমেজ পরিষ্কার.
2অপারেটিং সিস্টেমঃ উইন্ডোজ ১০
3. উচ্চ নির্ভুলতা স্বয়ংক্রিয় এক্স-ওয়াই লোডিং প্ল্যাটফর্ম
|
ড্রাইভ মোটর
|
স্টেপার মোটর
|
|
ড্রাইভারের নিয়ন্ত্রণ
|
এক্স-ওয়াই অক্ষের গতি সফটওয়্যারের মাধ্যমে নমনীয়ভাবে পরিবর্তন করা যায়।
|
|
আকার
|
110 × 110 মিমি
|
|
সর্বাধিক চলমান দূরত্ব
|
এক্স-ওয়াই অক্ষের দিকে 50 × 50 মিমি
|
|
ন্যূনতম চলমান দূরত্ব
|
1mm
|
|
গতি
|
১-১০ মিমি/সেকেন্ড,সামঞ্জস্যযোগ্য
|
|
স্থানচ্যুতি পুনরাবৃত্তি নির্ভুলতা
|
১ম-৩ম ভিতরে
|
|
প্ল্যাটফর্মের গতির মোড সেটিং
|
আপনি ইন্টারফেসের যেকোনো পয়েন্টে ক্লিক করতে পারেন স্বয়ংক্রিয়ভাবে পয়েন্ট নির্বাচন করুন, আপনি সোজা রেখার শুরু অবস্থান এবং র্যান্ডম আন্দোলনের অবস্থান সেট করতে পারেন,মাউস ক্লিকের মাধ্যমে স্বয়ংক্রিয় X-Y স্থানচ্যুতি প্ল্যাটফর্ম ক্যারিয়ার পর্যায়ের জন্য 8 নির্দেশাবলীর অবাঞ্ছিত আন্দোলন নিয়ন্ত্রণ, গতি সামঞ্জস্য করা যেতে পারে, স্বয়ংক্রিয়ভাবে পুনরায় সেট করতে পারেন, নির্বিচারে পুনরায় সেট করতে পারেন কোঅর্ডিনেট শূন্য
|
4. পরিমাপ ও নিয়ন্ত্রণ সফটওয়্যার
|
সিস্টেমের বর্ণনা
|
স্বয়ংক্রিয়ভাবে অবিচ্ছিন্ন চাপ, লোড বজায় রাখা, পড়া, তথ্য রেকর্ডিং সম্পূর্ণ করুন, একটি পরিমাপ পদ্ধতি নির্বাচন করে সমস্ত পরিমাপ স্বয়ংক্রিয়ভাবে দ্রুত সম্পন্ন হবে;
বিভিন্ন চাহিদা অনুযায়ী সরল রেখা, জিগজ্যাগ রেখা, বৃত্ত, আর্ক, র্যান্ডম পয়েন্ট, ম্যাট্রিক্স এবং স্ব-শিক্ষার মোড নির্বাচন করুন;ডাটা প্রসেসিং সফটওয়্যারটি মসৃণ নয় এমন পৃষ্ঠের অ-পরিচ্ছন্ন ইন্ডেন্টেশনগুলির পাঠযোগ্যতা উন্নত করতে ব্যবহৃত হয়;
নমুনার ধারাবাহিক পরিমাপের পর গঠিত শক্ত স্তরের গভীরতা একটি টেবিলের আকারে প্রদর্শিত হতে পারে।
সহজেই সমস্ত ধরণের ডেটা পরিমাপ ডেটা, কঠোরতা মান টেবিল, কঠোর স্তর গভীরতা, সর্বোচ্চ, গড়, সর্বনিম্ন মান আউটপুট করতে পারেন।
|
|
কঠোরতা পরীক্ষক নিয়ন্ত্রণ
|
কঠোরতা পরীক্ষক স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত হতে পারেঃ স্বয়ংক্রিয় টাওয়ার (উদ্দেশ্য লেন্স, ইন্ডেন্টার, লক্ষ্য লেন্স স্বয়ংক্রিয় সুইচ), স্বয়ংক্রিয় লোডিং, স্বয়ংক্রিয় পরিমাপ নিয়ন্ত্রণ
আপনি মাইক্রো কঠোরতা পরীক্ষক এর আলোর উৎস উজ্জ্বলতা সেট করতে পারেন
রূপান্তর জন্য নিয়ন্ত্রণ লক্ষ্য নির্বাচন করুন এবং পরামিতি পরিবর্তন গণনা করার জন্য সফটওয়্যার ইন্টারফেসে প্রতিফলিত
স্বয়ংক্রিয়ভাবে লোড অবস্থান, লোড, রাখা, আনলোড এবং স্বয়ংক্রিয়ভাবে পরিমাপ লক্ষ্য অবস্থানে ফিরে durometer indenters নির্বাচন করুন বা নিয়ন্ত্রণ শুরু
Durometer দ্বারা সেট লোড স্বয়ংক্রিয়ভাবে সফটওয়্যার ইন্টারফেসে প্রতিফলিত করা যেতে পারে
|
|
কন্ট্রোল অবজেক্ট প্ল্যাটফর্ম মোশন মোড (প্যাটেন)
|
সফটওয়্যার সিস্টেম প্রোগ্রামিং এবং চলন্ত জন্য স্বয়ংক্রিয় লোডিং প্ল্যাটফর্ম নিয়ন্ত্রণ করতে পারেন, যা হতে পারেঃ
1) পরিমাপ মোড (এলোমেলো A)
এই মোডটি ব্যবহার করে একটি ঐচ্ছিক বিন্দুকে বন্ধ করুন এবং পড়ুন।
2) পরিমাপ মোড (এলোমেলো বি)
যেকোনো পয়েন্ট পরিমাপ করুন এবং পড়ুন। যেকোনো কোণায় নির্বাচিত স্থানাঙ্ক অবস্থান ঘোরান।
3) ট্রান্সভার্সাল (এক্স-অক্ষ দিক) চাপ এবং পড়া
4) লম্বা (Y অক্ষ দিক) চাপ এবং পড়া
5) পরিমাপ মোড (লাইন সেট A)
এই মোডটি ব্যবহার করে একটি কৌণিক দিকের পৃষ্ঠকে চাপুন এবং পড়ুন (জিগজ্যাগ আন্দোলন, অর্থাৎ, ভাঙা লাইন আন্দোলনের কঠোর স্তর গভীরতা পরিমাপ) ।
6) পরিমাপ মোড (লাইন সেট বি)
এই মোডটি নিয়মিত চাপ এবং পাঠের জন্য ব্যবহার করুন।
৭) মোবাইল প্রোগ্রামিং পদ্ধতি যেমন ট্র্যাজেক্টরি কোঅর্ডিনেট মুভমেন্ট
উপরে 8 লাইন একই সময়ে সেট করা যাবে, প্রতিটি লাইন 999 অবস্থান সেট করতে পারেন
|
|
পরিমাপ পদ্ধতি
|
স্বয়ংক্রিয় মোডঃ স্বয়ংক্রিয় লোড + স্বয়ংক্রিয় পরিমাপ + পরিমাপের ফলাফল স্বয়ংক্রিয় প্রদর্শন
অপশনাল ম্যানুয়াল মোড পরিমাপ
|
|
ইমেজ অ্যাক্সিভেশন/প্রতিষ্ঠা পদ্ধতি
|
১২ মিলিয়ন রেজোলিউশনের উচ্চমানের এবং উচ্চ-রেজোলিউশনের ক্যামেরা এবং বড় আকারের মূল চিত্র সংগ্রহ গ্রহণ করা;বিভিন্ন ইমেজ কম্প্রেশন পদ্ধতি ব্যবহার করা সুবিধাজনক (স্টোরেজ ফরম্যাটের জন্য গৃহীত চিত্র এবং পরিমাপের ফলাফল), ইমেজ স্টোরেজ ফরম্যাট BMP, JPG এবং অন্যান্য সাধারণ ফাইল ফরম্যাট) ।
স্বয়ংক্রিয় ভিকার্স ইন্ডেন্টেশন পরিমাপ সিস্টেম পিক্সেল স্বীকৃতি প্রযুক্তি গ্রহণ করে এবং বিশেষ ভিকার্স কঠোরতা ইন্ডেন্টেশন বিশ্লেষণ সফটওয়্যারের মাধ্যমে ইন্ডেন্টেশন ইমেজ বিশ্লেষণ করে,এবং বিশ্লেষণ সফটওয়্যার ডিজিটাল ইমেজ প্রসেসিং প্রযুক্তি প্রান্ত বিভাজন অ্যালগরিদম গ্রহণ পরীক্ষামূলক ইন্ডেন্টেশন প্রান্ত নিষ্কাশন, এবং তারপর মাইক্রো কঠোরতা ইন্ডেন্টেশন প্রান্ত নিষ্কাশন পদ্ধতি wavelet মাল্টি-রিজোলিউশন তত্ত্ব সঙ্গে পরীক্ষা ইন্ডেন্টেশন নমুনা সংকেত বিশ্লেষণ করা হয়,এবং ন্যূনতম বর্গক্ষেত্র পদ্ধতির সাথে ইন্ডেন্টেশন প্রান্ত লাইন ফিট করতে, এটি দ্রুত এবং নির্ভুলভাবে বের করতে পারে এবং স্বয়ংক্রিয়ভাবে মাইক্রোস্ট্রাকচারের ভিকার্স কঠোরতা পরীক্ষার ইন্ডেন্টেশন এলাকা থেকে ভিকার্স কঠোরতা মান গণনা করতে পারে,এবং অ-সমতল পৃষ্ঠের অ-পরিচ্ছন্ন ইন্ডেন্টেশনটির পাঠযোগ্যতা উন্নত করুন.
|
|
স্বয়ংক্রিয় পরিমাপের সময়
|
প্রায় 0.3 সেকেন্ড/1 ইন্ডেন্টেশন
|
|
পুনরাবৃত্তিকর ইন্ডেন্টেশন পরিমাপ
|
±1.0% (700HV/500gf)
|
|
ন্যূনতম ইন্ডেন্টেশন পরিমাপ করা যায়
|
প্রায় ৫mm (স্বয়ংক্রিয় পরিমাপ)
|
|
সর্বনিম্ন পরিমাপ ইউনিট
|
0.01mm
|
|
ভাষা
|
ইংরেজি
|
|
ডেটা আউটপুট ফরম্যাট/
সম্পাদনা ফাংশন
|
ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী পরিদর্শন প্রতিবেদন কাস্টমাইজ করা যেতে পারে;
ডাটা প্রসেসিং সফটওয়্যারের মাধ্যমে, নমুনার অবিচ্ছিন্ন পরিমাপের পরে গঠিত কঠোর স্তরের গভীরতা টেবিলের আকারে প্রদর্শিত হতে পারে।
সহজেই বিভিন্ন পরিমাপ তথ্য, কঠোরতা মান টেবিল, কঠোর স্তর গভীরতা, সর্বোচ্চ, গড়, সর্বনিম্ন, প্রদর্শন এবং কঠোরতা মান সঙ্গে আউটপুট রঙ ইমেজ আউটপুট করতে পারেন;
কঠোরতা মান, কঠোরতা টেবিল, কঠোর স্তর গভীরতা চার্ট, image insertion and other data can be flexibly edited and printed in "WORD" (optional "EXCEL") test report containing mathematical statistics and hardened layer depth curve and saved (WORD format) (optional "EXCEL"), এছাড়াও পর্যবেক্ষণ নমুনা টপোগ্রাফি মুদ্রণ এবং সংরক্ষণ করতে পারেন।এবং ধাতুবিদ্যা বিশ্লেষণ বিভিন্ন প্রসারিত অবজেক্ট ল্যান্স অধীনে তৈরি করা হয়.
|
