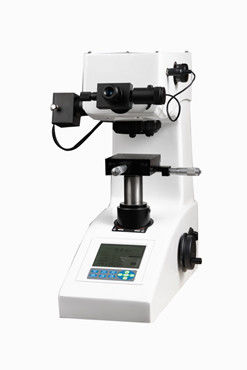

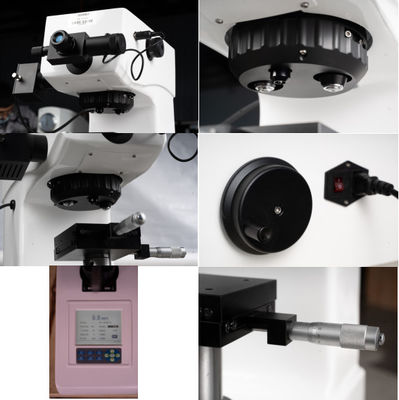

HVS-100MDX-AXY সম্পূর্ণ স্বয়ংক্রিয় টাওয়ার ডিজিটাল ডিসপ্লে টাচ স্ক্রিন ভিকার্স কঠোরতা পরীক্ষক

ড্রাইভ মোটর

স্টেপার মোটর

ড্রাইভ নিয়ন্ত্রণ

XY অক্ষের চলন্ত গতি সফ্টওয়্যার দ্বারা নমনীয়ভাবে পরিবর্তন করা যেতে পারে

আকার

110 × 110mm

সর্বোচ্চ চলন্ত দূরত্ব

XY দিকে 50 × 50 মিমি

ন্যূনতম চলন্ত দূরত্ব

1ভাষাভাষা

চলন্ত গতি

1-10mm/sec, সামঞ্জস্যযোগ্য

স্থানচ্যুতি পুনরাবৃত্তিযোগ্যতা

1um-3um এর মধ্যে

স্টেজ মুভমেন্ট মোড সেটিং

আপনি মাউস দিয়ে ইন্টারফেসের যেকোনো পয়েন্টে ক্লিক করে স্বয়ংক্রিয়ভাবে পয়েন্ট নির্বাচন করতে পারেন, সরলরেখার শুরুর অবস্থান এবং র্যান্ডম মুভমেন্টের অবস্থান সেট করতে পারেন এবং মাউস ক্লিক করে 8 দিকে স্বয়ংক্রিয় XY ট্রান্সলেশন স্টেজের চলাচল নিয়ন্ত্রণ করতে পারেন। আপনি গতি সামঞ্জস্য করতে পারেন, স্বয়ংক্রিয়ভাবে রিসেট করতে পারেন এবং স্থানাঙ্কগুলি ইচ্ছামত পরিষ্কার করতে পারেন।

সিস্টেমের বিবরণ

এটি প্যানোরামিক স্ক্যানিং এবং এজ স্ক্যানিং করতে পারে। এটিক্রমাগত চাপ, লোড হোল্ডিং, রিডিং এবং ডেটা রেকর্ডিং স্বয়ংক্রিয়ভাবে সম্পন্ন করতে পারে। একটি পরিমাপ পদ্ধতি নির্বাচন করে, সমস্ত পরিমাপ স্বয়ংক্রিয়ভাবে এবং দ্রুত সম্পন্ন হবে।

আপনার প্রয়োজন অনুযায়ী সরলরেখা, জিগজ্যাগ লাইন, বৃত্ত, আর্ক, র্যান্ডম পয়েন্ট, ম্যাট্রিক্স এবং সেলফ-লার্নিং মোড থেকে চয়ন করুন; ডেটা প্রসেসিং সফ্টওয়্যারের মাধ্যমে মসৃণ নয় এমন পৃষ্ঠের অস্পষ্ট ইন্ডেন্টেশনগুলির পঠনযোগ্যতা উন্নত করুন;

নমুনার অবিচ্ছিন্ন পরিমাপের পরে গঠিত হার্ডেনড লেয়ারের গভীরতা টেবিল আকারে প্রদর্শিত হতে পারে;

এটি সুবিধাজনকভাবে বিভিন্ন পরিমাপ ডেটা, হার্ডনেস মান টেবিল, হার্ডেনড লেয়ারের গভীরতা, সর্বোচ্চ মান, গড় মান এবং সর্বনিম্ন মান আউটপুট করতে পারে।

হার্ডনেস টেস্টার নিয়ন্ত্রণ

হার্ডনেস টেস্টারগুলির স্বয়ংক্রিয় নিয়ন্ত্রণ: স্বয়ংক্রিয় টারেট (উদ্দেশ্য লেন্স, ইন্ডেন্টার, উদ্দেশ্য লেন্সের স্বয়ংক্রিয় সুইচিং), স্বয়ংক্রিয় লোডিং, স্বয়ংক্রিয় পরিমাপ নিয়ন্ত্রণ

মাইক্রোহার্ডনেস টেস্টারগুলির আলোর উৎসের উজ্জ্বলতা সেট করা যেতে পারে

উদ্দেশ্য লেন্সের রূপান্তর নিয়ন্ত্রণ করতে এবং সফ্টওয়্যার ইন্টারফেসে গণনা প্যারামিটার পরিবর্তনের প্রতিফলন নির্বাচন করুন

হার্ডনেস টেস্টার ইন্ডেন্টারকে স্বয়ংক্রিয়ভাবে লোড পজিশনে প্রবেশ করতে, লোড করতে, ধরে রাখতে, আনলোড করতে এবং স্বয়ংক্রিয়ভাবে পরিমাপ লেন্স পজিশনে ফিরে যেতে নির্বাচন করুন বা শুরু করুন

হার্ডনেস টেস্টার দ্বারা সেট করা লোড স্বয়ংক্রিয়ভাবে সফ্টওয়্যার ইন্টারফেসে প্রতিফলিত হতে পারে

স্টেজ নিয়ন্ত্রণ করুন (প্যাটেন)

সফ্টওয়্যার সিস্টেম প্রোগ্রাম করা চলাচল সম্পাদন করতে স্বয়ংক্রিয় স্টেজ নিয়ন্ত্রণ করতে পারে এবং সম্পাদন করতে পারে:

1) পরিমাপ মোড (র্যান্ডম এ)

একটি নির্বিচারে পয়েন্ট পাঞ্চ এবং পড়তে এই মোডটি ব্যবহার করুন।

2) পরিমাপ মোড (র্যান্ডম বি)

যেকোনো পয়েন্ট পরিমাপ এবং পড়ুন। নির্বাচিত স্থানাঙ্ক অবস্থানকে যেকোনো কোণে ঘোরান।

3) অনুভূমিক (X-অক্ষ) চাপ এবং পড়া সম্পাদন করুন

4) উল্লম্ব (Y-অক্ষ দিক) চাপ এবং পড়া

5) পরিমাপ মোড (লাইন সেট এ)

পৃষ্ঠের উপর একটি কোণযুক্ত দিকে (জেড-আকৃতির চলাচল, অর্থাৎ কেস ডেপথ পরিমাপের জন্য ভাঙা লাইন চলাচল) আঘাত এবং পড়তে এই মোডটি ব্যবহার করুন।

6) পরিমাপ মোড (লাইন সেট বি)

নির্দিষ্ট বিরতিতে আঘাত এবং পড়তে এই মোডটি ব্যবহার করুন।

7) ট্র্যাক কোঅর্ডিনেট মুভমেন্ট এবং অন্যান্য মুভমেন্ট প্রোগ্রামিং পদ্ধতি

উপরেরগুলি একই সাথে 8টি সরলরেখা সেট করতে পারে, এবং প্রতিটি সরলরেখা 999টি অবস্থান সেট করতে পারে

পরিমাপ পদ্ধতি

স্বয়ংক্রিয় মোড: স্বয়ংক্রিয় লোডিং + স্বয়ংক্রিয় পরিমাপ + পরিমাপ ফলাফলের স্বয়ংক্রিয় প্রদর্শন

ঐচ্ছিক ম্যানুয়াল মোড পরিমাপ

চিত্র অধিগ্রহণ / স্বীকৃতি পদ্ধতি

উচ্চ-মানের, উচ্চ-রেজোলিউশন ক্যামেরা ব্যবহার করে 5 মিলিয়ন রেজোলিউশন এবং বড় আকারের মূল চিত্র অধিগ্রহণ; একাধিক চিত্র সংকোচন পদ্ধতি ব্যবহার করা সুবিধাজনক (চিত্র এবং পরিমাপের ফলাফল BMP এবং JPG এর মতো সাধারণ ফাইল ফর্ম্যাটে সংরক্ষণ করা হয়)।

স্বয়ংক্রিয় ভিকার্স ইন্ডেন্টেশন পরিমাপ ব্যবস্থা পিক্সেল স্বীকৃতি প্রযুক্তি ব্যবহার করেডেডিকেটেড ভিকার্স হার্ডনেস ইন্ডেন্টেশন বিশ্লেষণ সফ্টওয়্যার ব্যবহার করে ইন্ডেন্টেশন চিত্র বিশ্লেষণ করে।বিশ্লেষণ সফ্টওয়্যারটি পরীক্ষার ইন্ডেন্টেশন প্রান্ত বের করার জন্য ডিজিটাল চিত্র প্রক্রিয়াকরণ প্রযুক্তি এবং প্রান্ত বিভাজন অ্যালগরিদম ব্যবহার করে, এবং তারপর পরীক্ষার ইন্ডেন্টেশনের স্যাম্পলিং সিগন্যাল বিশ্লেষণ করার জন্য ওয়েভলেট মাল্টি-রেজোলিউশন তত্ত্ব ব্যবহার করে। ইন্ডেন্টেশন প্রান্তের সরলরেখা ফিট করার জন্য সর্বনিম্ন বর্গ পদ্ধতি ব্যবহার করা হয় যাতে মাইক্রোহার্ডনেস ইন্ডেন্টেশন প্রান্ত বের করা যায়। এই পদ্ধতিটি মাইক্রোস্ট্রাকচার ভিকার্স হার্ডনেস পরীক্ষার ইন্ডেন্টেশন এলাকা দ্রুত এবং নির্ভুলভাবে বের করতে পারে এবং ভিকার্স হার্ডনেস মান স্বয়ংক্রিয়ভাবে গণনা করতে পারে, যার ফলেমসৃণ নয় এমন পৃষ্ঠের অস্পষ্ট ইন্ডেন্টেশনগুলির পঠনযোগ্যতা উন্নত হয়।

স্বয়ংক্রিয় পরিমাপ সময়

প্রায় 0.3 সেকেন্ড/1 ইন্ডেন্টেশন

পরিমাপের পুনরাবৃত্তিযোগ্যতা

±1.0% (700HV/500gf)

ন্যূনতম পরিমাপযোগ্য ইন্ডেন্টেশন

প্রায় 5ভাষা(স্বয়ংক্রিয় পরিমাপ)

পরিমাপের ক্ষুদ্রতম একক

0.01ভাষাভাষা

ইংরেজি

ডেটা আউটপুট ফর্ম্যাট/

সম্পাদনা বৈশিষ্ট্য

ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে পরিদর্শন প্রতিবেদন কাস্টমাইজ করা যেতে পারে;

ডেটা প্রসেসিং সফ্টওয়্যারের মাধ্যমে, নমুনার অবিচ্ছিন্ন পরিমাপের পরে গঠিত হার্ডেনড লেয়ারের গভীরতার মানগুলি টেবিল আকারে প্রদর্শিত হতে পারে;

এটি সুবিধাজনকভাবে বিভিন্ন পরিমাপ ডেটা, হার্ডনেস মান টেবিল, হার্ডেনড লেয়ারের গভীরতা, সর্বোচ্চ মান, গড় মান, সর্বনিম্ন মান আউটপুট করতে পারে এবং হার্ডনেস মান সহ রঙিন চিত্রগুলি প্রদর্শন এবং আউটপুট করতে পারে;

হার্ডনেস মান, হার্ডনেস টেবিল, হার্ডেনড লেয়ারের গভীরতার গ্রাফ এবং চিত্র সন্নিবেশ ডেটা WORD (EXCEL ঐচ্ছিক) এ নমনীয়ভাবে সম্পাদনা এবং মুদ্রণ করা যেতে পারে যাতে গাণিতিক পরিসংখ্যান এবং হার্ডেনড লেয়ারের গভীরতার বক্ররেখা (WORD ফর্ম্যাট) (EXCEL ঐচ্ছিক) সহ পরীক্ষার প্রতিবেদন তৈরি করা যায়। পর্যবেক্ষণ করা নমুনার টপোগ্রাফিও মুদ্রণ এবং সংরক্ষণ করা যেতে পারে, সরাসরি ইন্ডেন্টেশন এবং পটভূমির মাইক্রোস্ট্রাকচার প্রতিফলিত করে। বিভিন্ন বিবর্ধন উদ্দেশ্য লেন্সের অধীনে মেটালোগ্রাফিক বিশ্লেষণ এবং পর্যবেক্ষণও করা যেতে পারে।
