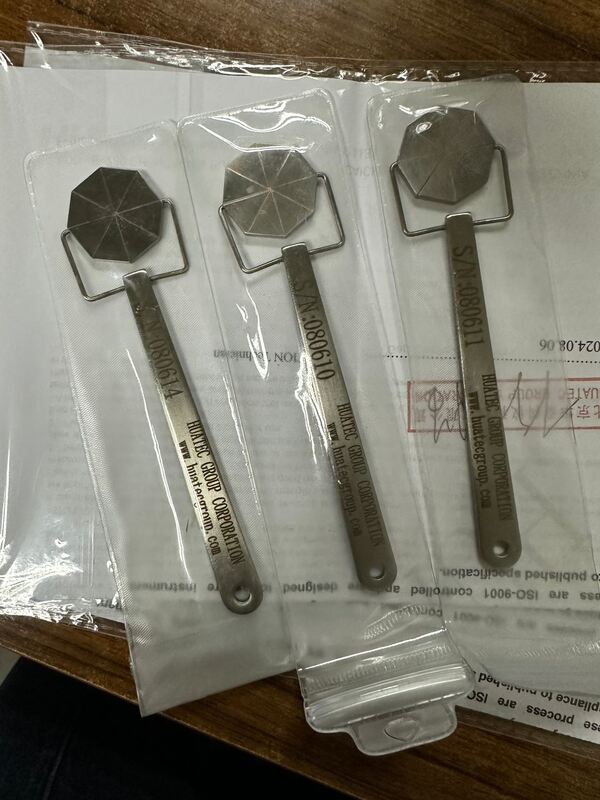

ম্যাগনাফ্লাক্স পাই ফিল্ড ইন্ডিকেটর

ম্যাগনাফ্লাক্স পাই ফিল্ড ইন্ডিকেটর

ওভারভিউ

পাই গেজ একটি পৃষ্ঠের চৌম্বকীয় প্রবাহের দিকটি দ্রুত যাচাই করার জন্য একটি সরঞ্জাম। এটি আটটি লৌহঘটিত অংশ থেকে তৈরি, একটি একক অংশে ব্রেস করা হয়, যা ননফেরাস বিচ্ছিন্নতার একটি তারকা প্যাটার্ন প্রদান করে। আটটি রৈখিক বিচ্ছিন্নতা সমস্ত দিক নির্দেশ করে। সাধারণত জোয়াল পরিদর্শনের জন্য শুকনো গুঁড়ো দিয়ে ব্যবহার করা হয়, পাই গেজ যেকোন কোণে ধরে রাখা যেতে পারে এবং চৌম্বকীয় প্রবাহের দিকে লম্বভাবে ইঙ্গিত তৈরি করবে। পিভট সহ অ লৌহঘটিত হ্যান্ডেল।

নির্দেশনা

পাই গেজটিকে পরীক্ষার পৃষ্ঠে যতটা সম্ভব সমতল রাখুন এবং দৃশ্যমান পাই বিভাগগুলি নীচের দিকে রাখুন। পৃষ্ঠকে চুম্বকীয় করুন এবং চৌম্বকীয় কণা প্রয়োগ করুন। চৌম্বকীয় প্রবাহের দিক অতিক্রম করে রেখা বরাবর ইঙ্গিত তৈরি হবে। চৌম্বকীয় প্রবাহের লম্ব ইঙ্গিতগুলি একটি কোণে ইঙ্গিতগুলির চেয়ে শক্তিশালী এবং আরও ভালভাবে সংজ্ঞায়িত হবে। কোনো ইঙ্গিতই চৌম্বক প্রবাহের সমান্তরাল (সারিবদ্ধভাবে) গঠন করবে না। দ্রষ্টব্য: পাই গেজ চৌম্বক ক্ষেত্রের শক্তি নির্দেশ করে না।
