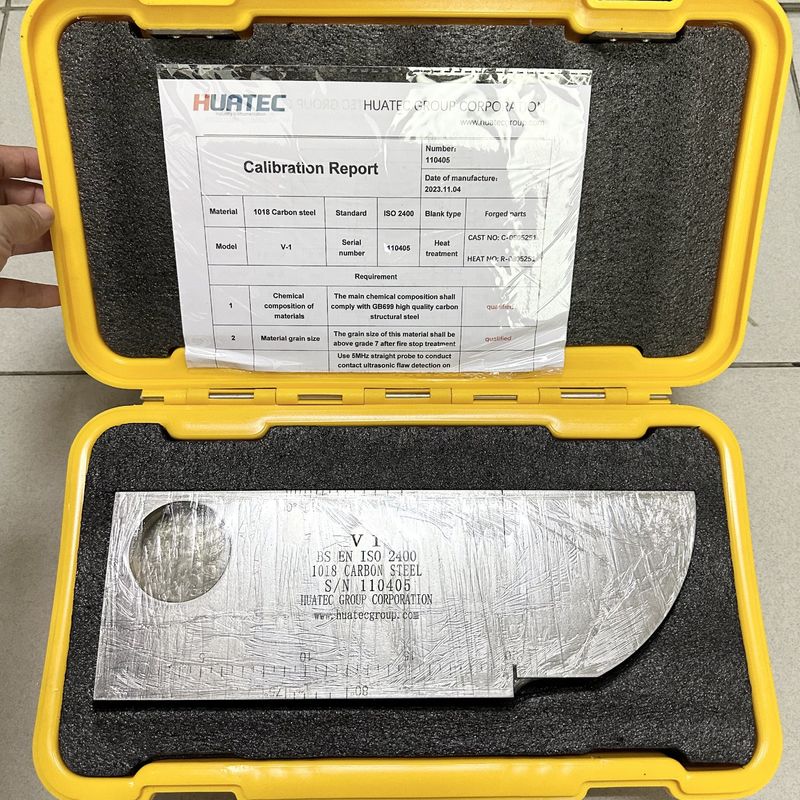

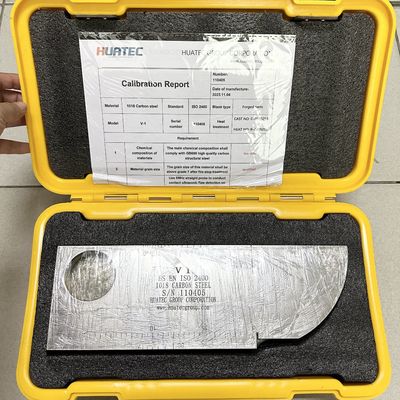

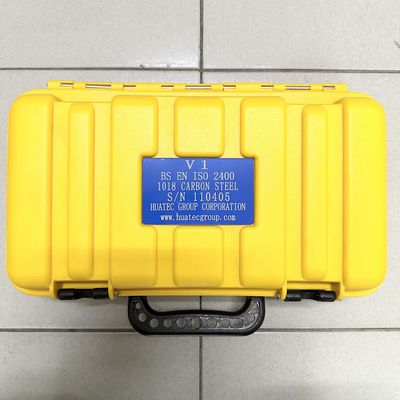

আইআইডব্লিউ ভি১ ক্যালিব্রেশন ব্লক

আইআইডব্লিউ ভি১ ক্যালিব্রেশন ব্লক

স্ট্যান্ডার্ড: আইএসও২৪০০-১৯৭২ই

আইআইডব্লিউ টেস্ট ব্লক (ভি-১ টেস্ট ব্লক) ডাচ টেস্ট ব্লক নামেও পরিচিত। এটি একটি আন্তর্জাতিক স্ট্যান্ডার্ড টেস্ট ব্লক যা ইন্টারন্যাশনাল ওয়েল্ডিং ইনস্টিটিউট (আইআইডব্লিউ) দ্বারা অনুমোদিত এবং ইন্টারন্যাশনাল অর্গানাইজেশন ফর স্ট্যান্ডার্ডাইজেশন (আইএসও) দ্বারা সুপারিশকৃত। এর আকৃতি এবং আকার চিত্র ১-১ এ দেখানো হয়েছে:

ব্যবহারের প্রধান বিষয়:

(১) ২৫ মিমি পুরুত্বের টেস্ট ব্লক ব্যবহার করে ত্রুটি সনাক্তকারীর ডাইনামিক রেঞ্জ, হরাইজন্টাল লিনিয়ারিটি এবং লংগিটিউডিনাল ওয়েভ সনাক্তকরণ রেঞ্জ পরিমাপ করা যেতে পারে;

(২) ৫০ আর্ক এবং ১.৫ থ্রু হোল অব্লিক প্রোবের রিফ্র্যাকশন অ্যাঙ্গেল এবং লংগিটিউডিনাল ওয়েভ স্ট্রেট প্রোবের সংবেদনশীলতা মার্জিন নির্ধারণ করতে ব্যবহৃত হয়। এটি স্ট্রেট প্রোবের ব্লাইন্ড এরিয়ার আকার এবং প্রোবের সাথে পরিমাপ যন্ত্রের প্রবেশ ক্ষমতা মোটামুটি অনুমান করতেও ব্যবহার করা যেতে পারে।

(৩) R100mm আর্ক সারফেস ব্যবহার করে ইনক্লাইন্ড প্রোবের ইনসিডেন্স পয়েন্ট এবং ব্লাইন্ড এরিয়া পরিমাপ করা হয়, এবং টাইম অ্যাক্সিস প্রোপোরশন ও জিরো পয়েন্ট সংশোধন করা যেতে পারে;

(৪) ৮৫ মিমি, ৯১ মিমি এবং ১০০ মিমি নচ প্লেন ব্যবহার করে স্ট্রেট প্রোবের লংগিটিউডিনাল রেজোলিউশন পরিমাপ করা যেতে পারে;

(৫) ইনক্লাইন্ড প্রোবের সাউন্ড বিম স্কিউ অ্যাঙ্গেল পরিমাপ করতে টেস্ট ব্লকের রাইট অ্যাঙ্গেল এজ ব্যবহার করুন।

স্পেসিফিকেশন:

বিবরণ:
শিয়ার এবং লংগিটিউডিনাল ট্রান্সডিউসারগুলির ক্যালিব্রেশন এবং শিয়ার ওয়েজ এক্সিট পয়েন্ট ও রিফ্র্যাক্টেড অ্যাঙ্গেলের যাচাইকরণের জন্য ব্যবহৃত হয়। রেজোলিউশন এবং সংবেদনশীলতা পরীক্ষা করার জন্যও ব্যবহার করা যেতে পারে।
