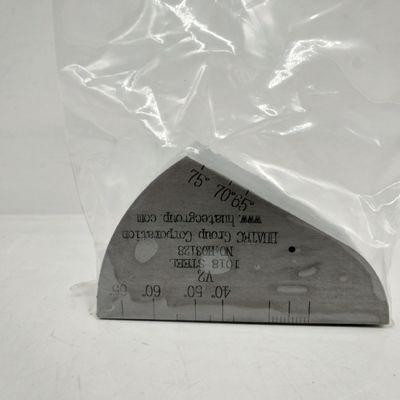

IIW V2 ক্রমাঙ্কন ব্লক

IIW V2 ক্যালিব্রেশন ব্লক

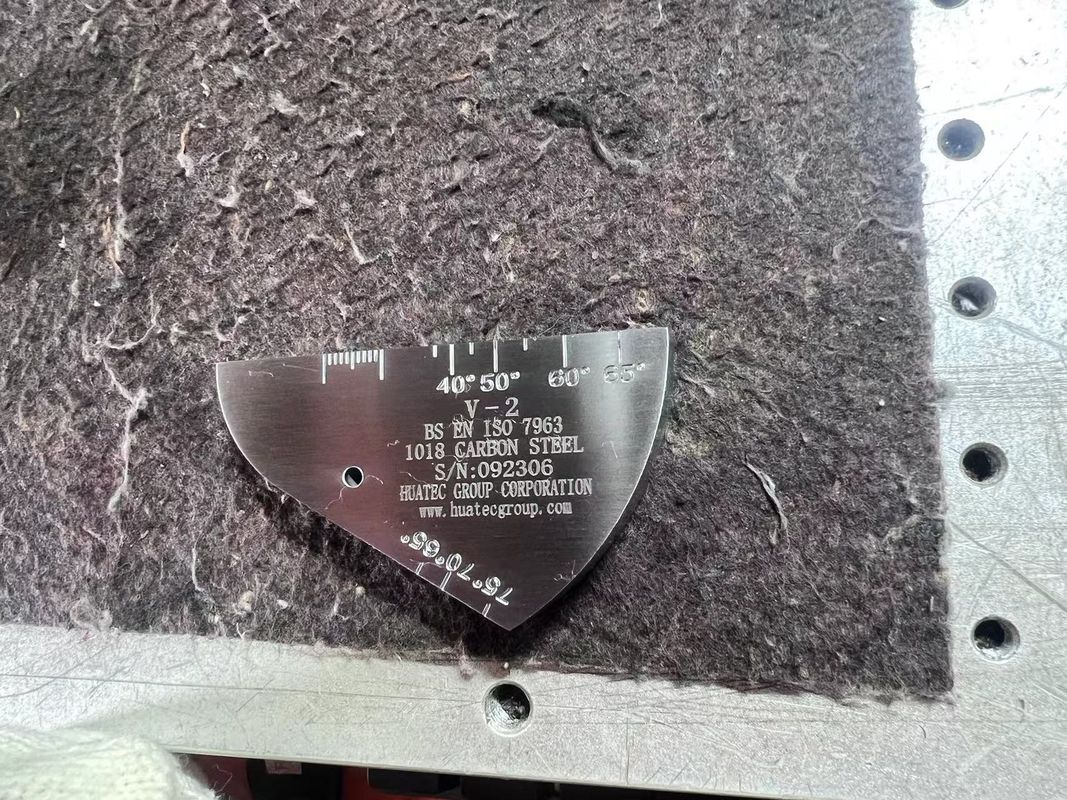

IIW2 টেস্ট ব্লক (V-2 টেস্ট ব্লক) হল ইন্টারন্যাশনাল ওয়েল্ডিং সোসাইটি কর্তৃক অনুমোদিত স্ট্যান্ডার্ড টেস্ট ব্লক। IIW টেস্ট ব্লকের সাথে V-2 (DIN54122) তুলনা করলে, V-2 টেস্ট ব্লকের সুবিধা হল হালকা ওজন এবং বহন করা সহজ, বিশেষ করে ফিল্ড ব্যবহারের জন্য উপযুক্ত। চিত্র ১-২ দেখুন।

ব্যবহারের প্রধান বিষয়:

(১) R50mm ব্যাসার্ধের একটি আর্ক রিফ্লেকশন সারফেস ব্যবহার করে ইনসিডেন্ট পয়েন্ট এবং ইনক্লাইন্ড প্রোবের সেনসিটিভিটি মার্জিন পরিমাপ করা হয়;

(২) ৫-পাস হোলের রিফ্লেকশন সারফেস ব্যবহার করে, টিল্ট প্রোবের রিফ্র্যাকশন রেঞ্জ যথাক্রমে ৪৫°-৬৫° এবং ৬৫°-৭৫°।

(৩) ১২.৫মিমি পুরুত্বের নিচের একাধিক পি-ওয়েভ রিফ্লেকশন ব্যবহার করে ফ্লও ডিটেক্টরের হরাইজন্টাল এবং ভার্টিকাল লিনিয়ারিটি পরিমাপ করা যেতে পারে;

(৪) টাইম অ্যাক্সিস এবং জিরো পয়েন্ট সংশোধন করার জন্য R25 এবং R50 দুটি আর্ক সারফেস ব্যবহার করা হয়।

বিবরণ

মিনিচার শিয়ার ওয়েভ প্রোব ইনডেক্স, টাইম বেস, বিম অ্যাঙ্গেল এবং গেইন অন-সাইট চেকিংয়ের জন্য ১২.৫মিমি পুরুত্বের ছোট ক্যালিব্রেশন ব্লক

 স্পেসিফিকেশন

 টেস্ট রিপোর্ট
HUATEC পণ্যের গুণমান কঠোরভাবে নিশ্চিত করে, এবং প্রতিটি বিক্রি হওয়া টেস্ট ব্লকের জন্য একটি সংশ্লিষ্ট টেস্ট রিপোর্ট সরবরাহ করার প্রতিশ্রুতি দেয়, যা টেস্ট ব্লকের স্পেসিফিকেশন, উপাদান এবং টেস্ট স্ট্যান্ডার্ড রেকর্ড করে। যদি আপনার টেস্ট রিপোর্টের জন্য বিশেষ প্রয়োজনীয়তা থাকে, তাহলে অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন।
