16/64 ইমিশন/রিসিভ পোর্টেবল ফেজড অ্যারে অতিস্বনক ত্রুটি ডিটেক্টর ফেজড অ্যারে ত্রুটি ডিটেক্টর
পরিচিতি

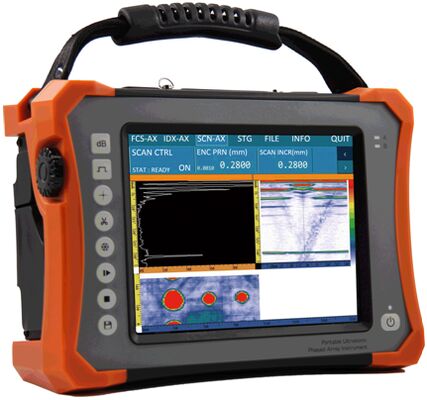

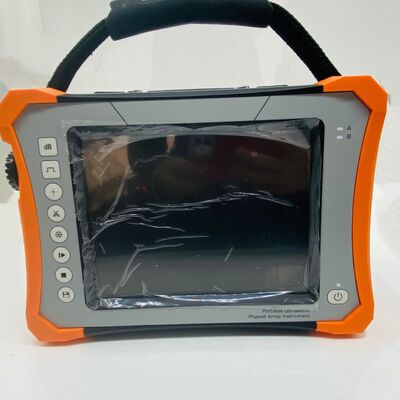

এইচপিএ-৫০০ একটি পোর্টেবল ৬৪ সিএইচ ফেজযুক্ত অ্যারে অতিস্বনক ত্রুটি সনাক্তকারী যা মূলত হুয়াটেক দ্বারা বিকাশ করা হয়েছিল। এটি জলরোধী এবং তেলরোধী, ফ্যান মুক্ত এবং টাচ স্ক্রিন সহ। পুরো প্রক্রিয়া ডেটা লগিং,উদ্ভাবনী পর্যায়ক্রমিক অ্যারে জোন এবং পরিদর্শন পদ্ধতি হচ্ছে সুবিধা, এই মডেলটি উচ্চতর পারফরম্যান্স এবং সমর্থন নিশ্চিত করে, যা এটিকে উচ্চ সি / পি অনুপাতের জন্য তার ধরণের সেরাগুলির মধ্যে করে তোলে।
প্রধান কাজ
★ সেটিং (ফোকাল আইন ও মডেল), ক্যালিব্রেশন এবং পরিদর্শনের মধ্যে নমনীয় ব্রিজিংয়ের জন্য ফাইল এবং এন্ট্রি ম্যানেজমেন্ট সিস্টেম
★ মডুলার কনফিগারেশনঃ এল-স্ক্যান, এস-স্ক্যান, এল-সি-স্ক্যান, এস-সি-স্ক্যান, বিট-ওয়েল্ড, ক্র্যাঙ্কশ্যাফ্ট, পাইপলাইন, টিওএফডি, ইউটি ((প্রচলিত),
★ থ্রিডি সিমুলেশন মডেল
★ চিত্র বিশ্লেষণ
★ তাপ ছড়িয়ে পড়ার প্রাকৃতিক গঠন
★ গতিশীল গভীরতা ফোকাসিং (ডিডিএফ)
★ মসৃণ ফিল্টারিং
★ টাচ স্ক্রিন
★ এসিজি ক্যালিব্রেশন
★ টিসিজি ক্যালিব্রেশন
স্পেসিফিকেশন
চ্যানেল কনফিগারেশন
| মোড |
পিএ |
ইউটি |
টিওএফডি |
| চ্যানেল |
16:64 |
2 |
2 |
শারীরিক বৈশিষ্ট্যাবলী
| প্রদর্শন |
১১ ইঞ্চি ৮০০ এক্স ৬০০ টিএফটি রঙিন প্রদর্শন |
|
ট্রান্সডুসার
বন্দর
|
160-পিনের পিএ ট্রান্সডুসার পোর্ট; লেমো-00 প্রচলিত ট্রান্সডুসার পোর্ট, T-R বা T&R এর জন্য |
| I/O পোর্ট |

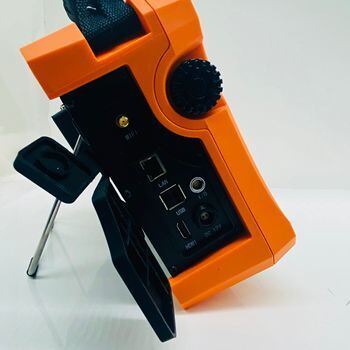

ইউএসবি ২.০ পোর্টঃ2 ((Qty) |
| HDMI; এনকোডার |
| LAN ((গিগাবিট-এনআইসি); |
| ওয়াইফাই |
| I/O (কমিউনিকেশন) |
| ২ ডি এনকোডার |
| স্মৃতিশক্তি |
অন্তর্নির্মিতঃ16G RAM + 4GB FLASH ;SD কার্ড (সর্বোচ্চ 32G পর্যন্ত);
বাহ্যিক:ইউএসবি ড্রাইভ
|
| ওজন |
3.5 কেজি (একটি ব্যাটারি সহ) |
| মাত্রা |
২৮৪ মিমি × ২০২ মিমি × ৯৫ মিমি |
| পাওয়ার সাপ্লাই |
এসিঃ ১০০ ০২৪০ ভোল্ট, ৫০ ০৬০ হার্জ; ডিসিঃ ১২ ভোল্ট |
| চার্জিং |
(ব্যাটারি) ভিতরে বা পৃথকভাবে |
| ব্যাটারির আয়ু |
৬ ঘণ্টা |
| কর্মক্ষমতা |
২৪ ওয়াট |
| ভাষা |
ইংরেজি |
|
তাপমাত্রা
শর্ত
|
পরিবেশেঃ -20°C ∼50°C
সংরক্ষণঃ-২০°সি ০৬০°সি
|
| আইপি |
আইপি ৫৪ |
পারফরম্যান্স স্পেসিফিকেশন
| মোড |
পিএ |
ইউটি |
টিওএফডি |
| পিআরএফ |
৫০ হার্জ ১০ কিলোহার্জ |
৫০ হার্জ ০৫ কিলোহার্জ |
৫০ হার্জ ০৫ কিলোহার্জ |
| ভোল্টেজ |
বাইপোলার,
±45 ̊±100 ভোল্ট,
ধাপে ৫ ভোল্ট
|
নেতিবাচক বর্গক্ষেত্র তরঙ্গ, -75V-250V, প্রতি ধাপে 25V |
নেতিবাচক বর্গক্ষেত্র তরঙ্গ, -75V-250V, প্রতি ধাপে 25V |
| পালস প্রস্থ |
২০ এনএস ০৮০০ এনএস,
প্রতি ধাপে ৫ এনএস
|
20 ¢ 800 এনএস, ধাপে 5 এনএস |
20 ¢ 800 এনএস, ধাপে 5 এনএস |
| ডাম্পিং |
50Ω |
80Ω / 400Ω |
80Ω / 400Ω |
| নমুনা গ্রহণের হার |
১২৫ মেগাহার্টজ |
২০০ মেগাহার্টজ |
২০০ মেগাহার্টজ |
| বিলম্ব নির্ভুলতা |
2.5ns |
N/A |
N/A |
| Rx বিলম্ব |
০৪০ ইউএস |
N/A |
N/A |
| ব্যান্ডউইথ |
0.৫ মেগাহার্টজ ∙ ১৯ মেগাহার্টজ |
0.5 মেগাহার্টজ 15 মেগাহার্টজ |
0.5 মেগাহার্টজ 15 মেগাহার্টজ |
| লাভ |
0.০.৮০ ডিবি |
0.0110.0 ডিবি |
0.0110.0 ডিবি |
| ফিল্টার |
0.৫-৯.৬ মেগাহার্টজ,2.৫-১২.৯ মেগাহার্টজ,
3.8-19MHz ঐচ্ছিক
|
ব্রডব্যান্ড, সংকীর্ণব্যান্ড |
ব্রডব্যান্ড, সংকীর্ণব্যান্ড |
| সংশোধন |
এফ ডব্লিউ |
এফ ডব্লিউ |
আরএফ |
| প্রত্যাখ্যান |
০-৮০% |
০-৮০% |
০-৮০% |
| স্ক্যান মোড |
A/L/S/C |
এ |
এ/ডি |
| ট্রিগারিং |
এনকোডার |
N/A |
এনকোডার |
| স্ক্যান লাইন |
সর্বোচ্চ ১২৮ |
N/A |
N/A |
| স্কিভ |
এল-স্ক্যান:-৮৯°+৮৯°
এস-স্ক্যানঃ- ৮৯°+৮৯°
|
N/A |
N/A |
| স্মার্ট-কল |
গতি/বিলম্ব/এসিজি/টিসিজি/এনকোডার |
ডিএসি/ডিজিএস |
বিলম্ব/এক্স মান/পিসিএস/
ওয়েভ/এনকোডার
|
| পরিসীমা |
0.০১০০০ মিমি,
মিনিট ১ মিমি
|
0.0 ০২০০০ মিমি |
0.0 ০২০০০ মিমি |
|
বিলম্ব প্রদর্শন
(সর্বোচ্চ)
|
১০০০ মিমি |
২০০০ মিমি |
২০০০ মিমি |
|
পালস শিফট
(সর্বোচ্চ)
|
N/A |
২০০০ মিমি |
২০০০ মিমি |
| ইউনিট |
মিমি |
মিমি |
মিমি |
| গেট |
এ/বি |
এ/বি |
এ/বি |
| গেট স্টার্ট |
পরিসীমা মধ্যে উপলব্ধ |
পরিসীমা মধ্যে উপলব্ধ |
পরিসীমা মধ্যে উপলব্ধ |
| গেটের প্রস্থ |
পরিসীমা মধ্যে উপলব্ধ |
পরিসীমা মধ্যে উপলব্ধ |
পরিসীমা মধ্যে উপলব্ধ |
| গেট থ্রেশহোল্ড |
০-১০০% |
৫-৯৫% |
০-১০০% |
| এলার্ম সিগন্যাল |
বাজার / এলইডি |
বাজার / এলইডি |
বাজার / এলইডি |
| স্পটিং |
ক্রম / পাশ |
ক্রম / পাশ |
ক্রম / পাশ |
| রিডিং |
এম্প/পাথ/
অনুভূমিক/গভীরতা
|
এমপি/পাথ
/অনুভূমিক/গভীরতা
|
এমপি/পাথ
/অনুভূমিক/গভীরতা
|
| রেজোলিউশন |
0.5 মিমি |
0.১ মিমি |
0.১ মিমি |
প্রয়োগ
- ইস্পাত কাঠামো, ইউটিলিটি বয়লার, চাপের পাত্রে, পাইপলাইন, পারমাণবিক শক্তির অবকাঠামো, জলযান, তেল ট্যাঙ্ক, ইথিলিন টিউব ইত্যাদির সাধারণ বা বিশেষ ঝালাই seam
- রেলওয়ে ঝালাই seams, locomotive চাকা সেট এবং অক্ষ।
- অ্যালুমিনিয়াম খাদ এফএসডব্লিউ বুট এবং এয়ারস্পেস শিল্পে ব্যবহৃত কম্পোজিটগুলির আঠালো।
- বিদ্যুৎ শিল্পে ব্যবহৃত ব্লেড এবং বোল্ট।
- যখন পরিদর্শন করার সময় চলাচলের জন্য পর্যাপ্ত জায়গা নেই; যখন প্রচলিত ইউটি পছন্দ করা হয়।
প্যাকিংয়ের বিবরণ
এইচপিএ-৫০০ ১ পিসি
PAUT প্রোব ১ পিসি
PAUT প্রোব উইজ 2pcs
ইউটি নরমাল প্রোব ২.৫ পি২০ ১ পিসি
ইউটি এঙ্গেল প্রোব 2.5P13×13 60°1pc
ইউটি প্রোব ক্যাবল LEMO 00-BNC 2pcs
লিথিয়াম-আয়ন ব্যাটারি ১ পিসি
চার্জার ১ পিসি
পাওয়ার কনভার্টার ১ পিসি
এইচডিএমআই ক্যাবল ১ পিসি
ক্রসওভার ক্যাবল ১ পিসি
অ্যালেন চাবি (S2.5) ১ পিসি
ইনস্ট্রুমেন্ট স্যুটকেস ১ পিসি
ইউএসবি ড্রাইভ ডিস্ক (8 জি) 1 পিসি
ইউজার ম্যানুয়াল ১ পিসি
সার্টিফিকেট ১ পিসি
অপশনাল আনুষাঙ্গিক
TOFD প্রোব 5MHz 6mm/7.5MHz 3mm/
TOFD কিল 60°W/অ্যান্টি-ওয়ার নখ, 70°W/অ্যান্টি-ওয়ার নখ
TOFD উইজ R100 বাঁকা পৃষ্ঠ R100/0°
TOFD প্রোব ক্যাবল LEMO 00-LEMO 00
নন-প্যারালেল টোফডি স্ক্যানার
পর্যায়ক্রমিক অ্যারে জন্য স্ক্যানার
এনকোডার ক্যাবল এক্সটেনশন
TOFD এর জন্য অন্যান্য অ্যালেন চাবি
ধাপযুক্ত অ্যারে এবং TOFD এর জন্য অন্যান্য প্রোব/উইজ
ক্যালিব্রেশন ব্লক
