HEF-17B নন-ডিস্ট্রাক্টিভ টেস্টিং সরঞ্জাম পলস এডি স্ট্রিম ডিটেকশন ইনস্ট্রুমেন্ট

এইচইএফ-১৭বি পলস এডি কারেন্ট ডিটেকশন ইনস্ট্রুমেন্ট

1মডেল এবং কনফিগারেশন

2সংক্ষিপ্ত ভূমিকা

এই সরঞ্জামটি ধাতব পাইপের প্রাচীরের বেধের পরিদর্শনের জন্য ব্যবহার করা যেতে পারে।কন্ডাক্টরের বাইরে ইমপ্লাস চৌম্বক ক্ষেত্র, পাইপ প্রাচীর বেধ ক্ষয় মাত্রা নির্ধারণের জন্য, pulsed eddy current sensors এর কন্ডাক্টর, pulsed eddy current electromagnetic field এর attenuation প্রক্রিয়া পরিমাপ করে।ঐতিহ্যগত প্রাচীর বেধ সনাক্তকরণ পদ্ধতির সাথে তুলনা:পলিশ ছাড়া, সংযোগ ছাড়া, সরঞ্জাম ক্রমাগত সার্ভিস স্ক্যান, উল্লেখযোগ্যভাবে সনাক্তকরণ দক্ষতা উন্নত করতে পারেন।

ঐতিহ্যবাহী pulsed eddy current পরীক্ষার প্রযুক্তির সাথে তুলনা করে,সুনির্দিষ্ট স্ক্যানিং বৈশিষ্ট্যঃপরিবেশগত কারণগুলির কম হস্তক্ষেপ, উচ্চ সনাক্তকরণ দক্ষতা, উচ্চতর রেজোলিউশন (ছোট ক্ষয় সনাক্ত করতে পারে, মিস সনাক্তকরণের হার অত্যন্ত কম),উচ্চ ঝুঁকিপূর্ণ অংশগুলির ক্ষয় সনাক্তকরণের জন্য উপযুক্ত, লেপ স্তর ছাড়াই (অথবা অপসারণের পরে) বা পাতলা লেপ স্তর (৩০০ মিমি কম ক্ষয় প্রতিরোধী লেপ স্তর), ইত্যাদি) উদাহরণস্বরূপঃ উৎপাদন কারখানার প্রক্রিয়া পাইপলাইন, জল প্রাচীর, চুল্লি টিউব, ছোট জয়েন্ট পাইপ, কনুই, টি ইত্যাদি।

3কার্যকরী বৈশিষ্ট্য

l ★সোন্ডে শর্টকাট কী এবং এলসিডি স্ক্রিন রয়েছে, যা রিয়েল টাইমে কাজের অবস্থা এবং সনাক্তকরণ ডেটা প্রদর্শন করতে পারে,এবং কাজ দক্ষতা ব্যাপকভাবে সনাক্তকরণ প্রক্রিয়ার সময় হোস্ট ঘন ঘন অপারেশন ছাড়া উন্নত হয়.

l ★সোন্ডটি ইলেকট্রনিক ফোকাসিং প্রযুক্তি গ্রহণ করে, যার উচ্চতর স্থানিক রেজোলিউশন, বৃহত্তর স্বীকৃতি এবং স্থানীয় ক্ষয় ত্রুটির জন্য শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা রয়েছে।

l ত্রুটির আকারের প্রতি সংবেদনশীল নয়, এটি কাঠের বেধ ক্ষয় বা অন্যান্য বেধ হ্রাস ত্রুটিগুলি সনাক্ত করতে পারে "কভার স্তর সহ ধাতব উপাদানগুলির (ইনসুলেশন স্তর, শীতল স্তর,সুরক্ষা স্তর, ইত্যাদি) "

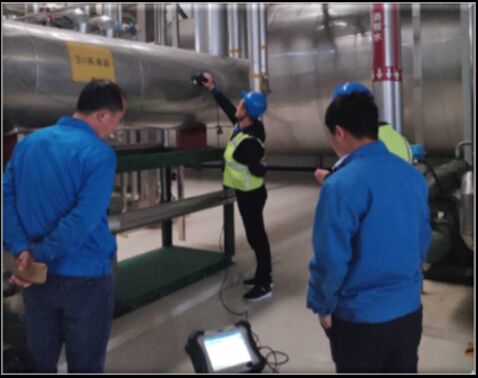

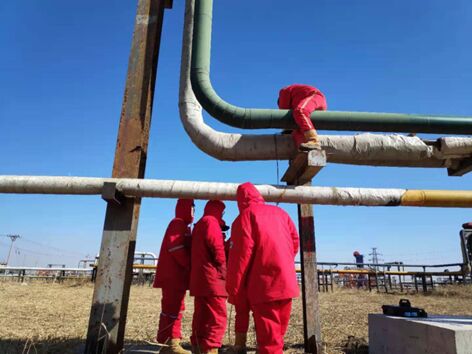

l সরঞ্জাম চলার সময় পরিদর্শন করা যেতে পারে (উচ্চ তাপমাত্রা, নিম্ন তাপমাত্রা, সরঞ্জামগুলিতে উপকরণ ইত্যাদি) ।

l সনাক্ত করা উপাদানঃ কার্বন ইস্পাত, নিম্ন খাদ ইস্পাতের মতো অবশিষ্ট দেয়াল বেধের ফেরোম্যাগনেটিক ধাতব উপাদান সনাক্তকরণ।

l ★এটি স্টেইনলেস স্টিল, অ্যালুমিনিয়াম খাদ এবং অন্যান্য অ-ফেরোম্যাগনেটিক ধাতু উপাদানগুলির অবশিষ্ট প্রাচীরের বেধও সনাক্ত করতে পারে।

টিউব প্লেটের আকৃতিঃ প্লেট, সোজা পাইপ, কনুই, ট্যাংক।

l আচ্ছাদন স্তর উপাদানঃ অ-পরিবাহী, অ-চৌম্বকীয় উপকরণ (অ্যাসবেস্টস, ফোম ইত্যাদি), ধাতব জাল, লোহা শীট, অ্যালুমিনিয়াম শীট এবং অন্যান্য ধাতব প্রতিরক্ষামূলক স্তর।

l এসি/ডিসি হাইব্রিড পাওয়ার সাপ্লাই, অন্তর্নির্মিত রিচার্জেবল লিথিয়াম ব্যাটারি 4 ঘণ্টারও বেশি সময় ধরে অবিচ্ছিন্নভাবে কাজ করে।

l সম্পূর্ণরূপে সিল করা আইপি 64 অ্যান্টি-ডাস্ট এবং অ্যান্টি-স্প্ল্যাশ ডিজাইন, সিলিকন গ্লাভ অ্যান্টি-ড্রপ এবং অ্যান্টি-ভিব্রেশন ডিজাইন, কঠোর কাজের অবস্থার জন্য আরও উপযুক্ত।

4প্রযুক্তিগত পরামিতি

l সর্বোচ্চ উত্তোলনের উচ্চতাঃ 300 মিমি

l সর্বোচ্চ সনাক্তকরণ প্রাচীর বেধঃ 2 ¢ 45 মিমি

l পাইপের ব্যাসার্ধঃ ≥20mm

l ধাতব প্রতিরক্ষামূলক স্তরটির বেধঃ ≤1 মিমি

★পুনরায় সনাক্তকরণের নির্ভুলতাঃ ২%

★ ক্ষয় ত্রুটি সনাক্তকরণ সংবেদনশীলতাঃ 5% (ভলিউম অনুপাত)

l পরিমাপের গতিঃ ১৫-০.৫ বার/সেকেন্ড (মাপা দেয়ালের বেধ বাড়ার সাথে সাথে হ্রাস পায়)

l প্রোব ক্যাবলের দৈর্ঘ্যঃ ৩ মিটার, ১০ মিটার (ঐচ্ছিক)

★ইন-বিল্ট রিচার্জেবল লিথিয়াম ব্যাটারি, অবিচ্ছিন্নভাবে ≥4 ঘন্টা কাজ করে।

★আকার ও ওজনঃ হোস্টঃ L290×W220×H95mm≤3.8kg, প্রকার P1/ছোট প্রোবঃ L106×W61×H52mm0.5kg, প্রকার P2/মাঝারি প্রোবঃ L148×W73×H192mm 1kg,P3型/大探头L196×W100×H62.5mm 1.5kg

l পরীক্ষার মাধ্যমের তাপমাত্রাঃ -২০০-৮০০°সি

l প্রোবের যোগাযোগের তাপমাত্রা:-50 ̊+২০০°সি

হোস্ট অপারেটিং তাপমাত্রাঃ -10°C+50°C

l আর্দ্রতাঃ ≤85%R.H

l অ্যাডাপ্টারের পাওয়ার সাপ্লাইঃ একক ফেজAC100~240V/1.7A,50/60Hz,আউটপুট DC20V/5A

l পাওয়ার ডিসিপ্যাশনঃ ≤38VA

5প্যাকিং তালিকা

l প্রধান ইউনিট ((ডেটা ক্যাবল, চার্জার, জোন ক্যাবল 3 মি) সহ) 1 সেট

কার্বন স্টীল খালি টিউব উচ্চ রেজোলিউশন জোন (C.S হ্যান্ডেল সহ) 1 টুকরা

l কার্বন ইস্পাত প্রোব (সি.এস.: ছোট, মাঝারি, বড়) 1 গ্রুপ

l অপারেটিং ম্যানুয়াল 1 বই

l HUATEC ক্যালিব্রেশন সার্টিফিকেট 1 কপি

ইনস্ট্রুমেন্ট কেস/ব্যাগ
