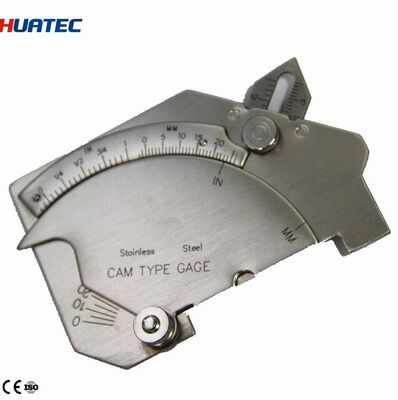

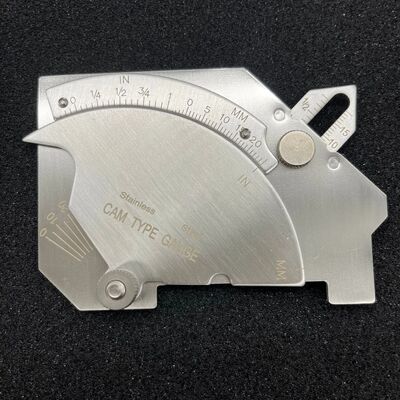

এমজি-৮ মাল্টি-ফাংশন ব্রিজ ক্যাম ওয়েল্ডিং ইন্সপেকশন গেজ 0-60° কোণ সমন্বয় সহ

এমজি-৮ মাল্টি-ফাংশন ব্রিজ ক্যাম ওয়েল্ডিং ইন্সপেকশন গেজ ০-৬০° কোণ সমন্বয় সহ

ব্যবহার করা সহজ অল ইন ওয়ান ওয়েল্ডিং গেজ যা পরিমাপ করে: আন্ডারকাট, অতিরিক্ত উপাদান, ফিলেট, ওয়েল্ডের আকার এবং উচ্চতা, প্রস্তুতির কোণ এবং মিসলাইনমেন্ট।

পয়েন্ট পরিধানের জন্য সামঞ্জস্যযোগ্য স্কেল। ROK ব্রিজ ক্যাম ওয়েল্ডিং গেজ ওয়েল্ডিং পরিদর্শনের জন্য একটি বহুমুখী যন্ত্র, কারণ এটি কমপক্ষে ৭ ধরণের ওয়েল্ডেড পৃষ্ঠ এবং জয়েন্ট পরিমাপ করতে পারে। এটি ইঞ্চি এবং মিলিমিটার উভয় পরিমাপ প্রদর্শন করে (৬০ মিমি বা ২ ইঞ্চি পর্যন্ত রৈখিক পরিমাপ)। গেজটি ব্যবহার করা সহজ। এটি একটি ঘূর্ণায়মান ডায়াল এবং একটি স্লাইডিং পয়েন্টার নিয়ে গঠিত। আপনি কেবল ROK ডায়াল বা পয়েন্টার সরান যতক্ষণ না এটি উপযুক্ত যোগাযোগ করে এবং তারপরে ফলাফল পড়ুন। ডায়াল বা পয়েন্টার সরান যতক্ষণ না এটি উপযুক্ত যোগাযোগ করে এবং তারপরে ফলাফল পড়ুন। ওয়েল্ডিং ইন্সপেক্টর সঠিক পরিমাপের ফলাফল পেতে ROk গেজ একসাথে ব্যবহার করতে পারেন ওয়েল্ডিং জয়েন্টগুলির গুণমান মূল্যায়ন করার জন্য।

স্পেসিফিকেশন:

 ম্যানুয়াল, গেজের অংশগুলি দেখানো একটি চিত্রিত শীট এবং বিভিন্ন ওয়েল্ড প্যারামিটার পরিমাপের পদ্ধতি সহ প্যাক করা হয়েছে

এটি পরিমাপ করতে পারে:

অতিরিক্ত ওয়েল্ড মেটাল (ক্যাপিং সাইজ)

আন্ডারকাটের গভীরতা

পিটিং এর গভীরতা

ফিলেট ওয়েল্ড থ্রোট সাইজ

ফিলেট লেগ দৈর্ঘ্য

ক্রাউন হাইট

রুট ফেস এবং রুট গ্যাপ

এটি ইঞ্চি এবং মিলিমিটার উভয় পরিমাপ প্রদর্শন করে (৬০ মিমি বা ২ ইঞ্চি পর্যন্ত রৈখিক পরিমাপ)। গেজটি ব্যবহার করা সহজ। এটি একটি ঘূর্ণায়মান ডায়াল এবং একটি স্লাইডিং পয়েন্টার নিয়ে গঠিত। আপনি কেবল ডায়াল বা পয়েন্টার সরান যতক্ষণ না এটি উপযুক্ত যোগাযোগ করে এবং তারপরে ফলাফল পড়ুন।
