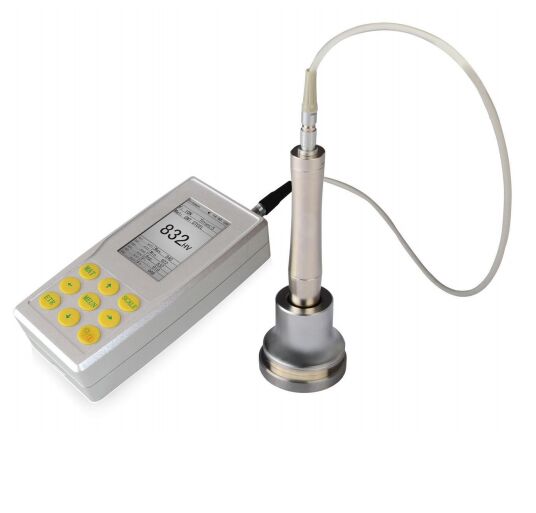

136° ভিকার্স ডায়মন্ড ইন্ডেন্টার অতিস্বনক কঠোরতা পরীক্ষক মোটরযুক্ত প্রোব
বৈশিষ্ট্য:
● সাধারণভাবে ব্যবহৃত কঠোরতা পরিমাপের জন্য অসুবিধাগুলি সুস্পষ্ট Brinell, Rockwell, Vickers, Leeb ইত্যাদি।
● রকওয়েল এবং ব্রিনেলের ভারী লোডিং শক্তি এবং বড় ইন্ডেন্টেশন, নমুনা পৃষ্ঠের গুরুতর ধ্বংস ঘটায়।
● ভিকার্স অপটিক্যাল পরিমাপ ব্যবহার করে, কিন্তু শুধুমাত্র পেশাদার প্রযুক্তিবিদরা মসৃণভাবে কাজ করতে পারে, ভারী কাজ টুকরা, ইনস্টল মেশিন এবং স্থায়ীভাবে একত্রিত অংশ কঠোরতা পরিমাপ করা অসম্ভব।
● লেব কঠোরতা পরীক্ষক কঠোরতা পরিমাপের জন্য রিবাউন্ড এবং অপ্রত্যক্ষ পদ্ধতি প্রয়োগ করে, ব্রিনেল, রকওয়েল এবং ভিকার্স স্কেলে রূপান্তরিত হলে সহজেই বড় বিচ্যুতির দিকে পরিচালিত করে।
● আল্ট্রাসোনিক কঠোরতা পরীক্ষক HUH-5E উচ্চ নির্ভুলতা, দক্ষতা,বহনযোগ্য এবং সহজ অপারেশন.
● আল্ট্রাসোনিক কঠোরতা পরীক্ষক HUH-5E ব্যাপকভাবে ছোট forging, ঢালাই উপাদান, ঢালাই পরিদর্শন, তাপ প্রভাবিত জোন, আয়ন-নাইট্রাইড স্ট্যাম্পিং dies এবং ছাঁচ, ফর্ম, প্রেস,পাতলা দেয়ালযুক্ত অংশ, লেয়ার, দাঁতের পাশ ইত্যাদি
ম্যানুয়াল প্রোব বৈশিষ্ট্যঃ
● সর্বশেষ আল্ট্রাসোনিক সেন্সর প্রযুক্তি চালু
● সহায়ক যন্ত্র ছাড়া সঠিক কঠোরতার মান অর্জন করুন
● ৩৬০ ডিগ্রি দ্রুত পরিমাপ সমর্থন
● চমৎকার মানব প্রকৌশল নকশা সহজে ধরে রাখা
● সুনির্দিষ্ট মাত্রা এবং ওজন
● নমুনার প্রান্ত এবং স্থির অবস্থানের দ্রুত এবং সঠিক পরিমাপ
● মাইক্রো ইন্ডেন্টেশন, নমুনার জন্য অ-ধ্বংসাত্মক
স্পেসিফিকেশনঃ
| পণ্যের নাম |
ইউসিআইঅতিস্বনক কঠোরতা পরীক্ষক |
| মডেল |
HUH-5E |
| লোডিং ফোর্স |
10N মোটরযুক্ত প্রোব |
| ইন্ডেন্টার |
১৩৬°ভিকার্স ডায়মন্ড ইন্ডেন্টার |
| পরিমাপ পরিসীমা |
এইচবিঃ ৮৫-৬৫০; এইচভিঃ ৮০-১৫৯৯; এইচআরসিঃ ২০-৭০; এইচআরবিঃ ৪১-১০০; এইচআরএঃ ৬১-৮৫6
এইচএসঃ ৩৪.২-৯৭।3এমপিএঃ ২৫৫-২১৮০এন/মিমি
|
| পরিমাপের নির্ভুলতা |
HV:±3%HV; HRC:±1.5HRC; HB:±3%HB; HLD:±5HLD; |
| পরিমাপের দিক |
৩৬০ ডিগ্রি সমর্থন |
| তথ্য সঞ্চয়স্থান |
পরিমাপ তথ্য 1000 গ্রুপ এবং ক্যালিব্রেশন তথ্য 20 গ্রুপ সংরক্ষণ করতে |
| কঠোরতা স্কেল |
HV,HB,HRC,HLD |
| তথ্য প্রদর্শন |
লোডিং ফোর্স, টেস্টিং-সময়, টেস্টিং ফলাফল, গড়
সর্বাধিক, সর্বনিম্ন, বিচ্যুতি এবং রূপান্তর স্কেল। |
| কঠোরতা নির্দেশক |
এলসিডি প্রদর্শন |
| অপারেটিং পরিবেশ |
তাপমাত্রাঃ-০°C~৫০°C; আর্দ্রতাঃ ৩০%~৮০%R.H |
| অপারেটিং ভোল্টেজ |
ডিসি ৬ ভি |
| যন্ত্রের মাত্রা |
১৬০x৮০x৩১ মিমি |
| নেট ওজন |
আনুমানিক ৫০০ গ্রাম ((সোন্ড ছাড়া) |
স্ট্যান্ডার্ড ডেলিভারিঃ
| স্ট্যান্ডার্ড ডেলিভারি |
পরিমাণ |
স্ট্যান্ডার্ড ডেলিভারি |
পরিমাণ |
স্ট্যান্ডার্ড ডেলিভারি |
পরিমাণ |
স্ট্যান্ডার্ড ডেলিভারি |
পরিমাণ |
| HUH-5E প্রধান ইউনিট |
1 |
প্রোব ক্যাবল |
1 |
অ্যান্টি ভিব্রেশন কেস |
1 |
ইংরেজি অপারেশন ম্যানুয়াল |
1 |
| 10N মোটরযুক্ত প্রোব |
1 |
কম ক্যাবল |
1 |
স্ক্রু |
1 |
গ্যারান্টি কার্ড |
1 |
| স্ট্যান্ডার্ড রকওয়েল ব্লক |
1 |
ইউএসবি তার |
1 |
যোগ্যতা প্রমাণপত্র |
1 |
প্যাকিং তালিকা |
1 |
ম্যানুয়াল প্রোব স্পেসিফিকেশনঃ
| প্রোব টাইপ |
ইউসিআই-১ কে |
ইউসিআই-২কে |
ইউসিআই-৫ কে |
ইউসিআই-১০ কে |
| পরীক্ষার শক্তি |
১০ এন |
২০ এন |
৫০ এন |
৯৮ এন |
| ব্যাসার্ধ |
২২ মিমি |
২২ মিমি |
২২ মিমি |
২২ মিমি |
| দৈর্ঘ্য |
১৫৪ মিমি |
১৫৪ মিমি |
১৫৪ মিমি |
১৫৪ মিমি |
| ওসিলেটিং রড ব্যাসার্ধ |
2.4 মিমি |
2.4 মিমি |
৩ মিমি |
৩ মিমি |
| পরিমাপ পৃষ্ঠের রুক্ষতা |
Ra<3.2um |
রা < 5 মি |
Ra<10um |
Ra<15um |
| পরীক্ষার উপাদানটির সর্বনিম্ন ওজন |
0.৩ কেজি |
0.৩ কেজি |
0.৩ কেজি |
0.৩ কেজি |
| ন্যূনতম বেধ |
২ মিমি |
২ মিমি |
২ মিমি |
২ মিমি |
মোটরযুক্ত প্রোবের স্পেসিফিকেশনঃ
| প্রোব টাইপ |
ইউসিআই-৩০০ |
ইউসিআই-৫০০ |
ইউসিআই-৮০০ |
ইউসিআই-১০০০ |
| পরীক্ষার শক্তি |
৩এন |
৫এন |
৮এন |
১০ এন |
| ব্যাসার্ধ |
৪৬ মিমি |
৪৬ মিমি |
৪৬ মিমি |
৪৬ মিমি |
| দৈর্ঘ্য |
197.5 মিমি |
197.5 মিমি |
197.5 মিমি |
197.5 মিমি |
| ওসিলেটিং রড ব্যাসার্ধ |
3.7 মিমি |
3.7 মিমি |
3.7 মিমি |
3.7 মিমি |
| পরীক্ষার উপাদানটির সর্বনিম্ন ওজন |
0.৩ কেজি |
0.৩ কেজি |
0.৩ কেজি |
0.৩ কেজি |
| ন্যূনতম বেধ |
২ মিমি |
২ মিমি |
২ মিমি |
২ মিমি |
ব্লক স্পেসিফিকেশনঃ
| কঠোরতা পরিসীমা |
অভিন্নতা |
রুক্ষতা |
মাত্রা |
| (28~35) এইচআরসি |
±1.5HRC |
Ra=0.02um |
Ø90x16 মিমি |
| (38~43) এইচআরসি |
±1.5HRC |
Ra=0.02um |
Ø90x16 মিমি |
| (48 ~ 53) এইচআরসি |
±1.5HRC |
Ra=0.02um |
Ø90x16 মিমি |
| (58 ~ 63) এইচআরসি |
±1.5HRC |
Ra=0.02um |
Ø90x16 মিমি |
| (300 ~ 500) এইচভি 1 |
± 3% এইচভি |
Ra=0.02um |
Ø90x16 মিমি |
| (300 ~ 500) এইচভি 5 |
± 3% এইচভি |
Ra=0.02um |
Ø90x16 মিমি |
সমর্থন রিং স্পেসিফিকেশনঃ
| সাপোর্ট রিং নাম |
প্ল্যান সাপোর্ট রিং |
ছোট সিলিন্ডার সমর্থন রিং |
বড় সিলিন্ডার সমর্থন রিং |
| প্রয়োগ |
টেস্ট টুকরা পরিকল্পনা করুন |
ব্যাসার্ধ ৮-২২ মিমি পরীক্ষামূলক টুকরা |
ব্যাসার্ধ 16-80mm পরীক্ষামূলক টুকরা |
ইউসিআই যন্ত্রের নির্বাচন এবং ব্যবহারের জন্য নির্দেশিকা:
| লোড |
মডেল |
বৈশিষ্ট্য |
সাধারণ অ্যাপ্লিকেশন |
| ৯৮ এন |
স্ট্যান্ডার্ড দৈর্ঘ্য (ম্যানুয়াল) |
তুলনামূলকভাবে বড় ইন্ডেন্ট; ন্যূনতম পৃষ্ঠ প্রয়োজন
প্রস্তুতি
|
ক্ষুদ্র ছাঁচনির্মাণ, ঢালাই উপাদান, ওয়েল্ডিং পরিদর্শন, HAZ |
| ৫০ এন |
স্ট্যান্ডার্ড দৈর্ঘ্য (ম্যানুয়াল)
দৈর্ঘ্য বাড়ানো (মানুয়াল)
সংক্ষিপ্ত প্রোব (ম্যানুয়াল)
|
সাধারণ ব্যবহারের জন্য
30 মিমি প্রসারিত দৈর্ঘ্য
সংক্ষিপ্ত দৈর্ঘ্য (৯০ মিমি); পৃথক হাউজে ইলেকট্রনিক্স
|
ইন্ডাকশন শক্ত বা কার্বুরাইজড মেশিনের যন্ত্রাংশ
উদাহরণস্বরূপ, কেমশ্যাফ্ট, টারবাইন ওয়েড পরিদর্শন, HAZ
গ্রিভ, গিয়ার দাঁতের পাশ এবং শিকড়ের মধ্যে পরিমাপ
টারবাইন ব্লেড, পাইপের ভিতরের দেয়াল Ø >90 মিমি
|
| ১০ এন |
স্ট্যান্ডার্ড দৈর্ঘ্য (ম্যানুয়াল)
দৈর্ঘ্য বাড়ানো (মানুয়াল)
সংক্ষিপ্ত প্রোব (ম্যানুয়াল)
|
লোড প্রয়োগ করা সহজ এবং ধারালো ব্যাসার্ধ উপর পরীক্ষা নিয়ন্ত্রণ প্রদান করে
30 মিমি প্রসারিত দৈর্ঘ্য
সংক্ষিপ্ত দৈর্ঘ্য (৯০ মিমি); পৃথক হাউজে ইলেকট্রনিক্স
|
আইওন নাইট্রাইড স্ট্যাম্পিং মুদ্রণ এবং ছাঁচ, ফর্ম, প্রেস,
পাতলা দেয়ালযুক্ত অংশ
লেয়ারিং, দাঁতের পাশের অংশ
টারবাইন ব্লেড, পাইপের ভিতরের দেয়াল Ø >90 মিমি
|
| ৮ এন |
মোটর প্রোব স্টাইল |
লোড servomotor দ্বারা প্রয়োগ করা হয় |
যথার্থ যন্ত্রাংশ, গিয়ার, লেয়ারের রেসওয়ে |
| ৩ এন |
মোটর প্রোব স্টাইল |
লোড servomotor দ্বারা প্রয়োগ করা হয়; বরং ছোট indentations |
পাতলা স্তর, উদাহরণস্বরূপ, তামা বা ক্রোমিয়াম ইস্পাত উপর
সিলিন্ডার;
তামার রোটোগ্রাভারি সিলিন্ডার;
লেপ, কেস শক্ত অংশ
|
| ১ এন |
মোটর প্রোব স্টাইল |
লোড servomotor দ্বারা প্রয়োগ করা হয়; বরং ছোট indentations |
পাতলা স্তর এবং লেপ |
টেস্টিং স্ট্যান্ড HU-100:
| টেস্টিং স্ট্যান্ড |
HU-100 |
| উপাদান |
স্টেইনলেস স্টীল |
| ওজন |
8.৮ কেজি |
| মাত্রা ((LxWxH) |
200 x 200 x 332 মিমি |
