HD-170PCM মাল্টি-ফাংশন পাইপলাইন তেল ও গ্যাস পাইপলাইন জন্য জারা সনাক্তকরণ সরঞ্জাম

HD-170PCM মাল্টি-ফাংশন পাইপলাইন তেল ও গ্যাস পাইপলাইন জন্য জারা সনাক্তকরণ সরঞ্জাম

সংক্ষিপ্ত বিবরণ:

HUATEC ইন্টিগ্রেটেড পাইপলাইন অ্যান্টি-কোরোসিওন লেপ অবস্থা ডিটেক্টর খনন ছাড়াই কবর পাইপলাইন পরিদর্শন করতে পারেন,কবরপ্রাপ্ত পাইপলাইনের বহিরাগত অ্যান্টি-কোরোশন লেপের ক্ষতির পরিমাণগত মূল্যায়ন করা, এবং সঠিকভাবে পাইপলাইন গভীরতা সনাক্ত এবং পরিমাপ। এই সনাক্তকরণ প্রযুক্তি শুধুমাত্র নতুন সমাপ্ত পাইপলাইন জন্য পরিদর্শন এবং গ্রহণের উপায় হিসাবে ব্যবহার করা যেতে পারে না,কিন্তু অপারেশনে পাইপলাইন নিয়মিত পর্যবেক্ষণের জন্য. Inspecting the condition of the protective layer of buried pipelines and carrying out targeted replacement and repair can extend the service life of the pipelines and save a large amount of maintenance and renovation fundsএটি তেল, প্রাকৃতিক গ্যাস, নগর গ্যাস এবং নলের জল ইত্যাদির অ্যান্টি-জারা পাইপলাইনের জন্য বাহ্যিক অ্যান্টি-জারা লেপগুলির মানের মূল্যায়নে ব্যাপকভাবে প্রযোজ্য।

প্রযুক্তিগত পরামিতি:

বৈশিষ্ট্য:

*অল্ট্রা সংকীর্ণ ব্যান্ডপাস 0.2HZ ফেজ-লকড লুপ ডিএসপি ডিজিটাল ফিল্টার

* উচ্চ সংবেদনশীলতার রিসিভারটি সনাক্তকরণের গভীরতা এবং দূরত্বকে উল্লেখযোগ্যভাবে উন্নত করে।

*স্বাধীন এসিভিজি (এ-ফ্রেম) ডিটেক্টর, রিসিভারের সাথে সংযোগ করার প্রয়োজন নেই, উচ্চ নির্ভরযোগ্যতা;

*এ-আকৃতির ফ্রেমটিতে ব্যাটারি ভোল্টেজ প্রদর্শন, ক্ষয় প্রতিরোধক স্তর ক্ষতি পয়েন্টের আকারের ডিবি মান পরিমাপ,অ্যান্টি-কোরোসিওন স্তর ক্ষতির পয়েন্ট এবং দিক নির্দেশনা.

*জিপিএস পজিশনিং ফাংশন, পাইপলাইন রুটের স্বয়ংক্রিয় ম্যাপিং;

*বাম এবং ডান তীরগুলি পাইপলাইনের অবস্থান নির্দেশ করে, যা পাইপলাইনের দ্রুত অবস্থানের অনুমতি দেয়।

* ডেটা বিশ্লেষণ সফটওয়্যার মূল রেকর্ড ডেটা এক্সপোর্ট করতে পারে এবং স্বয়ংক্রিয়ভাবে সনাক্তকরণ রিপোর্ট তৈরি করতে পারে।

* ডেটা বিশ্লেষণ সফটওয়্যার বর্তমান ক্ষয় হারের Y মান, অ্যান্টি-জারা লেপের ক্ষতির পয়েন্টগুলির ঘনত্বের P মান গণনা করতে পারে,এবং ক্ষয় প্রতিরোধক লেপের বিচ্ছিন্নতা প্রতিরোধের Rg মান.

* তথ্য বিশ্লেষণ সফটওয়্যারের রপ্তানি ফলাফল জাতীয় মান (GB/T 19285-2014) মেনে চলে।

* তথ্য বিশ্লেষণ সফটওয়্যারের একটি সফটওয়্যার কপিরাইট রেজিস্ট্রেশন সার্টিফিকেট রয়েছে।

কাজের নীতি

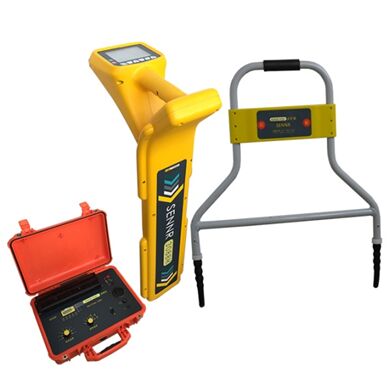

এইচডি-১৭০পিসিএম তিনটি অংশ নিয়ে গঠিতঃ ট্রান্সমিটার, রিসিভার এবং ডিটেক্টর (এ-ফ্রেম) । ট্রান্সমিটারটি একটি স্বাধীন ০.১এ-৩এ সনাক্তকরণ সংকেত আউটপুট ডিভাইস,এবং হ্যান্ডহেল্ড রিসিভার পাইপলাইন রুট ট্র্যাকিং জন্য ব্যবহৃত হয়, সঠিকভাবে ক্ষতি পয়েন্ট অবস্থান এবং বর্তমান পরিমাপ. পাইপলাইন উপর বর্তমান তীব্রতা দূরত্ব বৃদ্ধি সঙ্গে হ্রাস পায়. শর্ত পাইপ ব্যাসার্ধপাইপ উপাদান এবং মাটির পরিবেশ অপরিবর্তিত থাকে, জমিতে অ্যান্টি-জারা স্তরটির উত্তাপ যত ভাল, বর্তমানের ক্ষতি তত কম এবং ক্ষয়ক্ষতি তত কম। বিপরীতভাবে, যদি অ্যান্টি-জারা লেপটি ক্ষতিগ্রস্থ হয়, যেমন বয়স,ছিঁড়ে ফেলা, এবং নিরোধক কর্মক্ষমতা খারাপ, বর্তমান ক্ষতি আরো গুরুতর হবে এবং attenuation বৃহত্তর হবে।

যখন ডিসি সিগন্যালের কাছাকাছি অতি-নিম্ন ফ্রিকোয়েন্সি সিগন্যাল (সিপি) পাইপলাইনে লোড করা হয়,পাইপলাইনের অ্যান্টি-কোরোসিওন স্তর এবং মাটির ক্ষতিগ্রস্থ পয়েন্ট দ্বারা গঠিত ভোল্টেজ গ্র্যাডিয়েন্ট পাইপলাইনের উপরে মাটিতে একটি গ্রাউন্ড বৈদ্যুতিক ক্ষেত্র বিতরণ স্থাপন করে. ক্ষতির পয়েন্টের কাছাকাছি, ভোল্টেজ গ্রেডিয়েন্ট বৃহত্তর, এবং পাইপলাইন উপরে মাটিতে বর্তমান ঘনত্ব বৃহত্তর। সাধারণভাবে বলতে গেলে, এক্সপোজ করা এলাকা বৃহত্তর,এর কাছাকাছি বর্তমানের ঘনত্ব যত বেশি, এবং গ্রাউন্ড ভোল্টেজ গ্রেডিয়েন্ট বৃহত্তর। জোন ডিভাইস পাইপলাইন অবস্থান সনাক্ত, পাইপলাইন অবস্থান ডিটেক্টর রাখা। The voltage gradient detector measures the potential gradient value (dB) above the pipeline and the current direction (CP) in the soil to determine the severity of pipeline damage and the precise location of the anti-corrosion layer damage point.

মূল্যায়ন সফটওয়্যার:

1. সফটওয়্যার ওভারভিউ

In order to cooperate with the post-processing and analysis of the on-site detection data of the current market underground pipeline external anti-corrosion layer detection instruments (including the geographical location information of the target pipeline, গভীরতার তথ্য, পাইপের বর্তমান তথ্য, ক্ষয় প্রতিরোধক স্তর ক্ষতির পরিমাণ ইত্যাদি),জাতীয় মান (GB/T 19285-2014) এবং প্রাসঙ্গিক শিল্প মান অনুযায়ীপরীক্ষিত পাইপ সেকশনের অ্যান্টি-কোরোসিওন লেপ মূল্যায়ন রিপোর্ট (চার্ট রিপোর্ট, টেক্সট রিপোর্ট) প্রদান করুন। and offer users the classification evaluation results of the current attenuation of the external anti-corrosion coating and the density value of the damage points of the external anti-corrosion coating to determine the subsequent treatment measures: ক্ষয় প্রতিরোধক স্তর পর্যবেক্ষণ, ক্ষয় প্রতিরোধক স্তরের স্থানীয় মেরামত, ক্ষয় প্রতিরোধক স্তরের প্রধান পর্যালোচনা ইত্যাদি এবং রিপোর্ট আকারে মুদ্রণ করা যেতে পারে,পাইপলাইন মালিকদের জন্য একটি নির্ভরযোগ্য রেফারেন্স বেস প্রদান এবং আর্কাইভিং সহজতর.

2সফটওয়্যার ফাংশন

রিসিভারের দ্বারা ভূগর্ভস্থ পাইপলাইনের সাইটের পরিমাপের তথ্যের ভিত্তিতে (যেমন বর্তমান, ভূগর্ভস্থ গভীরতা, দ্রাঘিমাংশ এবং অক্ষাংশ, দূরত্ব, ক্ষতির পয়েন্টের আকার ইত্যাদি)প্রাসঙ্গিক কার্ভ এবং রিপোর্ট তৈরি করা হয়. সফটওয়্যার নিম্নলিখিত ফাংশন আছেঃ

1এটি পাইপলাইন মিটার রিসিভারের সাথে সংযুক্ত করা যেতে পারে, এবং বর্তমান তথ্য, পাইপলাইন কবর গভীরতা, দ্রাঘিমাংশ এবং অক্ষাংশ,দূরত্ব এবং পরিমাপ প্রক্রিয়ার সময় সংরক্ষিত অন্যান্য তথ্য সফটওয়্যারে আমদানি করা যেতে পারে (বা সাইটে সংগৃহীত প্রাসঙ্গিক তথ্য ম্যানুয়ালি প্রবেশ করা যেতে পারে). এদিকে, সংযুক্ত অবস্থায়, উপকরণ সংরক্ষিত তথ্য পরিষ্কার করা যেতে পারে.

2. তথ্য আমদানি করার পর, সফটওয়্যার বর্তমান attenuation হার Y মান, ক্ষয় প্রতিরোধক স্তর ক্ষতি পয়েন্ট ঘনত্ব P মান গণনা করতে পারেন,এবং আমদানি করা তথ্যের ভিত্তিতে অ্যান্টি-কোরোসিওন স্তরটির আইসোলেশন প্রতিরোধের Rg মান.

3. আমদানি করা তথ্য এবং প্রাসঙ্গিক গণনার পরে তথ্য সম্পাদনা করা যেতে পারে।

4. তথ্য ব্রাউজ করা যায়, এবং সংরক্ষিত তথ্য পরিসংখ্যান টেবিল আকারে প্রদর্শিত হতে পারে। এটি সহজ দেখার জন্য এক্সেল বা শব্দ টেবিল বিন্যাসে রপ্তানি করা যেতে পারে।গঠিত রিপোর্ট শব্দ নথি বিন্যাসে বা পিডিএফ নথি বিন্যাসে সংরক্ষণ করা উচিত.
