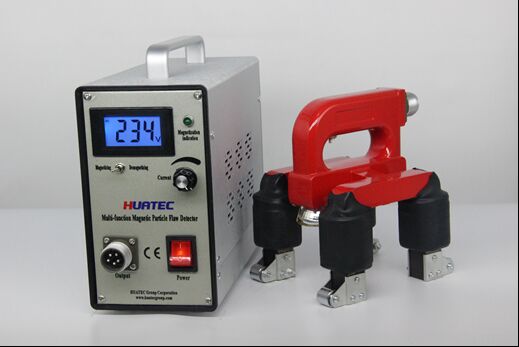

HCDX-ESC মাল্টি-ফাংশনাল ম্যাগনেটিক পাউডার ফ্লও ডিটেক্টর ওয়েল্ড ও ফোরজিং এনডিটি পরিদর্শনের জন্য

HCDX-ESC মাল্টি-ফাংশনাল ম্যাগনেটিক পাউডার ফ্লও ডিটেক্টর ফর ওয়েল্ড ও ফোর্জিং NDT ইন্সপেকশন

ভূমিকা:

HCDX-ESC কম্পোজিট ম্যাগনেটিক পাউডার ফ্লও ডিটেক্টর সিলিকন নিয়ন্ত্রিত কন্টাক্টলেস সুইচ ব্যবহার করে, যা কম শব্দ, শক্তিশালী চৌম্বকীয় শক্তি, দীর্ঘ পরিষেবা জীবন এবং সহজ অপারেশন সহ ক্ষেত্র এবং পরীক্ষাগার ব্যবহারের জন্য উপযুক্ত। যন্ত্রটি সম্মিলিত কনফিগারেশন গ্রহণ করে এবং ব্যবহারকারীরা তাদের প্রয়োজন অনুযায়ী অবাধে প্রোব নির্বাচন করতে পারেন। ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী টাইপ A, D, E, O প্রোব কনফিগার করা যেতে পারে।

এই ম্যাগনেটিক পার্টিকেলস ফ্লও ডিটেক্টর (ফেজ কন্ট্রোলড সার্কিট সহ) কন্ট্রোলার হিসাবে 8-বিট MCU গ্রহণ করে, এবং AC জিরো ভোল্টেজ ক্রসিং সিগন্যাল এবং কারেন্ট রেগুলেশন সিগন্যালের সুনির্দিষ্ট সংগ্রহের মাধ্যমে ম্যাগনেটাইজিং কারেন্টের অবিচ্ছিন্ন নিয়ন্ত্রণ উপলব্ধি করা যেতে পারে। এছাড়াও, এটি ডিম্যাগনেটাইজেশন ফাংশন দিয়ে সজ্জিত; ডিম্যাগনেটাইজেশন মোড নির্বাচন করার পরে এবং ট্রিগার বোতাম টিপে ডিম্যাগনেটাইজেশন ফাংশন চালু করা যেতে পারে। উপরন্তু, MCU-এর প্রোগ্রাম আজীবন বিনামূল্যে আপগ্রেড উপভোগ করতে পারে এবং ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী টাইপ A, D, E, O প্রোব কনফিগার করা যেতে পারে।

বর্তমান নিয়ন্ত্রণ

এসি ডিম্যাগনেটাইজেশন

সমস্ত ঐচ্ছিক প্রোবের প্যারামিটার:

প্রয়োগ:

প্রধানত ফেরোম্যাগনেটিক ওয়ার্কপিসের পৃষ্ঠ এবং কাছাকাছি পৃষ্ঠের ফাটল সনাক্ত করতে ব্যবহৃত হয়।

বয়লার প্রেসার ভেসেল, স্টিল স্ট্রাকচার, ফোর্জিংস, কাস্টিংস, ওয়েল্ডিং পার্টস, মেশিনেড পার্টস ইত্যাদি।

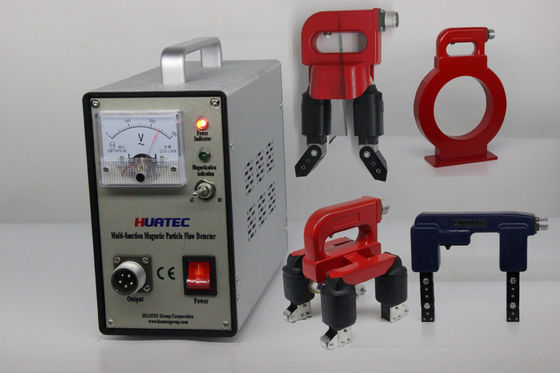

মডেল HCDX-ESC এর জন্য স্ট্যান্ডার্ড প্রোবের পরিচিতি:

টাইপ ই প্রোব (ঘূর্ণায়মান চৌম্বক ক্ষেত্র প্রোব): বিভিন্ন ধরণের সোজা ওয়েল্ড, সার্কামফারেন্সিয়াল ওয়েল্ড, বাট ওয়েল্ড এবং বড় জ্যামিতিক আকারের সমতল ও বাঁকা পৃষ্ঠের জন্য একটি সর্বাঙ্গীণ ত্রুটি সনাক্তকরণ পরিচালনা করে। প্রোবটি রোলার দিয়ে সজ্জিত, যা অপারেশনকে সহজ করে এবং গতি বাড়ায়। প্রোবটি সহজ পর্যবেক্ষণের জন্য ওয়ার্কিং লাইট দিয়ে সজ্জিত।

প্রযুক্তিগত প্যারামিটার:

পাওয়ার সাপ্লাই: এসি ২২০ভি ± ১০% ৫০এইচজেড ৫এ

আউটপুট: এসি ৩৮ভি ১০এ

টাইপ A.D.E.O প্রোব ঐচ্ছিক এবং উপলব্ধ

পরিদর্শন গতি: ≥৬ মি/মিনিট

প্রোবের তাপমাত্রা বৃদ্ধি: ≤৬০℃

ওয়ার্কিং বিট: দীর্ঘ সময় ধরে অবিচ্ছিন্ন অপারেশনের জন্য সুপারিশ করা হয়: ম্যাগনেটাইজিং সময় ≤৩ সেকেন্ড, গ্যাপ সময় ≥৫ সেকেন্ড

ওজন: প্রায় ৬.৫কেজি (প্রধান ইউনিট)

স্ট্যান্ডার্ড ডেলিভারি:

হোস্ট HCDX-ESC  ১

টাইপ ই প্রোব     ১

পাওয়ার লাইন    ১

প্রোব লাইন    ১

স্ট্যান্ডার্ড স্পেসিমেন ১

অপারেশন ম্যানুয়াল  ১

সার্টিফিকেট        ১

ঐচ্ছিক আনুষাঙ্গিক:

টাইপ এ প্রোব

ও প্রোব

ডি প্রোব

ডেড ওয়েট

টেস্ট স্পেসিমেন

ইউভি লাইট
