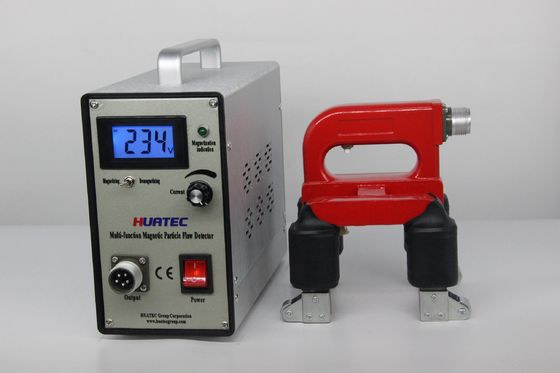

এইচসিডিএক্স-আইআইএসসি এসি/ডিসি সুইচযোগ্য মাল্টিফাংশনাল ম্যাগনেটিক পাউডার পার্টিকুলার ত্রুটি ডিটেক্টর এ/ডি/ই/ও প্রোব সহ
উপস্থাপনা:
এইচসিডিএক্স-আইআইএসসি কম্পোজিট চৌম্বকীয় পাউডার ত্রুটি ডিটেক্টর সিলিকন নিয়ন্ত্রিত যোগাযোগহীন সুইচ গ্রহণ করে, কম শব্দ, শক্তিশালী চৌম্বকীয় শক্তি, দীর্ঘ সেবা জীবন এবং সহজ অপারেশন,ক্ষেত্র এবং পরীক্ষাগারে ব্যবহারের জন্য উপযুক্ত. যন্ত্রটি সমন্বিত কনফিগারেশন গ্রহণ করে, এবং ব্যবহারকারীরা তাদের প্রয়োজন অনুযায়ী অবাধে জরিপ চয়ন করতে পারেন। টাইপ এ, ডি, ই, ও জরিপ ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী কনফিগার করা যেতে পারে।
এইচসিডিএক্স-আইআইএসসি সিরিজের ডিম্যাগনেটাইজেশন ফাংশন রয়েছে এবং বর্তমান সামঞ্জস্যযোগ্য।
এই চৌম্বকীয় কণা ত্রুটি ডিটেক্টর দ্বারা নিয়ামক হিসাবে 8-বিট এমসিইউ গৃহীত হয় (ফেজ নিয়ন্ত্রিত সার্কিট সহ),এবং চৌম্বকীয় বর্তমান অবিচ্ছিন্ন নিয়ন্ত্রণ এসি শূন্য ভোল্টেজ ক্রসিং সংকেত এবং বর্তমান নিয়ন্ত্রণ সংকেত সঠিক সংগ্রহের মাধ্যমে উপলব্ধি করা যেতে পারে. এছাড়াও এটি demagnetization ফাংশন দিয়ে সজ্জিত করা হয়; demagnetization ফাংশন demagnetization মোড নির্বাচন এবং ট্রিগার বোতাম টিপুন পরে চালু করা যেতে পারে।এমসিইউর প্রোগ্রামটি আজীবন বিনামূল্যে আপগ্রেড উপভোগ করতে পারে, এবং টাইপ A, D, E, O জোন ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী কনফিগার করা যেতে পারে।
সব অপশনাল প্রোব প্যারামিটারঃ
|
ডি টাইপ প্রোব
|
উত্তোলন শক্তিঃ AC≥5Kg DC≥18Kg (সংমিশ্রণ ছাড়াই)
মেরু দূরত্বঃ 50-200mm (নিয়মিত)
অপারেটিং বর্তমানঃ ≥8A
ওয়ার্কিং ভোল্টেজঃ AC=38V, DC=9V
ওজনঃ ২.৫ কেজি
|
|
এপ্রোব টাইপ
|
উত্তোলন শক্তিঃ AC≥4.5kg DC≥18Kg
মেরু দূরত্বঃ 20-160mm (নিয়মিত)
ওয়ার্কিং ভোল্টেজঃ AC=38V, DC=9V
ওজনঃ ২.০ কেজি
|
|
ওপ্রোব টাইপ
|
কেন্দ্রীয় চৌম্বকীয় তীব্রতাঃ 180Oe
ওয়ার্কিং ভোল্টেজঃ AC=38V
অভ্যন্তরীণ ব্যাসার্ধঃ ১৫০ মিমি
ওজনঃ ২.৫ কেজি
|
|
ইপ্রোব টাইপ
|
উত্তোলন শক্তিঃ ≥12 কেজি
দূরত্বঃ ১১০ মিমি
অপারেটিং বর্তমানঃ ≥7A
পরিদর্শন গতিঃ ৬ মিটার/মিনিট
ওয়ার্কিং ভোল্টেজঃ 38 ভি বাম, 2
ওজনঃ ৩.০ কেজি
|
প্রয়োগঃ
মূলত ফেরোম্যাগনেটিক ওয়ার্কপিসের পৃষ্ঠ এবং নিকটবর্তী পৃষ্ঠের ফাটল সনাক্ত করতে ব্যবহৃত হয়।
বেইলার চাপ ধারক, ইস্পাত কাঠামো, কাঠামো, ঢালাই, ঢালাই যন্ত্রাংশ, যন্ত্রাংশ ইত্যাদি
এইচসিডিএক্স-আইআইএসসি মডেলের জন্য স্ট্যান্ডার্ড প্রোবগুলির ভূমিকাঃ
টাইপ ডি প্রোব (বৈদ্যুতিন চৌম্বকীয় জোয়াল প্রোব): চলনশীল জয়েন্ট দিয়ে সজ্জিত, পৃষ্ঠের workpiece চৌম্বকীকরণ এবং সনাক্ত করতে পারেন।
টাইপ এ প্রোব (হর্সহেল প্রোব): সমস্ত ধরণের ফিল্ট ওয়েডের জন্য উপযুক্ত, স্থানীয় চৌম্বকীয় পরিদর্শনগুলির অভ্যন্তরীণ এবং বাইরের কোণে বড় ওয়ার্কপিস, কাজের লাইট দিয়ে সজ্জিত।
টাইপ O প্রোব (রিং টাইপ কয়েল): এটি ওয়ার্কপিসের পরিধিগত ফাটল সনাক্তকরণের জন্য উপযুক্ত এবং এটি ওয়ার্কপিসের ক্লান্তির কারণে ফাটলগুলির জন্য খুব সংবেদনশীল।এটা দূরবর্তী পদ্ধতি দ্বারা workpiece demagnetise করতে পারেন.
টাইপ ই প্রোব (ঘূর্ণনকারী চৌম্বক ক্ষেত্র প্রোব): সব ধরণের সোজা সোল্ডার, পরিধি সোল্ডার, বুট সোল্ডার এবং সমতল এবং বড় জ্যামিতিক আকারের বাঁকা পৃষ্ঠের জন্য একটি সর্বজনীন ত্রুটি সনাক্তকরণ পরিচালনা করুন।জোন রোলার দিয়ে সজ্জিত করা হয়, যা অপারেশন সহজতর করে এবং গতি বাড়ায়। জোনটি সহজ পর্যবেক্ষণের জন্য কাজের আলো দিয়ে সজ্জিত।
টেকনিক্যাল প্যারামিটারঃ
পাওয়ার সাপ্লাইঃ এসি 220V ± 10% 50HZ 5A
আউটপুটঃ এসি 38V 10A
টাইপ A.D.E.O. জোন্ড অপশনাল এবং পাওয়া যায়
পরিদর্শন গতিঃ ≥6 m/min
প্রোবের তাপমাত্রা বৃদ্ধিঃ ≤60°C
ওয়ার্কিং স্পিডঃ দীর্ঘ সময়ের জন্য অবিচ্ছিন্ন অপারেশন কাজ করার পরামর্শ দেওয়া হয়ঃ চুম্বকীকরণের সময় ≤3 সেকেন্ড, ফাঁক সময় ≥5 সেকেন্ড
ওজনঃ প্রায় 6.5 কেজি (প্রধান ইউনিট)
কন্ট্রোলারের আকারঃ 95x45x75mm (L*W*H)
বহনকারী কেস আকারঃ 170x140x70mm (L*W*H)
স্ট্যান্ডার্ড ডেলিভারিঃ
হোস্ট HCDX-IISC 1
টাইপ ডি জোয়াক প্রোব ১
টাইপ এ প্রোব 1
টাইপ ই প্রোব 1
টাইপ ও প্রোব 1
পাওয়ার লাইন 1
প্রোব লাইন 1
স্ট্যান্ডার্ড নমুনা ১
অপারেশন ম্যানুয়াল 1
সার্টিফিকেট 1
অপশনাল আনুষাঙ্গিকঃ
টাইপ এ প্রোব
অন্বেষণ
ই প্রোব
ডি প্রোব
মৃত ওজন
পরীক্ষার নমুনা
ইউভি আলো
