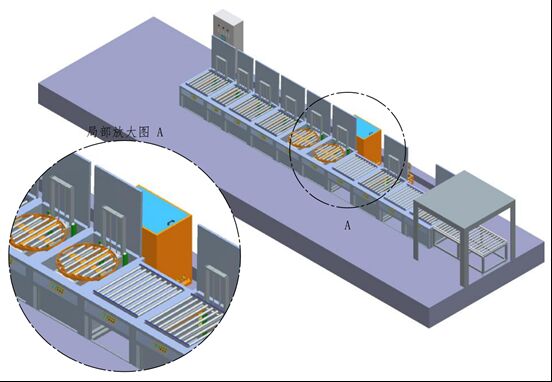

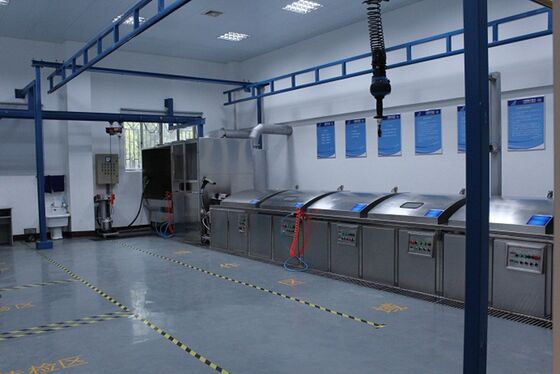

NDT-PT1200 নন-ম্যাগনেটিক পার্টসের জন্য কাস্টমাইজড ম্যানুয়াল রোলার টাইপ ফ্লুরোসেন্ট পেনিট্র্যান্ট টেস্টিং লাইন FPI টেস্টিং
1. সরঞ্জামের ব্যবহার:
এই প্রোডাকশন লাইনটি প্রধানত নন-ম্যাগনেটিক পার্টসের ফ্লুরোসেন্ট পেনিট্র্যান্ট পরিদর্শনের জন্য ব্যবহৃত হয়, যা পার্টসের নন-পোরস সারফেসে ডিসকন্টিনিউয়াস ত্রুটি সনাক্ত করে।
1.1 পার্টসের স্পেসিফিকেশন:
ব্যাস: φ500মিমি
দৈর্ঘ্য: 450মিমি
ওজন: 50 - 60 কেজি
1.2 প্রযোজ্য মান: ASTM E1417, ASTM E165, ISO 3452, ISO 3059
প্রধান প্রযুক্তিগত প্যারামিটার
5.1 পেনিট্রেশন ট্যাঙ্ক (২ সেট)
|
সিরিয়াল নম্বর
|
প্রযুক্তিগত প্রয়োজনীয়তা
|
আনুষঙ্গিক প্রয়োজনীয়তা
|
|
1
|
অভ্যন্তরীণ মাত্রা: 1200 × 800 × 800 মিমি (গভীরতা)
|
AlSl304 - 2.5 মিমি ফ্যাব্রিকেশন
|
|
2
|
এই ট্যাঙ্কটিতে একটি পেনিট্রেশন ট্যাঙ্ক এবং একটি ড্রিপ ট্রে রয়েছে। এটি পার্টসের জন্য একটি বৈদ্যুতিক লিফটিং ডিভাইস দিয়ে সজ্জিত। ড্রিপ ট্রে সরাসরি পেনিট্রেশন ট্যাঙ্কে ড্রিপ করা পেনিট্র্যান্ট ফ্লুইড ফিরিয়ে দিতে পারে; ড্রিপ ট্রে এর প্রস্থ 600মিমি।
|
ব্র্যাকেটের যে পাশ পার্টসের সংস্পর্শে আসে তাতে স্ক্র্যাচ এবং সংঘর্ষ প্রতিরোধ করার জন্য একটি নন-মেটালিক উপাদান প্রতিরক্ষামূলক স্তর রয়েছে।
|
|
3
|
ইনফিল্ট্রেশন ট্যাঙ্কের নীচে একটি তরল ডিসচার্জ আউটলেট ডিজাইন করা হয়েছে।
|
|
|
4
|
ট্যাঙ্কের সামনে স্বাধীন কন্ট্রোল প্যানেল ট্যাঙ্কের ভিতরের তরলের তাপমাত্রা প্রদর্শন করতে পারে, যথাক্রমে পেনিট্রেশন এবং ড্রিপিংয়ের সময় সেট এবং সামঞ্জস্য করতে পারে এবং একটি অ্যালার্ম ডিভাইস রয়েছে।
|
পিএলসি কন্ট্রোল। পেনিট্রেশন এবং ড্রিপিংয়ের সময় আলাদাভাবে সেট করা যেতে পারে। এটি একটি শ্রবণযোগ্য এবং ভিজ্যুয়াল অ্যালার্ম সিস্টেম দিয়ে সজ্জিত। সময় ডিজিটালভাবে প্রদর্শিত হয়। নীচের প্রান্তে একটি তাপমাত্রা সেন্সর ইনস্টল করা আছে।
|
|
5
|
তাপমাত্রা সেন্সরটি উপযুক্ত অবস্থানে ইনস্টল করা আছে, যা সঠিকভাবে তাপমাত্রা প্রদর্শন করতে পারে। সেট তাপমাত্রা পৌঁছানোর পরে, এটি স্বয়ংক্রিয়ভাবে পাওয়ার সাপ্লাই বন্ধ করে দেবে।
|
|
|
6
|
রিন্সিংয়ের জন্য একটি ওয়াটার গান দিয়ে সজ্জিত, যা পেনিট্র্যান্ট ফ্লুইড ম্যানুয়ালি ফ্লাশ আউট করার জন্য ব্যবহৃত হয়।
|
|
5.2 ইমালসিফিকেশন ড্রিপ চুট (১ সেট)
|
সিরিয়াল নম্বর
|
প্রযুক্তিগত প্রয়োজনীয়তা
|
আনুষঙ্গিক প্রয়োজনীয়তা
|
|
1
|
অভ্যন্তরীণ মাত্রা: 1200 × 800 × 800 মিমি (গভীরতা)
|
AlSl304 - 2.5 মিমি ফ্যাব্রিকেশন
|
|
2
|
এই চুটটিতে একটি ইমালসিফিকেশন ট্যাঙ্ক এবং একটি ড্রিপ চুট রয়েছে এবং এটি পার্টসের জন্য একটি বৈদ্যুতিকভাবে চালিত লিফটিং ডিভাইস দিয়ে সজ্জিত।
|
ব্র্যাকেটের যে পাশ পার্টসের সংস্পর্শে আসে তাতে স্ক্র্যাচ এবং সংঘর্ষ প্রতিরোধ করার জন্য একটি নন-মেটালিক উপাদান প্রতিরক্ষামূলক স্তর রয়েছে।
|
|
3
|
ইমালসিফিকেশন ট্যাঙ্কের নীচে একটি তরল ডিসচার্জ পোর্ট ডিজাইন করা হয়েছে।
|
|
|
4
|
ট্যাঙ্কের সামনে স্বাধীন কন্ট্রোল প্যানেল ট্যাঙ্কের ভিতরের ইমালশনের তাপমাত্রা প্রদর্শন করতে পারে এবং যথাক্রমে ইমালসিফিকেশন এবং ড্রিপিংয়ের সময় সেট এবং সামঞ্জস্য করার অনুমতি দেয়। এটিতে একটি অ্যালার্ম ডিভাইসও রয়েছে।
|
পিএলসি কন্ট্রোল। ইমালসিফিকেশন এবং ড্রিপিংয়ের সময় আলাদাভাবে সেট করা যেতে পারে। এটি একটি শ্রবণযোগ্য এবং ভিজ্যুয়াল অ্যালার্ম সিস্টেম দিয়ে সজ্জিত। সময় ডিজিটালভাবে প্রদর্শিত হয় এবং নীচের প্রান্তে একটি তাপমাত্রা সেন্সর ইনস্টল করা আছে।
|
|
5
|
তাপমাত্রা সেন্সরটি উপযুক্ত অবস্থানে ইনস্টল করা আছে, যা সঠিকভাবে তাপমাত্রা প্রদর্শন করতে পারে। সেট তাপমাত্রা পৌঁছানোর পরে, এটি স্বয়ংক্রিয়ভাবে পাওয়ার সাপ্লাই বন্ধ করে দেবে।
|
|
|
6
|
রিন্সিংয়ের জন্য একটি ওয়াটার গান দিয়ে সজ্জিত, যা পেনিট্র্যান্ট ফ্লুইড ম্যানুয়ালি ফ্লাশ আউট করার জন্য ব্যবহৃত হয়।
|
|
5.3 স্বয়ংক্রিয় পরিষ্কার করার ট্যাঙ্ক (১ সেট)
|
সিরিয়াল নম্বর
|
প্রযুক্তিগত প্রয়োজনীয়তা
|
আনুষঙ্গিক প্রয়োজনীয়তা
|
|
1
|
অভ্যন্তরীণ মাত্রা: 1200 × 800 × 800 মিমি (গভীরতা)
|
AlSl304 - 2.5 মিমি ফ্যাব্রিকেশন
|
|
2
|
স্লটের ভিতরে একটি গ্রিড ফ্রেম রয়েছে।
|
|
|
3
|
নিউম্যাটিক দরজা খোলা এবং বন্ধ করার প্রক্রিয়া
|
|
|
4
|
চুটটির নীচে একটি ড্রেনেজ ভালভ রয়েছে, সাথে একটি ইনলেট এবং একটি ওভারফ্লো আউটলেট রয়েছে।
|
|
|
5
|
ট্যাঙ্কের সামনে স্বাধীন কন্ট্রোল প্যানেল ট্যাঙ্কের ভিতরের পরিষ্কার করার সময় এবং তাপমাত্রা আলাদাভাবে সেট এবং সামঞ্জস্য করার অনুমতি দেয় এবং এটি একটি অ্যালার্ম ডিভাইস দিয়ে সজ্জিত।
|
পিএলসি কন্ট্রোল, একটি শ্রবণযোগ্য এবং ভিজ্যুয়াল অ্যালার্ম সিস্টেম দিয়ে সজ্জিত, ডিজিটাল সময় প্রদর্শন সহ, এবং নীচের প্রান্তে একটি তাপমাত্রা সেন্সর।
|
5.4 ম্যানুয়াল পরিষ্কার করার ট্যাঙ্ক (১ সেট)
|
সিরিয়াল নম্বর
|
প্রযুক্তিগত প্রয়োজনীয়তা
|
আনুষঙ্গিক প্রয়োজনীয়তা
|
|
1
|
স্লটের ভিতরের কার্যকর মাত্রা: 1200 × 800 × 800 (মিমি) গভীর
|
AlSl304 - 2.5 মিমি ফ্যাব্রিকেশন
|
|
2
|
কাউন্টারটপটি একটি স্টেইনলেস স্টিলের গ্রিডে (400 মিমি উচ্চতায়) স্থাপন করা হয়েছে এবং কাউন্টারটপটি তেল-প্রতিরোধী, বিচ্ছিন্নযোগ্য নন-মেটালিক পুরু প্লেট উপাদান দিয়ে তৈরি।
|
চুটটির নীচে একটি ড্রেনেজ আউটলেট রয়েছে।
|
|
3
|
স্লটের উপর একটি স্টেইনলেস স্টিলের চলন্ত ডার্ক রুম ইনস্টল করা আছে এবং ডার্ক রুমে একটি জলরোধী অতিবেগুনী আলো ইনস্টল করা আছে। ডার্ক রুমের অপারেটরের সামনে, একটি এয়ার আউটলেট সহ একটি জল-প্রতিরোধী প্লেট রয়েছে। সাদা আলো একটি বায়ুচলাচল ডিভাইস দিয়ে সজ্জিত এবং ম্যানুয়াল পরিষ্কার করার সময় ডার্ক রুমে উৎপন্ন পেনিট্র্যান্ট ফ্লুইড ওয়াটার মিস্ট অপসারণের জন্য একটি শেডিং কার্টেনও সরবরাহ করা হয়।
|
|
|
5
|
অতিরিক্তভাবে, ট্যাঙ্কের পাশে অতিবেগুনী আলো লাগানো আছে, এবং একটি ওয়াটার স্প্রে গান এবং একটি এয়ার স্প্রে গান রয়েছে। ওয়াটার ওয়াশিং চাপ 0.27 Mpa এর বেশি নয় এবং এয়ার স্প্রে গান চাপ 0.17 Mpa এর বেশি নয়।
|
|
|
6
|
পরিষ্কার করার জন্য জলের তাপমাত্রা 15 থেকে 40 ডিগ্রির মধ্যে হওয়া উচিত।
|
|
|
7
|
প্রেসার গেজটি অপারেশন প্যানেলে স্থাপন করা যেতে পারে এবং জল চাপ এবং জলের তাপমাত্রা অপারেশন উভয় সামনে এবং পিছনের দিকে উপলব্ধ।
|
|
5.5 শুকানোর ওভেন (১ সেট)
|
সিরিয়াল নম্বর
|
প্রযুক্তিগত প্রয়োজনীয়তা
|
আনুষঙ্গিক প্রয়োজনীয়তা
|
|
1
|
স্লটের মাত্রা: 1200 × 800 × 800 (মিমি) গভীর
|
AlSl304 - 2.5 মিমি ফ্যাব্রিকেশন
|
|
2
|
ওভেনটি হট এয়ার সার্কুলেশন ইলেকট্রিক হিটিং পদ্ধতি গ্রহণ করে (শব্দ কমাতে), এবং বাক্সের ভিতরের তাপমাত্রা ঘরের তাপমাত্রা থেকে 80ºC পর্যন্ত অবিচ্ছিন্নভাবে সামঞ্জস্য করা যেতে পারে। তাপমাত্রা নিয়ন্ত্রণের নির্ভুলতা ±2℃, বাক্সের ভিতরের তাপমাত্রার অভিন্নতা ±5℃, এবং এটি স্বয়ংক্রিয় তাপমাত্রা ক্ষতিপূরণ করতে পারে।
|
একটি তাপমাত্রা-প্রতিরোধী সিলিং গ্যাসকেট স্লট এবং স্লট কভারের মধ্যে সিল করার জন্য ব্যবহৃত হয়, যা নিশ্চিত করে যে শুকনো গরম বাতাস বাইরে বের হয় না।
|
|
3
|
পার্টস রাখার জন্য স্লটে একটি গ্রিড ফ্রেম রয়েছে।
|
|
|
4
|
অভ্যন্তরীণ এবং বাইরের দেয়ালের মধ্যে 50 মিমি পুরু ইনসুলেশন কটন রয়েছে।
|
|
|
5
|
স্বাধীন কন্ট্রোল প্যানেল শুকানোর সময় এবং তাপমাত্রা নিয়ন্ত্রণ করতে পারে এবং এতে একটি অ্যালার্ম ফাংশনও রয়েছে।
|
পিএলসি কন্ট্রোল, স্বয়ংক্রিয়ভাবে হিটিং পাওয়ার সাপ্লাই বন্ধ করতে সক্ষম
|
|
6
|
পিআইডি রেগুলেশন সহ একটি ডিজিটাল তাপমাত্রা নিয়ন্ত্রণ মিটার দিয়ে সজ্জিত।
|
|
5.6 খালি বাক্স (১ সেট)
|
সিরিয়াল নম্বর
|
প্রযুক্তিগত প্রয়োজনীয়তা
|
আনুষঙ্গিক প্রয়োজনীয়তা
|
|
1
|
স্লটের মাত্রা: 1200 × 800 × 800 (মিমি) গভীর
|
AlSl304 - 2.5 মিমি ফ্যাব্রিকেশন
|
|
2
|
পার্টস সংরক্ষণের জন্য স্লটে একটি গ্রিড ফ্রেম রয়েছে, যার সামনে খোলা এবং একটি উপাদান স্টোরেজ বাফার এলাকা রয়েছে।
|
|
5.7 ইমেজিং স্লট (১ সেট)
|
সিরিয়াল নম্বর
|
প্রযুক্তিগত প্রয়োজনীয়তা
|
আনুষঙ্গিক প্রয়োজনীয়তা
|
|
1
|
আকার: 1200 × 800 × 800 গভীরতা (মিমি)
|
AlSl304 - 2.5 মিমি ফ্যাব্রিকেশন
|
|
2
|
স্লটের ভিতরে একটি গ্রিল ফ্রেম ইনস্টল করা আছে।
|
|
|
3
|
একটি স্বাধীন পাউডার কন্টেইনার রয়েছে।
|
|
|
4
|
পাউডার স্প্রে স্বয়ংক্রিয় পাউডার স্প্রে গ্রহণ করে (উপর এবং নীচের উভয় স্প্রে)। পাউডার ট্যাঙ্কের বাইরের দেয়ালে একটি হিটিং ডিভাইস লাগানো আছে, যা নিশ্চিত করতে পারে যে ইমেজিং পাউডার শুকনো এবং আলগা থাকে। নেগেটিভ প্রেসার এবং সিলিং ডিভাইসগুলি নিশ্চিত করতে পারে যে পাউডার স্প্রে অভিন্ন এবং ইমেজিং পাউডার বাইরে বের হয় না।
|
|
|
5
|
এয়ার ব্লো গান কনফিগার করুন, যার এয়ার প্রেসার 0.03 Mpa এর বেশি নয়।
|
|
|
6
|
পাউডার বিস্ফোরণ এবং এয়ার গানের চাপ আলাদাভাবে সামঞ্জস্য করা যেতে পারে।
|
একটি প্রেসার গেজ দিয়ে সজ্জিত
|
|
7
|
অতিরিক্ত ধুলো বের করার জন্য এটি একটি বায়ুচলাচল ইন্টারফেস দিয়ে সজ্জিত।
|
|
|
8
|
স্লটের সামনে একটি স্বাধীন কন্ট্রোল প্যানেল ইনস্টল করা আছে, যা পাউডার স্প্রে সময় নিয়ন্ত্রণ করতে পারে এবং এতে একটি অ্যালার্ম ফাংশন রয়েছে।
|
|
|
9
|
ধুলো অপসারণের সময় নিয়ন্ত্রণ এবং সামঞ্জস্য করা যেতে পারে।
|
|
5.7. বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা
সিস্টেমটি একটি কেন্দ্রীভূত নিয়ন্ত্রণ পদ্ধতি গ্রহণ করে, যা ওয়ার্কস্টেশনগুলির অপারেশন প্রক্রিয়া নিয়ন্ত্রণ করতে সক্ষম করে। বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা প্রধানত একটি প্রোগ্রামযোগ্য সিকোয়েন্সিয়াল কন্ট্রোলার (পিএলসি), বিভিন্ন রিলে, এসি কন্টাক্টর, স্বয়ংক্রিয় সুইচ, তাপমাত্রা কন্ট্রোলার, ডিজিটাল টাইমার ইত্যাদি নিয়ে গঠিত। প্রতিটি স্লটের জন্য সময় সেটিংস ডিজিটাল টাইমারগুলিতে সুবিধাজনকভাবে তৈরি এবং পরিবর্তন করা যেতে পারে।
5.8. কনভেয়িং সিস্টেম
কনভেয়িং রোলারগুলি স্টেইনলেস স্টিলের বিয়ারিং রোলার দিয়ে তৈরি এবং এগুলি কেবল আলতো করে ধাক্কা দিয়ে কনভেয়িংয়ের উদ্দেশ্য অর্জন করতে পারে।
5.9. নিউম্যাটিক কন্ট্রোল সিস্টেম
এটি প্রধানত একটি এয়ার সোর্স ট্রিটমেন্ট ট্রায়াড, সোলেনয়েড ভালভ, প্রেসার গেজ, সিলিন্ডার এবং বিভিন্ন নিউম্যাটিক কন্ট্রোল এবং অ্যাকচুয়েটিং উপাদান নিয়ে গঠিত। ওয়াটার এবং এয়ার স্প্রে গান, নেগেটিভ প্রেসার গান এবং ইমেজিং ডিভাইসগুলি তাদের এয়ার সাপ্লাইয়ের জন্য অয়েল-ওয়াটার সেপারেটর দিয়ে সজ্জিত এবং ব্লোয়িং পাউডার গান এবং ওয়াটার ও এয়ার স্প্রে গানগুলি ডেটা রিডিং সহজ করার জন্য ছোট-রেঞ্জের প্রেসার গেজ ব্যবহার করে। প্রেসার গেজ এবং প্রেসার রেগুলেটিং ডিভাইসগুলি সমস্ত স্থানে ইনস্টল করা আছে যেখানে জল এবং সংকুচিত বায়ু ব্যবহার করা হয়।
2. সরঞ্জামের সংক্ষিপ্ত বিবরণ:
ফ্লুরোসেন্ট পেনিট্র্যান্ট পরিদর্শন লাইনটি HB/Z61-98 "পেনিট্র্যান্ট টেস্টিং" স্ট্যান্ডার্ড এবং GJB2367 "পেনিট্র্যান্ট টেস্টিং" এর প্রাসঙ্গিক বিধানগুলি মেনে চলে। ফ্লুরোসেন্ট পেনিট্র্যান্ট পরিদর্শন সরঞ্জামটিতে ২ টি পেনিট্রেশন ট্যাঙ্ক, ২ টি পরিষ্কার করার ট্যাঙ্ক, ১ টি শুকানোর ট্যাঙ্ক, ১ টি পোস্ট-ইমালসিফিকেশন পেনিট্রেশন ট্যাঙ্ক, ১ টি ম্যানুয়াল পরিষ্কার করার ট্যাঙ্ক এবং ১ টি ডেভেলপার ট্যাঙ্ক রয়েছে। সহায়ক এবং আনুষঙ্গিক সুবিধাগুলির মধ্যে রয়েছে একটি বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট, একটি এয়ার কন্ট্রোল সিস্টেম এবং সংযোগকারী পাইপলাইন। পরিদর্শন লাইনের সামগ্রিক বিন্যাসটি পুরো পরিদর্শন লাইনের রক্ষণাবেক্ষণ এবং পরিষ্কার করার সুবিধার্থে ডিজাইন করা হয়েছে। এই সরঞ্জামের প্রক্রিয়া বিন্যাস যুক্তিসঙ্গত এবং প্রক্রিয়া পরামিতিগুলি গুণমান নিশ্চিতকরণের চাহিদা মেটাতে সেট এবং নিয়ন্ত্রণ করা যেতে পারে, পরিদর্শন প্রক্রিয়ার সময় পার্টসের মসৃণ এবং নির্ভরযোগ্য সঞ্চালন নিশ্চিত করে এবং সুবিধাজনক এবং নির্ভরযোগ্য অপারেশন সহজতর করে।
3. প্রক্রিয়া প্রবাহ;
ম্যানুয়াল ফিডিং - 4-স্তরের পেনিট্রেশন ড্রিপিং - পরিষ্কার করা - পোস্ট-ইমালসিফিকেশন ড্রিপিং - 2-স্তরের পেনিট্রেশন ড্রিপিং - স্বয়ংক্রিয় পরিষ্কার করা - ম্যানুয়াল পরিষ্কার করা - শুকানো - খালি অবস্থান - পাউডার স্প্রে ঘটনা - ফ্লুরোসেন্স পর্যবেক্ষণ - ম্যানুয়াল আনলোডিং
প্রতিটি ওয়ার্কস্টেশনের মধ্যে স্থানান্তর রোলারগুলির মাধ্যমে অর্জন করা হয় এবং ম্যানুয়ালি সম্পন্ন হয়।
4. প্রক্রিয়া সরঞ্জামের সংক্ষিপ্ত বিবরণ
4.1. সমস্ত বাক্স এবং চুট কাঠামো যুক্তিসঙ্গত, নান্দনিকভাবে আনন্দদায়ক, নির্ভরযোগ্যভাবে ডিজাইন এবং ইনস্টল করা হয়েছে, যা নিরাপদ অপারেশন সহজতর করে।
4.2. সমস্ত বাক্স এবং চুটগুলি স্বাধীন ডাবল-লেয়ার কাঠামো। অভ্যন্তরীণ চুটটি 2.5 মিমি পুরুত্বের উচ্চ-মানের 304 স্টেইনলেস স্টিল প্লেট দিয়ে তৈরি, যখন বাইরের চুটটি 304 স্টেইনলেস স্টিল প্লেট এবং স্টেইনলেস স্টিলের পাইপ দিয়ে একটি সূক্ষ্ম অভ্যন্তরীণ ফ্রেমওয়ার্ক সহ তৈরি।
4.3. সমস্ত ওয়েল্ড সিমগুলি আর্গন আর্ক ওয়েল্ডিং ব্যবহার করে ঢালাই এবং চিকিত্সা করা হয়। ঢালাইয়ের গুণমান নিশ্চিত করা হয় কোনও ফুটো ছাড়াই এবং ওয়েল্ডগুলির বেস উপাদানের মতো একই রঙ থাকে।
4.4. প্রধান এয়ার সাপ্লাই পাইপলাইন, প্রতিটি নিউম্যাটিক স্প্রে গান এবং স্প্রে পাউডার এয়ার পাথ সমস্ত অয়েল-ওয়াটার সেপারেটর দিয়ে সজ্জিত। ফিল্টার করা সংকুচিত বায়ু তারপর প্রতিটি গ্যাস-ব্যবহারকারী এলাকায় পরিচালিত হয়। প্রেসার গেজ এবং প্রেসার রিডিউসার প্রতিটি সংকুচিত বায়ু আউটলেটে ইনস্টল করা আছে এবং সেগুলি সামঞ্জস্য করা যেতে পারে।
4.5. চুটগুলি বিকৃতি, অসমতা, স্ক্র্যাচ, স্যান্ড হোল, বুদবুদ, স্ল্যাগ অন্তর্ভুক্তি এবং ফুটো থেকে মুক্ত।
4.6. সমস্ত প্রধান কেনা উপাদানগুলির কারখানার সামঞ্জস্যের সার্টিফিকেট এবং নির্দেশাবলী থাকা উচিত। সমস্ত বৈদ্যুতিক সরঞ্জাম, যন্ত্র এবং তারগুলির "উৎপাদন লাইসেন্স, সামঞ্জস্যের সার্টিফিকেট এবং পরিদর্শন সার্টিফিকেট" থাকা উচিত।
4.7. প্রাসঙ্গিক প্রযুক্তিগত পরামিতিগুলি গণপ্রজাতন্ত্রী চীনের বিমান শিল্প "পেনিট্র্যান্ট টেস্টিং" এর HB/Z61-1998 স্ট্যান্ডার্ড এবং GJB2367 "পেনিট্র্যান্ট টেস্টিং" এর প্রাসঙ্গিক বিধানগুলি মেনে চলে।
4.8. সমস্ত পাইপলাইন (জল, বিদ্যুৎ, গ্যাস) এবং সিস্টেমে অন্যান্য সহায়ক সুবিধাগুলি চুটটির পিছনের দিকে (অ্যাসেম্বলি লাইন) সাজানো উচিত।
4.9. প্রতিটি ওয়ার্কস্টেশন বাক্স এবং চুটটিতে বাক্সের ভিতরের ক্রিয়াগুলি নিয়ন্ত্রণ এবং প্রক্রিয়া পরামিতিগুলি সেট করার জন্য একটি এমবেডেড স্বাধীন কন্ট্রোল প্যানেল রয়েছে। অপারেশন চলাকালীন তরল প্রবাহিত হওয়া রোধ করার জন্য প্লেসমেন্টটি যুক্তিসঙ্গত। কন্ট্রোল প্যানেলটি ব্রাশ করা স্টেইনলেস স্টিল দিয়ে তৈরি এবং তাপমাত্রা কন্ট্রোলার এবং টাইম রিলে ডিজিটাল। কন্ট্রোল প্যানেলটি সিল করা এবং সমস্ত বৈদ্যুতিক সংযোগগুলি ক্ষয়-প্রতিরোধীতার জন্য চিকিত্সা করা হয় এবং প্রতিরক্ষামূলক কভার দিয়ে সজ্জিত। বিভিন্ন যন্ত্রপাতির লেবেল রয়েছে এবং নিয়মিত ক্যালিব্রেশনের সময় বিচ্ছিন্ন করার জন্য সমস্ত যন্ত্রপাতির ইনস্টলেশন সুবিধাজনক।
4.10. বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা: এটি 7 টি বুদ্ধিমান ওয়ার্কস্টেশন অপারেশন কন্ট্রোল প্যানেল নিয়ে গঠিত। এই সিস্টেমটি কেবল প্রতিটি চুটটির জন্য আধা-স্বয়ংক্রিয় প্রক্রিয়া নিয়ন্ত্রণ অর্জন করতে পারে না, তবে স্বাধীনভাবে কাজও করতে পারে।
4.11. প্রতিটি ওয়ার্কস্টেশনের লেবেলগুলি চীনা ভাষায় এবং লেবেলের উপাদান স্টেইনলেস স্টিল।
4.12. প্রতিটি বাক্স এবং চুটগুলির কভারগুলি নিউম্যাটিক উপায়ে খোলা এবং বন্ধ করা হয়, যার খোলার কোণ ≥ 90 ডিগ্রি। টিপিং প্রতিরোধ করার জন্য সুরক্ষা ডিভাইস সেট করা আছে।
4.13. সমস্ত ডিসপ্লে ডিভাইস এবং সামঞ্জস্য ডিভাইসগুলি সহজে পর্যবেক্ষণযোগ্য অবস্থানে স্থাপন করা হয়।
4.14. প্রতিটি চুটগুলির নিউম্যাটিক কভারগুলিতে অপারেটর এবং উপাদানগুলির সুরক্ষা নিশ্চিত করার জন্য লকিং ডিভাইস রয়েছে।
4.15. সরঞ্জামের সামগ্রিক গ্রাউন্ডের নীচে স্টেইনলেস স্টিল দিয়ে তৈরি একটি লিক-প্রুফ ট্রে তৈরি করা হয়েছে, যা কর্মশালার মেঝে দূষিত হওয়া থেকে তরল প্রতিরোধ করে।
