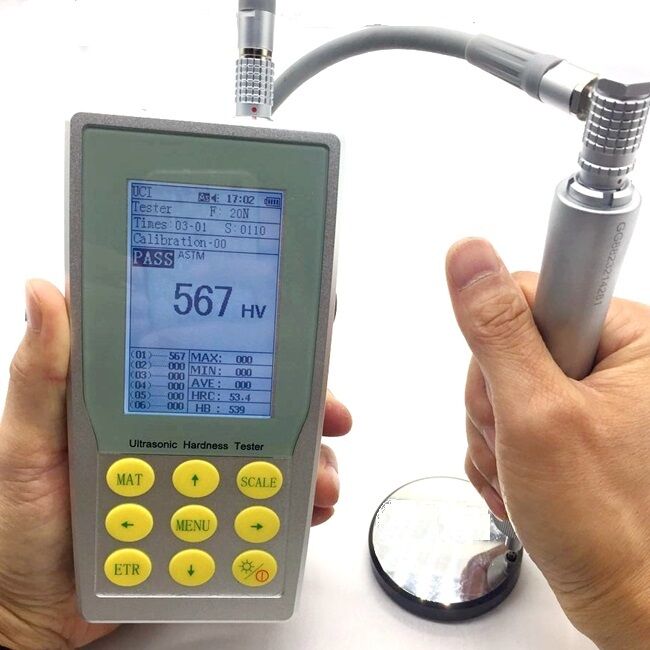

ইউসিআই আল্ট্রাসনিক হার্ডনেস টেস্টার ম্যানুয়াল প্রোব সহ
প্রয়োগ:
আল্ট্রাসনিক হার্ডনেস টেস্টার মডেল HUH-5M ছোট ফোর্জিং, ঢালাই উপাদান, ওয়েল্ড পরিদর্শন, তাপ প্রভাবিত অঞ্চল, আয়ন-নাইট্রাইড স্ট্যাম্পিং ডাইস এবং ছাঁচ, ফর্ম, প্রেস, পাতলা দেয়ালযুক্ত অংশ, বিয়ারিং, টুথ ফ্ল্যাঙ্কস ইত্যাদি পরিমাপের জন্য ব্যাপকভাবে ব্যবহৃত হয়।
কার্যপ্রণালী:
আল্ট্রাসনিক কন্টাক্ট ইম্পিডেন্স পদ্ধতি
স্পেসিফিকেশন:
| পণ্যের নাম |
আল্ট্রাসনিক হার্ডনেস টেস্টার (ইউসিআই) |
| মডেলের নাম |
HUH-5M |
| লোডিং ফোর্স |
10N/20N/50N/98N |
| ইনডেন্টার টাইপ |
136° ভিকার্স ডায়মন্ড ইনডেন্টার |
| পরিমাপের পরিসীমা |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6
HS: 34.2-97.3; Mpa: 255-2180N/mm
|
| পরিমাপের নির্ভুলতা |
HV: ±3%HV; HRC: ±1.5HRC; HB: ±3%HB; HLD: ±5HLD; |
| পরিমাপের দিক |
360° সমর্থন করে |
| ডেটা স্টোরেজ |
1000-গ্রুপ পরিমাপ ডেটা এবং 20-গ্রুপ ক্যালিব্রেশন ডেটা সংরক্ষণ করতে |
| হার্ডনেস স্কেল |
HV, HB, HRC, HLD |
| ডেটা ডিসপ্লে |
লোডিং ফোর্স, টেস্টিং-টাইম, টেস্টিং রেজাল্ট, গড়,
সর্বোচ্চ, সর্বনিম্ন, বিচ্যুতি এবং রূপান্তর স্কেল। |
| হার্ডনেস ইন্ডিকেশন |
এলসিডি ডিসপ্লে |
| পরিচালনার পরিবেশ |
তাপমাত্রা: -10°C~50°C; আর্দ্রতা: 30%~80% R.H |
| অপারেটিং ভোল্টেজ |
DC 6V |
| যন্ত্রের মাত্রা |
160x80x31mm |
| নেট ওজন |
প্রায় 500g (প্রোব ছাড়া) |
উপরের ম্যানুয়াল প্রোবের বৈশিষ্ট্য:
● সর্বশেষ আল্ট্রাসনিক সেন্সর প্রযুক্তি
● যা সহায়ক ডিভাইস ছাড়াই সঠিক হার্ডনেস মান পেতে পারে
● 360° দ্রুত পরিমাপ অপারেশন সমর্থন করে
● চমৎকার মানব প্রকৌশল নকশা এবং ধরতে সহজ
● প্রোবের উপযুক্ত মাত্রা এবং ওজন যা নিয়ন্ত্রণ করা সুবিধাজনক
● পরীক্ষার নমুনার প্রান্ত এবং নির্দিষ্ট অবস্থানের জন্য দ্রুত এবং সঠিক পরিমাপ
● মাইক্রো ইন্ডেন্টেশন, পরীক্ষার পরে যেকোনো নমুনার জন্য নন-ডেস্ট্রাকটিভ
প্রধান বৈশিষ্ট্য:
● হ্যান্ডহেল্ড হার্ডনেস পরিমাপ সাধারণত ব্রিনেল, রকওয়েল, ভিকার্স, লিব, ইত্যাদি হিসাবে ব্যবহৃত হয়।
● রকওয়েল এবং ব্রিনেল হার্ডনেস টেস্টিং ভারী লোডিং ফোর্স এবং বড় ইন্ডেন্টেশন সহ, নমুনার পৃষ্ঠের গুরুতর ক্ষতি করে।
● ভিকার্স হার্ডনেস অপটিক্যাল পরিমাপ প্রয়োগ করে, পেশাদার টেকনিশিয়ানরা মসৃণভাবে পরিচালনা করতে পারে, ভারী ওয়ার্ক পিস, ইনস্টল করা যন্ত্রপাতি এবং স্থায়ীভাবে একত্রিত অংশগুলির হার্ডনেস পরিমাপ করা অসম্ভব।
● লিব হার্ডনেস টেস্টিং রিবাউন্ড এবং পরোক্ষ পদ্ধতি প্রয়োগ করে হার্ডনেস পরিমাপ করতে, ব্রিনেল, রকওয়েল এবং ভিকার্স স্কেলে রূপান্তর করার সময় সহজেই বড় বিচ্যুতি ঘটে।
● আল্ট্রাসনিক হার্ডনেস টেস্টার মডেল HUH-5M পরীক্ষার টুকরাগুলির জন্য তুলনামূলক হার্ডনেস পরিমাপ করতে আল্ট্রাসনিক কন্টাক্ট ইম্পিডেন্স পদ্ধতি প্রয়োগ করে, উচ্চ নির্ভুলতা, দক্ষতা, বহনযোগ্যতা এবং সহজ অপারেশনের সুবিধা সহ।

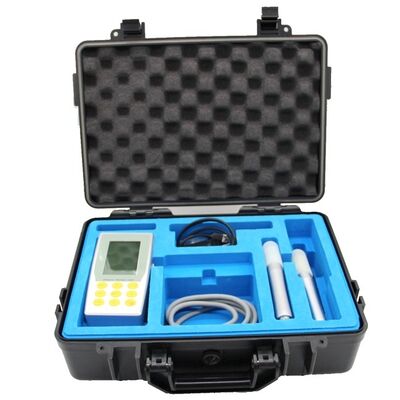

স্ট্যান্ডার্ড ডেলিভারি:
| স্ট্যান্ডার্ড ডেলিভারি |
পরিমাণ |
স্ট্যান্ডার্ড ডেলিভারি |
পরিমাণ |
স্ট্যান্ডার্ড ডেলিভারি |
পরিমাণ |
স্ট্যান্ডার্ড ডেলিভারি |
পরিমাণ |
| HUH-5M প্রধান ইউনিট |
1 |
প্রোব কেবল |
1 |
অ্যান্টি ভাইব্রেশন কেস |
1 |
ইংরেজি অপারেশন ম্যানুয়াল |
1 |
| 50N/98N ম্যানুয়াল প্রোব |
1 |
কম কেবল |
1 |
স্ক্রু |
1 |
ওয়ারেন্টি কার্ড |
1 |
| স্ট্যান্ডার্ড রকওয়েল ব্লক |
1 |
ইউএসবি কেবল |
1 |
যোগ্যতা সার্টিফিকেট |
1 |
প্যাকিং তালিকা |
1 |
ম্যানুয়াল প্রোব স্পেসিফিকেশন:
| প্রোব টাইপ |
UCI-1K |
UCI-2K |
UCI-5K |
UCI-10K |
| পরীক্ষার শক্তি |
10N |
20N |
50N |
98N |
| ব্যাস |
22mm |
22mm |
22mm |
22mm |
| দৈর্ঘ্য |
154mm |
154mm |
154mm |
154mm |
| অসিলেটিং রড ব্যাস |
2.4mm |
2.4mm |
3mm |
3mm |
| পরিমাপ পৃষ্ঠের রুক্ষতা |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| পরীক্ষার উপাদানের ন্যূনতম ওজন |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| ন্যূনতম পুরুত্ব |
2mm |
2mm |
2mm |
2mm |
মোটরাইজড প্রোব স্পেসিফিকেশন:
| প্রোব টাইপ |
UCI-300 |
UCI-500 |
UCI-800 |
UCI-1000 |
| পরীক্ষার শক্তি |
3N |
5N |
8N |
10N |
| ব্যাস |
46mm |
46mm |
46mm |
46mm |
| দৈর্ঘ্য |
197.5mm |
197.5mm |
197.5mm |
197.5mm |
| অসিলেটিং রড ব্যাস |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| পরীক্ষার উপাদানের ন্যূনতম ওজন |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| ন্যূনতম পুরুত্ব |
2mm |
2mm |
2mm |
2mm |
