দুই চাকার চৌম্বকীয় ক্রলার সহ চৌম্বকীয় ক্রপ জারা বেধ পরিমাপ সিস্টেম

চৌম্বকীয় ক্রিপ ক্ষয় পুরুত্ব পরিমাপ ব্যবস্থা দুই-চাকা চৌম্বকীয় ক্রলার সহ

১. কনফিগারেশন

.বিরল-পৃথিবী উচ্চ-শক্তির স্থায়ী চুম্বক চাকা ব্যবহার করে, এমনকি অপ্রত্যাশিত বিদ্যুৎ বিভ্রাট হলেও এটি সনাক্ত করা পৃষ্ঠ থেকে পড়ে যাবে না। এটি ফেরোম্যাগনেটিক উপাদানগুলির পৃষ্ঠে অনুভূমিক, উল্লম্ব এবং উল্টানো বহু-অবস্থান গতি সম্পাদন করতে পারে।দেয়ালের ক্ষয় দ্রুত স্ক্রীনিং এবং সনাক্তকরণের জন্য ইলেক্ট্রোম্যাগনেটিক আল্ট্রাসনিক পুরুত্ব প্রোব ইনস্টল করুন

• পুরুত্বের ক্ষয় পরীক্ষা করার জন্য এলাকাটি নির্ভুলভাবে স্ক্যান করুন
• এ স্ক্যান এবং বি স্ক্যান ডিসপ্লে ম্যাচিং
• ভিডিও ক্যামেরা সহ সজ্জিত, পরিদর্শন করা পৃষ্ঠের ভিডিও পরিস্থিতি সময়মতো পর্যবেক্ষণ করতে পারে।
• স্ক্যানিং দিক নিয়ন্ত্রণ করার জন্য রিমোট কন্ট্রোল সিস্টেম, এবং এটি পূর্ব-নির্ধারিত স্ক্যানিং দিক হতে পারে।
• ৩. দুই-চাকা চৌম্বকীয় ক্রলারের বৈশিষ্ট্য

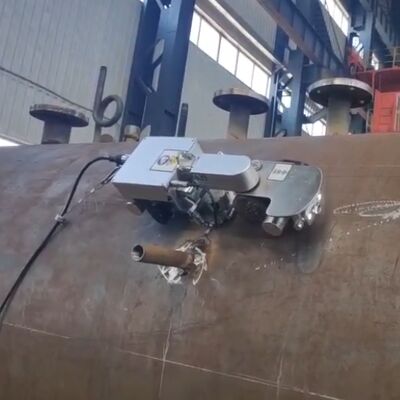

• দুই-চাকা চৌম্বকীয় ক্রলার একটি উন্নত যন্ত্র যা বিভিন্ন ধরণের নন-ডেস্ট্রাকটিভ টেস্টিং সরঞ্জাম বহন করতে পারে। বর্তমানে, এটি পেট্রোকেমিক্যাল, পট বিশেষ পরিদর্শন এবং বিদ্যুৎ শক্তির মতো অনেক ক্ষেত্রে প্রচুর পরিমাণে অন-সাইট বসতি অভিজ্ঞতা সঞ্চয় করেছে। এটি পাইপের নীচে, কনুই বা তিনটি সংযোগ এবং অন্যান্য ক্ষয়, ক্ষয় আরও গুরুতর এলাকায় পরিদর্শন বা বি স্ক্যানিং পুরুত্ব পরিমাপ করার জন্য ইলেক্ট্রোম্যাগনেটিক আল্ট্রাসাউন্ড বহন করতে পারে, শিল্প ক্ষেত্রে পাইপ ক্ষয় সনাক্তকরণ বিশেষজ্ঞ বলা হয়।

১) কমপ্যাক্ট গঠন এবং উচ্চ নমনীয়তা

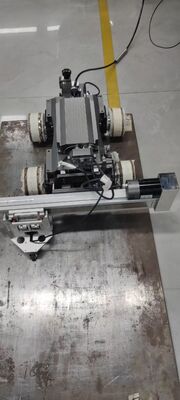

কমপ্যাক্ট এবং চমৎকার নকশা এটিকে বিভিন্ন ধরণের ফেরোম্যাগনেটিক পাইপ এবং পাত্রের জন্য ক্ষয় সনাক্তকরণ সহজে সম্পাদন করতে দেয়। চৌম্বকীয় চাকাগুলি ৩৫০ মিমি (দৈর্ঘ্য) × ১৪০ মিমি (প্রস্থ) × ১৩০ মিমি (উচ্চতা) এবং ওজন ৫.৫ কেজি এর কম। অনন্য দুই-চাকা কাঠামো এটিকে ন্যূনতম ১০০ মিমি পাইপের উপর অবাধে চলতে সক্ষম করে। ন্যূনতম বাঁক ব্যাসার্ধ ৪০০ মিমি এবং ন্যূনতম ১০০ মিমি বাঁক ব্যাসার্ধ সহ কনুই সহজেই অতিক্রম করা যায়। অতএব, দুই-চাকা চৌম্বকীয় ক্রলিং আন্দোলন এবং স্ক্যানিংয়ের পরিধি ব্যাপকভাবে প্রসারিত হয়েছে।

২) চৌম্বকীয় শোষণ সুপার

নকশার ক্ষেত্রে, দুই চাকার চৌম্বকীয় আরোহণে উচ্চ-শক্তির স্থায়ী চুম্বক তৈরি করতে চৌম্বকীয় বিরল-পৃথিবী চুম্বক ব্যবহার করে। এমনকি যদি একটি দুর্ঘটনাজনিত বিদ্যুৎ বিভ্রাট ঘটে, তবে গাড়ির বডি সনাক্ত করা পৃষ্ঠ থেকে পড়ে যাওয়ার কোনও বিপদ নেই। অতএব, দুই-চাকা চৌম্বকীয় ক্রলার অনুভূমিক, উল্লম্ব এবং উল্টানো ভঙ্গি স্ক্যানিং নিরাপদে সম্পাদন করতে পারে। দুই-চাকা চৌম্বকীয় ক্রলারের সর্বোচ্চ উল্লম্ব লোড ৫ কেজি, যার অর্থ এটি ৫ কেজি ওজন টেনে নিয়ে যাওয়ার সময় কোনও উল্লম্ব গতিকে প্রভাবিত করবে না।

৩) উচ্চ নিয়ন্ত্রণ নির্ভুলতা

দুই-চাকা চৌম্বকীয় ক্রলারের গতি ০-৬ মিটার/মিনিট এবং একটি ধ্রুবক গতিতে এগিয়ে যেতে পারে, নির্ভুল এনকোডার দ্বারা সনাক্তকরণ ব্যবধান নির্ধারণের ফাংশন অর্জন করা যেতে পারে, ব্যবহারকারীর সনাক্তকরণ চাহিদাগুলি আরও ভালভাবে অর্জন করা যেতে পারে। উদাহরণস্বরূপ, গ্রাহকের কনুইয়ের পিছনে একটি পয়েন্টে প্রতি ৫০ মিমি ব্যবধানে একটি ব্যবধান সনাক্তকরণ প্রক্রিয়া সম্পাদন করার প্রয়োজন: কন্ট্রোলার প্রোগ্রাম করা যেতে পারে, এবং দুই-চাকা চৌম্বকীয় আরোহণ প্রতি ৫০ মিমি তে পরিচালিত এবং পরিদর্শন করা যেতে পারে। সনাক্তকরণের দক্ষতা এবং নির্ভুলতা উন্নত করে।

৪) উন্নত সনাক্তকরণ প্রযুক্তি

ঐতিহ্যগতভাবে, পাইজোইলেকট্রিক পুরুত্ব ঐতিহ্যবাহী পুরুত্ব পরিমাপে ব্যবহৃত হয়, এবং এটি অনেক ক্ষেত্রে পরিদর্শন কর্মীদের জন্য এর সনাক্তকরণ প্রক্রিয়ার ক্ষেত্রে নির্দিষ্ট অসুবিধা এবং শক্তি নিয়ে আসে। পাইজোইলেকট্রিক আল্ট্রাসনিক পুরুত্ব গেজের ম্যানুয়াল পরিদর্শন পদ্ধতির নিম্নলিখিত অসুবিধাগুলি রয়েছে: (১) ওয়ার্কপিসের পৃষ্ঠের পেইন্ট স্তর বা অক্সাইড স্তর পালিশ করার প্রয়োজন হয়, এবং পরীক্ষা সম্পন্ন হওয়ার পরে পৃষ্ঠটি পুনরুদ্ধার করতে হয়। দক্ষতা অত্যন্ত কম; (২) ঐতিহ্যবাহী আল্ট্রাসাউন্ড একটি কাপলিং এজেন্ট দিয়ে লেপানো আবশ্যক, যা সাইটের অবস্থার উপর খুব কঠোর। (৩) উচ্চ সাইটে কাজ করার সময়, একটি স্থির প্ল্যাটফর্ম তৈরি করতে হবে, যা ব্যয়বহুল এবং সময়সাপেক্ষ; (৪) উচ্চ তাপমাত্রায় পরিষেবা চলাকালীন পরীক্ষা করা কঠিন।

উন্নত স্বয়ংক্রিয় ক্রলিং (ইলেক্ট্রোম্যাগনেটিক আল্ট্রাসনিক) দেয়াল পুরুত্ব ক্ষয় সনাক্তকরণ ব্যবস্থা ব্যবহার করে, উপরের ক্লান্তিকর সমস্যাগুলি সমাধান করা হবে, এবং সনাক্তকরণের নির্ভুলতা ঐতিহ্যবাহী পাইজোইলেকট্রিক আল্ট্রাসাউন্ডের সাথে তুলনীয়। স্ক্যাফোল্ডিং তৈরি করার প্রয়োজন নেই, অ্যান্টি-ক্ষয় স্তর পালিশ করার প্রয়োজন নেই, কোনও কাপলিং এজেন্ট ছাড়াই, মাটি থেকে রিমোট কন্ট্রোলের মাধ্যমে, উচ্চ-গতির পাইপ প্রাচীরের ক্ষয় দ্রুত সনাক্তকরণ এবং নির্ভুল পরিমাপের জন্য ঘন স্ক্যানিং অর্জন করা। সনাক্তকরণের নির্ভুলতা নিশ্চিত করার সময়, এটি সনাক্তকরণের দক্ষতা ব্যাপকভাবে উন্নত করে এবং সনাক্তকরণের খরচ কমায়।

উচ্চ-উচ্চতার উপাদানগুলির সনাক্তকরণ অবস্থান এবং সনাক্তকরণ রুট স্ক্যানিং ট্র্যাকের নিয়ন্ত্রণযোগ্যতা নিশ্চিত করার জন্য দুই-চাকা চৌম্বকীয়-আরোহণের সমন্বিত ফরোয়ার্ড এবং ব্যাক ডাবল ক্যামেরা ব্যবহার করে মাটি থেকে রিয়েল-টাইমে পর্যবেক্ষণ এবং সামঞ্জস্য করা যেতে পারে।

৬) ক্ষয় পয়েন্ট সনাক্তকরণ বা বি-স্ক্যান পরিদর্শন করার সময় দুই-চাকা চৌম্বকীয় ক্রলার অনিবার্যভাবে প্রোব লিফটিংয়ের প্রয়োজন এমন যান্ত্রিক ক্রিয়াকলাপের মুখোমুখি হয়। পয়েন্টের পুরুত্ব পরিমাপ করার সময়, পরিমাপ একই নির্দিষ্ট পয়েন্টে সম্পাদন করা প্রয়োজন। প্রতিটি পয়েন্টের ডেটা প্রোব পরিমাপ করা পৃষ্ঠে অবতরণের সময় পাওয়া যায়। অতএব, সবচেয়ে নির্ভুল পয়েন্ট অর্জনের জন্য প্রোবের ফাংশন উত্তোলন করা যেতে পারে। পুরুত্ব মান। পরিমাপ করা বস্তুর উপর বি-স্ক্যান করার সময়, যদিও প্রোব পৃষ্ঠের কাছাকাছি থাকে, যদি ওয়েল্ডের অবশিষ্ট উচ্চতা বেশি হয়, তবে প্রোবটি উত্তোলন এবং অতিক্রম করার প্রয়োজন হয়। অতএব, প্রোবের উত্তোলন এবং নিম্নগামী ফাংশনও খুব গুরুত্বপূর্ণ।

5. ইলেক্ট্রোম্যাগনেটিক আল্ট্রাসনিক পুরুত্ব পরিমাপ ইউনিট

ইলেক্ট্রোম্যাগনেটিক আল্ট্রাসনিক EMAT এবং ঐতিহ্যবাহী পাইজোইলেকট্রিক আল্ট্রাসাউন্ড আল্ট্রাসাউন্ডের বিভাগের অন্তর্গত। তাদের অপরিহার্য পার্থক্য ট্রান্সডুসারগুলির পার্থক্যের মধ্যে নিহিত। পাইজোইলেকট্রিক আল্ট্রাসনিক ট্রান্সডুসারগুলি আল্ট্রাসনিক তরঙ্গ নির্গত এবং গ্রহণ করার জন্য একটি পাইজোইলেকট্রিক ওয়েফারের পাইজোইলেকট্রিক প্রভাবের উপর নির্ভর করে, যখন EMAT গুলি ইলেক্ট্রোম্যাগনেটিক প্রভাবের (ম্যাগনেটোস্ট্রিক্টিভ ফোর্স, লরেঞ্জ ফোর্স) উপর নির্ভর করে আল্ট্রাসনিক তরঙ্গ প্রেরণ এবং গ্রহণ করার জন্য, এবং এর শক্তি রূপান্তর ওয়ার্কপিসের পৃষ্ঠের সরাসরি ত্বকের স্তরে থাকে। ঐতিহ্যবাহী পাইজোইলেকট্রিক আল্ট্রাসনিক টেস্টিংয়ের ওয়ার্কপিসের পৃষ্ঠের ফিনিশের উপর উচ্চ প্রয়োজনীয়তা রয়েছে। ইলেক্ট্রোম্যাগনেটিক আল্ট্রাসনিক টেস্টিংয়ের ওয়ার্কপিসের পৃষ্ঠের উপর কম প্রয়োজনীয়তা রয়েছে, ওয়ার্কপিসের পৃষ্ঠে পেইন্ট, আবরণ এবং অসমতা থাকতে দেয়। প্রচলিত আল্ট্রাসাউন্ডের তুলনায়। ইলেক্ট্রোম্যাগনেটিক আল্ট্রাসাউন্ডের নিম্নলিখিত সুবিধা রয়েছে

4. নন-কন্টাক্ট সনাক্তকরণ, কোন কাপলিং এজেন্ট নেই (৪ মিমি পর্যন্ত উত্তোলন)

পৃষ্ঠের জন্য প্রয়োজনীয়তা বেশি নয়, পৃষ্ঠের রুক্ষতা সনাক্ত করা যেতে পারে, অক্সাইড স্কেল, আবরণ, আবরণ এবং অন্যান্য ওয়ার্কপিস সহ

• দ্রুত সনাক্তকরণ
• পাইজোইলেকট্রিক আল্ট্রাসনিক EMAT
• ক্রিস্টাল ম্যাগনেট

কাপলিং এজেন্ট ইলেক্ট্রোম্যাগনেটিক কয়েল

ভাইব্রেশন এডি কারেন্ট ম্যাগনেটিক ফিল্ড

আল্ট্রাসনিক আল্ট্রাসনিক

EMAT

ঐতিহ্যবাহী পাইজোইলেকট্রিক আল্ট্রাসনিক প্রযুক্তি EMAT প্রযুক্তি

বিশেষ করে উচ্চ-গতির, অনলাইন এবং স্বয়ংক্রিয় সনাক্তকরণের জন্য উপযুক্ত

বিশেষ করে উচ্চ-তাপমাত্রার পরিবেশের জন্য উপযুক্ত

উচ্চ গতি এবং উচ্চ তাপমাত্রার পরিবেশে ঐতিহ্যবাহী পাইজোইলেকট্রিক আল্ট্রাসনিক প্রযুক্তি এবং EMAT প্রযুক্তির প্রযুক্তিগত তুলনা।

EMAT প্রযুক্তি বিভিন্ন ফোরজিং, স্টিল বার, স্টিল প্লেট এবং স্টিল পাইপ (সীমাহীন স্টিল পাইপ, তেল কেসিং, ওয়েল্ডেড পাইপ ইত্যাদি সহ) এর ম্যানুয়াল, আধা-স্বয়ংক্রিয় এবং সম্পূর্ণ স্বয়ংক্রিয় অন-লাইন নন-ডেস্ট্রাকটিভ টেস্টিংয়ে কক্ষ তাপমাত্রা এবং উচ্চ তাপমাত্রায় প্রয়োগ করা হয়েছে।

কার্যকরী বৈশিষ্ট্য

★উচ্চ-উচ্চতার উপাদানগুলির সনাক্তকরণ অবস্থান এবং সনাক্তকরণ রুট স্ক্যানিং ট্র্যাকের নিয়ন্ত্রণযোগ্যতা নিশ্চিত করার জন্য সমন্বিত ফরোয়ার্ড এবং ব্যাক ডাবল ক্যামেরা ব্যবহার করে মাটি থেকে রিয়েল-টাইমে পর্যবেক্ষণ এবং সামঞ্জস্য করা যেতে পারে।

5. পৃষ্ঠের পালিশিং, অ্যান্টি-ক্ষয় আবরণ এবং ভাসমান মরিচা ভেদ করা যায়, এবং কাপলিং এজেন্টের প্রয়োজন নেই।

• ★পুরুত্ব পরিমাপ পৃষ্ঠের ক্ষয়, পেইন্ট, ক্ষয় এবং অন্যান্য আবরণগুলির ৪ মিমি পুরুত্ব পর্যন্ত ভেদ করতে পারে, যন্ত্র দ্বারা প্রদর্শিত ধাতব বস্তুর পুরুত্বে আবরণের পুরুত্বের হিসাব বিবেচনা করার প্রয়োজন নেই।
• ★অ-লম্বাভাবে (বস্তুর উপর ট্রান্সডুসার/প্রোবের লম্বতা) ±২৫ পর্যন্ত
• o
• , প্রোব স্থাপন করার পরে কম উল্লম্বতা^{: ৩.০ ~ ৫.০ মেগাহার্টজ, পরিমাপের গতি: ১৬ ~ ১ বার/সেকেন্ড}he
• ★পুরুত্ব পরিমাপের ফলাফলগুলি ডিজিটাল মান ফর্ম, এ-স্ক্যান ফর্ম, সময়-ভিত্তিক বি-স্ক্যান চিত্র ফর্ম, এবং দূরত্ব-ভিত্তিক (এনকোডার) বি-স্ক্যান চিত্র ফর্মে প্রদর্শিত হতে পারে।
• ★বিশেষজ্ঞ বুদ্ধিমত্তা অ্যালগরিদম ব্যবহার করে, তিনটি পুরুত্ব পরিমাপ মোড রয়েছে: স্বয়ংক্রিয় মোড, একক গেট ম্যানুয়াল মোড (একক পিক পদ্ধতি পরিমাপ), এবং ডুয়াল গেট ম্যানুয়াল মোড (পিক-পিক পদ্ধতি পরিমাপ)। এটি মানুষের কারণগুলির প্রভাবকে ব্যাপকভাবে হ্রাস করে এবং অপারেশন পদক্ষেপগুলিকে সহজ করে।
• বেসিক উপকরণের শিয়ার ওয়েভ গতির ডেটাবেস তৈরি করা হয়েছে, এবং কাস্টমাইজড শিয়ার ওয়েভ গতির মান তৈরি করা যেতে পারে
• পরিদর্শন রেকর্ড তালিকা এবং পুরুত্ব মান তালিকা সরাসরি জারি করে ডেটা বিশ্লেষণ এবং প্রক্রিয়াকরণের সুবিধা প্রদান করে।
• প্রযুক্তিগত পরামিতি
• ★সনাক্তকরণ নিয়ন্ত্রণ কেবল: ২৫ মিটার

6. ★বস্তুর পৃষ্ঠের বক্রতার ন্যূনতম ব্যাসার্ধ পরিমাপ করা হয়: অনুদৈর্ঘ্য অক্ষ ≥ ৫০ মিমি, এবং পরিধি ≥ ১২৫ মিমি

• পুরুত্ব পরিমাপ:
• নির্ভুলতা ০.০৪ মিমি, পরিসীমা ২ ~ ১২০ মিমি (ইস্পাত)
• ★কাজের ক্লিয়ারেন্স / লিফট অফ: ≤ ৪ মিমি★পরিমাপের অ-লম্বাভাবে (বস্তুর উপর ট্রান্সডুসার/প্রোবের লম্ব): ±২৫
• o
• উত্তেজনা ফ্রিকোয়েন্সি^{: ৩.০ ~ ৫.০ মেগাহার্টজ, পরিমাপের গতি: ১৬ ~ ১ বার/সেকেন্ড}
• শব্দ গতির পরিসীমা:১০০০ ~ ৯৯৯৯ মিটার/সেকেন্ড, সমন্বয় বৃদ্ধি: ১ মিটার/সেকেন্ড
• গেট ফাংশন: স্বয়ংক্রিয় গেট, ম্যানুয়াল একক গেট, ম্যানুয়াল ডাবল গেট★
• ভিডিও পর্যবেক্ষণ: সামনে এবং পিছনে উভয় ভিশন ডুয়াল ক্যামেরা, ডাইনামিক এবং স্ট্যাটিক পিক্সেল ৩ মিলিয়ন / ২৩০০ × ১২৯৬
• সাধারণ তাপমাত্রা চৌম্বকীয় প্রোব: দুর্বল বা কম স্থায়ী চুম্বক, চৌম্বকীয় শোষণ≤ ১৫N, বৃত্তাকার Φ৩০ × উচ্চ ৪৪ মিমি, ওজন ≤ ৮০ গ্রাম
• ★ক্রল ডিভাইস বডির আকার এবং ওজন (প্রায়।): L৩৮০ × W১৩০ × H১২০ মিমি, ৬ কেজিকাজের তাপমাত্রা
• :
• -১০ ~ +৫০℃পরিমাপ বিশ্লেষণ সফটওয়্যারএকই সাথে পুরুত্ব, এ, বি স্ক্যান ফলাফল প্রদর্শন

7. একটি পরীক্ষার রেকর্ড, ★ পুরুত্ব মান তালিকা সরাসরি জারি করে, ডেটা বিশ্লেষণ এবং প্রক্রিয়াকরণের সুবিধা প্রদান করে

• ★Win7/10 (৩২/৬৪ বিট) অপারেটিং সিস্টেমের সাথে সামঞ্জস্যপূর্ণ
• প্যাকিং তালিকা
• পরীক্ষা হোস্ট/আপার কম্পিউটার

8. ১ সেট

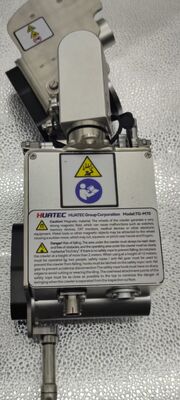

• HUATEC TG-M70 দুই-চাকা চৌম্বকীয় ক্রলার (ভিডিও এবং পুরুত্ব পরিমাপ মডিউল অন্তর্ভুক্ত) ১ সেটপাওয়ার সাপ্লাই এবং কন্ট্রোল বক্স
• ১ পিস
• কন্ট্রোল হ্যান্ডেল১ সেট
• পরীক্ষা নিয়ন্ত্রণ কেবল১ সেট
• স্ট্যান্ডার্ড টেস্ট ব্লক (কার্বন স্টিল সার্কুলার Φ৩০ × পুরুত্ব ১০ মিমি) ১ পিসশকপ্রুফ শিপিং কেস ১ পিস
• নিরাপত্তা দড়ি পতন প্রতিরোধক
• ১ পিস (ঐচ্ছিক)
•
