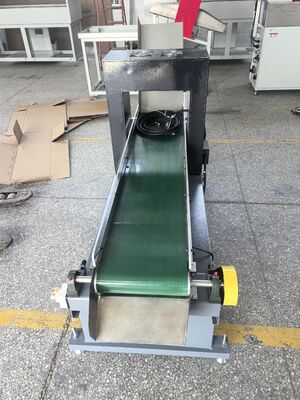

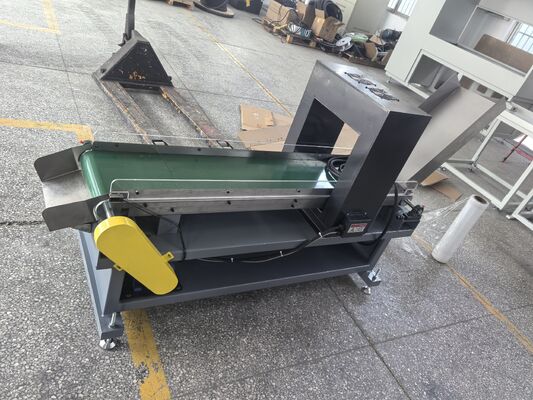

এইচসিডিএক্স-এম৩৬০ ডিম্যাগনেটাইজার মেটাল প্রক্রিয়াকরণ শিল্পের জন্য ৫০ হার্জ অল্টারনেটিং কারেন্ট

HCDX-M360 ডিম্যাগনেটাইজার ৫০ হার্টজ অল্টারনেটিং কারেন্ট মেটাল প্রসেসিং ইন্ডাস্ট্রির জন্য

I. ডিম্যাগনেটাইজেশনের কারণ

চূড়ান্ত উপাদানগুলিতে যন্ত্রাংশ একত্রিত করার আগে, ডিম্যাগনেটাইজেশন প্রায়শই প্রয়োজন হয়। অত্যন্ত চুম্বকায়িত যন্ত্রাংশ একটি অতিরিক্ত চৌম্বক ক্ষেত্র তৈরি করতে পারে, যা বিভিন্ন সমস্যার কারণ হতে পারে, যেমন:

অবশিষ্ট চুম্বকত্ব নির্দিষ্ট যন্ত্র এবং মিটারগুলির কার্যকারিতা এবং নির্ভুলতাকে প্রভাবিত করতে পারে;

অবশিষ্ট চুম্বকত্ব দ্বারা শোষিত ধাতব গুঁড়ো ভবিষ্যতের ব্যবহারে চলমান যন্ত্রাংশের ক্ষয়কে ত্বরান্বিত করে, যার ফলে প্রাথমিক ব্যর্থতা ঘটে;

অবশিষ্ট চুম্বকত্ব দ্বারা শোষিত ধাতব গুঁড়ো পরবর্তী প্রক্রিয়াগুলিতে, যেমন যান্ত্রিক প্রক্রিয়াকরণ এবং পৃষ্ঠের কোটিং-এ প্রক্রিয়াকরণের গুণমানকে প্রভাবিত করতে পারে;

অবশিষ্ট চুম্বকত্ব পৃষ্ঠে চিপস আটকে যেতে পারে, পৃষ্ঠের নির্ভুলতা নষ্ট করতে পারে এবং সরঞ্জামকে ভোঁতা করে দিতে পারে;

অবশিষ্ট চুম্বকত্বের উপস্থিতি আর্ক বিচ্যুতি বা লিকেজ ঘটাতে পারে, ওয়েল্ডিংয়ের গুণমানকে প্রভাবিত করে, ইত্যাদি।

II. ডিম্যাগনেটাইজেশন নীতি

ধাতু তার পারমাণবিক কাঠামোর ধনাত্মক এবং ঋণাত্মক পোলারিটির রৈখিক বিন্যাসের কারণে চুম্বকিত হয়। এই পারমাণবিক পোলারিটি ওরিয়েন্টেশনের সামঞ্জস্য দূর করতে এবং চৌম্বকীয় বৈশিষ্ট্যকে একটি গ্রহণযোগ্য স্তরে কমাতে ডিম্যাগনেটাইজেশন করা হয়। এটি ডিম্যাগনেটাইজেশনের উদ্দেশ্য। চৌম্বক ক্ষেত্র হ্রাস করার সময়, চৌম্বক ক্ষেত্রের দিক পরিবর্তন করা পারমাণবিক পোলারিটি ওরিয়েন্টেশনের এই সামঞ্জস্য কমাতে সাহায্য করে। ডিম্যাগনেটাইজেশন সরঞ্জাম ডিজাইনের জন্য এটি নীতি।

ধাতব যন্ত্রাংশ কয়েলের মধ্যে রাখুন এবং কয়েলকে একটি অল্টারনেটিং কারেন্ট সরবরাহ করুন যা দ্রুত দিক পরিবর্তন করে (৫০ হার্টজ)। যখন কয়েলটি এখনও সক্রিয় অবস্থায় থাকে এবং ধাতব যন্ত্রাংশগুলি কনভেয়র বেল্টের মাধ্যমে কয়েল থেকে ধীরে ধীরে সরানো হয়, তখন প্ররোচিত চুম্বকত্ব ধীরে ধীরে হ্রাস পাবে, যার ফলে চুম্বকায়নের কারণে ধাতব যন্ত্রাংশগুলিতে চৌম্বকীয় ডোমেনের সুশৃঙ্খল বিন্যাস ব্যাহত হবে এবং ধাতব যন্ত্রাংশগুলি বাইরের দিকে অ-চুম্বকীয় হয়ে উঠবে।

III. প্রধান প্রযুক্তিগত স্পেসিফিকেশন

IV. ব্যবহারের নির্দেশাবলী

১. পাওয়ার সাপ্লাই ইনলেটের কনফিগারেশন

① পাওয়ার ওয়্যারিং অবশ্যই ≥ ৪ মিমি² ক্রস-সেকশনাল এরিয়ার ইনসুলেটেড কপার কন্ডাক্টর ব্যবহার করতে হবে, এবং ইলেকট্রিক্যাল বক্সের সার্কিট ব্রেকারের প্রধান টার্মিনালে ইউ, ভি, এবং ডব্লিউ পোর্টে সংযোগ করতে হবে (ডব্লিউ পোর্ট ২.৫ মিমি² ব্যবহার করতে পারে); প্রোটেক্টিভ গ্রাউন্ডিং তারটি ২.৫ মিমি² ক্রস-সেকশনাল এরিয়ার কপার কন্ডাক্টর ব্যবহার করে কন্ট্রোল বক্সের বাইরে গ্রাউন্ডিং বোল্টে সংযোগ করতে হবে;

② ইনকামিং পাওয়ার সাপ্লাইকে ৪০ এ থেকে ৫০ এ রেট করা কারেন্ট ক্ষমতা সম্পন্ন একটি এয়ার সুইচ দিয়ে সজ্জিত করতে হবে;

③ পাওয়ার ইনলেট সঠিকভাবে সংযোগ করার পরে (এবং নির্ভরযোগ্য গ্রাউন্ডিং তার সংযোগ করার পরে), পাওয়ার ইনলেট বন্ধ করুন; বক্সের দরজার সার্কিট ব্রেকারের হ্যান্ডেলটি অন অবস্থানে নিয়ে যান, সমস্ত ছোট সার্কিট ব্রেকার বন্ধ করুন, এবং অপারেশন প্যানেলের সাদা [পাওয়ার ইনপুট] ইন্ডিকেটর লাইট জ্বলে উঠবে।

④ ডিম্যাগনেটাইজারের স্টার্ট বাটন বক্সের সবুজ বাটন সুইচ চাপুন, এবং কনভেয়িং বেল্ট চলতে শুরু করবে, এবং ডিম্যাগনেটাইজিং কয়েল সক্রিয় হবে; অপারেশন প্যানেলের হলুদ [ডিম্যাগনেটাইজেশন চলছে] ইন্ডিকেটর লাইট জ্বলে উঠবে; এটি লক্ষ করা প্রয়োজন যে কনভেয়িং বেল্টের চলাচলের দিকটি গার্ড প্লেটে নির্দেশিত দিকের সাথে একই। যদি তা না হয়, অনুগ্রহ করে মোটরের পোর্টের সাথে সংযুক্ত ফেজ সিকোয়েন্স পরিবর্তন করুন।

⑤ ডিম্যাগনেটাইজারের স্টার্ট বাটন বক্সের লাল বাটন সুইচ চাপুন অথবা ডিম্যাগনেটাইজারের এন্ড বাটন বক্সের লাল মাশরুম-আকৃতির স্টপ বাটন সুইচ চাপুন কনভেয়িং বেল্ট এবং ডিম্যাগনেটাইজিং কয়েলের অপারেশন বন্ধ করতে।

ডিম্যাগনেটাইজারের একটি উপযুক্ত অবস্থানে একটি অপটিক্যাল সেন্সর ইনস্টল করা আছে। যতক্ষণ একটি বস্তু অপটিক্যাল সুইচের আলোক পথকে বাধা দেবে, কনভেয়িং বেল্ট এবং ডিম্যাগনেটাইজিং কয়েল কাজ করা বন্ধ করে দেবে।

২. ডিম্যাগনেটাইজেশন অপারেশন

① পাওয়ার ইনলেট পাওয়ার সাপ্লাই বন্ধ করুন;

② ডিম্যাগনেটাইজারের স্টার্ট বাটন বক্সের সবুজ বাটন সুইচ চাপুন, এবং কনভেয়িং বেল্ট চলতে শুরু করবে, এবং ডিম্যাগনেটাইজিং কয়েল সক্রিয় হবে;

③ ডিম্যাগনেটাইজ করার জন্য যন্ত্রাংশটি ডিম্যাগনেটাইজারের শুরুর অবস্থানে কনভেয়িং বেল্টে রাখুন;

④ কনভেয়িং বেল্টের যন্ত্রাংশগুলি ডিম্যাগনেটাইজিং কয়েলের মধ্য দিয়ে ডিম্যাগনেটাইজারের শেষ পর্যন্ত ধীরে ধীরে পাস করার পরে,

(১) যদি অপটিক্যাল সেন্সর স্বাভাবিকভাবে কাজ করে, যখন যন্ত্রাংশটি সেন্সরের আলোক পথে পৌঁছাবে, কনভেয়িং বেল্ট এবং ডিম্যাগনেটাইজিং কয়েল কাজ করা বন্ধ করে দেবে, এবং মেশিন বন্ধ হওয়ার পরে যন্ত্রাংশগুলি সরানো হবে।

(২) যদি অপটিক্যাল সেন্সরে ত্রুটি থাকে, যন্ত্রাংশগুলি ডিম্যাগনেটাইজিং কয়েল থেকে আরও দূরে সরানো যেতে পারে; যদি আর ডিম্যাগনেটাইজেশন অপারেশনের প্রয়োজন না হয়, এন্ড বাটন বক্সে লাল ইমার্জেন্সি স্টপ বাটন সুইচ বা ডিম্যাগনেটাইজারের স্টার্ট বাটন বক্সে লাল বাটন সুইচ চাপুন। আপনি মেশিন বন্ধ হওয়ার পরেও যন্ত্রাংশগুলি সরাতে পারেন।

ছোট যন্ত্রাংশের জন্য - যন্ত্রাংশের নিকটবর্তী প্রান্ত থেকে ডিম্যাগনেটাইজিং কয়েলের প্রান্ত পর্যন্ত দূরত্ব > ৮০০ মিমি

কনভেয়িং বেল্ট থেকে সরাসরি যন্ত্রাংশ নিন।

লম্বা যন্ত্রাংশের জন্য - যন্ত্রাংশের নিকটবর্তী প্রান্ত থেকে ডিম্যাগনেটাইজিং কয়েলের প্রান্ত পর্যন্ত দূরত্ব< ৮০০ মিমি

কনভেয়িং বেল্ট থেকে যন্ত্রাংশ নিন, এবং যন্ত্রাংশগুলি ডিম্যাগনেটাইজিং কয়েল থেকে দূরে কনভেয়িং বেল্টের দিক বরাবর একটি সরল রেখায় সরান এবং তারপর রাখুন।

সাধারণত, যন্ত্রাংশের ডিম্যাগনেটাইজেশন প্রক্রিয়া সম্পন্ন হয়।

V. ডিম্যাগনেটাইজেশন প্রভাব উন্নত করার পদ্ধতি

১. প্রতিটি পৃথক যন্ত্রাংশ (একটি নির্দিষ্ট দৈর্ঘ্য সহ) যতটা সম্ভব ডিম্যাগনেটাইজ করার চেষ্টা করুন।

২. ছোট এবং পুরু বা গোলাকার যন্ত্রাংশ ডিম্যাগনেটাইজ করার সময়, সহজ ডিম্যাগনেটাইজেশনের জন্য কয়েকটি যন্ত্রাংশ প্রান্ত থেকে প্রান্তে সংযুক্ত করুন।

৩. যদি একক ডিম্যাগনেটাইজেশন প্রয়োজনীয়তা পূরণ না করে, ডিম্যাগনেটাইজেশন প্রক্রিয়া পুনরাবৃত্তি করা প্রয়োজন।

৪. জটিল আকারের যন্ত্রাংশের জন্য, ডিম্যাগনেটাইজেশন কয়েলের মধ্য দিয়ে যাওয়ার সময় সেগুলিকে ঘোরান বা উল্টে দিন।

৫. ডিম্যাগনেটাইজিং কয়েল সক্রিয় থাকা অবস্থায় যন্ত্রাংশগুলি সরানোর চেষ্টা করুন, এবং ডিম্যাগনেটাইজিং কয়েল থেকে দূরে না যাওয়া পর্যন্ত পরিবহন দিক বরাবর একটি সরল রেখায় যন্ত্রাংশগুলি সরান এবং তারপর রাখুন। ১,০০০ মিমি বা তার বেশি দৈর্ঘ্যের যন্ত্রাংশের জন্য এই পদ্ধতিটি বিশেষভাবে প্রয়োজনীয় এবং গুরুত্বপূর্ণ।

VI. নোট

১. নিরাপত্তার জন্য এই মেশিনটি অবশ্যই একটি নির্ভরযোগ্য গ্রাউন্ডিং তারের সাথে সঠিকভাবে সংযোগ করতে হবে!

২. ডিম্যাগনেটাইজেশন কয়েল দীর্ঘ সময় ধরে একটানা চালানো উচিত নয়। একটানা অপারেশনের সময়কাল ৬ থেকে ৮ মিনিটের বেশি হওয়া উচিত নয়। যদি ডিম্যাগনেটাইজেশন কয়েল অত্যন্ত গরম হয়ে যায়, মেশিনটি শাটডাউন এবং স্ট্যান্ডবাই অবস্থায় প্রবেশ করবে, এবং অপারেশন প্যানেলের লাল "ওভারহিটিং প্রোটেকশন" ইন্ডিকেটর লাইট জ্বলে উঠবে। মেশিনটি পুনরায় চালানোর আগে ঠান্ডা হতে হবে!

৩. যদি আপনি ইঞ্জিনিয়ারিং বেল্টের চলন্ত গতি সামঞ্জস্য করতে চান, তবে মোটর চলার সময় এটি করতে হবে: মোটরের রিডিউসারে একটি রেগুলেটিং ডিস্ক রয়েছে, এবং ডিস্কের "ফাস্ট" তীরটির দিকটি দ্রুত করার জন্য সামঞ্জস্য করা উচিত, এবং "স্লো" তীরটির দিকটি ধীর করার জন্য সামঞ্জস্য করা উচিত।

৪. ডিম্যাগনেটাইজেশন মেশিনের টার্মিনালে পৌঁছানোর পরেই যন্ত্রাংশগুলি কনভেয়িং ফ্ল্যাট বেল্ট থেকে সরানো উচিত।

৫. ডিম্যাগনেটাইজড যন্ত্রাংশগুলি ডিম্যাগনেটাইজেশন কয়েল থেকে দূরে রাখতে হবে!

৬. ডিম্যাগনেটাইজেশন অপারেশন করার সময়, যান্ত্রিক ঘড়ি পরবেন না কারণ এটি ভবিষ্যতে ভুল সময় প্রদর্শনের কারণ হতে পারে।
