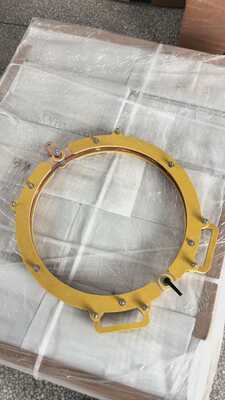

HCDX-C400S ম্যানুয়াল লকিং সার্কুলার ওপেন-ক্লোজ কয়েল 2000A 16 ইঞ্চি চৌম্বকীয় কণা পরিদর্শন জন্য

HCDX-C400S ম্যানুয়াল লকিং সার্কুলার ওপেন-ক্লোজ কয়েল 2000A 16 ইঞ্চি ম্যাগনেটিক পার্টিকেল ইন্সপেকশনের জন্য

1. নিরাপত্তা সতর্কতা

1.1 বৈদ্যুতিক নিরাপত্তা: এই কয়েলের সর্বোচ্চ কার্যকারী কারেন্ট 2000A। অপারেশন করার আগে, পাওয়ার সার্কিট বৈদ্যুতিক নিরাপত্তা মান মেনে চলে এবং নির্ভরযোগ্যভাবে গ্রাউন্ডেড আছে কিনা তা নিশ্চিত করা প্রয়োজন; বিস্ফোরণের ঝুঁকি প্রতিরোধ করার জন্য এটি আর্দ্র, দাহ্য বা বিস্ফোরক পরিবেশে ব্যবহার করা নিষিদ্ধ।

1.2 প্রয়োজনীয় স্ট্যান্ডবাই লোড রেট: কয়েলের স্ট্যান্ডবাই লোড রেট হল 20%, যার অর্থ প্রতি 10 মিনিটের মধ্যে পাওয়ার-অন সময় 2 মিনিটের বেশি হওয়া উচিত নয়। অতিরিক্ত গরম হওয়া এবং কয়েল পুড়ে যাওয়া এড়াতে স্ট্যান্ডবাই লোড রেটের বাইরে ব্যবহার করা কঠোরভাবে নিষিদ্ধ।

1.3 যান্ত্রিক অপারেশন: ম্যানুয়াল লকিং মেকানিজম পরিচালনা করার সময়, কয়েলের বিকৃতি বা লকিং মেকানিজম ব্যর্থ হওয়ার কারণ হতে পারে এমন হিংস্র টান এড়াতে সমানভাবে বল প্রয়োগ করা উচিত; কয়েল খোলা বা বন্ধ করার সময়, আঘাত বা ওয়ার্কপিসের ক্ষতি প্রতিরোধ করার জন্য ওয়ার্কপিস সম্পূর্ণরূপে অবস্থানে স্থাপন করা হয়েছে কিনা তা নিশ্চিত করা প্রয়োজন।

1.4 পরিদর্শন পরিবেশ: ম্যাগনেটিক পার্টিকেল ইন্সপেকশনের সময়, ত্বকের সাথে ম্যাগনেটিক পাউডারের সংস্পর্শ বা চোখে প্রবেশ এড়াতে প্রতিরক্ষামূলক গ্লাভস এবং গগলস পরা উচিত; কাজের জায়গা ভালোভাবে বায়ুচলাচলযুক্ত রাখা উচিত এবং ছড়িয়ে পড়া ম্যাগনেটিক পাউডার অবিলম্বে পরিষ্কার করা উচিত।

1.5 জরুরি হ্যান্ডলিং: কয়েলের অতিরিক্ত গরম হওয়া, ধোঁয়া নির্গমন বা অস্বাভাবিক শব্দ হলে, পাওয়ার সাপ্লাই অবিলম্বে বন্ধ করে দিতে হবে। কয়েল ঠান্ডা হওয়ার পর, ত্রুটি তদন্ত করা উচিত। ত্রুটিপূর্ণ অবস্থায় এটি ব্যবহার চালিয়ে যাওয়া কঠোরভাবে নিষিদ্ধ।

2. পণ্যের সংক্ষিপ্ত বিবরণ

2.1 পণ্যের প্রয়োগ

এই ম্যানুয়াল লকিং সার্কুলার ওপেনিং এবং ক্লোজিং কয়েলটি বিশেষভাবে ম্যাগনেটিক পার্টিকেল ইন্সপেকশনের জন্য ডিজাইন করা হয়েছে। এটি ওয়ার্কপিসের পৃষ্ঠ এবং কাছাকাছি পৃষ্ঠের ফাটল, ভাঁজ এবং অন্যান্য ত্রুটি সনাক্ত করার জন্য একটি পরিধীয় চৌম্বক ক্ষেত্র তৈরি করে। এটি শ্যাফ্ট এবং ডিস্কের মতো বৃত্তাকার ওয়ার্কপিসের নন-ডেস্ট্রাকটিভ টেস্টিংয়ের জন্য উপযুক্ত।

2.2 প্রযুক্তিগত পরামিতি

2.3 কাঠামোগত গঠন

এটি প্রধানত চারটি অংশ নিয়ে গঠিত: বৃত্তাকার কয়েল বডি, ম্যানুয়াল লকিং ডিভাইস, কারেন্ট সংযোগ টার্মিনাল এবং ইনসুলেটিং হ্যান্ডেল। কয়েল বডি পরিবাহী তামার বারগুলির চারপাশে উচ্চ-শক্তির ইনসুলেটিং উপাদান দিয়ে আবৃত থাকে যাতে স্থিতিশীল কারেন্ট কন্ডাকশন এবং নির্ভরযোগ্য ইনসুলেশন নিশ্চিত করা যায়। ম্যানুয়াল লকিং ডিভাইস একটি স্ন্যাপ-ফিট কাঠামোর মাধ্যমে কয়েলের খোলা এবং লকিং অর্জন করে। কারেন্ট সংযোগ টার্মিনালগুলি তামা দিয়ে তৈরি, যা যোগাযোগের প্রতিরোধ ক্ষমতা কমায়। ইনসুলেটিং হ্যান্ডেল অপারেটরের দ্বারা কয়েল খোলা এবং বন্ধ করার নিরাপদ অপারেশন সহজতর করে।

3. অপারেশনাল ধাপ

3.1 স্টার্টআপের আগে প্রস্তুতি

3.1.1 কয়েলের চেহারা পরিদর্শন করুন: নিশ্চিত করুন যে কয়েলের ইনসুলেশন স্তর অক্ষত আছে, লকিং ডিভাইস বিকৃত নয় এবং সংযোগ টার্মিনালগুলি অক্সিডাইজড নয়। কোনো অস্বাভাবিকতা পাওয়া গেলে, ব্যবহারের আগে তা মেরামত করতে হবে।

3.1.2 পাওয়ার সাপ্লাই সংযোগ করুন: ম্যাগনেটিক পার্টিকেল ফ্লো ডিটেক্টরের পাওয়ার সাপ্লাইয়ের আউটপুট টার্মিনালের সাথে কয়েলের সংযোগ টার্মিনালগুলি নিরাপদে সংযোগ করুন যাতে একটি দৃঢ় সংযোগ নিশ্চিত হয় এবং দুর্বল যোগাযোগ এড়ানো যায় যা কারেন্ট ওঠানামা ঘটাতে পারে।

3.1.3 ওয়ার্কপিস প্রস্তুত করুন: পরিদর্শন করা ওয়ার্কপিসের পৃষ্ঠের তেল দাগ, মরিচা এবং অপদ্রব্য পরিষ্কার করুন, নিশ্চিত করুন যে ওয়ার্কপিসের পৃষ্ঠ সমতল এবং শুষ্ক যাতে ম্যাগনেটিক পার্টিকেল আসঞ্জন প্রভাব প্রভাবিত না হয়।

3.2 কয়েল খোলা এবং লকিং

3.2.1 আনলকিং: ইনসুলেটেড হ্যান্ডেলটি ধরুন এবং লকিং ল্যাচটি উপরে টানুন যাতে কয়েলটি খোলা অবস্থানে থাকে। খোলার কোণ ওয়ার্কপিস স্থাপনের প্রয়োজনীয়তা পূরণ করবে।

3.2.2 ওয়ার্কপিস স্থাপন: পরিদর্শন করা ওয়ার্কপিসটি কয়েলের কেন্দ্রে স্থিরভাবে রাখুন, নিশ্চিত করুন যে ওয়ার্কপিসের অক্ষ কয়েলের কেন্দ্রের সাথে মিলে যায়। অসম চৌম্বক ক্ষেত্র বিতরণ এড়িয়ে চলুন যা সনাক্তকরণের নির্ভুলতাকে প্রভাবিত করতে পারে।

3.2.3 লকিং: ধীরে ধীরে কয়েলটি বন্ধ করুন এবং ওয়ার্কপিসটি স্থানচ্যুত হয়নি তা নিশ্চিত করার পর, "ক্লিক" শব্দ না শোনা পর্যন্ত লকিং ল্যাচটি নিচে চাপুন। নিশ্চিত করুন যে কয়েলটি সম্পূর্ণরূপে লক করা হয়েছে যাতে পরিদর্শন প্রক্রিয়া চলাকালীন কয়েলটি আলগা না হয়।

3.3 পরিদর্শন অপারেশন

3.3.1 পরামিতি সেটিং: ওয়ার্কপিসের উপাদান এবং আকারের উপর ভিত্তি করে, ম্যাগনেটিক পার্টিকেল ইন্সপেকশন মেশিনে কারেন্ট মান (≤ 2000A) এবং এনার্জাইজেশন সময় (≤ 20% নো-লোড রেট প্রয়োজনীয়তা কঠোরভাবে অনুসরণ করে) সেট করুন।

3.3.2 ম্যাগনেটিক পাউডার প্রয়োগ: ম্যাগনেটিক পাউডার স্প্রেয়িং ডিভাইসটি চালু করুন এবং ওয়ার্কপিসের পৃষ্ঠে ম্যাগনেটিক সাসপেনশন লিকুইড বা শুকনো পাউডার ম্যাগনেটিক পার্টিকেলগুলি সমানভাবে স্প্রে করুন যাতে ম্যাগনেটিক পাউডারের সম্পূর্ণ আবরণ নিশ্চিত হয়।

3.3.3 এনার্জাইজেশন পরিদর্শন: ইন্সপেকশন মেশিনের পাওয়ার সাপ্লাই চালু করুন, একটি চৌম্বক ক্ষেত্র তৈরি করতে কয়েলটি এনার্জাইজ করুন, এনার্জাইজেশন সময় সেট মানের মধ্যে রাখুন, ওয়ার্কপিসের পৃষ্ঠে ম্যাগনেটিক পাউডার জমা হওয়া পর্যবেক্ষণ করুন এবং ত্রুটির অবস্থান এবং আকার নির্ধারণ করুন।

3.3.4 পাওয়ার অফ এবং ডিম্যাগনেটাইজেশন: পরিদর্শন সম্পন্ন হওয়ার পর, প্রথমে কয়েলের পাওয়ার সাপ্লাই বন্ধ করুন, তারপর ওয়ার্কপিসের উপর ডিম্যাগনেটাইজেশন ট্রিটমেন্ট করুন যাতে অবশিষ্ট চুম্বকত্ব পরবর্তী প্রক্রিয়াকরণ বা ব্যবহারকে প্রভাবিত না করে।

3.4 শাটডাউন পদ্ধতি

3.4.1 ম্যাগনেটিক পার্টিকেল ইন্সপেকশন মেশিনের পাওয়ার সাপ্লাই বন্ধ করুন এবং পাওয়ার সোর্স থেকে কয়েলের সংযোগ বিচ্ছিন্ন করুন।

3.4.2 কয়েলটি আনলক করুন, ওয়ার্কপিসটি সরান এবং কয়েলের পৃষ্ঠ থেকে অবশিষ্ট ম্যাগনেটিক পাউডার পরিষ্কার করুন।

3.4.3 কয়েলটি বন্ধ এবং লক করুন এবং এটি একটি শুষ্ক এবং বায়ুচলাচলযুক্ত স্টোরেজ এলাকায় রাখুন।
