এইচএমপি-৫০০এনএক্স এসি ম্যাগনেটাইজেশন ট্রেনিং ফ্যাক্ট ডিটেক্টর

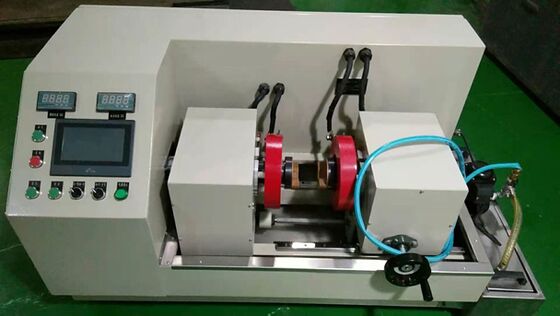

HMP-500NX এসি ম্যাগনেটাইজেশন ট্রেনিং ফ্লও ডিটেক্টর উইথ ম্যাগনেটিক সাসপেনশন সিস্টেম

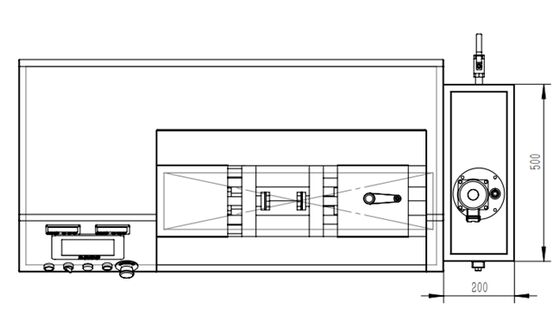

১. সরঞ্জামের উপাদান বর্ণনা

১.১. ইলেকট্রিক কন্ট্রোল ক্যাবিনেট (১)

  স্বাধীন ইলেকট্রিক কন্ট্রোল ক্যাবিনেট, সমস্ত বৈদ্যুতিক কার্যনির্বাহী উপাদান এই কন্ট্রোল ক্যাবিনেটে ইনস্টল করা আছে, এবং ইলেকট্রিক কন্ট্রোল ক্যাবিনেট একটি এয়ার ফিল্টারিং এবং সার্কুলেটিং হিট ডিসিপেশন ডিভাইস দিয়ে সজ্জিত। উচ্চ-মানের ইস্পাত দিয়ে ঝালাই করা;

একটি ২২০V ৫০Hz স্প্রে পাম্প একটি জলরোধী কভার এবং ব্ল্যাক লাইট ল্যাম্পের পাওয়ার আউটপুট পিছনে ইনস্টল করা আছে;

সার্কিট ব্রেকার, কন্টাক্টর, কন্ট্রোল কম্পোনেন্ট, ট্রান্সফর্মার, রেকটিফায়ার, ট্রিগার, এনার্জি, ইত্যাদি এই ক্যাবিনেটে ইনস্টল করা আছে;

১.২. কন্ট্রোল প্যানেল (২)

প্যানেলের সামনে সেটিং এবং ডিসপ্লের জন্য একটি টাচ স্ক্রিন, এসি ডিজিটাল অ্যামিটার এবং ইমার্জেন্সি স্টপ বাটন দিয়ে ডিজাইন করা হয়েছে।

সুইচ এবং ফাংশন সেটিংস সবই এই এলাকায় ডিজাইন করা হয়েছে।

১.৩. ইলেকট্রোড ফিক্সিং বক্স (৩)

ফিক্সড ইলেকট্রোড বক্সটি ১০মিমি উচ্চ-মানের ইস্পাত প্লেট দিয়ে ঝালাই করা হয়েছে, এবং সামনে ও পিছনের দুটি দরজা বিচ্ছিন্নযোগ্য।

১.৪. ইলেকট্রোড মুভিং বক্স (৫)

ইলেকট্রোড মুভিং বক্সটি যেকোনো অবস্থানে থামানো যেতে পারে, ক্ল্যাম্পিং দূরত্ব সামঞ্জস্য করার জন্য ব্যবহৃত হয়, এবং একটি পার্কিং লক ফাংশন আছে;

১.৫. ম্যাগনেটিক সাসপেনশন স্টাররিং এবং স্প্রেয়িং সিস্টেম (৬)

সরঞ্জামটি একটি পৃথক ম্যাগনেটিক সাসপেনশন ট্যাঙ্ক দিয়ে ডিজাইন করা হয়েছে যার নীচে একটি V-আকৃতির কাঠামো এবং উপরের অংশে একটি স্টাররিং স্প্রে ইলেকট্রিক পাম্প ইনস্টল করা আছে। এই অংশটি একটি হোস দিয়ে সাম্প ট্যাঙ্কের সাথে সংযুক্ত, এবং সাম্প ট্যাঙ্কের সামনের দিকে একটি ম্যানুয়াল স্প্রে গান ইনস্টল করা আছে।

সিস্টেমটিতে শক্তিশালী স্টাররিং রয়েছে, V-আকৃতির কাঠামো নিশ্চিত করে যে ম্যাগনেটিক পাউডার সহজে জমা হয় না, এবং স্প্রে চাপ সামঞ্জস্যযোগ্য;

ধারণক্ষমতা ২০ লিটার;

১.৭. ম্যাগনেটাইজেশন এবং ডিম্যাগনেটাইজেশন পাওয়ার সাপ্লাই সিস্টেম:

সরঞ্জামটি এসি ম্যাগনেটাইজেশন পদ্ধতি গ্রহণ করে, যা দুটি স্বাধীন ম্যাগনেটাইজেশন পাওয়ার সাপ্লাইয়ের সেট। দুটি প্রধান ট্রান্সফর্মার যথাক্রমে ম্যাগনেটাইজিং কারেন্ট সরবরাহ করে। সার্কিটের কারেন্ট নিয়ন্ত্রণ করতে কন্ট্রোলযোগ্য মডিউল কনভার্টার প্রযুক্তি ব্যবহার করা হয়, এবং বিচ্ছিন্ন ভোল্টেজ ইলেকট্রোড এবং কয়েলে পাঠানো হয়। আকার অবিচ্ছিন্নভাবে সামঞ্জস্যযোগ্য এবং সংশ্লিষ্ট যন্ত্রের ইঙ্গিত সেট করা হয়। কারেন্ট প্রিসেট করা যেতে পারে, এবং ভুল সনাক্তকরণ এবং মিসড সনাক্তকরণ প্রতিরোধ করার জন্য প্রিসেট কারেন্ট অপর্যাপ্ত বা অতিক্রম করলে অ্যালার্ম বাজবে, এবং ওয়ার্কপিস নির্দিষ্ট ম্যাগনেটাইজেশন তীব্রতা পায় তা নিশ্চিত করে। পাওয়ার-অফ ফেজ কন্ট্রোল ফাংশন সহ এসি যা স্থিতিশীল অবশিষ্ট চুম্বকত্ব বজায় রাখে, যা অবশিষ্ট চুম্বকত্ব ফ্লও সনাক্তকরণের জন্য ব্যবহার করা যেতে পারে।

এসি অ্যাটেনুয়েশন পদ্ধতি ডিম্যাগনেটাইজেশন ফাংশন সহ।

কারেন্ট পথের উপাদান: সমস্ত লাল তামা বার বা তামার কেবল।

১.৮. ইলেকট্রিক্যাল কন্ট্রোল সিস্টেম:

১) ইলেকট্রিক্যাল কন্ট্রোল সিস্টেমটি OMRON PLC দ্বারা নিয়ন্ত্রিত হয়, যার মধ্যে কন্ট্রোলযোগ্য মডিউল এবং তাদের সুরক্ষা ডিভাইস, কারেন্ট অ্যাডজাস্টমেন্ট ট্রিগার ডিভাইস, অ্যামিটার, কন্ট্রোল বাটন এবং ইন্ডিকেটর লাইট, সিলিন্ডার, ট্রিপল, সোলেনয়েড ভালভ, প্রেসার রেগুলেটিং ভালভ, এয়ার সুইচ, ইন্টারমিডিয়েট রিলে, এসি কন্টাক্টরগুলির মতো নিয়ন্ত্রণ ডিভাইস অন্তর্ভুক্ত। ওভারলোড সুরক্ষা সহ প্রধান পাওয়ার সার্কিট ব্রেকার।

২) ম্যান-মেশিন ইন্টারফেস কন্ট্রোল সিস্টেম:

কম্পিউটার (হিউম্যান-মেশিন ইন্টারফেস সিস্টেম) ম্যাগনেটাইজেশন কারেন্ট, ম্যাগনেটাইজেশন সময়, ম্যাগনেটাইজেশন ইত্যাদি নিয়ন্ত্রণ করে, যা সনাক্তকরণের নির্ভুলতা ব্যাপকভাবে উন্নত করে, এবং ম্যাগনেটাইজেশন, ম্যাগনেটাইজেশন কারেন্ট প্রি-সিলেকশন এবং ট্র্যাকিংয়ের ধাপে ধাপে অপারেশন স্বয়ংক্রিয়ভাবে সম্পন্ন করতে পারে।

টাচ স্ক্রিন প্রোগ্রামযোগ্য ডিসপ্লে একটি অ্যাডাপ্টারের মাধ্যমে PLC প্রোগ্রামযোগ্য কন্ট্রোলারের সাথে যোগাযোগ করে সিস্টেমের মূল প্যারামিটারগুলি সরাসরি প্রদর্শন করে। এবং সেটিং অথরিটি পাসওয়ার্ড, এবং প্যারামিটারগুলি কর্তৃপক্ষের মধ্যে সামঞ্জস্য করা যেতে পারে। স্ক্রিন ডিজাইন: হোমপেজ-কোম্পানির নাম। যেকোনো স্পর্শ প্রধান স্ক্রিনে প্রবেশ করতে পারে-"প্রধান মেনু", "ওয়ার্ক পেজ", "অ্যালার্ম রেকর্ড", "সতর্কতা", "কারেন্ট ওয়েভফর্ম", প্রতিটি ফাংশন কী স্পর্শ করলে স্বয়ংক্রিয়ভাবে সংশ্লিষ্ট স্ক্রিনে সুইচ হবে, এবং বিভিন্ন সাধারণ ওয়ার্কপিসের প্রক্রিয়া প্যারামিটারগুলি সংরক্ষণ করা যেতে পারে।

ম্যাগনেটাইজিং কারেন্ট প্রিসেট করা যেতে পারে, এবং টাচ স্ক্রিন প্রোগ্রামযোগ্য ডিসপ্লে সিস্টেমের মাধ্যমে স্বয়ংক্রিয় ট্র্যাকিং সার্কিট গঠিত হয়, এবং প্রিসেট মান এবং প্রকৃত পাসিং কারেন্ট মানের মধ্যে ত্রুটি হল ≤±৩%।

সিস্টেমটিতে ফল্ট সেলফ-ডায়াগনোসিস ফাংশন রয়েছে। ওভার-কারেন্ট, আন্ডার-কারেন্ট, অস্বাভাবিক এয়ার প্রেসার, প্রধান সার্কিটের অতিরিক্ত তাপমাত্রা বৃদ্ধি, শব্দ এবং আলো অ্যালার্ম এবং স্বয়ংক্রিয়ভাবে কাজ বন্ধ করে দেয়।

৩) সরঞ্জামের শেল নির্ভরযোগ্যভাবে গ্রাউন্ডেড, এবং পুরো মেশিনের ইনসুলেশন রেজিস্ট্যান্স হল ≥২MΩ.

৪) সরঞ্জামটিতে সম্পূর্ণ সুরক্ষা সুরক্ষা এবং ইন্টারলকিং এবং অ্যালার্ম ফাংশন রয়েছে।

৫) বৈদ্যুতিক স্কিম্যাটিক ডায়াগ্রাম, ওয়্যারিং ডায়াগ্রাম এবং সরঞ্জামের প্রকৃত সার্কিট সম্পূর্ণ সামঞ্জস্যপূর্ণ হওয়া উচিত।

৬) PLC কন্টাক্ট কন্টাক্ট রক্ষা করার জন্য একটি ইন্টারমিডিয়েট রিলে দিয়ে সজ্জিত।

৭) প্রতিটি বৈদ্যুতিক উপাদানের ওয়্যারিং একটি তার নম্বর দিয়ে চিহ্নিত করা প্রয়োজন, এবং প্রতিটি উপাদানের মধ্যে ওয়্যারিং একটি তার স্লট বোর্ড দ্বারা সরবরাহ করা হয়।

২. আনুষাঙ্গিক

৩. প্রধান প্রযুক্তিগত পরামিতি (দ্রষ্টব্য: HWDC হল হাফ-ওয়েভ DC এর সংক্ষিপ্ত রূপ)

*এসি ম্যাগনেটাইজিং কারেন্ট:

  পরিধীয় ০-৫০০A অবিচ্ছিন্নভাবে সামঞ্জস্যযোগ্য, পাওয়ার-অফ ফেজ কন্ট্রোল সহ

  উল্লম্ব ০--১০০০A (১০০০A*৬T=৬০০০AT) অবিচ্ছিন্নভাবে সামঞ্জস্যযোগ্য, পাওয়ার-অফ ফেজ কন্ট্রোল সহ

*কন্ট্রোল পদ্ধতি: প্রি-সিলেকশন এবং স্বয়ংক্রিয় ক্ষতিপূরণ

*ক্ষতিপূরণ রিফ্রেশ রেট: ০.০২S/সময়

*অস্থায়ী লোড রেট: ≥২৫%, অবিচ্ছিন্ন ৭*২৪H কাজের জন্য উপযুক্ত

*ডিম্যাগনেটাইজেশন প্রভাব: আল্ট্রা-লো ফ্রিকোয়েন্সি ডিসি কমিউটেশন অ্যাটেনুয়েশন ডিম্যাগনেটাইজেশন, রেম্যানেন্স ≤০.২MT, সামঞ্জস্যযোগ্য ডিম্যাগনেটাইজেশন ফ্রিকোয়েন্সি

*ম্যাগনেটাইজেশন পদ্ধতি: পরিধীয় ম্যাগনেটাইজেশন এবং অনুদৈর্ঘ্য ম্যাগনেটাইজেশন, পরিধীয় এবং অনুদৈর্ঘ্য কম্পোজিট ম্যাগনেটাইজেশন

*সাপ্তাহিক অনুদৈর্ঘ্য কারেন্ট ত্রুটির হার: ≤±৩%

*স্ট্রোক: ০-২০০মিমি

*কয়েলের অভ্যন্তরীণ ব্যাস: ১০০মিমি

*পাওয়ার সাপ্লাই: এসি৩৮০V±১০% ৫০HZ ৪০KVA (তাৎক্ষণিক ৫S), তিন-ফেজ পাঁচ-তারের সিস্টেম।

*আকার: দৈর্ঘ্য ১৪০০*প্রস্থ ৬০০*উচ্চতা ৭৫০

*সংবেদনশীলতা: এ টাইপ (QQI) সংবেদনশীলতা পরীক্ষা টুকরা (৩০/১০০) সম্পূর্ণ বৃত্ত এবং ক্রস স্পষ্টভাবে প্রদর্শিত হতে পারে।

*গণপ্রজাতন্ত্রী চীনের বিমান শিল্প মান HB/Z72-1998 "ম্যাগনেটিক পার্টিকেল ইন্সপেকশন"

*যন্ত্রপাতি শিল্পের "ম্যাগনেটিক পার্টিকেল ফ্লও ডিটেক্টর" JB/T8290-2011 মান, এবং শিল্প HB/Z72-98 মান পূরণ করে।
