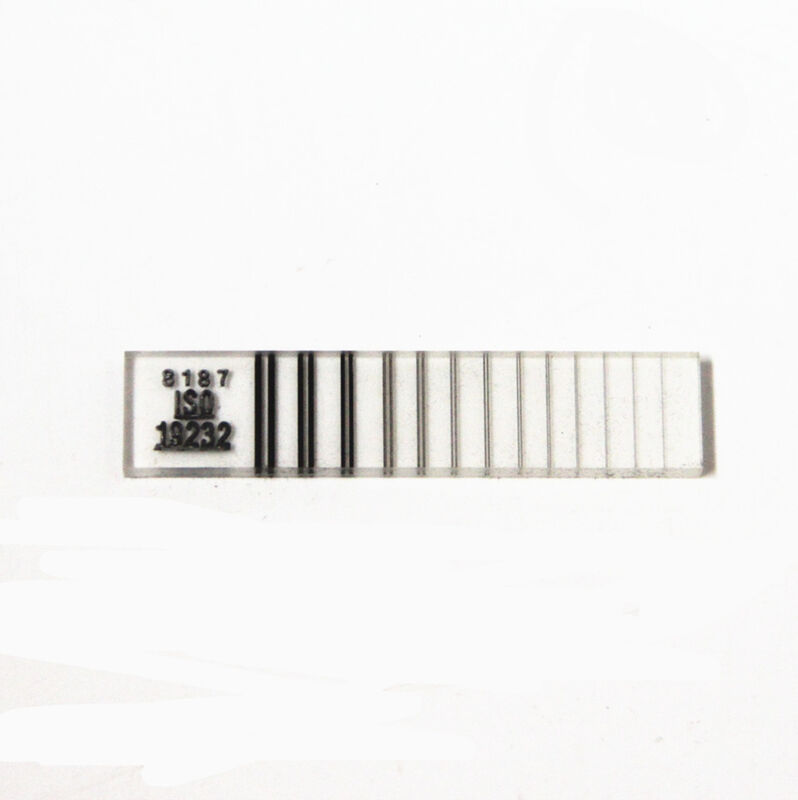

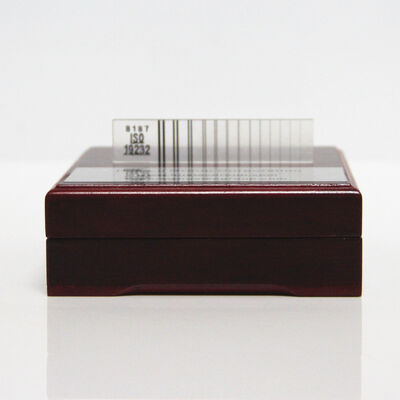

ডাবল ওয়্যার ইমেজ কোয়ালিটি ইন্ডিকেটর টংস্টেন প্ল্যাটিনাম ওয়্যার

ডাবল ওয়্যার ইমেজ কোয়ালিটি ইন্ডিকেটর টাংস্টেন প্ল্যাটিনাম ওয়্যার

দ্বৈত-তারের IQI 'স্পষ্ট → অস্পষ্ট' ইমেজিং সীমা অর্জনের জন্য ১৩ সেট নির্ভুল টাংস্টেন-প্ল্যাটিনাম তার ব্যবহার করে, সরাসরি রেডিওগ্রাফিক চিত্রগুলির মোট চিত্র ঝাপসা (U = 2d) এবং স্থানিক রেজোলিউশন (SRb = d) পরিমাপ করে। এটি NDT ইমেজিং সিস্টেমের কর্মক্ষমতা মূল্যায়নের জন্য স্বর্ণমান সরঞ্জাম।

মান: EN462-5 এবং ASTM E2002 ঐচ্ছিক

১৩ জোড়া ডাবল তার (1D থেকে 13D): ব্যাস 0.80 মিমি (1D) থেকে 0.05 মিমি (13D) পর্যন্ত কমে যায়।
1D থেকে 3D: **টাংস্টেন (W)** তার (বিশুদ্ধতা ≥ 99.90%)
4D থেকে 13D: **প্ল্যাটিনাম (Pt)** তার (বিশুদ্ধতা ≥ 99.95%)
মূল নকশা: তারের ব্যবধান = তারের ব্যাস (d)
প্যাকেজিং: তারের জোড়ার সমান্তরালতা এবং সঠিক ব্যবধান নিশ্চিত করার জন্য কম-শোষণকারী প্লাস্টিক সাবস্ট্রেটে এম্বেড করা।
