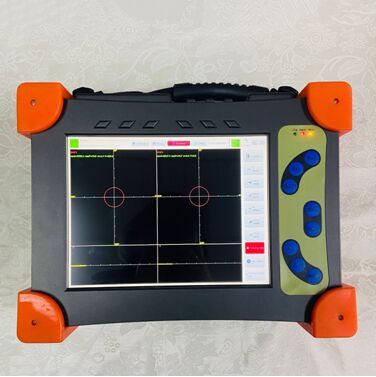

দ্বৈত ফ্রিকোয়েন্সি এডি কারেন্ট ত্রুটি ডিটেক্টর ধাতব উপাদান ধাতব ত্রুটি সনাক্ত

দ্বৈত ফ্রিকোয়েন্সি এডি কারেন্ট ত্রুটি ডিটেক্টর ধাতব উপাদান ধাতব ত্রুটি সনাক্ত

HUATEC HEF-600 সিরিজ আমাদের কোম্পানীর একটি নতুন Eddy বর্তমান ত্রুটি আবিষ্কারক, এটি একটি যন্ত্র যা চারটি ফাংশন যেমন প্রচলিত eddy বর্তমান, চৌম্বকীয় মেমরি (ঐচ্ছিক) সমন্বিত হয়েছে,বেধ পরিমাপকারী (বিকল্প), বৈদ্যুতিক পরিবাহিতা পরিমাপ (ঐচ্ছিক), কঠোরতা বাছাই (ঐচ্ছিক), ব্যবহারকারীরা বিভিন্ন প্রয়োজনের উপর ভিত্তি করে উপযুক্ত ফাংশন চয়ন করতে পারেন,তাই এটি কার্যকরভাবে সনাক্তকরণের খরচ কমাতে পারেএকই সময়ে, যন্ত্রটি শক্তিশালী ডুয়াল-কোর প্রসেসর, এমবেডেড অপারেটিং সিস্টেম দিয়ে সজ্জিত। এটি সবচেয়ে উন্নত ডিজিটাল ইলেকট্রনিক্স প্রযুক্তি ব্যবহার করে।চৌম্বকীয় মেমোরি টেস্টিং কৌশল এবং মাইক্রোপ্রসেসর প্রযুক্তি , এটি ধাতব উপাদানের ধাতব ত্রুটি সনাক্ত করতে সক্ষম এবং খাদ এবং তাপ চিকিত্সা অবস্থার ধরনের, বেধ পরিবর্তন ইত্যাদি জানেন।এটি একটি মেনু সব সেটিংস এবং মেনু অপশন দেখায়, একটি খুব ব্যবহারিক, বহনযোগ্য multifunctioned eddy বর্তমান পরীক্ষার সরঞ্জাম পরিচালনা করা সহজ, কিন্তু বৈদ্যুতিক পরিবাহিতা পরিমাপ, অ ধাতব লেপ বেধ করতে।

সনাক্তকরণ ফ্রিকোয়েন্সি পরিসীমাঃ 50 Hz-10 MHz, লাভঃ 0-90.0 dB, ফেজঃ 0-359 ডিগ্রী, উত্তোলন ফেজ সেটিং সহ, পরম এবং ডিফারেনশিয়াল পরিদর্শন মধ্যে ভারসাম্য লোড নির্বাচন,আপনার সনাক্তকরণের চাহিদা ব্যাপকভাবে পূরণএটি ছোট আকারের এবং হালকা ওজনের, এবং এর প্যাকেজিং নকশা ergonomics প্রয়োজনীয়তা পূরণ করে। উচ্চ কার্যকারিতা রিচার্জেবল লিথিয়াম ব্যাটারি নির্মিত,ব্যাটারি 12 ঘন্টা ধরে অবিচ্ছিন্নভাবে কাজ করতে পারেতাই এটি ক্ষেত্রের প্রকৌশলীদের জন্য আদর্শ, সেটা সিঁড়ি আরোহণ, সংকীর্ণ প্রবেশদ্বারে চাপা বা উচ্চতায় কাজ করা হোক। এর বড় পর্দা,উচ্চ রেজোলিউশনের রঙিন এলসিডি ডিসপ্লে যে কোন আলোর অবস্থার অধীনে স্পষ্টভাবে দৃশ্যমান হতে পারে.

যন্ত্রটি "মূর্খ" অপারেশন উপলব্ধি করতে পারে। প্রয়োজনীয় সনাক্তকরণ কার্য অনুসারে, ফ্রিকোয়েন্সি, লাভ এবং ফেজের মতো প্রক্রিয়া পরামিতিগুলি পেশাদারদের দ্বারা পূর্বনির্ধারিত হয়। প্রকৃত পরিমাপে,সংশ্লিষ্ট পরীক্ষার পদ্ধতির পরামিতিগুলি যে কোন সময় সামঞ্জস্য করা যেতে পারেঅপারেটররা বিশেষ প্রশিক্ষণ ছাড়াই দীর্ঘ সময় কাজ করতে পারে।

এই বহনযোগ্য যন্ত্রটি কুপার, টাইটানিয়াম, অ্যালুমিনিয়াম, জিরকনিয়াম এবং অন্যান্য পরিমাপের জন্য ইন-সার্ভিস পরীক্ষার জন্য বিমান, মহাকাশ, শক্তি এবং পেট্রোকেমিক্যালগুলিতে উপলব্ধ।এটা তোলে workpiece উপকরণ অসামঞ্জস্যপূর্ণ দ্বারা সৃষ্ট হস্তক্ষেপ লক্ষণ সীমাবদ্ধ করতে পারেন, অবশিষ্টাংশ, ময়লা এবং আরো ভাল নির্ভুলতা পেতে কম্পন. সম্পূর্ণ ডিজিটাল ডিজাইন কারণে, তাই এটি একটি মান পরীক্ষা পদ্ধতি ইনস্টল করা সম্ভব,ব্যবহারকারীদের জন্য যাচাইয়ের জন্য.

2প্যারামিটার

*বড় স্ক্রিন, উচ্চ পরিমাপ 10.4 ইঞ্চি রঙিন এলসিডি

*ফ্রিকোয়েন্সি নম্বরঃ দ্বৈত ফ্রিকোয়েন্সি

*ফ্রিকোয়েন্সি রেঞ্জঃ ১০ হার্জ ∙ ১০ মেগাহার্টজ, ধাপের আকারঃ ১ / ৫ / ১০

* হার্ডওয়্যার গেইনঃ0-40 ডিবি, মিনিট ধাপ0.1 ডিবি, সফটওয়্যার গেইনঃ0-99 ডিবি, মিনিট ধাপ 0.1 ডিবি

*ফ্যাজঃ 0 ~ 359 ° এবং প্রতিটি গিয়ার জন্য 1 °

* প্রদর্শন মোডঃ প্রতিবন্ধকতা, সময় বেস, পয়েন্ট এবং লাইন

* মান এবং গ্রাফিক্সের জন্য 30 জিবি ডেটা স্টোরেজ

*অপারেটিং সিস্টেমঃ লিনাক্স ৩।0

*অপারেশন ভাষা: ইংরেজি

* সহজ অপারেশন, রিয়েল টাইম স্ক্রিন প্রম্পট এবং ম্যান-মেশিন ডায়ালগ

*অনলাইন হটকি গ্রাফিক্স এবং টেক্সট সহায়তা।

*ডিজিটাল ফিল্টারিংঃ উচ্চ পাস এবং নিম্ন পাস ফ্রিকোয়েন্সি সেট করা যেতে পারে

*ফিল্টার সহগঃ০-৪০০০

* দ্রুত ডিজিটাল ইলেকট্রনিক ব্যালেন্স

*স্বয়ংক্রিয় / ম্যানুয়াল প্রশস্ততা এবং ফেজ পরিমাপ

*আলার্ম উইন্ডোঃফ্যান আকৃতির, আয়তক্ষেত্রাকার, বৃত্তাকার

*অর্ধকোণীয় স্থানাঙ্ক ব্যবস্থা এবং মেরু স্থানাঙ্ক ব্যবস্থার পটভূমি নির্বাচন

* স্বয়ংক্রিয় ক্যালেন্ডার এবং সময় প্রদর্শন

* পাওয়ার সাপ্লাইঃ 110V ₹ 220V ((-20% ~ +20%) 50 ₹ 60Hz, পাওয়ার খরচ 10W

* পুনরায় চার্জযোগ্য লিথিয়াম ব্যাটারিতে নির্মিত

*এডাপ্টারের প্রয়োজনীয়তাঃDC15.6V, 6A

*ব্যাটারি পাওয়ার সাপ্লাই সময়ঃ ≥8h

*কাজের তাপমাত্রাঃ -১০°সি -৫০°সি

*আপেক্ষিক আর্দ্রতাঃ ≤80%

*আকার ((W*H*T):320mm X 235mm X 103mm

* ওজনঃ ৩ কেজি, ব্যাটারি সহ

* ইউএসবি পোর্টঃ ২টি পোর্ট

*আরএস-২৩১ পোর্টঃ১ পোর্ট

*ভিডিও আউটপুটঃ স্ট্যান্ডার্ড ভিজিএ আউটপুট

*আলার্ম আউটপুটঃ8

*স্টার্ট ইনপুটঃ8

* এনকোডার ইনপুটঃ1

* টেস্টিং চ্যানেলঃ ১-৪

* প্রোব ড্রাইভ:1-16

* ডিসপ্লে মোডঃ পূর্ণ বক্ররেখা, ফাঁকা

* সনাক্তকরণঃ পূর্ণ তরঙ্গ, ইতিবাচক অর্ধ তরঙ্গ, নেতিবাচক অর্ধ তরঙ্গ, আরএফ তরঙ্গ

* তরঙ্গ ফিল্টারঃ তিন-ধাপের ফিল্টারিং

3. মৌলিক নীতি

এডি কারেন্ট ত্রুটি ডিটেক্টর হল ইলেক্ট্রোম্যাগনেটিক ইনডাকশন নীতির উপর ভিত্তি করে একটি অ-ধ্বংসাত্মক পরীক্ষার পদ্ধতি, যা পরিবাহী উপকরণগুলির জন্য উপযুক্ত।যদি একটি কন্ডাক্টর একটি অল্টারনেটিং চৌম্বক ক্ষেত্রের মধ্যে স্থাপন করা হয়, কন্ডাক্টর মধ্যে একটি প্ররোচিত বর্তমান, অর্থাৎ, ঘূর্ণিজাল বর্তমান থাকবে। বিভিন্ন কারণের পরিবর্তন (যেমন পরিবাহিতা, permeability, আকৃতি, আকার এবং ত্রুটি) কন্ডাক্টর নিজেই কারণে,প্রেরিত বর্তমান পরিবর্তন হবেএই ঘটনাটি ব্যবহার করে, কন্ডাক্টরের প্রকৃতি, অবস্থা এবং ত্রুটি নির্ধারণ করা যেতে পারে।

এডি কারেন্ট ত্রুটি ডিটেক্টরটি পাল্টা প্রবাহের সাথে কন্ডাক্টরকে কয়েলটির কাছাকাছি আনতে হবে, এবং পাল্টা চৌম্বক ক্ষেত্রটি কয়েল দ্বারা প্রতিষ্ঠিত হয়।অল্টারনেটিং চৌম্বকীয় ক্ষেত্র কন্ডাক্টর মাধ্যমে পাস এবং কন্ডাক্টর মধ্যে eddy বর্তমান প্রতিষ্ঠা করার জন্য এটির সাথে ইলেক্ট্রোম্যাগনেটিক আনয়ন আছে. কন্ডাক্টর এর এড্ডি কারেন্ট এর নিজস্ব চৌম্বকীয় ক্ষেত্র তৈরি করবে। এড্ডি কারেন্ট চৌম্বকীয় ক্ষেত্রের প্রভাবও মূল চৌম্বকীয় ক্ষেত্রের শক্তি পরিবর্তন করবে,যা কয়েল ভোল্টেজ এবং প্রতিবন্ধকতা পরিবর্তন হতে হবেঅতএব, যখন কন্ডাক্টর পৃষ্ঠের উপর বা তার কাছাকাছি ত্রুটি থাকে বা পরিমাপ করা ধাতব উপাদান পরিবর্তন হয় তখন ঘূর্ণিজালের শক্তি এবং বন্টন প্রভাবিত হবে।ঘূর্ণি বর্তমান পরিবর্তন সনাক্তকরণ কয়েল ভোল্টেজ এবং প্রতিরোধের পরিবর্তন কারণ হবেএই পরিবর্তন অনুযায়ী, আমরা পরোক্ষভাবে কন্ডাক্টরের ত্রুটির অস্তিত্ব জানতে পারি এবং ধাতব উপকরণগুলির কর্মক্ষমতা পরিবর্তিত হয়েছে কিনা।

4. মডেল গাইড

5স্ট্যান্ডার্ড প্যাকেজ

প্রধান ইউনিট

ক্যাবল সহ ঢালাই পরিদর্শন জোন

ক্যালিব্রেশন ব্লক কার্বন ইস্পাত

ক্যালিব্রেশন সার্টিফিকেট

ব্যবহারের নির্দেশিকা

কার্লিং কেস

6. অপশনাল আনুষাঙ্গিক

বিভিন্ন উপকরণ ক্যালিব্রেশন ব্লক

বিভিন্ন অ্যাপ্লিকেশনের জন্য বিভিন্ন প্রোব
