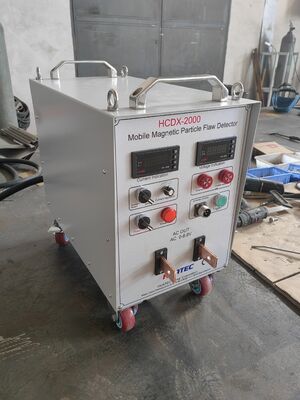

HCDX-2000 মোবাইল এসি/ডিসি ম্যাগনেটিক ফ্লো ডিটেক্টর, এভিয়েশন ও অটোমোবাইল শিল্পে এম্পিআই পরীক্ষার জন্য

HCDX-2000 মোবাইল এসি/ডিসি ম্যাগনেটিক ফ্লও ডিটেক্টর এম্পি টেস্টিং এর জন্য এভিয়েশন ও অটোমোবাইল শিল্পে

মুভেবল ম্যাগনেটিক পার্টিকলস ফ্লও ডিটেক্টর HCDX-2000 এসি ম্যাগনেটাইজেশন দ্বারা ওয়ার্কপিস সনাক্তকরণের জন্য প্রযোজ্য। এটিতে ডিম্যাগনেটাইজেশন এর ফাংশন রয়েছে এবং ডিম্যাগনেটাইজেশন সেট এর অতিরিক্ত কনফিগারেশনের প্রয়োজন নেই।

এই ম্যাগনেটিক পার্টিকলস ফ্লও ডিটেক্টর দ্বারা কন্ট্রোলার হিসেবে 8-বিট এমসিইউ ব্যবহার করা হয়, এবং এসি জিরো ভোল্টেজ ক্রসিং সিগন্যাল এবং কারেন্ট রেগুলেশন এর সিগন্যাল এর নির্ভুল সংগ্রহের মাধ্যমে ম্যাগনেটাইজিং কারেন্ট এর অবিচ্ছিন্ন নিয়ন্ত্রণ উপলব্ধি করা যায়। এতে সর্বোচ্চ কারেন্ট লিমিট এর ফাংশন রয়েছে। ফেজ কন্ট্রোলড এর ফাংশন সহ, ডিটেক্টরটি কন্টিনিউয়াস টেকনিক এবং রেসিডিউয়াল টেকনিক উভয়ের জন্য উপযুক্ত।

কারেন্ট ভ্যালু অ্যানালগ অ্যামিটার বা ডিজিটাল অ্যামিটার এ প্রদর্শিত হয়। প্রড সেট এবং ট্রিগার বাটন সংকীর্ণ স্থানে কাজ করার জন্য।

ডিম্যাগনেটাইজ করার সময় আউটপুট কারেন্ট স্বয়ংক্রিয়ভাবে প্রাথমিক মান থেকে শূন্যে হ্রাস করা হয়। সরঞ্জামের জন্য নন-কন্টাক্ট সুইচ ব্যবহার করা হয়।

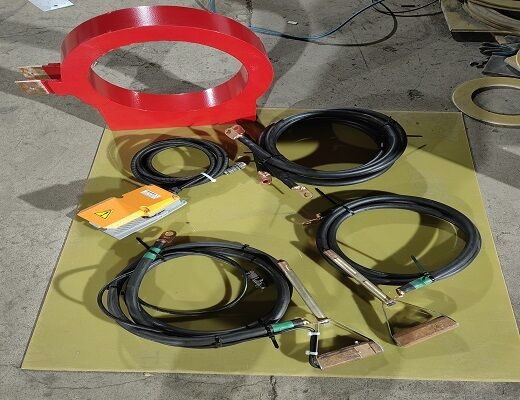

এই ডিটেক্টরটি প্রড সেট (হ্যান্ডহেল্ড ইলেকট্রোড সেট) বা স্পাইরাল কেবল (ফ্লেক্সিবল কয়েল) এর সাথে সংযুক্ত করা যেতে পারে। এছাড়াও এই সরঞ্জামের জন্য কিছু কয়েল বা ইলেকট্রোড ডিজাইন করা হয়েছে যা একটি সাধারণ পরিদর্শন মেশিন টুল হিসেবে ঐচ্ছিক।

কনফিগারেশন টেবিল:

নোটস: “●” স্ট্যান্ডার্ড হিসেবে চিহ্নিত, যখন “○” ঐচ্ছিক হিসেবে চিহ্নিত।

বৈশিষ্ট্য:
মুভেবল হোস্ট মেশিন:
সার্কুলার ম্যাগনেটাইজেশন এর পাওয়ার হিসেবে ব্যবহার করা যেতে পারে
লংগিটিউডিনাল ম্যাগনেটাইজেশন এর পাওয়ার হিসেবে ব্যবহার করা যেতে পারে

সাধারণ পরিদর্শন মেশিন টুল:
সার্কুলার ম্যাগনেটাইজেশন এর ইলেকট্রোড
সার্কুলার ম্যাগনেটাইজেশন এর কয়েল
টেইল ইলেকট্রোড এর ম্যানুয়াল অ্যাডজাস্টমেন্ট
স্টেইনলেস স্টিল সিঙ্ক
স্টেইনলেস স্টিল ট্যাঙ্ক (স্প্রে পাম্প এবং মিক্সিং পাম্প সহ)
স্প্রে গান
ম্যাগনেটিক কালি পুনরায় ব্যবহার করা যেতে পারে
কালো ম্যাগনেটিক পার্টিকলস, লাল ম্যাগনেটিক পার্টিকলস, ফ্লুরোসেন্ট ম্যাগনেটিক পার্টিকলস সমর্থিত
ফ্লুরোসেন্ট ম্যাগনেটিক পার্টিকলস টেস্টিং এর জন্য ইউভি লাইট ঐচ্ছিক

প্রধান ফাংশন:

*ফ্লও ডিটেকশন পদ্ধতি: স্ট্রট পদ্ধতি, ওয়াইন্ডিং পদ্ধতি, কয়েল পদ্ধতি

*ম্যাগনেটাইজেশন পদ্ধতি: এসি ম্যাগনেটাইজেশন, ডিসি ম্যাগনেটাইজেশন (HWDC/FWDV)

*ডিম্যাগনেটাইজেশন পদ্ধতি: এসি ডিম্যাগনেটাইজেশন রিমোট ডিম্যাগনেটাইজেশন (অ্যাটেনুয়েশন পদ্ধতি) ব্যবহার করে, এবং এসি ডিম্যাগনেটাইজেশন আল্ট্রা-লো ফ্রিকোয়েন্সি ডিম্যাগনেটাইজেশন ব্যবহার করে

ম্যাগনেটাইজেশন: স্টিল প্লেট ফ্লও ডিটেকশন এরিয়া টপ করার জন্য সাপোর্ট রড এর দুটি প্রান্ত ব্যবহার করুন, এবং সাপোর্ট রড এর দূরত্ব 0~500mm (অভিজ্ঞতা অনুযায়ী দূরত্ব অ্যাডজাস্ট করুন)

অথবা তারের ক্লিপ দিয়ে স্টিল প্লেট এর উভয় প্রান্ত ক্ল্যাম্প করুন

ডিম্যাগনেটাইজেশন: প্রায় 20~30cm পিচ সহ একটি কেবল দিয়ে পুরো অংশটি মুড়ে দিন। ফ্লও ডিটেক্টরের সাথে কেবলের উভয় প্রান্ত সংযোগ করুন। সংযোগ পদ্ধতি ম্যাগনেটাইজিং এর মতোই।
