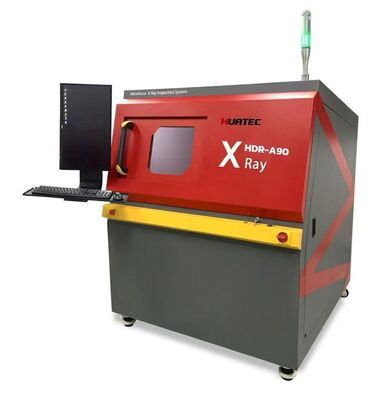

HDR-A90 মাইক্রো-ফোকাস এক্স-রে পরিদর্শন সিস্টেম 90kV শিল্প NDT ত্রুটি সনাক্তকারী

এক্স-রে সোর্স

প্রকার

বন্ধ, মাইক্রোফোকাস

সর্বাধিক টিউব ভোল্টেজ

৯০ কিলোভোল্ট

সর্বাধিক টিউব বর্তমান

২০০ মাইক্রো এ

ফোকাল স্পট আকার

৫ মাইক্রোমিটার

ফাংশন

অটো প্রিহিট

ফ্ল্যাট প্যানেল ডিটেক্টর

কার্যকর এলাকা

১৩০ মিমি*১৩০ মিমি

পিক্সেলের আকার

৮৫ মাইক্রোমিটার

রেজোলিউশন

১৫৩৬*১৫৩৬

ফ্রেম রেট

20fps

নমনযোগ্য কোণ

৬০°

টেবিল

আকার

৫৩০ মিমি*৫৩০ মিমি

সনাক্তযোগ্য এলাকা

৫০০ মিমি*৫০০ মিমি

সর্বাধিক লোড

১০ কেজি

সরঞ্জাম

বৃহত্তরীকরণ

জ্যামিতি 200X

সিস্টেম 1500X

পরিদর্শন গতি

সর্বোচ্চ ৩.০ সেকেন্ড/পয়েন্ট

মাত্রা

1360mm (L) * 1365mm (W) * 1730mm (H)

ওজন

১,২০০ কেজি

পাওয়ার সাপ্লাই

AC110-220V 50/60HZ

সর্বাধিক শক্তি

১৫০০ ওয়াট

শিল্প পিসি

আই৫ সিপিইউ, ৮জি র্যাম, ৫০০ জিবি এসএসডি

প্রদর্শন

24 ′′ এইচডিএমআই এলসিডি

নিরাপত্তা

বিকিরণ ফাঁস

কোন ফুটো নেই, আন্তর্জাতিক মানঃ ≤1μএসভি/ঘন্টা

সীসা গ্লাস পর্যবেক্ষণ উইন্ডো

স্বচ্ছ সীসা গ্লাস উইন্ডো অভ্যন্তরীণ অবস্থা পর্যবেক্ষণ করতে বিকিরণ shields।

উইন্ডো এবং পিছনের দরজা নিরাপত্তা interlock

ব্যবহারকারীরা যখন উইন্ডো বা পিছনের দরজা খুলে দেয়, তখন এক্স-রে টিউব অবিলম্বে বন্ধ হয়ে যায়। যখন উইন্ডো বা পিছনের দরজা খোলা থাকে, ব্যবহারকারীরা এক্স-রে চালু করতে পারে না।

বৈদ্যুতিন চৌম্বকীয় সুরক্ষা সুইচ

এক্স-রে চালু হয়ে গেলে ব্যবহারকারীরা পর্যবেক্ষণ উইন্ডোটি খুলতে পারবেন না।

জরুরী স্টপ

অপারেশন অবস্থানের পাশে, বন্ধ করার জন্য চাপুন

টিউব সুরক্ষা

আপনি যদি এক্স-রে টিউবটি বন্ধ না করেন তাহলে ব্যবহারকারী সফটওয়্যারটি ছেড়ে যেতে পারবেন না।

ফাংশন মডিউল

অপারেশন

কীবোর্ড এবং মাউস সব অপারেশন শেষ করতে পারেন

এক্স-রে টিউব

নিয়ন্ত্রণ

এক্স বোতামে ক্লিক করার জন্য মাউস ব্যবহার করে এক্স-রে চালু বা বন্ধ করতে পারেন। রিয়েল টাইম টিউব ভোল্টেজ এবং বর্তমান মান পাশে প্রদর্শিত হবে, ব্যবহারকারীরা উপরে এবং নিচে বোতাম ক্লিক করতে পারেন, অথবা স্লাইডার টেনে আনুন,বা টাইপ সেট করতে.

অবস্থা বার

ইন্টারলক অবস্থা, প্রাক-হিট অবস্থা, এবং এক্স-রে অবস্থা নির্দেশ করে বিকল্পভাবে লাল এবং সবুজ ফ্ল্যাশ করে।

চিত্র প্রভাব সমন্বয়

একটি সন্তোষজনক ফলাফল অর্জনের জন্য চিত্রের উজ্জ্বলতা, বিপরীতে এবং লাভকে অবাধে সামঞ্জস্য করা যেতে পারে।

পণ্য তালিকা

ব্যবহারকারীরা Z- অক্ষের অবস্থান, উজ্জ্বলতা, বিপরীতে এবং লাভের মতো পরিদর্শন পরামিতিগুলি সংরক্ষণ করতে পারে এবং একই পণ্য পরিদর্শন করার সময় সরাসরি পরামিতিগুলি কল করতে পারে,পরিদর্শনের দক্ষতা বাড়াতে.

ন্যাভিগেশন

উইন্ডো

ক্যামেরা টেবিলের ছবি তোলার পরে, ছবির যে কোন জায়গায় ক্লিক করুন, টেবিলটি আপনি ক্লিক করে স্ক্রিনে প্রদর্শিত জায়গায় চলে যাবে।

গতি অক্ষের অবস্থা

রিয়েল টাইমে কোঅর্ডিনেট দেখাও।

পরিদর্শন ফলাফল

পরিমাপের ফলাফল (খালি হারের হার, দূরত্ব, এলাকা ইত্যাদি, ব্যবহারকারীদের দ্বারা সেট করা) আদেশ অনুযায়ী প্রদর্শিত হয়।

গতি নিয়ন্ত্রণ

প্রতিটি অক্ষের গতি গতি ধীর, স্বাভাবিক এবং দ্রুত হিসাবে সামঞ্জস্য করা যেতে পারে।

শূন্যতার হার

পরিমাপ

স্বয়ংক্রিয় হিসাব

একটি আয়তক্ষেত্র নির্ধারণ করতে দুটি পয়েন্ট ক্লিক করুন. সফটওয়্যার স্বয়ংক্রিয়ভাবে খুঁজে বের করে এবং আয়তক্ষেত্র, প্যাড এবং অভ্যন্তরীণ শূন্যতা মধ্যে solder বল প্রান্ত পরিমাপ,এবং খালি হার তথ্য পেতে পারেন, সোল্ডার বলের এলাকা, পরিধি, বৃহত্তম খালি রেট, দৈর্ঘ্য এবং প্রস্থ, এবং লাল এবং সবুজ দ্বারা এনজি বা ঠিক আছে।

পরামিতি সমন্বয়

ব্যবহারকারীরা স্বয়ংক্রিয় হিসাবের সঠিক ফলাফল পেতে গ্রেস্কেল থ্রেশহোল্ড, পিক্সেল, বিপরীতে, আকার ফিল্টারিং এবং অন্যান্য পরামিতিগুলি সামঞ্জস্য করতে পারেন।

ফাঁকা স্থান যোগ করুন

হস্তীভাবে

ব্যবহারকারীরা একটি বহুভুজ বা একটি মুক্ত চিত্র আঁকতে পারেন এবং এটিকে খালি হারের মধ্যে একটি খালি হিসাবে গণনা করতে পারেন।

সংরক্ষণ করুন

পরামিতি

ব্যবহারকারীরা গ্রেস্কেল থ্রেশহোল্ড, পিক্সেল, কন্ট্রাস্ট, আকার ফিল্টারিং এবং অন্যান্য পরামিতিগুলির মতো পরামিতিগুলি সংরক্ষণ করতে পারে এবং একই পণ্য সনাক্ত করার সময় সরাসরি পরামিতিগুলি কল করতে পারে,সনাক্তকরণের দক্ষতা উন্নত করতে.

অন্যান্য পরিমাপ ফাংশন

দূরত্ব

A এবং B পয়েন্টগুলিকে বেসলাইন হিসাবে সেট করতে ক্লিক করুন, তারপর C পয়েন্টটি ক্লিক করুন C পয়েন্ট থেকে বেসলাইন পর্যন্ত উল্লম্ব দূরত্ব পরিমাপ করতে।

দূরত্বের হার

এটি মূলত থ্রু-হোলের সোল্ডিং রেট পরিমাপ করতে ব্যবহৃত হয়। দূরত্বের চেয়ে আরও একটি বিন্দু সেট করুন।ডি পয়েন্ট থেকে বেসলাইন পর্যন্ত উল্লম্ব দূরত্বকে সি পয়েন্টের উল্লম্ব দূরত্ব দ্বারা ভাগ করুন, D থেকে C এর উল্লম্ব দূরত্বের শতাংশ অনুপাত পেতে।

কোণ

A এবং B পয়েন্টগুলিকে বেসলাইন হিসাবে সেট করতে ক্লিক করুন, তারপর BA এবং BC রশ্মির মধ্যে কোণ পরিমাপ করতে C পয়েন্টটি ক্লিক করুন।

ব্যাসার্ধ

এটি সাধারণত সোল্ডার বলের মতো বৃত্তাকার উপাদানগুলি পরিমাপ করতে ব্যবহৃত হয়। একটি বৃত্ত নির্ধারণ করতে এবং পরিধি, অঞ্চল এবং ব্যাসার্ধ পরিমাপ করতে তিনটি পয়েন্ট ক্লিক করুন।

পরিধি

এটি মূলত বর্গক্ষেত্রের উপাদানগুলি পরিমাপ করতে ব্যবহৃত হয়, একটি বর্গক্ষেত্র নির্ধারণ করতে দুটি পয়েন্ট ক্লিক করুন, দৈর্ঘ্য, প্রস্থ এবং এলাকা পরিমাপ করুন।

স্বয়ংক্রিয় পরিদর্শন

ম্যানুয়াল সেটিং

ব্যবহারকারীরা টেবিলের যে কোন অবস্থানকে পরিদর্শন পয়েন্ট হিসেবে সেট করতে পারেন, সফটওয়্যারটি স্বয়ংক্রিয়ভাবে পরিদর্শন করবে এবং ছবিটি সংরক্ষণ করবে।

অ্যারে

নিয়মিত পরিদর্শন পয়েন্টগুলির জন্য, ব্যবহারকারীদের কেবল দুটি পরিদর্শন পয়েন্ট এবং সারি এবং কলামের সংখ্যা সেট করতে হবে, সফ্টওয়্যারটি স্বয়ংক্রিয়ভাবে প্রতিটি পয়েন্ট পরিদর্শন করবে এবং ছবি সংরক্ষণ করবে।

স্বয়ংক্রিয়

পরিচয়পত্র

সুস্পষ্ট বৈশিষ্ট্যযুক্ত পরিদর্শন পয়েন্টগুলির জন্য, সফ্টওয়্যারটি স্বয়ংক্রিয়ভাবে অবস্থানগুলি সনাক্ত করে, পরিমাপ করে এবং চিত্র সংরক্ষণ করে।
