এমআরটি টেস্টিং ম্যাগনেটিক রোপ স্টিল ওয়্যার রোপস ডিফেক্টর এইচআরডি-১০০ ওয়্যার ফ্লও ডিটেকশন ডিভাইস

এমআরটি ম্যাগনেটিক রোপ টেস্টিং স্টিল ওয়্যার রোপস ডিফেক্টরএইচআরডি-১০০এবং ওয়্যার ফ্লও ডিটেকশন ডিভাইস

১. স্পেসিফিকেশন

মান: জিবি/টি২১৮৩৭-২০০৮, এএসটিএম ই১৫৭১-২০০১ (ফেরোম্যাগনেটিক স্টিল ওয়্যার রোপের ইলেক্ট্রোম্যাগনেটিক পরীক্ষার জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন), জিবি/টি৫৯৭২-২০০৬/আইএসও ৪৩০৯:৯০, জিবি৮৯১৮—২০০৬

শনাক্তকরণ পরিসীমা: Φ১.৫—৩০০ মিমি (ভিন্ন সেন্সর নির্বাচন করুন)
সেন্সর এবং ওয়্যার রোপের মধ্যে আপেক্ষিক বেগ: ০.০—৬.০ মি/সে। সেরা পছন্দ: ০.৩—১.৫ মি/সে
গাইড স্লিভ এবং ওয়্যার রোপের মধ্যে সেরা ফাঁক: ২—৬ মিমি, অনুমোদিত ফাঁক: ০—১৫ মিমি

আউটপুট ফাইল টাইপ: ওয়ার্ড ফাইল আউটপুট

অ্যালার্ম: শব্দ এবং আলো অ্যালার্ম
ভাঙা ওয়্যার রোপের অবস্থান (এলএফ) সনাক্তকরণ
গুণগত রায়ের নির্ভুলতা: ৯৯.৯৯%
পরিমাণগত মূল্যায়ন
সংবেদনশীলতার পুনরাবৃত্তি ত্রুটি: ±০.০৫৫%
প্রদর্শন ত্রুটি: ±০.২%
অবস্থান সনাক্তকরণের ত্রুটি, (এল): ±০.২%
পাওয়ার: ৫ভি কম্পিউটার পাওয়ার সাপ্লাই
সেন্সরের ওজন:< ১০ কেজি (নিয়মিত সেন্সর)

পরিবেশের তাপমাত্রা -১০℃~৪০℃

বায়ুচাপ: ৮৬~১০৬Kpa

আপেক্ষিক আর্দ্রতা: ≤৮৫%

ওয়্যার রোপ কম্পিউটার ডিটেক্টরের উইন্ডোজ সিস্টেম হল জিবি সিস্টেমের নবায়নকৃত পণ্য যা ডস সফটওয়্যার তত্ত্ব এবং রিয়েল-টাইম ডিসপ্লে অ্যালার্ম নির্দেশিকা নীতির উপর ভিত্তি করে ভিজ্যুয়াল বেসিক ৬.০ প্রোগ্রামিং ভাষা ব্যবহার করে কম্পাইল করা হয়েছে।

এই সিস্টেমের হার্ডওয়্যার অংশটি দেশীয় এবং বিদেশী উন্নত ম্যাগনেটিক সেন্সর এবং স্বাধীন গবেষণা ও উন্নয়ন স্যাম্পলিং মডিউলকে একত্রিত করে, আরএস২৩২ (বা ইউএসবি) প্রধান লাইন ড্রাইভিংয়ের মাধ্যমে সরাসরি কম্পিউটারে ডেটা সংরক্ষণ করে।

এই সিস্টেমের সফটওয়্যার অংশটি ওয়েভলেট ট্রান্সফর্ম অ্যানালাইসিসের উপর ভিত্তি করে, ভিজ্যুয়াল বেসিক ৬.০ প্রোগ্রামিং ভাষা ব্যবহার করে কম্পাইল করা হয়েছে। ডেটা অধিগ্রহণ এবং নিয়ন্ত্রণ, ডেটা বিশ্লেষণ, ডেটা প্রদর্শন, ডেটা স্টোরেজ ইত্যাদি ফাংশন অর্জন করে। ডস সফটওয়্যার ফাংশনে দৃশ্যমান বৈশিষ্ট্য বৃদ্ধি করে এবং এর অনন্য প্রবণতা ক্রমাগত ট্র্যাক করার পদ্ধতির মাধ্যমে, ডেটা সংকেত এবং এর পরিবর্তনের পরিস্থিতি ক্রমাগত, গতিশীলভাবে পর্যবেক্ষণ করতে পারে এবং প্রাপ্ত ফলাফল রিয়েল-টাইমে প্রদর্শন করে এবং অ্যালার্ম জারি করে; সফটওয়্যার স্বয়ংক্রিয় মূল্যায়ন ফাংশন বৃদ্ধি করেছে; আংশিক ত্রুটিতে ক্রস-সেকশন এবং মোট সেকশনাল এলাকার শতাংশ বৃদ্ধি করা হয়েছে; সফটওয়্যার এবং উইন্ডোজ সম্পূর্ণ সামঞ্জস্যপূর্ণ, ব্যবহারকারীর জড় অপারেশনগুলির জন্য উপযুক্ত, পরীক্ষার প্রতিবেদন তৈরির জন্য ওয়ার্ড ফাইল ফর্ম ব্যবহার করে।

এই সিস্টেম সফটওয়্যারটি ওয়্যার রোপ কম্পিউটার ডিটেক্টর ডস সফটওয়্যার স্যাম্পলিং ডেটা ফরম্যাটের সাথে সামঞ্জস্যপূর্ণ হতে পারে এবং এটি বিশ্লেষণ ও প্রক্রিয়াকরণ করতে পারে।

উইন্ডোজ সিস্টেম একটি স্বাধীন অপারেটিং পদ্ধতি এবং নিরাপদ পরীক্ষা ব্যবস্থা গ্রহণ করেছে, যা বিভিন্ন আধুনিক কম্পিউটারের জন্য সুবিধাজনকভাবে উপযুক্ত হতে পারে এবং পরীক্ষা পদ্ধতির একটি সিরিজ সম্পন্ন করতে পারে।

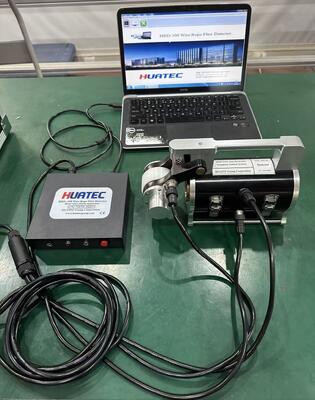

২. সিস্টেম কনফিগারেশন

৩. সেন্সর পরিচিতি

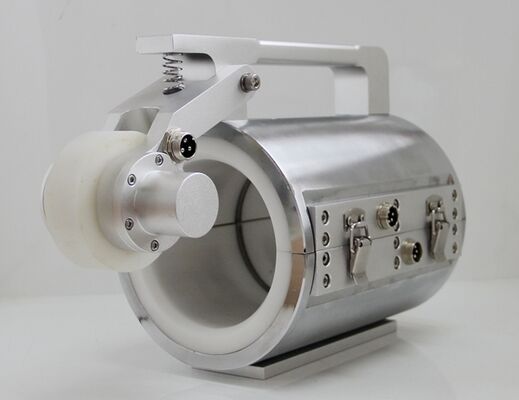

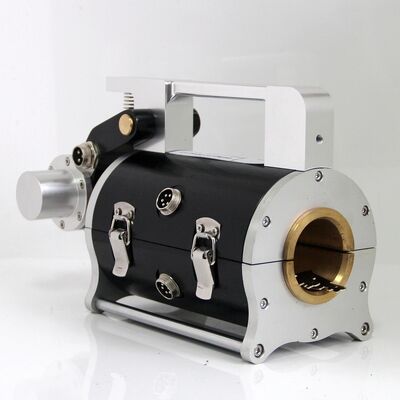

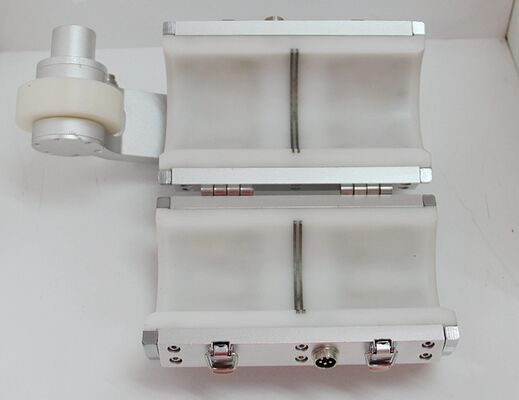

ম্যাগনেটিক সেন্সর: সেন্সরটি ডিসপ্লেসমেন্ট লোকেটার (লিডিং হুইল, এনকোডার), ম্যাগনেটাইজেশন ইনস্টলেশন এবং স্যাম্পলিং অর্গানাইজেশন দ্বারা গঠিত। সিস্টেম সক্রিয় হওয়ার পর, ওয়্যার রোপ এবং এর মধ্যে আপেক্ষিক নড়াচড়া হলে, এটি সংকেত সংগ্রহ করতে পারে।

ডিসপ্লেসমেন্ট লোকেটার: লিডিং হুইল একটি বৃত্ত ঘোরার পর, ফটোইলেকট্রিক এনকোডার স্যাম্পলিং নির্দেশিকা পালস জারি করে, সমান স্থান স্যাম্পলিং অর্জন করে।

ম্যাগনেটাইজেশন ইনস্টলেশন: যখন ওয়্যার রোপ এবং এটি আপেক্ষিক নড়াচড়া করে, তখন ওয়্যার রোপের অক্ষীয় ম্যাগনেটাইজেশন সম্পন্ন হয়।

স্যাম্পলিং অর্গানাইজেশন: যখন ওয়্যার রোপ এবং সেন্সর আপেক্ষিক নড়াচড়া করে, তখন হল এলিমেন্ট দ্বারা গঠিত স্যাম্পলিং চ্যানেল ওয়্যার রোপের ম্যাগনেটিক ফ্লাক্স লিকেজের পরিবর্তনের অবস্থাকে সিমুলেশন ভোল্টেজ সিগন্যালে রূপান্তরিত করবে।

৪. হুয়াটেক রিয়েল-টাইম অ্যালার্ম অ্যাপারেটাস

হুয়াটেক রিয়েল-টাইম অ্যালার্ম অ্যাপারেটাস একটি বহনযোগ্য মাল্টি-পারপাস ডেটা অধিগ্রহণ, আরএস২৩২ ট্রান্সমিশন লাইনের মাধ্যমে কম্পিউটারে রূপান্তরিত ডেটা সিগন্যাল প্রেরণ এবং সংরক্ষণ করে, কম্পিউটারের সিপিইউ-এর শক্তিশালী ফাংশন অন-লাইন এবং রিয়েল-টাইম প্রসেসিং বিশ্লেষণের সুবিধা গ্রহণ করে, পূর্বনির্ধারিত সমতুল্য থ্রেশহোল্ড মান অনুযায়ী রিয়েল-টাইম অ্যালার্ম জারি করে। সেন্সরের জন্য একটি লিথিয়াম ব্যাটারি গ্রুপ পাওয়ার সাপ্লাই, আউটপুট ৫ভি। একটি অতিরিক্ত চার্জিং পোর্ট রয়েছে যা চার্জিং এবং পাওয়ার সুইচ সরবরাহ করতে পারে।

৫. সফটওয়্যার পরিচিতি

চিত্র ৩ প্রধান ফাংশন আইটেম

৬. সেন্সর বিকল্প
