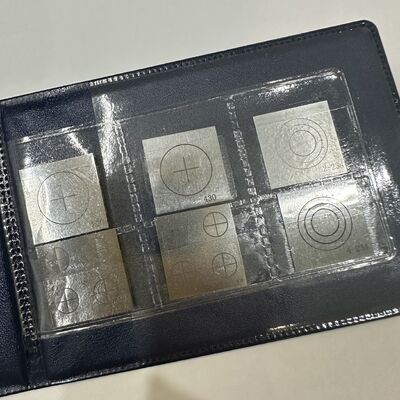

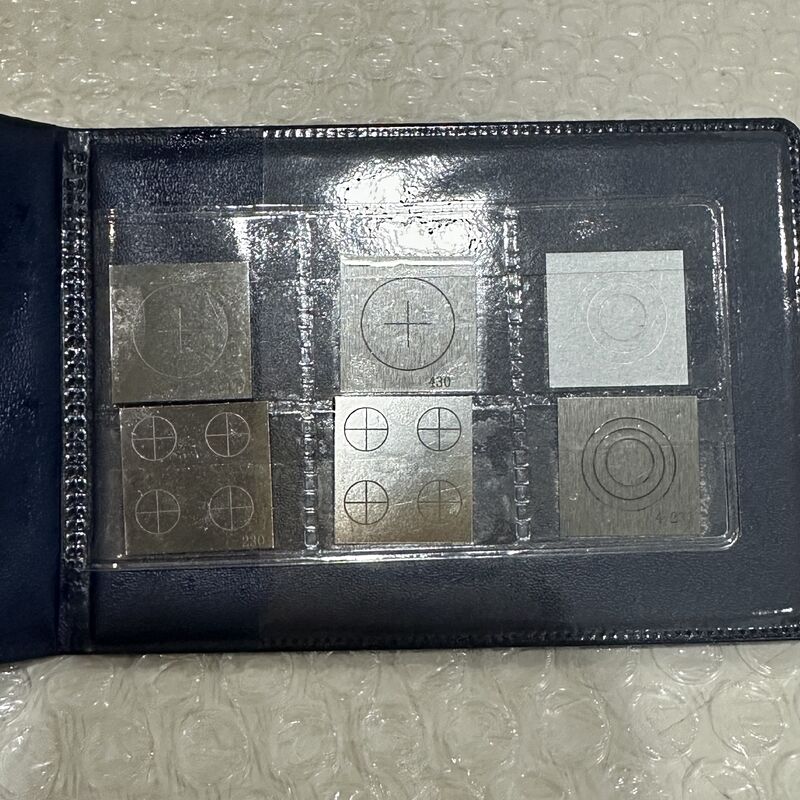

QQI ভেরিয়েবল গভীরতা ত্রুটি শিম MPI পরিদর্শন জন্য মান নিয়ন্ত্রণ সূচক

পরিদর্শন পয়েন্ট

পরীক্ষার অবস্থা, পদ্ধতি এবং চাহিদা

রঙ

ধাতু পৃষ্ঠ উজ্জ্বল রূপা উপস্থাপন, কোন মরিচা. কোন স্ক্র্যাচ, কোন জারা ইত্যাদি

সরলতা

টেস্ট টুকরা খালি বোর্ডে রাখুন, সম্পূর্ণ সমান্তরাল. কোন wrinkle. কোন burts.the পৃষ্ঠের রুক্ষতা RA 0.8um হয়

শীট লোহার আকার এবং কাটিয়া গ্রুভ

মিলস্কেল দ্বারা পরীক্ষিত পরীক্ষামূলক টুকরোর পাশের দৈর্ঘ্য 0.75in × 0.75in।

পরীক্ষার টুকরো CX-230 এর গড় বেধ 0.002in।

কৃত্রিম ত্রুটি প্রতীক ০ ০ এবং প্রতীক ০ + ০ যথার্থ মাইক্রোস্কোপ দ্বারা পরীক্ষিত উভয়ই পরীক্ষার টুকরোর কেন্দ্রে রয়েছে।

চিহ্নের ব্যাস ০.৫০৭ ইঞ্চি, চিহ্ন ০.২৫ ইঞ্চি।

পরীক্ষার টুকরো CX-230 এর বেধ 0.002in।

গ্রিভের গভীরতা ০.০০০৮ ইঞ্চি; গ্রিভের প্রস্থ ০.০০৭ ইঞ্চি।

গুণমান

পদার্থবিজ্ঞান এবং রাসায়নিক পরীক্ষার ফলাফল দেখায় যে ধাতু 1005 স্টীল পার্ক ইলেকট্রোম্যাগনেটিক বিশুদ্ধ লোহা প্লেট থেকে তৈরি করা হয়।

কাঁচামালের বিশ্লেষণের ফলাফল GB6985 এর নিয়ম অনুসারে,

পরিদর্শন পয়েন্ট

পরীক্ষার অবস্থা, পদ্ধতি এবং চাহিদা

রঙ

ধাতু পৃষ্ঠ উজ্জ্বল রূপা উপস্থাপন, কোন মরিচা. কোন স্ক্র্যাচ, কোন জারা ইত্যাদি

সরলতা

টেস্ট টুকরা খালি বোর্ডে রাখুন, সম্পূর্ণ সমান্তরাল. কোন wrinkle. কোন burts.the পৃষ্ঠের রুক্ষতা RA 0.8um হয়

শীট লোহার আকার এবং কাটিয়া গ্রুভ

মিলস্কেল দ্বারা পরীক্ষিত পরীক্ষামূলক টুকরোর পাশের দৈর্ঘ্য 0.75in × 0.75in। পরীক্ষামূলক টুকরো CX-430 এর গড় বেধ 0.004in।কৃত্রিম ত্রুটি প্রতীক এবং প্রতীক উভয় পরীক্ষা টুকরা কেন্দ্রে হয়. চিহ্ন 4 এর ব্যাসার্ধ 0.507 ইঞ্চি, চিহ্ন + 0.25 ইঞ্চি.

পরীক্ষার টুকরা CX-430 এর বেধ 0.004in.the groove গভীরতা 0.0012in,the

গর্তের প্রস্থ 0.007 ইঞ্চি।

গুণমান

পদার্থবিজ্ঞান এবং রাসায়নিক পরীক্ষার ফলাফল দেখায় যে ধাতু 1005 স্টীল পার্ক ইলেকট্রোম্যাগনেটিক বিশুদ্ধ লোহা প্লেট থেকে তৈরি করা হয়।

কাঁচামালের বিশ্লেষণের ফলাফল GB6985 এর নিয়ম অনুসারে,

পরিদর্শন পয়েন্ট

পরীক্ষার অবস্থা, পদ্ধতি এবং চাহিদা

রঙ

ধাতু পৃষ্ঠ উজ্জ্বল রূপা উপস্থাপন, কোন মরিচা. কোন স্ক্র্যাচ, কোন জারা ইত্যাদি

সরলতা

টেস্ট টুকরা খালি বোর্ডে রাখুন, সম্পূর্ণ সমান্তরাল. কোন wrinkle. কোন burts.the পৃষ্ঠের রুক্ষতা RA 0.8um হয়

শীট লোহার আকার এবং কাটিয়া গ্রুভ

মিলস্কেল দ্বারা পরীক্ষিত পরীক্ষামূলক টুকরোর পাশের দৈর্ঘ্য 0.75in × 0.75in। পরীক্ষামূলক টুকরো 3C2-234 এর গড় বেধ 0.002in।কৃত্রিম ত্রুটি তিন ¢ o ¢ স্পষ্টতা মাইক্রোস্কোপ দ্বারা পরীক্ষিত সব পরীক্ষামূলক টুকরা কেন্দ্রে হয়.

বিগ-ও-এর ব্যাসার্ধ ০.৫০৭ ইঞ্চি,

মাঝের ০.৩৮৩ ইঞ্চি, ছোট ০.২৫৮ ইঞ্চি,

পরীক্ষার টুকরো ৩সি২-২৩৪, বড় ঊর্ধ্ব, বেধঃ0.০০২ইন,

গর্তের গভীরতাঃ0.0004in, খাঁজ প্রস্থঃ0.007in,

মাঝারি ঊর্ধ্ব, বেধঃ0.002 ইঞ্চি, গর্ত গভীরতাঃ

0.0006 ইঞ্চি, খাঁজ প্রস্থঃ0.০০৭ ইঞ্চি, ছোট্ট,

বেধঃ0.002 ইঞ্চি, খাঁজ গভীরতাঃ0.0008in,

গর্তের প্রস্থঃ0.০০৭ ইঞ্চি।

গুণমান

পদার্থবিজ্ঞান এবং রাসায়নিক পরীক্ষার ফলাফল দেখায় যে ধাতু 1005 স্টীল পার্ক ইলেকট্রোম্যাগনেটিক বিশুদ্ধ লোহা প্লেট থেকে তৈরি করা হয়।

কাঁচামালের বিশ্লেষণের ফলাফল GB6985 এর নিয়ম অনুসারে,
