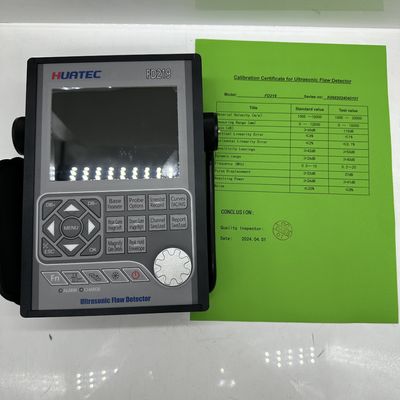

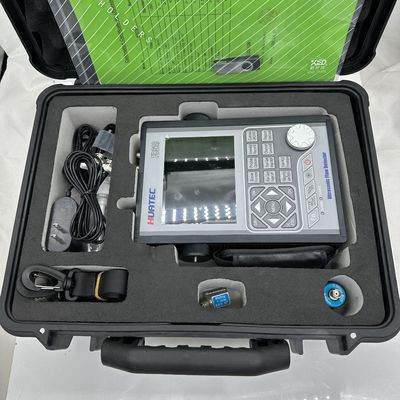

FD219 ইন্ডাস্ট্রিয়াল বি স্ক্যান & ভিডিও রেকর্ডিং ওল্ড & ফোর্জিং এনডিটি পরিদর্শন জন্য অতিস্বনক ত্রুটি সনাক্তকারী

FD219 শিল্প বি স্ক্যান ও ভিডিও রেকর্ডিং আল্ট্রাসনিক ফ্লো ডিটেক্টর ওয়েল্ড ও ফোর্জিং এনডিটি পরিদর্শনের জন্য

ভূমিকা

এই HUATEC FD219 ফ্লো ডিটেক্টর একটি পোর্টেবল শিল্প ডিজিটাল আল্ট্রাসনিক ফ্লো ডিটেক্টর যা দ্রুত, সুবিধাজনক, ক্ষতিহীন এবং নির্ভুলভাবে ওয়ার্কপিসের বিভিন্ন ত্রুটি (ফাটল, অন্তর্ভুক্তি, ছিদ্র ইত্যাদি) সনাক্ত, অবস্থান, মূল্যায়ন এবং নির্ণয় করতে পারে। এটি পরীক্ষাগার এবং প্রকৌশল সাইট উভয় ক্ষেত্রেই ব্যবহার করা যেতে পারে। এই যন্ত্রটি উৎপাদন, লোহা ও ইস্পাত ধাতুবিদ্যা, ধাতু প্রক্রিয়াকরণ, রাসায়নিক শিল্প এবং ত্রুটি সনাক্তকরণ ও মান নিয়ন্ত্রণের প্রয়োজন এমন অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহার করা যেতে পারে। এটি মহাকাশ, রেল পরিবহন, বয়লার এবং চাপবাহী পাত্র, টারবাইন ইত্যাদির ক্ষেত্রে অনলাইন নিরাপত্তা পরিদর্শন এবং জীবন মূল্যায়নেও ব্যাপকভাবে ব্যবহৃত হয়।

এই যন্ত্রটি ঢালাই, ফোর্জিং, বিলেট, অ্যাক্সেল, শ্যাফ্ট, ট্যাঙ্ক এবং চাপবাহী পাত্র, টারবাইন এবং কাঠামোগত উপাদানগুলিতে লুকানো ফাটল, শূন্যস্থান, বিচ্ছিন্নতা এবং অনুরূপ বিচ্ছিন্নতাগুলি সনাক্তকরণ এবং আকার দেওয়ার জন্য ব্যাপকভাবে ব্যবহার করা যেতে পারে।

বৈশিষ্ট্য

কোর হার্ডওয়্যার ARM+FPGA দিয়ে ডিজাইন করা হয়েছে, এবং সফটওয়্যার একটি অত্যন্ত নির্ভরযোগ্য মাল্টিটাস্কিং অপারেটিং সিস্টেম ব্যবহার করে, যা যন্ত্রের কার্যকারিতা, বহনযোগ্যতা, স্থায়িত্ব এবং নির্ভরযোগ্যতা ব্যাপকভাবে উন্নত করে।

এই যন্ত্রটি একটি মাস্টার-স্লেভ মেনু ব্যবহার করে, এবং শর্টকাট কী এবং একটি ডিজিটাল রোটারি নব দিয়ে ডিজাইন করা হয়েছে। যন্ত্রটি হালকা এবং বহনযোগ্য, এবং এক হাতে ধরা যায়।

ডিসপ্লে

সম্পূর্ণ-ডিজিটাল মাল্টি-কালার হাই-রেজোলিউশন (৬৪০×৪৮০ পিক্সেল) মাল্টি-কালার টিএফটি এলসিডি ডিসপ্লে। ওয়েভফর্ম ডিসপ্লে আরও সূক্ষ্ম এবং মানবিক।

পরিবেশ অনুযায়ী ৪টি অপারেটিং ইন্টারফেস স্টাইল নির্বাচন করা যেতে পারে।

দ্রুত ৬০ হার্টজ আপডেটের সাথে এলসিডি। সূক্ষ্ম ওয়েভফর্ম পরিবর্তনগুলি প্রদর্শন করতে সক্ষম।

এলসিডি উজ্জ্বলতা অবাধে সেট করা যেতে পারে।

আকার

সম্পূর্ণ-অ্যালুমিনিয়াম মেটাল শেল শক্তিশালী এবং টেকসই, এবং ইলেক্ট্রোম্যাগনেটিক শিল্ডিং পারফরম্যান্স খুব ভাল।

৩৬০-ডিগ্রী ঘূর্ণায়মান ড্যাম্পিং ব্র্যাকেট এবং রাবার শীথ ব্যবহার করা সহজ।

টেম্পারড গ্লাস প্যানেল, অত্যন্ত শক্ত, পরিধান-প্রতিরোধী এবং স্ক্র্যাচ-প্রতিরোধী

স্ক্রিনশট এবং পিডিএফ ফ্লো ডিটেকশন রিপোর্ট

সমস্ত পৃষ্ঠার রিয়েল-টাইম স্ক্রিনশট এবং ফ্লো ডিটেকশন রিপোর্ট, এবং সেগুলিকে ইউ ডিস্কে বিএমপি ছবি হিসাবে সংরক্ষণ করুন, যা রঙিন বা গ্রেস্কেল ছবি হিসাবে সেট করা যেতে পারে।

ফ্লো ডিটেকশন রিপোর্টটি পিডিএফ ফাইল হিসাবে এক্সপোর্ট করুন এবং সহজে আর্কাইভ এবং প্রিন্ট করার জন্য ইউ ডিস্কে সংরক্ষণ করুন।

পিডিএফ ফাইলের সমস্ত বিষয়বস্তু ব্যবহারকারীর প্রয়োজন অনুযায়ী কাস্টমাইজ করা যেতে পারে।

বিএমপি ছবি এবং পিডিএফ ফাইলগুলি কম্পিউটার বা মোবাইল ফোনে দেখা যেতে পারে।

রেঞ্জ

ইস্পাতে ১৫০০০মিমি পর্যন্ত; রেঞ্জ নির্দিষ্ট ধাপে বা অবিচ্ছিন্নভাবে পরিবর্তনযোগ্য। বড় ওয়ার্কপিসগুলিতে এবং উচ্চ-রেজোলিউশন পরিমাপে ব্যবহারের জন্য উপযুক্ত।

পালসার

পালস শক্তি ১০০ভি, ২০০ভি, ২৫০ভি, ৩০০ভি, ৩৫০ভি, ৪০০ভি এবং ৫০০ভি এর মধ্যে নির্বাচনযোগ্য।

পালস প্রস্থ ০.১µs থেকে ০.৫ µs পর্যন্ত টিউনযোগ্য বিভিন্ন ফ্রিকোয়েন্সির প্রোবগুলির সাথে মেলে।

পালস পুনরাবৃত্তি ফ্রিকোয়েন্সি ২০ হার্টজ থেকে ২ KHz পর্যন্ত সামঞ্জস্যযোগ্য।

ড্যাম্পিং ৫০Ω, ১৫০Ω, ২৫০Ω এবং ৫০০Ω এর মধ্যে নির্বাচনযোগ্য সর্বোত্তম প্রোব পারফরম্যান্সের জন্য

প্রোব নির্বাচন: একক ক্রিস্টাল প্রোব, ডুয়াল ক্রিস্টাল প্রোব, বিশেষ অ্যাঙ্গেল প্রোব, পেনিট্রেটিং প্রোব, ক্লাইম্বিং প্রোব।

রিসিভার

স্যাম্পলিং: ৩২0 মেগাহার্টজ স্যাম্পলিং গতিতে ১৬ ডিজিট এডি কনভার্টার

রেকটিফিকেশন: পজিটিভ হাফওয়েভ, নেগেটিভ হাফওয়েভ, ফুলওয়েভ এবং आरएफ

অ্যানালগ ব্যান্ডউইথ: ০.২ মেগাহার্টজ থেকে ২০ মেগাহার্টজ ক্ষমতা নির্বাচনযোগ্য ফ্রিকোয়েন্সি রেঞ্জ সহ (যন্ত্র দ্বারা স্বয়ংক্রিয়ভাবে সেট করা) সর্বোত্তম পারফরম্যান্সের জন্য প্রোব মেলানোর জন্য।

গেইন: ০ ডিবি থেকে ১১০ ডিবি ০.১ ডিবি, ২ ডিবি, ৬ ডিবি নির্বাচনযোগ্য ধাপে সামঞ্জস্যযোগ্য।

গেট

দুটি সম্পূর্ণ স্বাধীন গেট পিক ট্রিগারিং ব্যবহার করে সিগন্যাল উচ্চতা বা দূরত্বের জন্য বিভিন্ন পরিমাপ বিকল্প সরবরাহ করে।

ইকো-টু-ইকো মোড অত্যন্ত কাছাকাছি থাকা সংকেতগুলির জন্য সঠিক গেট পজিশনিংয়ের অনুমতি দেয়।

গেট শুরু: প্রদর্শিত সম্পূর্ণ রেঞ্জ জুড়ে পরিবর্তনযোগ্য

গেট প্রস্থ: গেট শুরু থেকে প্রদর্শিত রেঞ্জের শেষ পর্যন্ত পরিবর্তনযোগ্য

গেট উচ্চতা: ০ থেকে ৯৯% ফুল স্ক্রিন উচ্চতা পর্যন্ত পরিবর্তনযোগ্য

অ্যালার্ম: এলইডি ফ্ল্যাশ সহ থ্রেশহোল্ড পজিটিভ/নেগেটিভ।

মেমরি

যন্ত্রটিতে একটি বিল্ট-ইন বড়-ক্ষমতার মেমরি রয়েছে, এবং যন্ত্রের পাওয়ার ব্যর্থতার কারণে ডেটা এবং ফাইলগুলি হারানো হবে না।

ক্যালিব্রেশন সেটআপ এবং প্রোব প্যারামিটার সংরক্ষণের জন্য ৫০০ চ্যানেল ফাইল মেমরি।

এ-স্ক্যান ওয়েভ এবং সেটিংস সংরক্ষণের জন্য ১০০০ ওয়েভ রিপোর্ট ফাইল মেমরি।

সমস্ত ফাইল সংরক্ষণ, পুনরুদ্ধার এবং মুছে ফেলা যেতে পারে।

চ্যানেল সেটিংস এবং রিপোর্ট ফাইলগুলি মেমরি ডিস্কের মাধ্যমে এক্সপোর্ট করা যেতে পারে, এবং তথ্য ইউএসবি মেমরির মাধ্যমে সীমাহীন পরিমাণে সংরক্ষণ করা যেতে পারে।

ভিডিও রেকর্ডার

ভিডিও রেকর্ডার অনেক পরিস্থিতিতে উপযোগী, যারা পরে প্রোবিং কার্যক্রম বিশ্লেষণ করতে চান তাদের জন্য এটি খুব সুবিধাজনক।

যন্ত্রটি পরীক্ষার প্রক্রিয়া রেকর্ড করতে পারে এবং এটি একটি ভিডিও ফাইল হিসাবে সংরক্ষণ করতে পারে, যা যন্ত্র বা বিশেষ সফ্টওয়্যারের মাধ্যমে প্লেব্যাক করা যেতে পারে। এটি ১০টি ভিডিও ফাইল পর্যন্ত সমর্থন করে, এবং প্রতিটি ভিডিও ফাইল ৫ মিনিট পর্যন্ত দীর্ঘ হতে পারে।

আপনি যদি মেমরি ডিস্কে ভিডিও ফাইল সংরক্ষণ করতে চান, তাহলে ভিডিও ফাইলের সংখ্যা এবং সময়কাল সীমিত থাকবে না।

পরীক্ষার প্রক্রিয়া রেকর্ড করা এবং প্লেব্যাক করা ভবিষ্যতের অধ্যয়ন এবং ফ্লো ডিটেকশন বিশ্লেষণের জন্য দারুণ সুবিধা প্রদান করে।

ভিডিও প্লেব্যাক পজ, ফাস্ট ফরোয়ার্ড, ফাস্ট রিওয়াইন্ড এবং স্টপ ফাংশন সমর্থন করে।

কার্যকারিতা

• অটো ক্যালিব্রেশন: প্রোব জিরো অফসেট, প্রোব অ্যাঙ্গেল (কে মান) এবং মেটেরিয়াল ভেলোসিটির স্বয়ংক্রিয় ক্যালিব্রেশন।
• ফ্লো লোকেটিং: লাইভ ডিসপ্লে সাউন্ড-পাথ, প্রজেকশন (সারফেস ডিসটেন্স), ডেপথ, অ্যামপ্লিটিউড,
• ফ্লো সাইজিং: এভিজি বা ডিএসি ব্যবহার করে স্বয়ংক্রিয় ফ্লো সাইজিং, ত্রুটি গ্রহণ বা প্রত্যাখ্যানের রিপোর্টিং গতি বাড়ায়।
• ডিজিটাল রিডআউট এবং ট্রিগ. ফাংশন: একটি সাধারণ প্রোব ব্যবহার করার সময় পুরুত্ব/গভীরতা ডিজিটাল রিডআউট হিসাবে প্রদর্শিত হতে পারে এবং অ্যাঙ্গেল প্রোব ব্যবহার করার সময় সারফেস ডিসটেন্স এবং ডেপথ সরাসরি প্রদর্শিত হয়।
• ডিএসি/এভিজি: কার্ভটি স্বয়ংক্রিয়ভাবে তৈরি হয়, এবং স্যাম্পলিং পয়েন্টগুলি ক্ষতিপূরণ এবং সংশোধন করা যেতে পারে। কার্ভটি গেইনের সাথে স্বয়ংক্রিয়ভাবে ফ্লোট করে, সনাক্তকরণ দূরত্বের সাথে স্বয়ংক্রিয়ভাবে প্রসারিত হয় এবং ডিলে টাইমের সাথে স্বয়ংক্রিয়ভাবে সরে যায়। এটি যেকোনো অ্যাপারচারের এভিজি কার্ভ প্রদর্শন করতে পারে।
• এডব্লিউএস ডি১.১। এই স্ট্যান্ডার্ডটি বেছে নিলে ম্যানুয়াল গণনা হ্রাস করা যায় এবং সনাক্তকরণ দক্ষতা উন্নত করা যায়।
• বাঁকা পৃষ্ঠ সংশোধন বৈশিষ্ট্য।
• ক্র্যাক উচ্চতা পরিমাপ ফাংশন।
• গেট ম্যাগনিফাই: পুরো স্ক্রিন প্রস্থ জুড়ে গেট রেঞ্জের বিস্তার।
• ভিডিও রেকর্ডিং এবং প্লেব্যাক।
• অটো-গেইন ফাংশন
• এনভেলপ: ৬০ হার্টজ আপডেটের হারে লাইভ এ-স্ক্যান এবং এ-স্ক্যান ডিসপ্লের এনভেলপের যুগপৎ প্রদর্শন
• পিক হোল্ড: পরীক্ষার ফলাফল সহজে ব্যাখ্যা করার জন্য লাইভ এ-স্ক্যানগুলির সাথে হিমায়িত পিক ওয়েভফর্মগুলির তুলনা করুন।
• পিক মার্ক: রিয়েল টাইমে পিক ক্যাপচার এবং মার্ক করুন
• ইকো কোডিং: বিভিন্ন রঙে ১~৯ ইকো ডিসপ্লে এলাকা প্রদর্শন করুন, যা ত্রুটির অবস্থান বিশ্লেষণ করতে ব্যবহৃত হয়।
• এ স্ক্যান ফ্রিজ: ডিসপ্লে ফ্রিজ ওয়েভফর্ম এবং পরীক্ষার দূরত্বের ডেটা ধরে রাখে।
• বি স্ক্যান ডিসপ্লে বৈশিষ্ট্য। ওয়ার্কপিসের ত্রুটির আকৃতি এবং সনাক্তকরণের ফলাফল আরও স্বজ্ঞাতভাবে প্রদর্শন করুন।

রিয়েল টাইম ক্লক

যন্ত্রের ঘড়ি সময় ট্র্যাক করে চলতে থাকে।

যোগাযোগ

দুটি হাই স্পিড ইউএসবি২.০ পোর্ট। দুটি ইউএসবি মোড নির্বাচন করা যেতে পারে: ইউ-ডিস্ক এবং ইউ-ব্রিজ। ইউ-ডিস্ক মোডে, চ্যানেল কনফিগারেশন ফাইল, ফ্লো রিপোর্ট ফাইল, স্ক্রিনশট ছবি এবং রেকর্ড করা সিনেমাগুলি ইউ-ডিস্কে সংরক্ষণ করা যেতে পারে। ইউ-ব্রিজ মোডে, যন্ত্রটি ডেটা প্রো সফটওয়্যারের সাথে ডেটা বিনিময় করে।

ব্যাটারি

বিল্ট-ইন বড়-ক্ষমতার এবং উচ্চ-পারফরম্যান্স লিথিয়াম-আয়ন ব্যাটারি।

১২ ঘন্টার বেশি একটানা কাজের সময়। ৪-৬ ঘন্টা সাধারণ রিচার্জ সময়।

নব

রোটারি নব ব্যবহার করে অপারেটিং সমন্বয়গুলি সহজে এবং দ্রুত করা হয়।

সফটওয়্যার আপগ্রেড

সফটওয়্যারটি ইউ-ডিস্কের মাধ্যমে সহজেই আপগ্রেড করা যেতে পারে। আপগ্রেড মেশিনের কোনো ক্ষতি করবে না।

স্পেসিফিকেশন

• পরিমাপের রেঞ্জ: ০ থেকে ১৫০০০ মিমি, ইস্পাত গতিতে
• পালস পুনরাবৃত্তি ফ্রিকোয়েন্সি ২০ হার্টজ থেকে ২০০০ হার্টজ পর্যন্ত
• উপাদানের গতি: ১০০০ থেকে ২০০০০ মি/সে
• পালস পুনরাবৃত্তি ফ্রিকোয়েন্সি ২০ হার্টজ থেকে ২০০০ হার্টজ পর্যন্ত
• ডাইনামিক রেঞ্জ: ৪০ ডিবি এর বেশি
• সিস্টেম লিনিয়ারিটি: অনুভূমিক: +/-০.২% এফএসডব্লিউ,
• উল্লম্ব: ০.২৫% এফএসএইচ, অ্যামপ্লিফায়ার নির্ভুলতা +/-১ ডিবি।
• রেজোলিউং পাওয়ার: ৪০ ডিবি এর বেশি
• সংবেদনশীলতা লিভিং: ৫০ ডিবি এর বেশি (গভীর ২০০মিমিφ২ ফ্ল্যাট-বটমড হোল)
• রিজেক্ট (সপ্রেশন): ০ থেকে ৮০% ফুল স্ক্রিন উচ্চতা
• নয়েজ: ১০% এর কম
• গেট মনিটর: দুটি স্বাধীন গেট সম্পূর্ণ সুইপ রেঞ্জ জুড়ে নিয়ন্ত্রণযোগ্য
• গেইন: ১১০ ডিবি সর্বোচ্চ নির্বাচনযোগ্য রেজোলিউশন ০.১, ১.০, ২.০, ৬.০ ডিবি তে।
• ব্যান্ডউইথ (অ্যামপ্লিফায়ার ব্যান্ডপাস): ০.২ থেকে ২০ মেগাহার্টজ
• পালস ডিসপ্লেসমেন্ট: ৩২ ডিবি এর বেশি
• ডিসপ্লে ডিলে: -২০ থেকে ৩৪০০ µs
• প্রোব ডিলে/জিরো অফসেট: ০ থেকে ৯৯.৯৯ µs
• টেস্ট মোড: পালস ইকো, ডুয়াল এলিমেন্ট এবং থ্রু-ট্রান্সমিশন
• পালসার: টিউনযোগ্য ওয়েভ পালসার
• পালস শক্তি: ১০০ভি, ২০০ভি, ২৫০ভি, ৩০০ভি, ৫০০ভি নির্বাচনযোগ্য
• রেকটিফিকেশন: পজিটিভ হাফ ওয়েভ, নেগেটিভ হাফ ওয়েভ, ফুল ওয়েভ, আরএফ
• ইউনিট: ইঞ্চি বা মিলিমিটার
• ট্রান্সডিউসার সংযোগ: বিএনসি বা লেমো
• পাওয়ার প্রয়োজনীয়তা: এসি মেইন ১০০-২৪০ ভিসি, ৫০-৬০ হার্টজ
• অপারেটিং তাপমাত্রা: -১০℃ থেকে ৫০℃, স্টোরেজ তাপমাত্রা: -৩০℃ থেকে ৫০℃
