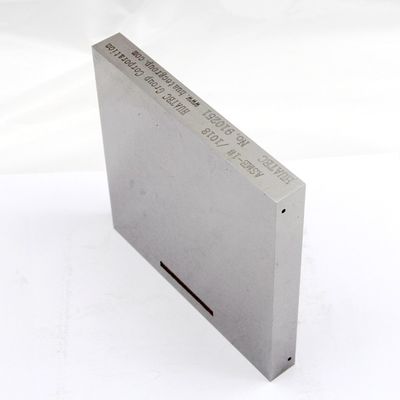

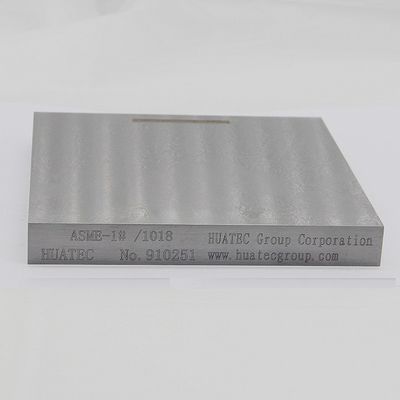

নন-পাইপ 19mm 38mm 75mm ওয়েল্ড ASME স্ট্যান্ডার্ড 1018 স্টীল ইউটি ক্যালিব্রেশন টেস্ট ব্লক

নন-পাইপ ১৯ মিমি ৩৮ মিমি ৭৫ মিমি ওয়েল্ড ASME স্ট্যান্ডার্ড ১০১৮ স্টিল ইউটি ক্যালিব্রেশন টেস্ট ব্লক

স্ট্যান্ডার্ড: ASME BPVC-V-2015

ASME নন-পাইপ ওয়েল্ড টেস্ট ব্লকের আকার এবং আকৃতি নীচের চার্টে দেখানো হয়েছে, যখন পরিদর্শন করা হয়
৫০ মিমি এর বেশি পৃষ্ঠের ব্যাসযুক্ত উপকরণগুলির পরিদর্শনের জন্য, ওয়ার্কপিসের মতো একই বক্রতাযুক্ত টেস্ট ব্লক বা ৫০ মিমি বা তার কম ব্যাসের স্ট্যান্ডার্ড টেস্ট ব্লক ব্যবহার করা যেতে পারে
উপরের পরিদর্শনের সময়, কার্ভ টেস্ট ব্লক, অর্থাৎ টিউব সিম টেস্ট ব্লক ব্যবহার করা উচিত।

১. প্রতিটি স্লট এবং টেস্ট ব্লকের যেকোনো প্রান্ত বা অন্য স্লটগুলির মধ্যে দূরত্ব T বা ২৫ মিমি এর কম নয়, যদি বড় হয়।
২. টেস্ট ব্লকের ন্যূনতম দৈর্ঘ্য L হবে ২০০ মিমি বা ৮T, যদি বড় হয়।
৩. যখন অভ্যন্তরীণ ব্যাস ১০০ মিমি বা তার কম হয়, তখন ন্যূনতম রেডিয়ান ২৭০°। যখন অভ্যন্তরীণ ব্যাস ১০০ মিমি এর বেশি হয়, তখন ন্যূনতম আর্ক দৈর্ঘ্য ২০০ মিমি বা ৩T হয়, এবং বড়টি নেওয়া হয়।
৪. প্রতিটি ট্যাঙ্কের গভীরতা ১১% T ≥ h ≥ ৮% T, প্রস্থ ≤ ৬ মিমি, দৈর্ঘ্য ≥ ২২৫ মিমি
