1. পণ্য পরিচিতি

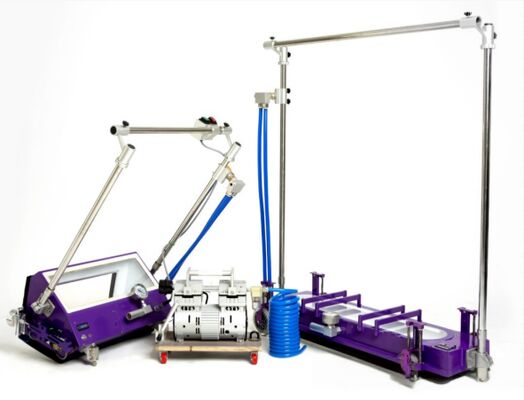

তেল স্টোরেজ ট্যাঙ্কের সামগ্রিক পরিদর্শন উন্নত করার জন্য, আমাদের কোম্পানি বিশেষভাবে তেল স্টোরেজ ট্যাঙ্কের নীচের প্লেটে ওয়েল্ডের ফুটো সনাক্তকরণের জন্য ভ্যাকুয়াম ট্যাঙ্ক সনাক্তকরণ সিস্টেমের একটি সিরিজ ডিজাইন এবং বিকাশ করেছে।

স্ট্যান্ডার্ড, পোর্টেবল ভ্যাকুয়াম ট্যাঙ্ক ডিটেকশন সিস্টেম যেকোন আকারের স্টোরেজ ট্যাঙ্কের নীচের প্লেটে ল্যাপ/বাট ওয়েল্ড এবং 5 মিটারের বেশি ব্যাস সহ স্টোরেজ ট্যাঙ্কের নীচের প্লেটে পরিধিযুক্ত ওয়েল্ড (ফিলেট ওয়েল্ড) সনাক্ত করতে পারে। বিভিন্ন ওয়েল্ডের অখণ্ডতা মূল্যায়নের জন্য, আমাদের ভ্যাকুয়াম বক্স সনাক্তকরণ সিস্টেমটি একটি দক্ষ, দ্রুত এবং লাভজনক সনাক্তকরণ পদ্ধতি, এবং ক্ষয়/পিনহোলের প্রবেশের হার 95% এর কম নয়।

2. বিশেষ বৈশিষ্ট্য

1) সাধারণ মডেল সাধারণত বাক্স টিপতে হাত ব্যবহার করে, তাই এটি খুব ক্লান্ত হবে, আমরা সরাসরি পায়ের সাথে বাঁকানোর প্রয়োজনকে উন্নত করেছি

2) চলন্ত যখন, আমরা ট্যাংক অধীনে চাকা আছে; সরানোর জন্য ট্যাঙ্কটি তুলতে হবে না

3) ভ্যাকুয়াম পাম্প রোবটের রিমোট কন্ট্রোল নিতে পারে, সাইটটি খুব সুবিধাজনক।

3. প্রযুক্তিগত পরামিতি প্রয়োজনীয়তা:

3.1 ল্যাপ এবং বাট ঝালাই পরীক্ষার জন্য ভ্যাকুয়াম বক্স

3.1.1 ভ্যাকুয়াম ডিগ্রী: 60kPa কম নয়;

3.1.2 ঢালাই সনাক্তকরণ দৈর্ঘ্য: 800 মিমি কম নয়;

3.1.3 ঢালাইয়ের প্রকারগুলি পরীক্ষা করুন: ট্যাঙ্কের নীচে ল্যাপ এবং বাট ঝালাই;

3.1.4 ট্যাঙ্কের ব্যাসের প্রয়োজনীয়তা: ট্যাঙ্কের সমস্ত ব্যাসের জন্য প্রয়োগ করা যেতে পারে;

★3.1.5 অপারেশন মোড: পরিদর্শন কর্মীরা দাঁড়িয়ে পুরো অপারেশন সম্পূর্ণ করতে পারেন;

★3.1.6 আলোর ব্যবস্থা:ভ্যাকুয়াম বক্সে LED আলোর ব্যবস্থা;

3.1.7 লাইটিং সিস্টেম পাওয়ার সাপ্লাই: বিল্ট-ইন 3Wh লিথিয়াম ব্যাটারি, পাওয়ার সাপ্লাই সময় 16 ঘন্টার কম নয়;

★3.1.8 চলন্ত চাকা: ভ্যাকুয়াম বক্সে 4টি চলমান চাকা রয়েছে, স্প্রিং সহ 4টি চলন্ত চাকা উত্তোলন করা যেতে পারে, ভ্যাকুয়াম বক্সটিকে হাঁটার জন্য ধাক্কা দিতে পারে;

★3.1.9 অক্জিলিয়ারী রড: অক্জিলিয়ারী রডে চাপ রিলিফ ভালভ ইনস্টল করা আছে এবং সনাক্তকারী কর্মীরা যখন স্বাভাবিকভাবে দাঁড়ায় তখন চাপ রিলিফ ভালভ পরিবর্তন করতে পারে।

3.2 ঘের welds পরীক্ষার জন্য ভ্যাকুয়াম বক্স

3.2.1 ভ্যাকুয়াম: 60kP এর কম নয়;

3.2.2 জোড় সনাক্তকরণ দৈর্ঘ্য: 400 মিমি কম নয়;

3.2.3 পরিদর্শন জোড় প্রকার: ফিললেট ঢালাই;

3.2.4 ট্যাঙ্ক ব্যাস: ≥5 মি;

★3.2.5 অপারেশন মোড: পরিদর্শন কর্মীরা দাঁড়িয়ে পুরো অপারেশন সম্পূর্ণ করতে পারেন;

★3.2.6 আলোর ব্যবস্থা: ভ্যাকুয়াম বাক্সে LED আলোর ব্যবস্থা;

3.2.7 লাইটিং সিস্টেম পাওয়ার সাপ্লাই: বিল্ট-ইন 3Wh লিথিয়াম ব্যাটারি, পাওয়ার সাপ্লাই সময় 16 ঘন্টার কম নয়;

★3.2.8 চলন্ত চাকা: ভ্যাকুয়াম বক্সে 2টি চলমান চাকা রয়েছে, স্প্রিং সহ 2টি চলন্ত চাকা উঠানো যেতে পারে, ভ্যাকুয়াম বক্সটিকে হাঁটার জন্য ধাক্কা দিতে পারে;

★3.2.9 সহায়ক রড: অক্জিলিয়ারী রডে চাপ ত্রাণ ভালভ ইনস্টল করা হয়, এবং সনাক্তকারী কর্মীরা যখন স্বাভাবিকভাবে দাঁড়ায় তখন চাপ ত্রাণ ভালভ পরিবর্তন করতে পারে;

★3.2.10 অন্যান্য সহায়ক ফাংশন: ভ্যাকুয়াম বক্সের উভয় পাশে 85 কেজি সাকশন ফোর্স সহ দুটি ইলেক্ট্রোম্যাগনেট এবং 19 কেজি থ্রাস্ট ফোর্স সহ দুটি পুশরড মোটর ইনস্টল করা আছে।

3.3 ভ্যাকুয়াম পাম্প

3.3.1 ভোল্টেজ: 220V 50/60Hz;

3.3.2 নকশা চাপ: 92kPa;

3.3.3 পাম্পের ধরন: ফ্যান সহ বৈদ্যুতিক ভ্যাকুয়াম পাম্প;

3.3.4 প্রবাহের হার: 200L/মিনিট;

3.3.5 ওজন: 10.5 কেজির বেশি নয়;

3.3.6 পাওয়ার: 450w এর বেশি নয়।

4. কনফিগারেশন প্রয়োজনীয়তা

4.1 ভ্যাকুয়াম পাম্প: 1 পিসি

4.2 ল্যাপ এবং বাট ওয়েল্ড ভ্যাকুয়াম বক্স: 1 সেট

4.3 ফিলেট ওয়েল্ড বক্স: 1 সেট

4.4 নরম বায়ু পাইপ: 1 সেট

4.5 ভ্যাকুয়াম পাম্প পাওয়ার সাপ্লাই ব্যাটারি: 1 পিসি

4.6 ম্যানুয়াল: 1 কপি;

4.7 শিপিং বাক্স: 3pcs

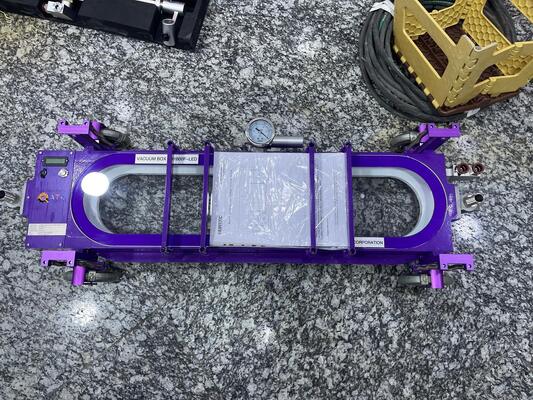

HV1800F-LED ভ্যাকুয়াম বক্স বাট বা ল্যাপ ওয়েল্ডিংয়ের জন্য উপযুক্ত

2. প্রযুক্তিগত পরামিতি
