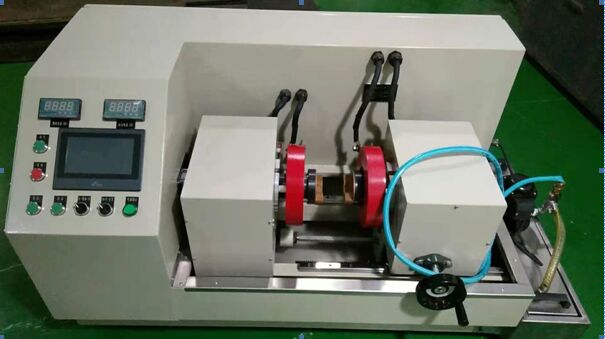

প্রশিক্ষণের উদ্দেশ্যে উচ্চ নির্ভুলতার চৌম্বকীয় কণা ত্রুটি সনাক্তকারী

প্রশিক্ষণের উদ্দেশ্যে উচ্চ নির্ভুলতার চৌম্বকীয় কণা ত্রুটি সনাক্তকারী

1সরঞ্জাম উপাদান বর্ণনা

1.1বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট (1)

  স্বাধীন বৈদ্যুতিক কন্ট্রোল ক্যাবিনেট, সব বৈদ্যুতিক নির্বাহী উপাদান এই কন্ট্রোল ক্যাবিনেট ইনস্টল করা হয়,এবং বৈদ্যুতিক কন্ট্রোল ক্যাবিনেটে একটি বায়ু ফিল্টারিং এবং সার্কুলার তাপ অপসারণ ডিভাইস দিয়ে সজ্জিত. উচ্চ মানের ইস্পাত দিয়ে welded;

একটি 220V 50HZ স্প্রে পাম্প একটি জলরোধী কভার এবং একটি কালো হালকা বাতি পাওয়ার আউটপুট সঙ্গে পিছনে ইনস্টল করা হয়;

সার্কিট ব্রেকার, কন্টাক্টর, কন্ট্রোল কম্পোনেন্ট, ট্রান্সফরমার, রেক্টিফায়ার, ট্রিগার, এনার্জি ইত্যাদি এই ক্যাবিনেটে ইনস্টল করা আছে;

1.2কন্ট্রোল প্যানেল (2)

প্যানেলের সামনের অংশটি সেটিং এবং প্রদর্শনের জন্য একটি টাচ স্ক্রিন, এসি ডিজিটাল এম্পমিটার এবং জরুরী স্টপ বোতাম সহ ডিজাইন করা হয়েছে।

সুইচ এবং ফাংশন সেটিং এই এলাকায় ডিজাইন করা হয়।

1.3ইলেক্ট্রোড ফিক্সিং বক্স (3)

স্থির ইলেক্ট্রোড বক্সটি 10 মিমি উচ্চ মানের ইস্পাত প্লেট দিয়ে ঝালাই করা হয় এবং সামনের এবং পিছনের দুটি দরজা খুলে ফেলা যায়।

1.4ইলেক্ট্রোড মুভিং বক্স (5)

ইলেকট্রোড চলমান বাক্সটি যে কোন অবস্থানে বন্ধ করা যায়, clamping দূরত্ব সামঞ্জস্য করতে ব্যবহৃত হয় এবং একটি পার্কিং লক ফাংশন আছে;

1.5. চৌম্বকীয় সাসপেনশন মিশ্রণ এবং স্প্রে সিস্টেম (6)

সরঞ্জামটি একটি পৃথক চৌম্বকীয় সাসপেনশন ট্যাঙ্ক দিয়ে ডিজাইন করা হয়েছে যার নীচে একটি ভি-আকৃতির কাঠামো রয়েছে এবং উপরের অংশে একটি আলোড়ন স্প্রে বৈদ্যুতিক পাম্প ইনস্টল করা আছে।এই অংশ একটি পায়ের পাতার মোজাবিশেষ সঙ্গে sump ট্যাংক সংযুক্ত করা হয়, এবং একটি ম্যানুয়াল স্প্রে বন্দুক স্যাম্প ট্যাঙ্কের সামনের দিকে ইনস্টল করা হয়।

সিস্টেমটি শক্তিশালী stirring আছে, V- আকৃতির কাঠামো নিশ্চিত করে যে চৌম্বকীয় গুঁড়া সহজেই precipitate হয় না, এবং স্প্রে চাপ নিয়ন্ত্রিত হয়;

ক্যাপাসিটি ২০ লিটার।

1.7ম্যাগনেটাইজেশন এবং ডিম্যাগনেটাইজেশন পাওয়ার সাপ্লাই সিস্টেমঃ

সরঞ্জামটি এসি চৌম্বকীয়করণ পদ্ধতি গ্রহণ করে, যা স্বাধীন চৌম্বকীয়করণ পাওয়ার সরবরাহের দুটি সেট। দুটি প্রধান ট্রান্সফরমার যথাক্রমে চৌম্বকীয়করণ স্রোত সরবরাহ করে।নিয়ন্ত্রনযোগ্য মডিউল রূপান্তরকারী প্রযুক্তি সার্কিটের বর্তমান নিয়ন্ত্রণ করতে ব্যবহৃত হয়, এবং বিচ্ছিন্ন ভোল্টেজ ইলেক্ট্রোড এবং coils পাঠানো হয়। আকার ক্রমাগত নিয়মিত হয় এবং সংশ্লিষ্ট যন্ত্রের নির্দেশ সেট করা হয়। বর্তমান পূর্বনির্ধারিত করা যেতে পারে,এবং অ্যালার্ম অ্যালার্ম করা হবে যখন পূর্বনির্ধারিত বর্তমান অপর্যাপ্ত বা ভুল সনাক্তকরণ এবং মিস সনাক্তকরণ প্রতিরোধ অতিক্রম করা হয়, এবং নিশ্চিত করুন যে workpiece নির্দিষ্ট চৌম্বকীয়তা তীব্রতা অর্জন করে। স্থিতিশীল অবশিষ্ট চৌম্বকত্ব বজায় রাখার জন্য শক্তি বন্ধ ফেজ নিয়ন্ত্রণ ফাংশন সঙ্গে এসি,যা অবশিষ্ট চৌম্বকীয় ত্রুটি সনাক্তকরণের জন্য ব্যবহার করা যেতে পারে.

AC attenuation পদ্ধতি demagnetization ফাংশন সঙ্গে।

বর্তমান পথের উপাদানঃ সব লাল তামা বার বা তামা তারের।

1.8বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থাঃ

1) বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা OMRON PLC দ্বারা নিয়ন্ত্রিত হয়, নিয়ন্ত্রণযোগ্য মডিউল এবং তাদের সুরক্ষা ডিভাইস, বর্তমান সমন্বয় ট্রিগার ডিভাইস, Ammeter,কন্ট্রোল বোতাম এবং সূচক আলো, সিলিন্ডার, ট্রিপল, সোলেনয়েড ভালভ, চাপ নিয়ন্ত্রণ ভালভ, বায়ু সুইচ, মধ্যবর্তী রিলে, নিয়ন্ত্রণ ডিভাইস যেমন এসি যোগাযোগকারী। ওভারলোড সুরক্ষা সহ প্রধান পাওয়ার সার্কিট ব্রেকার।

2) ম্যান-মেশিন ইন্টারফেস কন্ট্রোল সিস্টেমঃ

কম্পিউটার (মানুষ-মেশিন ইন্টারফেস সিস্টেম) চৌম্বকীকরণ বর্তমান, চৌম্বকীকরণ সময়, চৌম্বকীকরণ ইত্যাদি নিয়ন্ত্রণ করে, যা সনাক্তকরণের নির্ভুলতা ব্যাপকভাবে উন্নত করে,এবং স্বয়ংক্রিয়ভাবে চুম্বকীকরণের ধাপে ধাপে অপারেশন সম্পন্ন করতে পারেন, চৌম্বকীকরণ বর্তমান প্রি-নির্বাচন, এবং ট্র্যাকিং।

টাচ স্ক্রিন প্রোগ্রামযোগ্য ডিসপ্লে একটি অ্যাডাপ্টারের মাধ্যমে পিএলসি প্রোগ্রামযোগ্য কন্ট্রোলারের সাথে যোগাযোগ করে সরাসরি সিস্টেমের মূল পরামিতিগুলি প্রদর্শন করে। এবং কর্তৃপক্ষের পাসওয়ার্ড সেট করুন,এবং পরামিতি কর্তৃপক্ষের মধ্যে সামঞ্জস্য করা যেতে পারে. স্ক্রিন ডিজাইনঃ হোমপেজ-কোম্পানির নাম. কোন স্পর্শ প্রধান পর্দায় প্রবেশ করতে পারেন-"প্রধান মেনু", "ওয়ার্ক পেজ", "আলার্ম রেকর্ড", "সতর্কতা", "বর্তমান তরঙ্গরূপ",স্বয়ংক্রিয়ভাবে সংশ্লিষ্ট পর্দায় সুইচ করতে প্রতিটি ফাংশন কী স্পর্শ করুন, এবং বিভিন্ন সাধারণ workpieces এর প্রক্রিয়া পরামিতি সংরক্ষণ করা যেতে পারে।

ম্যাগনেটাইজিং বর্তমান পূর্বনির্ধারিত করা যেতে পারে, এবং স্বয়ংক্রিয় ট্র্যাকিং সার্কিট টাচ স্ক্রিন প্রোগ্রামযোগ্য প্রদর্শন সিস্টেম মাধ্যমে গঠিত হয়,এবং পূর্বনির্ধারিত মান এবং প্রকৃত পাস বর্তমান মান মধ্যে ত্রুটি≤±৩%।

সিস্টেম ত্রুটি স্ব-নির্ণয় ফাংশন আছে. অতিরিক্ত বর্তমান, বর্তমান অধীনে, অস্বাভাবিক বায়ু চাপ, প্রধান সার্কিট অত্যধিক তাপমাত্রা বৃদ্ধি, শব্দ এবং হালকা বিপদাশঙ্কা এবং স্বয়ংক্রিয়ভাবে কাজ বন্ধ.

3) সরঞ্জাম শেল নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয়, এবং পুরো মেশিনের বিচ্ছিন্নতা প্রতিরোধের হয়≥২ এমΩ.

4) সরঞ্জামটিতে সম্পূর্ণ নিরাপত্তা সুরক্ষা এবং ইন্টারলকিং এবং অ্যালার্ম ফাংশন রয়েছে।

5) বৈদ্যুতিক স্কিম্যাটিক ডায়াগ্রাম, তারের ডায়াগ্রাম এবং সরঞ্জামের প্রকৃত সার্কিট সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ হওয়া উচিত।

৬) পিএলসির যোগাযোগের জন্য একটি মধ্যবর্তী রিলে দিয়ে সজ্জিত।

7) প্রতিটি বৈদ্যুতিক উপাদান এর তারের সংখ্যা দ্বারা চিহ্নিত করা প্রয়োজন, এবং প্রতিটি উপাদান মধ্যে তারের একটি স্লট বোর্ড দিয়ে সজ্জিত করা হয়।

2প্রধান প্রযুক্তিগত পরামিতি (দ্রষ্টব্যঃ HWDC হল অর্ধ-তরঙ্গ DC এর সংক্ষিপ্ত রূপ)

*এসি ম্যাগনেটাইজিং বর্তমানঃ

  সার্কিউমফারেন্সিয়াল 0-500A ক্রমাগত নিয়ন্ত্রিত, পাওয়ার অফ ফেজ নিয়ন্ত্রণ সহ

  ঊর্ধ্বমুখী 0--1000A (1000A*6T=6000AT) অবিচ্ছিন্নভাবে নিয়ন্ত্রিত, পাওয়ার অফ ফেজ নিয়ন্ত্রণ সহ

*নিরীক্ষা পদ্ধতিঃ পূর্ব নির্বাচন এবং স্বয়ংক্রিয় ক্ষতিপূরণ

*কম্পেনসেশন রিফ্রেশ রেটঃ 0.02S/সময়

*অস্থায়ী লোড রেটঃ≥25%, অবিচ্ছিন্ন 7*24 ঘন্টা কাজের জন্য উপযুক্ত

*ডেম্যাগনেটাইজেশন এফেক্টঃ অতি-নিম্ন ফ্রিকোয়েন্সি ডিসি কমিউটেশন হ্রাস ডেম্যাগনেটাইজেশন, রেম্যান্স≤0.2MT, নিয়ন্ত্রিত ডিম্যাগনেটাইজেশন ফ্রিকোয়েন্সি

* চৌম্বকীকরণ পদ্ধতিঃ পরিধি চৌম্বকীকরণ এবং লম্বা চৌম্বকীকরণ, পরিধি এবং লম্বা যৌগিক চৌম্বকীকরণ

*সাপ্তাহিক বর্ধিত বর্তমান ত্রুটির হারঃ≤±৩%

* স্ট্রোকঃ 0-200mm

*কয়েল অভ্যন্তরীণ ব্যাসার্ধঃ 100mm

* পাওয়ার সাপ্লাইঃ AC380V ± 10% 50HZ 40KVA (অস্থায়ী 5S), তিন-ফেজ পাঁচ-ক্যার সিস্টেম।

*আকারঃ দৈর্ঘ্য 1400*প্রস্থ 600*উচ্চতা 750

* সংবেদনশীলতাঃ একটি প্রকার (QQI) সংবেদনশীলতা পরীক্ষার টুকরা (30/100) পূর্ণ বৃত্ত এবং ক্রস স্পষ্টভাবে প্রদর্শিত হতে পারে।

*চীন গণপ্রজাতন্ত্রের এভিয়েশন ইন্ডাস্ট্রি স্ট্যান্ডার্ড HB/Z72-1998 "Magnetic Particle Inspection"

* যন্ত্রপাতি শিল্প মন্ত্রণালয়ের "ম্যাগনেটিক পার্টিকল ত্রুটি সনাক্তকারী" এর JB / T8290-2011 মান এবং শিল্প HB / Z72-98 মান পূরণ করুন।

3. আনুষাঙ্গিক
