এইচএমটিডি পোর্টেবল ড্রিল পাইপ এমএফএল টেস্টিং মেশিন সাইটের তেলক্ষেত্র ড্রিল পাইপ ত্রুটি পরিদর্শন সরঞ্জাম

1  সাধারণ ভূমিকা

যদি ব্যবহারের আগে ড্রিল পাইপটি পরীক্ষা করা না হয়, তাহলে ক্ষতির মাত্রা বোঝা যায় না, এবং মানের নিশ্চয়তা দেওয়া যায় না। এটি ড্রিলিং প্রক্রিয়ার সময় ছিদ্র, ভাঙ্গন এবং অন্যান্য দুর্ঘটনার কারণ হতে পারে,ড্রিল পাইপ অ-ধ্বংসাত্মক পরীক্ষার প্রযুক্তি ড্রিল পাইপের ত্রুটি সনাক্ত করার একটি ব্যবহারিক এবং কার্যকর পদ্ধতি।এটি সময়মত ড্রিল পাইপ জারা ত্রুটি সনাক্ত এবং নিয়ন্ত্রণ করতে পারেনআমার দেশের তেলক্ষেত্রে ব্যবহৃত ডাউনহোল ড্রিল পাইপগুলির অ-ধ্বংসাত্মক পরীক্ষা জোরদার করা। which can improve the reliability of downhole drill pipe use and reduce Drilling engineering costs are an important way to improve economic efficiency and promote the development of my country’s petroleum strategy.

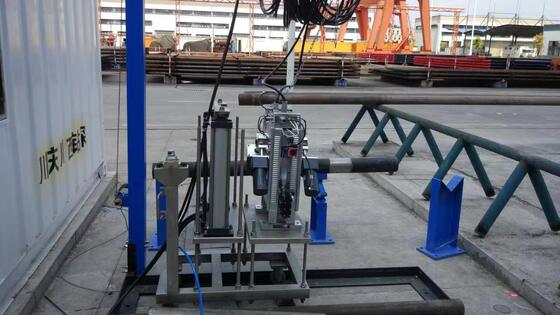

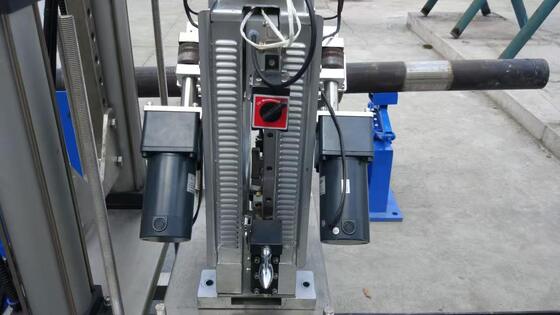

 বিভিন্ন স্পেসিফিকেশনের ড্রিল পাইপের মাইক্রো ব্লাইন্ড এলাকা সনাক্ত করতে একটি মোবাইল ফিল্ড ড্রিল পাইপ মাইক্রো ব্লাইন্ড এলাকা সনাক্তকরণ সিস্টেম ব্যবহার করা হয়, ড্রিল পাইপের গুণমান এবং নিরাপত্তা পর্যবেক্ষণ করতে।সিস্টেম একটি জোন যন্ত্র গঠিত, একটি জোন ড্রাইভ ডিভাইস, একটি ড্রিল পাইপ উত্তোলন ট্রলি, একটি পাওয়ার সাপ্লাই বক্স, একটি কম্পিউটার, এবং একটি ক্যাপচার কার্ড।ড্রিল পাইপ পরিদর্শন এলাকায় প্রবেশ করার পরে, ওয়াকিং লিফট কার্ট ড্রিল পাইপ পরিদর্শন রড শরীরের উপর প্রোব যন্ত্র স্থাপন, ড্রিল রড উত্তোলন, and the probe instrument automatically scans along the drill rod under the drive of the probe driving device for flaw detection The drill pipe flaw detection status is transmitted to the computer through the signal line and analyzed by the analysis and processing software to form a test report. ত্রুটি সনাক্তকরণ সম্পন্ন হওয়ার পরে, ট্রলি নিচে নেমে আসে, ড্রিল পাইপটি কমিয়ে দেওয়া হয়, এবং ট্রলিটি ড্রিল পাইপ থেকে স্লাইড করার অনুমতি দেওয়ার জন্য ট্রলিটি ফিরে যায়। সনাক্ত করা এলাকা।এর বৈশিষ্ট্য হল কম্প্যাক্ট কাঠামো, ছোট আকার, হালকা ওজন, সরানো এবং একত্রিত করা সহজ, সনাক্তকরণের জন্য ছোট স্থান, কারখানার ভিতরে এবং বাইরে উভয় ব্যবহার করা যেতে পারে, সহজ এবং মানসম্মত সনাক্তকরণ প্রক্রিয়া, দ্রুত সনাক্তকরণ গতি,এবং ছোট সনাক্তকরণ অন্ধ এলাকাএটি কেবলমাত্র বড় আকারের স্থির পরীক্ষার সরঞ্জামগুলির গতি এবং দক্ষতা নয়, তবে আল্ট্রাসাউন্ডের মতো ছোট আকারের পরীক্ষার সরঞ্জামগুলির গতিশীলতা এবং নমনীয়তাও রয়েছে।এটি বর্তমান ড্রিল পাইপ সনাক্তকরণ সরঞ্জাম বৃহৎ সনাক্তকরণ অন্ধ এলাকায় সমস্যা সমাধান, সরঞ্জামগুলির বড় পরিমাণ, উচ্চ মূল্য, রক্ষণাবেক্ষণের অসুবিধা, সরানো এবং একত্রিত করা কঠিন, ব্যবহারের সময় বড় স্থান এবং বিশেষ কর্মশালার প্রয়োজন, বড় সনাক্তকরণ অন্ধ অঞ্চল,এবং ভারী শ্রমের তীব্রতাদেশের অভাব পূরণের জন্য অপেক্ষা করার সমস্যা

2.সিস্টেমের গঠন

ত্রুটি সনাক্তকরণ সিস্টেম প্রধানত তিনটি অংশ নিয়ে গঠিতঃ একটি মোবাইল সনাক্তকরণ জোন, একটি মোবাইল কনসোল এবং একটি কম্পিউটার সংকেত প্রক্রিয়াকরণ সিস্টেম

3.সিস্টেম সনাক্তকরণের নীতি

চৌম্বকীয় ফ্লাক্স ফুটো সনাক্তকরণ পদ্ধতি বর্তমানে টিউবুলার ফেরোম্যাগনেটিক উপকরণগুলির জন্য সবচেয়ে নির্ভরযোগ্য সনাক্তকরণ পদ্ধতি হিসাবে স্বীকৃত। এর প্রধান বৈশিষ্ট্যগুলি দ্রুত সনাক্তকরণ গতি,ভাল সনাক্তকরণ প্রভাব, সহজ অপারেশন, শক্তিশালী বিরোধী হস্তক্ষেপ, এবং দূষণ ক্ষমতা, এবং এটি বিভিন্ন চৌম্বকীয় পরিবাহী উপাদানগুলির ত্রুটি সনাক্তকরণে প্রাপ্ত হয়েছে।

সিস্টেমটি ড্রিল পাইপের ত্রুটি (ফাটল, গর্ত, পরিধান ইত্যাদি) সনাক্ত করতে চৌম্বকীয় ফ্লাক্স ফুটো সনাক্তকরণের নীতি ব্যবহার করে।এমএফএল পদ্ধতির সনাক্তকরণের মৌলিক নীতিটি ফেরোম্যাগনেটিক উপকরণগুলির উচ্চ অভ্যন্তরীণতা উপর ভিত্তি করে. সনাক্তকরণ নীতিটি নীচের চিত্র (1) এ দেখানো হয়েছে। জারা বা বাহ্যিক শক্তির কারণে ত্রুটির ক্ষেত্রে ড্রিল পাইপের অনুপ্রবেশযোগ্যতা ড্রিল পাইপের তুলনায় অনেক কম।এটি একটি বহিরাগত চৌম্বকীয় ক্ষেত্রের কর্মের অধীনে চুম্বকীয় হয়. যখন ড্রিল পাইপ কোন ত্রুটি নেই, চৌম্বকীয় প্রবাহ অধিকাংশ (চৌম্বকীয় ক্ষেত্র লাইন হিসাবে বিমূর্ত) এই সময়ে ড্রিল পাইপ মাধ্যমে পাস,চৌম্বকীয় প্রবাহ (চৌম্বকীয় ক্ষেত্রের রেখা হিসাবে বিমূর্ত) সমানভাবে বিতরণ করা হয়যখন ড্রিল পাইপে ত্রুটি থাকে, তখন চৌম্বকীয় প্রবাহ (চৌম্বকীয় ক্ষেত্রের রেখা) বাঁকা হয় এবং চৌম্বকীয় প্রবাহের একটি অংশ (চৌম্বকীয় ক্ষেত্র) ড্রিল পাইপের পৃষ্ঠ থেকে বেরিয়ে আসে।চৌম্বকীয় সংবেদনশীল উপাদান সনাক্ত করতে ব্যবহৃত হয়এই চৌম্বকীয় ক্ষেত্রগুলির বিকৃতি থেকে চৌম্বকীয়ভাবে পরিবাহী উপাদান যেমন পাইপ রডগুলির ত্রুটি সম্পর্কে তথ্য পাওয়া যায়।
