মোবাইল ড্রিল পাইপ চৌম্বকীয় ফ্লাক্স ফুটো সনাক্তকরণ সরঞ্জাম HMTD

যদি ব্যবহারের আগে ড্রিল পাইপটি পরীক্ষা করা না হয়, তাহলে ক্ষতির মাত্রা বোঝা যায় না, এবং মানের নিশ্চয়তা দেওয়া যায় না। এটি ড্রিলিং প্রক্রিয়ার সময় ছিদ্র, ভাঙ্গন এবং অন্যান্য দুর্ঘটনার কারণ হতে পারে,ড্রিল পাইপ অ-ধ্বংসাত্মক পরীক্ষার প্রযুক্তি ড্রিল পাইপের ত্রুটি সনাক্ত করার একটি ব্যবহারিক এবং কার্যকর পদ্ধতি।এটি সময়মত ড্রিল পাইপ জারা ত্রুটি সনাক্ত এবং নিয়ন্ত্রণ করতে পারেনআমার দেশের তেলক্ষেত্রে ব্যবহৃত ডাউনহোল ড্রিল পাইপগুলির অ-ধ্বংসাত্মক পরীক্ষা জোরদার করা। which can improve the reliability of downhole drill pipe use and reduce Drilling engineering costs are an important way to improve economic efficiency and promote the development of my country’s petroleum strategy.

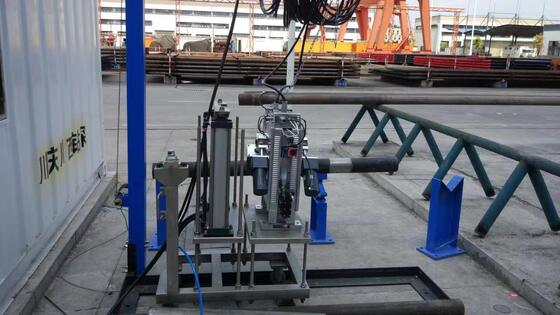

বিভিন্ন স্পেসিফিকেশনের ড্রিল পাইপের মাইক্রো ব্লাইন্ড এলাকা সনাক্ত করতে একটি মোবাইল ফিল্ড ড্রিল পাইপ মাইক্রো ব্লাইন্ড এলাকা সনাক্তকরণ সিস্টেম ব্যবহার করা হয়, ড্রিল পাইপের গুণমান এবং নিরাপত্তা পর্যবেক্ষণ করতে।সিস্টেম একটি জোন যন্ত্র গঠিত, একটি জোন ড্রাইভ ডিভাইস, একটি ড্রিল পাইপ উত্তোলন ট্রলি, একটি পাওয়ার সাপ্লাই বক্স, একটি কম্পিউটার, এবং একটি ক্যাপচার কার্ড।ড্রিল পাইপ পরিদর্শন এলাকায় প্রবেশ করার পরে, ওয়াকিং লিফট কার্ট ড্রিল পাইপ পরিদর্শন রড শরীরের উপর প্রোব যন্ত্র স্থাপন, ড্রিল রড উত্তোলন, and the probe instrument automatically scans along the drill rod under the drive of the probe driving device for flaw detection The drill pipe flaw detection status is transmitted to the computer through the signal line and analyzed by the analysis and processing software to form a test report. ত্রুটি সনাক্তকরণ সম্পন্ন হওয়ার পরে, ট্রলি নিচে নেমে আসে, ড্রিল পাইপটি কমিয়ে দেওয়া হয়, এবং ট্রলিটি ড্রিল পাইপ থেকে স্লাইড করার অনুমতি দেওয়ার জন্য ট্রলিটি ফিরে যায়। সনাক্ত করা এলাকা।এর বৈশিষ্ট্য হল কম্প্যাক্ট কাঠামো, ছোট আকার, হালকা ওজন, সরানো এবং একত্রিত করা সহজ, সনাক্তকরণের জন্য ছোট স্থান, কারখানার ভিতরে এবং বাইরে উভয় ব্যবহার করা যেতে পারে, সহজ এবং মানসম্মত সনাক্তকরণ প্রক্রিয়া, দ্রুত সনাক্তকরণ গতি,এবং ছোট সনাক্তকরণ অন্ধ এলাকাএটি কেবলমাত্র বড় আকারের স্থির পরীক্ষার সরঞ্জামগুলির গতি এবং দক্ষতা নয়, তবে আল্ট্রাসাউন্ডের মতো ছোট আকারের পরীক্ষার সরঞ্জামগুলির গতিশীলতা এবং নমনীয়তাও রয়েছে।এটি বর্তমান ড্রিল পাইপ সনাক্তকরণ সরঞ্জাম বৃহৎ সনাক্তকরণ অন্ধ এলাকায় সমস্যা সমাধান, সরঞ্জামগুলির বড় পরিমাণ, উচ্চ মূল্য, রক্ষণাবেক্ষণের অসুবিধা, সরানো এবং একত্রিত করা কঠিন, ব্যবহারের সময় বড় স্থান এবং বিশেষ কর্মশালার প্রয়োজন, বড় সনাক্তকরণ অন্ধ অঞ্চল,এবং ভারী শ্রমের তীব্রতাদেশের অভাব পূরণের জন্য অপেক্ষা করার সমস্যা।

চৌম্বকীয় ফ্লাক্স ফুটো সনাক্তকরণ পদ্ধতি বর্তমানে টিউবুলার ফেরোম্যাগনেটিক উপকরণগুলির জন্য সবচেয়ে নির্ভরযোগ্য সনাক্তকরণ পদ্ধতি হিসাবে স্বীকৃত। এর প্রধান বৈশিষ্ট্যগুলি দ্রুত সনাক্তকরণ গতি,ভাল সনাক্তকরণ প্রভাব, সহজ অপারেশন, শক্তিশালী বিরোধী হস্তক্ষেপ, এবং দূষণ ক্ষমতা, এবং এটি বিভিন্ন চৌম্বকীয় পরিবাহী উপাদানগুলির ত্রুটি সনাক্তকরণে প্রাপ্ত হয়েছে।

সিস্টেমটি ড্রিল পাইপের ত্রুটি (ফাটল, গর্ত, পরিধান ইত্যাদি) সনাক্ত করতে চৌম্বকীয় ফ্লাক্স ফুটো সনাক্তকরণের নীতি ব্যবহার করে।এমএফএল পদ্ধতির সনাক্তকরণের মৌলিক নীতিটি ফেরোম্যাগনেটিক উপকরণগুলির উচ্চ অভ্যন্তরীণতা উপর ভিত্তি করে. সনাক্তকরণ নীতিটি নীচের চিত্র (1) এ দেখানো হয়েছে। জারা বা বাহ্যিক শক্তির কারণে ত্রুটির ক্ষেত্রে ড্রিল পাইপের অনুপ্রবেশযোগ্যতা ড্রিল পাইপের তুলনায় অনেক কম।এটি একটি বহিরাগত চৌম্বকীয় ক্ষেত্রের কর্মের অধীনে চুম্বকীয় হয়. যখন ড্রিল পাইপ কোন ত্রুটি নেই, চৌম্বকীয় প্রবাহ অধিকাংশ (চৌম্বকীয় ক্ষেত্র লাইন হিসাবে বিমূর্ত) এই সময়ে ড্রিল পাইপ মাধ্যমে পাস,চৌম্বকীয় প্রবাহ (চৌম্বকীয় ক্ষেত্রের রেখা হিসাবে বিমূর্ত) সমানভাবে বিতরণ করা হয়যখন ড্রিল পাইপে ত্রুটি থাকে, তখন চৌম্বকীয় প্রবাহ (চৌম্বকীয় ক্ষেত্রের রেখা) বাঁকা হয় এবং চৌম্বকীয় প্রবাহের একটি অংশ (চৌম্বকীয় ক্ষেত্র) ড্রিল পাইপের পৃষ্ঠ থেকে বেরিয়ে আসে।চৌম্বকীয় সংবেদনশীল উপাদান সনাক্ত করতে ব্যবহৃত হয়এই চৌম্বকীয় ক্ষেত্রগুলির বিকৃতি থেকে চৌম্বকীয়ভাবে পরিবাহী উপাদান যেমন পাইপ রডগুলির ত্রুটি সম্পর্কে তথ্য পাওয়া যায়।

ত্রুটি সনাক্তকরণ সিস্টেম প্রধানত তিনটি অংশ নিয়ে গঠিতঃ একটি মোবাইল সনাক্তকরণ জোন, একটি মোবাইল কনসোল এবং একটি কম্পিউটার সংকেত প্রক্রিয়াকরণ সিস্টেম

মোবাইল সনাক্তকরণ জোন একটি চুম্বক, একটি ত্রুটি সনাক্তকরণ সেন্সর, একটি ক্রলিং ডিভাইস এবং একটি সংকেত প্রিপ্রসেসর নিয়ে গঠিত।

চৌম্বকীয় শক্তি উৎস উত্তেজনা অধীনে, এটি ড্রিল পাইপ লম্বা দিকের সমান্তরাল একটি চৌম্বকীয় ক্ষেত্র দিক উৎপন্ন করে। সনাক্তকরণের সময়,চৌম্বকীয় ক্ষেত্র চৌম্বকীয় মাধ্যমে পাস ইস্পাত পাইপ magnetizes, এবং তারপরে ইস্পাত পাইপে পর্যাপ্ত শক্তির একটি আনয়ন চৌম্বক ক্ষেত্র গঠন করে, যা চৌম্বকীয় ফ্লাক্স ফুটো সনাক্তকরণের সম্ভাব্যতার ভিত্তি সরবরাহ করে।

ড্রাইভিং মেশিনটি দুটি ডিসি রিডাকশন মোটর এবং রোলার দ্বারা গঠিত। মোটর শক্তি সংযোগকারী মাধ্যমে ড্রাইভিং হুইলগুলিতে প্রেরণ করা হয়,যা সনাক্তকরণ সম্পূর্ণ করতে ড্রিল পাইপ উপর reciprocate করতে crawler ধাক্কা.

সনাক্তকরণ সেন্সরের মূল উপাদান, এটি সরাসরি সনাক্তকরণ সংকেত প্রভাবের গুণমান নির্ধারণ করে এবং এটি সংকেত নিষ্কাশনের উত্স।বিভিন্ন বাহ্যিক ব্যাসার্ধের ড্রিল রড অনুযায়ী বিভিন্ন প্রোব গ্রুপ নির্বাচন করা হয়, যাতে পরীক্ষা চলাকালীন প্রোব পৃষ্ঠ এবং ড্রিল রড সর্বদা ভাল যোগাযোগে থাকে এবং তারপরে একটি ভাল পরিদর্শন প্রভাব পাওয়া যায়।

এর প্রধান কাজ হ'ল বিকৃতি ছাড়াই জোনের দ্বারা সনাক্তকরণ সংকেত আউটপুটকে প্রশস্ত করা এবং ফিল্টার করা এবং সনাক্তকরণ সংকেতের সংকেত-শব্দ অনুপাত এবং বিরোধী হস্তক্ষেপ ক্ষমতা উন্নত করা।সিগন্যাল প্রক্রিয়াকরণ প্রযুক্তি পরীক্ষার সরঞ্জামের সামগ্রিক কর্মক্ষমতা নির্ধারণ করে, পাশাপাশি চৌম্বকীয় অ-ধ্বংসাত্মক পরীক্ষার সরঞ্জামগুলির প্রযুক্তিগত সূচক।

মোবাইল কনসোল প্রধানত বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেম, উত্তেজনা শক্তি সরবরাহ, মোটর ড্রাইভ শক্তি সরবরাহ এবং ভোল্টেজ স্থিতিস্থাপক গঠিত হয়, যেমন চিত্র দেখানো হয়

ইলেকট্রিক কন্ট্রোল সিস্টেম হল পুরো সনাক্তকরণ প্রক্রিয়া বাস্তবায়নের মূল ইউনিট, যার মাধ্যমে মোবাইল সনাক্তকরণ জোনের গতির মোড,ম্যাগনেটাইজারের অন-অফ এবং সনাক্তকরণ সংকেত সংগ্রহ নিয়ন্ত্রণ করা হয়.

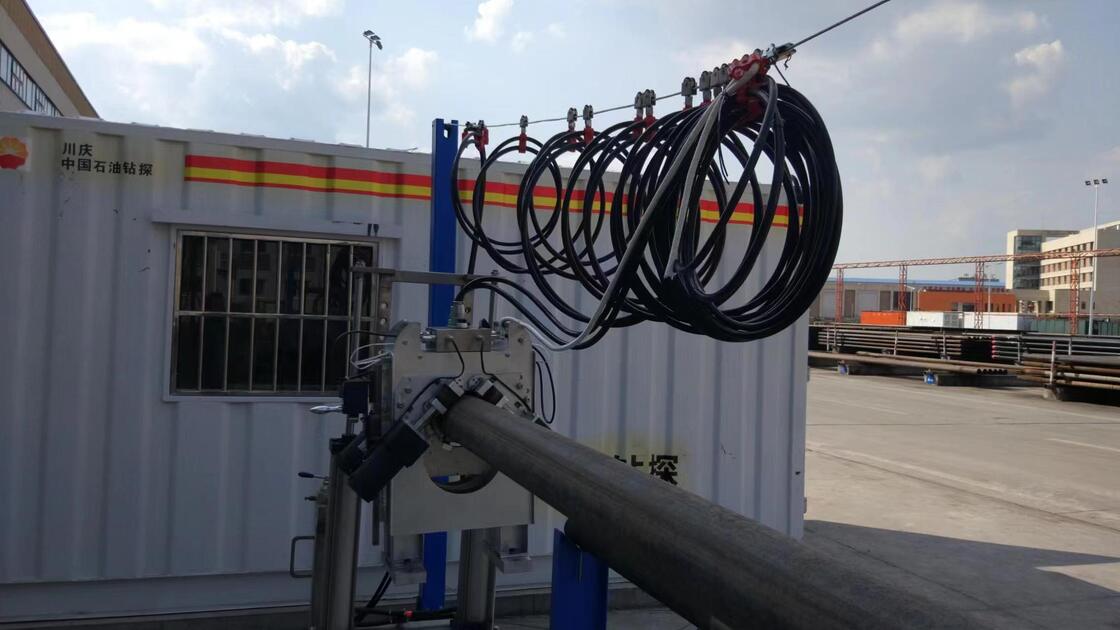

1. যখন পরীক্ষিত ড্রিল রড তার সমর্থন ফ্রেমের উপর পরিদর্শন এলাকায় rolls,পরিদর্শক পরিদর্শন সহায়ক ট্রলিটি সরিয়ে দেয় যতক্ষণ না হাইড্রোলিক উত্তোলন যন্ত্রটি ড্রিল রডের উভয় প্রান্তকে উত্তোলন এবং স্পর্শ করতে পারে, এবং একই সময়ে স্বয়ংক্রিয় ড্রাইভিং প্রোব ট্রলি সঙ্গে সরানো এবং ড্রিল রড উপর এটি স্থাপন;
2. ট্রলিতে থাকা হাইড্রোলিক লিফটিং মেকানিজম ড্রিল রডকে উত্তোলন করে, যাতে স্কেন সম্পন্ন করার জন্য প্রোবটি ড্রিল রডের উপর ড্রিল রডের সমর্থন ফ্রেমের উপর ক্রল করে;
3. উত্তোলন প্রক্রিয়া কমিয়ে দেয়, ড্রিল রডটি সমর্থন ফ্রেমের উপর স্থাপন করা হয় এবং একই সময়ে পরিদর্শন জরিপটি ট্রলিটির সমর্থন প্ল্যাটফর্মে ফেলে দেওয়া হয়;
4. ইন্সপেক্টর ট্রলিটি সরিয়ে দেয় এবং জোনটিকে ড্রিল রডের শেষের মধ্য দিয়ে যেতে দেয় এবং ড্রিল রডটি সরিয়ে দেয়;
5. পরীক্ষা করা ড্রিল রড খুলুন, এবং তারপর পরীক্ষা করা পরবর্তী ড্রিল পাইপ সরান।
