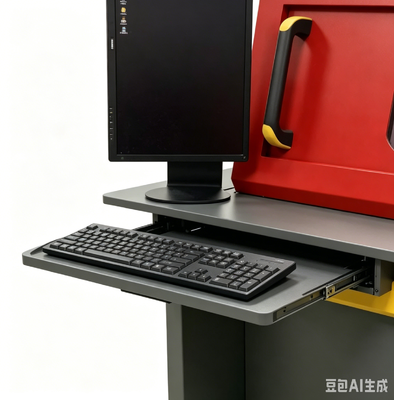

HDR-A90 মাইক্রোফোকাস এক্স-রে মেশিন এইচডি ফ্ল্যাট প্যানেল ডিটেক্টর মাল্টি-ফাংশন ডাইমেনশন এবং ভ্যায়েড টেস্টিং ইকুইপমেন্ট

এক্স-রে উৎস

টাইপ

বন্ধ, মাইক্রোফোকাস

সর্বোচ্চ টিউব ভোল্টেজ

90kV

সর্বোচ্চ নল বর্তমান

200μA

ফোকাল স্পট আকার

5μm

ফাংশন

অটো প্রিহিট

ফ্ল্যাট প্যানেল আবিষ্কারক

কার্যকর এলাকা

130 মিমি * 130 মিমি

পিক্সেল সাইজ

85μm

রেজোলিউশন

1536*1536

ফ্রেমের হার

20fps

টিল্টেবল কোণ

60°

টেবিল

আকার

530 মিমি * 530 মিমি

সনাক্তযোগ্য এলাকা

500 মিমি * 500 মিমি

সর্বোচ্চ লোড

10 কেজি

যন্ত্রপাতি

বিবর্ধন

জ্যামিতি 200X

সিস্টেম 1500X

পরিদর্শন গতি

সর্বোচ্চ ৩.০ সেকেন্ড/পয়েন্ট

মাত্রা

1360mm (L) * 1365mm (W) * 1730mm (H)

ওজন

1200 কেজি

পাওয়ার সাপ্লাই

AC110-220V 50/60HZ

সর্বোচ্চ শক্তি

1500W

শিল্প পিসি

I5 CPU, 8G RAM, 500GB SSD

ডিসপ্লেয়ার

24" HDMI LCD

নিরাপত্তা

বিকিরণ ফুটো

কোন ফুটো, আন্তর্জাতিক মান: ≤1μSv/h

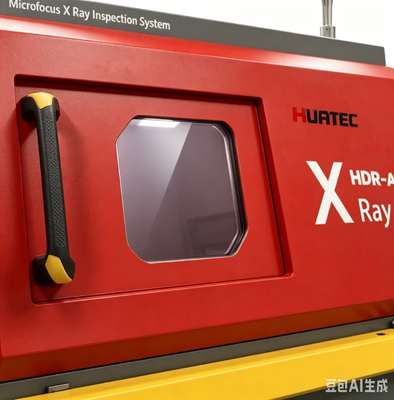

সীসা গ্লাস পর্যবেক্ষণ উইন্ডো

অভ্যন্তরীণ অবস্থা পর্যবেক্ষণ করতে স্বচ্ছ সীসা কাচের জানালা বিকিরণকে ঢাল করে।

জানালা এবং পিছনের দরজা নিরাপত্তা ইন্টারলক

একবার ব্যবহারকারীরা জানালা বা পিছনের দরজা খুললে, এক্স-রে টিউব অবিলম্বে বন্ধ হয়ে যাবে। যখন জানালা বা পিছনের দরজা খোলা থাকে, ব্যবহারকারীরা এক্স-রে চালু করতে পারে না।

ইলেক্ট্রোম্যাগনেটিক নিরাপত্তা সুইচ

একবার এক্স-রে চালু হলে লক করুন, ব্যবহারকারীরা পর্যবেক্ষণ উইন্ডো খুলতে পারবেন না।

জরুরী স্টপ

অপারেশন অবস্থানের পাশে, পাওয়ার অফ করতে টিপুন

টিউব সুরক্ষা

আপনি যদি এক্স-রে টিউব বন্ধ না করেন তবে ব্যবহারকারী সফ্টওয়্যারটি ছেড়ে যেতে পারবেন না।

ফাংশন মডিউল

অপারেশন

কীবোর্ড এবং মাউস সমস্ত অপারেশন শেষ করতে পারে

এক্স-রে টিউব

নিয়ন্ত্রণ

এক্স বোতামে ক্লিক করার জন্য মাউস ব্যবহার করে এক্স-রে চালু বা বন্ধ করা যায়। রিয়েল-টাইম টিউব ভোল্টেজ এবং বর্তমান মান পাশে প্রদর্শিত হবে, ব্যবহারকারীরা আপ এবং ডাউন বোতামে ক্লিক করতে পারেন, বা স্লাইডারটি টেনে আনতে পারেন বা সামঞ্জস্য করতে টাইপ করতে পারেন।

স্ট্যাটাস বার

পর্যায়ক্রমে লাল এবং সবুজ ফ্ল্যাশ করে ইন্টারলক স্ট্যাটাস, প্রি-হিট স্ট্যাটাস এবং এক্স-রে স্ট্যাটাস নির্দেশ করে।

ইমেজ প্রভাব সমন্বয়

একটি সন্তোষজনক ফলাফল অর্জন করতে ইমেজের উজ্জ্বলতা, বৈসাদৃশ্য এবং লাভ অবাধে সামঞ্জস্য করা যেতে পারে।

পণ্য তালিকা

ব্যবহারকারীরা Z-অক্ষ অবস্থান, উজ্জ্বলতা, বৈসাদৃশ্য এবং লাভের মতো পরিদর্শন পরামিতিগুলি সংরক্ষণ করতে পারে এবং পরিদর্শন দক্ষতা উন্নত করতে একই পণ্য পরিদর্শন করার সময় সরাসরি পরামিতিগুলিকে কল করতে পারে।

নেভিগেশন

জানালা

ক্যামেরা টেবিলের একটি ছবি তোলার পরে, ফটোর যে কোনও জায়গায় ক্লিক করুন, টেবিলটি আপনার ক্লিক করা জায়গায় চলে যাবে এবং স্ক্রিনে প্রদর্শিত হবে।

গতির অক্ষ স্থিতি

রিয়েল-টাইম স্থানাঙ্ক প্রদর্শন করুন।

পরিদর্শন ফলাফল

পরিমাপ ফলাফল (ভোডস রেট, দূরত্ব, এলাকা, ইত্যাদি, ব্যবহারকারীদের দ্বারা সেট) ক্রমানুসারে প্রদর্শন করে।

গতি নিয়ন্ত্রণ

প্রতিটি অক্ষের চলাচলের গতি ধীর, স্বাভাবিক এবং দ্রুত সামঞ্জস্য করা যেতে পারে।

voids হার

পরিমাপ

স্বয়ংক্রিয় গণনা

একটি আয়তক্ষেত্র নির্ধারণ করতে দুটি বিন্দুতে ক্লিক করুন। সফ্টওয়্যারটি স্বয়ংক্রিয়ভাবে আয়তক্ষেত্র, প্যাড এবং অভ্যন্তরীণ শূন্যস্থানে সোল্ডার বলের প্রান্তটি খুঁজে বের করে এবং পরিমাপ করে এবং শূন্যতার হার, সোল্ডার বলের ক্ষেত্রফল, পরিধি, সবচেয়ে বড় শূন্যতার হার, দৈর্ঘ্য এবং প্রস্থের ডেটা পেতে পারে এবং লাল এবং সবুজ দ্বারা NG বা ঠিক আছে নির্দেশ করে।

পরামিতি সমন্বয়

স্বয়ংক্রিয় গণনার সঠিক ফলাফল পেতে ব্যবহারকারীরা গ্রেস্কেল থ্রেশহোল্ড, পিক্সেল, বৈসাদৃশ্য, আকার ফিল্টারিং এবং অন্যান্য পরামিতি সামঞ্জস্য করতে পারে।

voids যোগ করুন

ম্যানুয়ালি

ব্যবহারকারীরা একটি বহুভুজ বা একটি মুক্ত চিত্র আঁকতে পারে এবং এটিকে অকার্যকর হারে শূন্য হিসাবে গণনা করতে পারে।

সংরক্ষণ করুন

পরামিতি

ব্যবহারকারীরা গ্রেস্কেল থ্রেশহোল্ড, পিক্সেল, কনট্রাস্ট, সাইজ ফিল্টারিং এবং অন্যান্য পরামিতিগুলির মতো প্যারামিটারগুলি সংরক্ষণ করতে পারে এবং সনাক্তকরণ দক্ষতা উন্নত করতে একই পণ্য সনাক্ত করার সময় সরাসরি পরামিতিগুলিকে কল করতে পারে।

অন্যান্য পরিমাপ ফাংশন

দূরত্ব

বেসলাইন হিসাবে সেট করতে A এবং B পয়েন্টগুলিতে ক্লিক করুন, তারপর C পয়েন্ট থেকে বেসলাইনে উল্লম্ব দূরত্ব পরিমাপ করতে C বিন্দুতে ক্লিক করুন।

দূরত্ব হার

এটি বেশিরভাগই থ্রু-হোলের সোল্ডারিং হার পরিমাপ করতে ব্যবহৃত হয়। দূরত্বের চেয়ে আরও একটি বিন্দু "D" সেট করুন। D থেকে C এর উল্লম্ব দূরত্বের শতাংশ অনুপাত পেতে, D বিন্দু থেকে ভিত্তিরেখা পর্যন্ত উল্লম্ব দূরত্বকে C বিন্দুর উল্লম্ব দূরত্ব দ্বারা ভাগ করুন।

কোণ

বেসলাইন হিসাবে সেট করতে A এবং B বিন্দুতে ক্লিক করুন, তারপর BA এবং BC রশ্মির মধ্যে কোণ পরিমাপ করতে C বিন্দুতে ক্লিক করুন।

ব্যাসার্ধ

এটি বেশিরভাগই সোল্ডার বলের মতো বৃত্তাকার উপাদানগুলি পরিমাপ করতে ব্যবহৃত হয়। একটি বৃত্ত নির্ধারণ করতে তিনটি বিন্দুতে ক্লিক করুন এবং পরিধি, ক্ষেত্রফল এবং ব্যাসার্ধ পরিমাপ করুন।

পরিধি

এটি বেশিরভাগ বর্গাকার উপাদান পরিমাপ করতে ব্যবহৃত হয়, একটি বর্গ নির্ধারণ করতে দুটি পয়েন্টে ক্লিক করুন, দৈর্ঘ্য, প্রস্থ এবং ক্ষেত্রফল পরিমাপ করুন।

স্বয়ংক্রিয় পরিদর্শন

ম্যানুয়াল সেটিং

ব্যবহারকারীরা পরিদর্শন পয়েন্ট হিসাবে টেবিলে যেকোনো অবস্থান সেট করতে পারেন, সফ্টওয়্যারটি স্বয়ংক্রিয়ভাবে ছবি পরিদর্শন এবং সংরক্ষণ করবে।

অ্যারে

নিয়মিত পরিদর্শন পয়েন্টগুলির জন্য, ব্যবহারকারীদের শুধুমাত্র দুটি পরিদর্শন পয়েন্ট এবং সারি এবং কলামের সংখ্যা সেট করতে হবে, সফ্টওয়্যারটি স্বয়ংক্রিয়ভাবে প্রতিটি পয়েন্ট পরিদর্শন করবে এবং ছবি সংরক্ষণ করবে।

স্বয়ংক্রিয়

সনাক্তকরণ

সুস্পষ্ট বৈশিষ্ট্য সহ পরিদর্শন পয়েন্টগুলির জন্য, সফ্টওয়্যারটি স্বয়ংক্রিয়ভাবে অবস্থানগুলি সনাক্ত করে, পরিমাপ নেয় এবং চিত্রটি সংরক্ষণ করে।
