এইচপিএ-৬২০ ফেজড অ্যারে অতিস্বনক ত্রুটি সনাক্তকারী ডিটেক্টর ৩১ঃ১২৮পিআর পিএ ইউটি টিওএফডি সমন্বিত পরীক্ষার এনডিটি সরঞ্জাম

Name: এইচপিএ-৬২০ ফেজড অ্যারে অতিস্বনক ত্রুটি সনাক্তকারী ডিটেক্টর ৩১ঃ১২৮পিআর পিএ ইউটি টিওএফডি সমন্বিত পরীক্ষার এনডিটি সরঞ্জাম
Brand: HUATEC GROUP CORPORATION
SKU: HPA-620
Price: 44,835.00 USD
Availability: InStock

সব পণ্য

অ ধ্বংসাত্মক পরীক্ষার সরঞ্জাম
(1688)

Ultrasonic flaw ডিটেক্টর
(124)

এক্স-রে ফাটল আবিষ্কারক
(157)

এক্সরে পাইপলাইন ক্রলার
(20)

চৌম্বকীয় কণা পরীক্ষা সরঞ্জাম
(209)

এডি বর্তমান টেস্টিং সরঞ্জাম
(34)

রেডিওগ্রাফি ফিল্ম ভিউয়ার
(19)

অতিস্বনক ক্রমাঙ্কন ব্লক
(50)

অতিস্বনক অনুসন্ধান
(22)

বিকিরণ নিরীক্ষণ ডিভাইস
(24)

লিড intensifying পর্দা
(7)

ওয়্যার প্রকার প্যান্ট্রেটার
(6)

আবরণ বেধ গেজ
(109)

কঠোরতা টেস্টিং মেশিন
(166)

পোর্টেবল সারফেস রুক্ষতা পরীক্ষক
(45)

ধাতুবিদ্যা সরঞ্জাম
(31)

পোর্টেবল কম্পন মিটার
(67)

শ্রেষ্ঠ পণ্য

ডিজিটাল কম্পন ক্যালিব্রেটর

সাক্ষ্যদান

চীন HUATEC GROUP CORPORATION সার্টিফিকেশন

ক্রেতার পর্যালোচনা

এনডিটি পণ্য বিস্তৃত, আমরা সব huatec গ্রুপ পেতে পারেন। আমরা তাদের কাছ থেকে কিনতে পছন্দ করি। রুডলফ শটিনম্যান রাশিয়া

—— রুডলফ শাতিনম্যান

আমি সেবা পছন্দ, খুব দ্রুত প্রতিক্রিয়া, পেশাদারী কাজ। Aret তুরস্ক

—— আরেট কায়া

huatec কঠোরতা পরীক্ষক, খুব ভাল মানের, আমরা পোর্টেবল কঠোরতা পরীক্ষক RHL-50 সঙ্গে খুব সন্তুষ্ট। Kumaren Govender Sotuth আফ্রিকা

—— Kumaren Govender

তোমার দর্শন লগ করা অনলাইন চ্যাট এখন

এইচপিএ-৬২০ ফেজড অ্যারে অতিস্বনক ত্রুটি সনাক্তকারী ডিটেক্টর ৩১ঃ১২৮পিআর পিএ ইউটি টিওএফডি সমন্বিত পরীক্ষার এনডিটি সরঞ্জাম

বড় ইমেজ : এইচপিএ-৬২০ ফেজড অ্যারে অতিস্বনক ত্রুটি সনাক্তকারী ডিটেক্টর ৩১ঃ১২৮পিআর পিএ ইউটি টিওএফডি সমন্বিত পরীক্ষার এনডিটি সরঞ্জাম

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	HUATEC
সাক্ষ্যদান:	CE
মডেল নম্বার:	HPA-620

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 সেট
মূল্য:	USD42090/set - USD47580/set
প্যাকেজিং বিবরণ:	বাইরের শক্ত কাগজ প্যাকেজিং
ডেলিভারি সময়:	আপনার পেমেন্ট প্রাপ্তির পর 20-30 কার্যদিবস
পরিশোধের শর্ত:	টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপাল, এল/সি

যোগাযোগ

এইচপিএ-৬২০ ফেজড অ্যারে অতিস্বনক ত্রুটি সনাক্তকারী ডিটেক্টর ৩১ঃ১২৮পিআর পিএ ইউটি টিওএফডি সমন্বিত পরীক্ষার এনডিটি সরঞ্জাম

বিবরণ

প্রদর্শন:

10.4 ইঞ্চি টাচ স্ক্রিন

স্টোরেজ:

অভ্যন্তরীণ: 64GB; বাহ্যিক: USB ফ্ল্যাশ ডিস্ক

এসি:

100V~240V 50Hz/60Hz

প্রবেশ সুরক্ষা রেটিং:

IP65

বিশেষভাবে তুলে ধরা:

এইচপিএ-৬২০ ফেজড অ্যারে অতিস্বনক ত্রুটি সনাক্তকারী

32:১২৮PR PA UT TOFD পরীক্ষার সরঞ্জাম

সংযুক্ত পরীক্ষার সাথে NDT সরঞ্জাম

এইচপিএ-৬২০ ফেজড অ্যারে অতিস্বনক ত্রুটি সনাক্তকারী ডিটেক্টর ৩১ঃ১২৮পিআর পিএ ইউটি টিওএফডি সমন্বিত পরীক্ষার এনডিটি সরঞ্জাম

এইচপিএ-৬২০ একটি পোর্টেবল ৩২ঃ১২৮পিআর ফেজড অ্যারে ত্রুটি ডিটেক্টর।

এটিতে প্রচলিত অতিস্বনক পরিদর্শন মডিউল, TOFD মডিউল, প্রচলিত ফেজযুক্ত অ্যারে মডিউল রয়েছে, যা TOFD এবং ফেজযুক্ত অ্যারের সমান্তরাল স্ক্যান সমর্থন করে,পাশাপাশি দ্বৈত অ্যারে জোনড. একটি জল এবং তেল-প্রমাণ স্পর্শ পর্দা এবং পূর্ণ কোর্স পরীক্ষার তথ্য রেকর্ডিং ক্ষমতা সমন্বিত,এইচপিএ-৬২০ একটি উন্নত বুদ্ধিমান ধাপযুক্ত অ্যারে ত্রুটি ডিটেক্টর।

প্যারামিটারঃ

চ্যানেল
মোড	PA মোড	ইউটি মোড	TOFD মোড
সংখ্যা	32:128	2	2
শারীরিক পরামিতি
প্রদর্শন	10.4 ইঞ্চি টাচ স্ক্রিন
আমদানি	১ আইপিইএক্স, ৪ সি৫
I/O পোর্ট	2 ইউএসবি 3.0 (হোস্ট), 1 ইউএসবি 2.0 (হোস্ট)
	ডিপি ((ডিসপ্লেপোর্ট) (এইচডিএমআইতে স্থানান্তর করতে পারে)
	ওয়াইফাই
	LEMO 1B এনকোডার পোর্ট
	TTL I/O পোর্ট
জিপিএস	হ্যাঁ।
সংরক্ষণ	অভ্যন্তরীণঃ ৬৪ জিবি; বাহ্যিকঃ ইউএসবি ফ্ল্যাশ ডিস্ক
ওজন	৫ কেজি (ব্যাটারি ছাড়া)
মাত্রা	৩৫০ মিমি × ২৫০ মিমি × ১৩০ মিমি
(L×W×H)
এসি	১০০ ভোল্ট-২৪০ ভোল্ট ৫০ হার্জ/৬০ হার্জ
ডিসি	13.৫ ভোল্ট
ব্যাটারির ধরন	লিথিয়াম ব্যাটারি
ব্যাটারির ধারণ ক্ষমতা	ডাবল ব্যাটারি, প্রতিটি <100Wh
ব্যাটারির আয়ু	≥4.5 ঘন্টা
তাপমাত্রা	অপারেটিং তাপমাত্রা পরিসীমাঃ -10°C~40°C
	স্টোরেজ তাপমাত্রা পরিসীমাঃ -20°C~60°C
প্রবেশ সুরক্ষা রেটিং	আইপি ৬৫
ইউটি
পিআরএফ	২৫ হার্জ ~ ১০ কিলোহার্জ
ট্রান্সমিটার ভোল্টেজ	75V ~ 250V (50Ωলোড)
পালস প্রস্থ	30ns ~ 1000ns, 5ns হিসাবে ধাপ সঙ্গে
ডাম্পিং	400Ω, 80Ω
নমুনা গ্রহণের হার	১০০ মেগাহার্টজ
ব্যান্ডউইথ	0.5MHz~20MHz (-3dB)
লাভ	0.0dB~110.0dB
সংবেদনশীলতা অতিরিক্ত	≥60dB (সংকীর্ণ ব্যান্ডউইথ), ≥52dB (বৃহত্তর ব্যান্ডউইথ) (2.5P20 ট্রান্সডুসার, 200mmφ2সমতল-নিচের গর্ত)
উল্লম্ব রৈখিকতার ত্রুটি	≤৩%
অনুভূমিক রৈখিকতা ত্রুটি	≤0.1%
রেজোলিউশন	≥26dB ((2.5P20)
ডায়নামিক রেঞ্জ	≥30dB
ফিল্টার	উচ্চ-পাস, নিম্ন-পাস এবং একাধিক সংকীর্ণ ব্যান্ড-পাস
সংশোধন	আরএফ (টিওএফডি মোড), পূর্ণ তরঙ্গ, অর্ধ তরঙ্গ +, অর্ধ তরঙ্গ
চ্যানেল	২টি চ্যানেল
সর্বাধিক কভারেজ	10000 মিমি (স্টিলের লম্বা তরঙ্গ)
গেট	এ/বি/জি
গেট স্টার	সম্পূর্ণ পরিসীমা
গেটের প্রস্থ	সম্পূর্ণ পরিসরে গেট শুরু করুন
গেট থ্রেশহোল্ড	১-৯৯%
এলার্ম	সাউন্ড/অপটিক্যাল
পরিমাপ স্পট	সামনের/শীর্ষ
টিসিজি	16
ধাপযুক্ত অ্যারে
চ্যানেল	32:128
সর্বাধিক ডিসপ্লে	৩২টি উপাদান
সর্বোচ্চ উপাদান	১২৮টি উপাদান
ফোকাস আইন	≥1024
স্ক্যানিং কোণ	-89°~89°
ক্যালিব্রেশন	গতি, বিলম্ব, টিসিজি, এসিজি, এনকোডার
পরীক্ষার পরিমাণ	১০০০ মিমি
মিনি কোণ বৃদ্ধি	0.1° (অটো-রেজল্ট)
নমুনা গ্রহণের হার	১০০ মেগাহার্টজ, ১০ বিট
সংশোধন	পূর্ণ তরঙ্গ
এ-স্ক্যান স্ক্রিন উচ্চতা	স্ক্রিনের উচ্চতার ৮০০% (সর্বোচ্চ)
সামঞ্জস্যযোগ্য অ্যানালগ লাভ	৮০ ডিবি
সর্বাধিক PRF	২০ কিলোহার্টজ
ট্রান্সমিটার ভোল্টেজ	20V ~ 110V ((50Ω লোড)
পলস টাইপ	দ্বিপাক্ষিক বর্গক্ষেত্র তরঙ্গ
পালস প্রস্থ	30ns ~ 1000ns, 5ns হিসাবে ধাপ
ব্যান্ডউইথ	0.5MHz~20MHz ((-3dB)
ফিল্টার	উচ্চ-পাস, নিম্ন-পাস, একাধিক সংকীর্ণ ব্যান্ড-পাস
ট্রিগারিং	এনকোডার, সময় ভিত্তিক
পরিমাপ স্পট	সামনের/শীর্ষ
রিডিং	ব্যাপ্তি; রশ্মির পথ; অনুভূমিক; গভীরতা
পরিমাপের রেজোলিউশন	0.5 মিমি
স্ক্যান মোড	এল/এস/সি/ডি ০স্ক্যান
স্ক্যান দৈর্ঘ্য	≥15 মিটার
স্ক্যানের গতি	≥30mm/s

বৈশিষ্ট্যঃ

পরিদর্শন চ্যানেল

38:128PR ফেজযুক্ত অ্যারে মডিউল
TOFD এবং Phased Array এর একযোগে স্ক্যান
দ্বৈত-অ্যারে জোনগুলি সমর্থন করে
2-চ্যানেল TOFD; 2-চ্যানেল প্রচলিত অতিস্বনক পরীক্ষা

এইচপিএ-৬২০ এর কার্যকারিতা ব্যবহারকারীদের বিভিন্ন চাহিদা পূরণে ব্যাপক সহায়তা করে।

ধাপযুক্ত অ্যারে মডিউল

প্রচলিত বট ওয়েড পরিদর্শন; প্রচলিত বট ওয়েড পরিদর্শন (TOFD এবং পর্যায়ক্রমিক অ্যারের সমান্তরাল স্ক্যান সহ)
প্লেটগুলির জন্য প্রচলিত সি-স্ক্যান পরিদর্শন
বোল্টের প্রচলিত পরিদর্শন
প্রচলিত জারা পরিদর্শন
টিকেওয়াই পরিদর্শন

TOFD মডিউল

পদ্ধতির পরামিতি সেটআপ; জোন এবং উইন পরামিতি সেটআপ

ব্যবহারকারীরা প্রোব এবং পদ্ধতির পরামিতিগুলির উপর ভিত্তি করে প্রাসঙ্গিক পরামিতিগুলি গণনা করতে সক্ষম, যার মধ্যে রয়েছেঃ পিসিএস, স্ক্যানিং কভারেজ, নীচের কভারেজ, রাশির অন্তর্ভুক্ত কোণ.

প্রদর্শন

এইচপিএ -620 একটি 10.4 ইঞ্চি শিল্প-গ্রেড টিএফটি স্ক্রিন দিয়ে সজ্জিত, স্পর্শযোগ্য অপারেশন সহ, শক্তিশালী আলোর অধীনে এবং বহিরঙ্গনে সর্বোত্তম প্রদর্শন সরবরাহ করে।

পদ্ধতির নকশা

প্রক্রিয়া সিমুলেশন মডেল সরবরাহ করে, এইচপিএ -620 সিএডি সফ্টওয়্যার দ্বারা বস্তুগুলির মাত্রা আমদানি করে একটি মডেলও তৈরি করতে পারে।ব্যবহারকারীদের কাস্টমাইজ করুন ¢ নিবেদিত পরিদর্শন প্রক্রিয়া এবং সমাধানের সম্পূর্ণ পরিসরের জন্য এক-স্টপ পরিষেবা সরবরাহ করুন.

পরিধিঃ

প্রচলিত ওয়েড পরিদর্শন

কম্পোজিট উপকরণগুলির ধাপযুক্ত অ্যারে সি-স্ক্যান পরিদর্শন

বোল্ট এবং স্ক্রুড পাইপগুলির পরিদর্শন

পিই জয়েন্টগুলির পরিদর্শন

ছোট ব্যাসের টিউব ওয়েড পরিদর্শন সমাধান

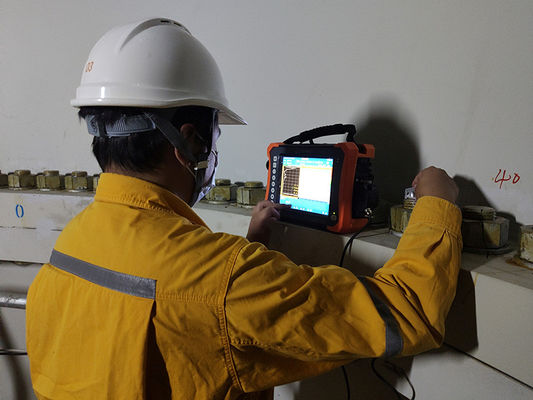

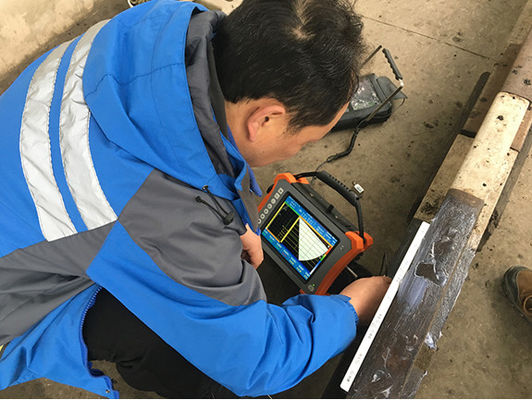

এইচপিএ-৬২০ ফেজড অ্যারে অতিস্বনক ত্রুটি সনাক্তকারী ডিটেক্টর ৩১ঃ১২৮পিআর পিএ ইউটি টিওএফডি সমন্বিত পরীক্ষার এনডিটি সরঞ্জাম 0 এইচপিএ-৬২০ ফেজড অ্যারে অতিস্বনক ত্রুটি সনাক্তকারী ডিটেক্টর ৩১ঃ১২৮পিআর পিএ ইউটি টিওএফডি সমন্বিত পরীক্ষার এনডিটি সরঞ্জাম 1 এইচপিএ-৬২০ ফেজড অ্যারে অতিস্বনক ত্রুটি সনাক্তকারী ডিটেক্টর ৩১ঃ১২৮পিআর পিএ ইউটি টিওএফডি সমন্বিত পরীক্ষার এনডিটি সরঞ্জাম 2
