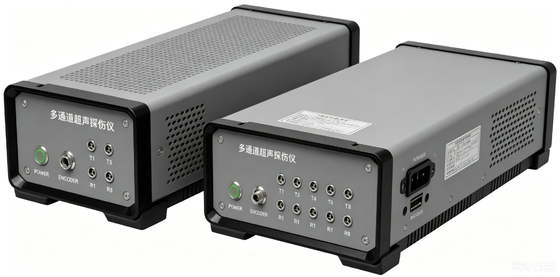

HFD-UT সিরিজ মাল্টি চ্যানেল আল্ট্রাসনিক ফ্লা ডিটেক্টর কোর মডিউল নেটওয়ার্ক কমিউনিকেশন সেকেন্ডারি ডেভেলপমেন্ট ইকুইপমেন্ট
HFD-UT2C/UT4C/UT8C/1616C/UT40C সিরিজ হল আমাদের নতুন মাল্টি-চ্যানেল অতিস্বনক ডেটা অধিগ্রহণ এবং সেকেন্ডারি ডেভেলপমেন্ট প্ল্যাটফর্ম। এটি অতিস্বনক উচ্চ-ভোল্টেজ ট্রান্সমিশন, ইকো সংকেত অভ্যর্থনা, পরিবর্ধন, এডি অধিগ্রহণ এবং প্রক্রিয়াকরণ ফাংশনগুলিকে সংহত করে। এছাড়াও এটি ব্যবহারকারীদের নতুন সফ্টওয়্যার বিকাশের জন্য সেকেন্ডারি উন্নয়ন প্রদান করে-- HFD-UT2C ~ UT40C দ্বারা লগ করা ডেটার প্রক্রিয়াকরণ ব্যবহারকারীদের ফাংশন এবং ইন্টারফেসগুলি কাস্টমাইজ করতে সক্ষম করে এবং তারপরে বিভিন্ন ধরনের অতিস্বনক অ্যাপ্লিকেশন সিস্টেম তৈরি করতে সিস্টেমে তাদের সংহত করে৷

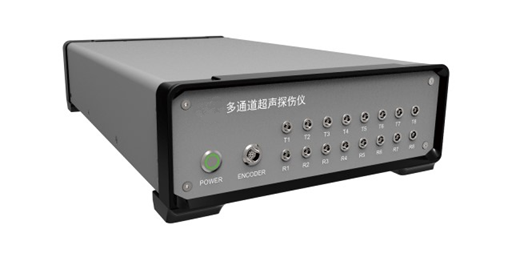

HFD-UT8C এর অর্থ হল যে যন্ত্রটিতে 8 টি UT চ্যানেল রয়েছে এবং চ্যানেলগুলি ব্লকযোগ্য।
*দ্রষ্টব্য: আরও চ্যানেলের প্রয়োজন হলে, অনুগ্রহ করে HFD-UT40C বিবেচনা করুন, যা 40টি UT চ্যানেল সমর্থন করে।
স্পেসিফিকেশন:
|
বিকিরণকারী
|
|
পিআরএফ
|
25～10KHz
|
|
ভোল্টেজ
|
ঋণাত্মক বর্গ তরঙ্গ, -25～-300V, 25V স্টেপিং
|
|
পালস প্রস্থ
|
30～1000ns,5ns স্টেপিং
|
|
ট্রিগার
|
অভ্যন্তরীণ/বাহ্যিক/এনকোডার
|
|
রিসিভার
|
|
অনুভূমিক রৈখিকতা ত্রুটি
|
≤0.4%
|
|
উল্লম্ব লিনিয়ারিটি ত্রুটি৷
|
≤3%
|
|
উদ্বৃত্ত সংবেদনশীলতা
|
2.5P20 প্রোব ব্যবহার করার সময় Φ2 সমতল তল গর্ত সহ 200mm ব্লক সনাক্ত করতে ≥56dB।
|
|
স্যাঁতসেঁতে
|
400, 80
|
|
স্যাম্পলিং রেট
|
100M
|
|
কাজের ফ্রিকোয়েন্সি
|
0.5～15MHz
|
|
লাভ
|
0.0～110.0dB
|
|
ফিল্টার
|
ওয়াইড-ব্যান্ড এবং ন্যারো-ব্যান্ড
|
|
সংশোধন
|
ইতিবাচক, নেতিবাচক, ফুল-প্লে, আরএফ, স্পেকট্রাম
|
|
চ্যানেলের মধ্যে ক্রসস্টাল
|
>60dB
|
|
সর্বোচ্চ ইনপুট সংকেত
|
14VPP
|
|
কভারেজ
|
0.0～10000 মিমি (ইস্পাত অনুদৈর্ঘ্য তরঙ্গ), ধারাবাহিকতায় সামঞ্জস্যযোগ্য, সর্বনিম্ন ধাপ 0.1 মিমি
|
|
প্রদর্শন বিলম্ব
|
0～999.9μs
|
|
ডিসপ্লে শিফট
|
-7.5～3000μs
|
|
সংকেত প্রক্রিয়াকরণ
|
|
গেট
|
ক,খ
|
|
স্টার্টিং পয়েন্ট গেট
|
সম্পূর্ণ সুযোগ
|
|
গেটের প্রস্থ
|
পূর্ণ পরিসরে শুরুর পয়েন্ট
|
|
গেটের উচ্চতা
|
5～95%
|
|
টেস্ট মোড
|
সীমান্ত, শিখর
|
|
ডেটা প্রদর্শন
|
গেটে পড়া: রেঞ্জ এবং সাউন্ড পাথ
|
|
পরিমাপ রেজোলিউশন
|
0.1 মিমি
|
|
সিস্টেম/অন্যান্য
|
|
শক্তি খরচ
|
15W,কনফিগারেশন অনুযায়ী পরিবর্তিত হয়
|
|
ডেটা ট্রান্সমিশন
|
1000M ইথারনেট
|
|
কোণ
|
এল-স্ক্যান -75°～+75°, ধাপে 0.1, 1, 10 সামঞ্জস্যযোগ্য; এস-স্ক্যান -75°～+75°, ধাপ স্বয়ংক্রিয় অপ্টিমাইজেশান
|
|
আকার
|
188×238×403; 100×200×300
|
|
বন্দর
|
প্রশ্ন5
|
|
এনকোডার পোর্ট
|
2 ইনক্রিমেন্টিং এনকোডার
|
|
ইউএসবি পোর্ট
|
2
|
|
I/O পোর্ট
|
বৃত্তাকার প্রকার
|
|
নেট পোর্ট
|
100M/1000M ইথারনেট
|
|
ডিবাগ পোর্ট
|
COM 1
|
কাঠামোগত নীতি:
HFD-UT8C হল একটি স্বাধীন মডিউল, যা নেটওয়ার্ক তারের মাধ্যমে পর্যবেক্ষণ হোস্টের সাথে সংযুক্ত। মনিটরিং হোস্টে চলমান সফ্টওয়্যারটি নেটওয়ার্ক ইন্টারফেসের মাধ্যমে HFD-UT8C-কে নির্দেশাবলী পাঠায় এবং HFD-UT8C থেকে ফেরত ডেটা গ্রহণ করে, যেমনটি নীচের চিত্রে দেখানো হয়েছে৷
বৈশিষ্ট্য:
মাধ্যমিক উন্নয়ন
l ক্লায়েন্ট নমুনা প্রোগ্রাম ডেমো উত্স কোড একটি সম্পূর্ণ সেট প্রদান. ডেমো কোডে ইতিমধ্যে মৌলিক মাল্টি-চ্যানেল অতিস্বনক ফাংশন রয়েছে। ব্যবহারকারীরা সেকেন্ডারি ডেভেলপমেন্টের জন্য ডেমো কোডটি উল্লেখ করতে পারেন বা ডেভেলপমেন্টের জন্য ডেমো কোডে সরাসরি ফাংশন যোগ করতে পারেন।
l চিন্তার সাথে ডিজাইন করা সেকেন্ডারি প্রোগ্রামিং অ্যাক্সেস একটি স্বজ্ঞাত এবং সহজ প্রোগ্রামিং সক্ষম করে, ম্যানুয়াল ডিবাগিং সমর্থন করে। প্রোগ্রামিংয়ের আগে, ব্যবহারকারী পরামিতিগুলির পরিবর্তনের প্রভাব পরীক্ষা করার জন্য ম্যানুয়ালি HFD-UT2C~UT40C-তে যন্ত্র পাঠাতে পারে
চমৎকার শারীরিক বৈশিষ্ট্য
l অভ্যন্তরীণ ইন্টিগ্রেটেড অতিস্বনক উত্তেজনা সার্কিট, নেতিবাচক বর্গ তরঙ্গ ফর্ম, ভোল্টেজ সামঞ্জস্যযোগ্য - 25V থেকে - 300V, 30ns থেকে 1000ns পর্যন্ত সামঞ্জস্যযোগ্য পালস প্রস্থ, বিভিন্ন ধরণের প্রেরণকারী উপাদানগুলির সাথে সর্বাধিক মিল।
l অতিস্বনক ত্রুটি সনাক্তকরণ যন্ত্রের দ্বারা প্রয়োজনীয় বেশিরভাগ সংকেত প্রক্রিয়াকরণ এবং সনাক্তকরণ ফাংশনগুলির সাথে অভ্যন্তরীণ সমন্বিত, যেমন A-তরঙ্গ সংকোচন, গেট সনাক্তকরণ, শব্দ পথ পরিমাপ ইত্যাদি, আপনি দ্রুত একটি প্রমিত অতিস্বনক ত্রুটি সনাক্তকরণ সিস্টেম সেট আপ করতে পারেন।
l ক্লায়েন্টদের কাছে কাঁচা AD অধিগ্রহণ ডেটা পাঠিয়ে ব্যবহারকারী-প্রক্রিয়াকরণের জন্য কাঁচা ডেটা অফার করে
