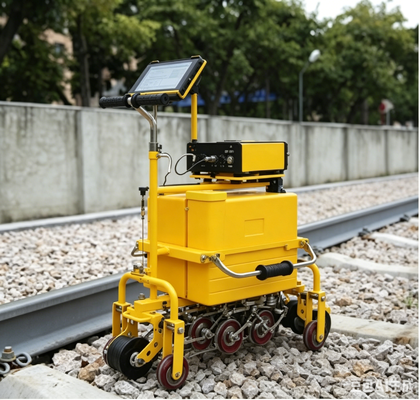

FD-GT-20 লাইটওয়েট রেল আল্ট্রাসোনিক ফ্লা ডিটেক্টর 10 চ্যানেল এ/বি স্ক্যান ওয়াইফাই জিপিএস ক্লাউড স্টোরেজ রেলওয়ে ট্র্যাক ত্রুটি পরিদর্শন ট্রলি
HUATEC FD-GT-20 রেল ত্রুটি সনাক্তকারী হল Goworld-এর অল-ডিজিটাল পণ্যগুলির তৃতীয় প্রজন্মেরটিএফটি রঙের ডিসপ্লে এবং রেলওয়ের জন্য ব্যবহৃত হালকা ওজনের ট্রলিসিস্টেম TB/T 2340-2012 UT রেল টেস্টার মান মন্ত্রক দ্বারা জারি করা অনুসারেরেলওয়ে(চীন), এই সরঞ্জামটি 43 ~ 75kg/m টাইপের রেলের জন্য সনাক্তকরণ কাজ করতে সক্ষম। এটি রেলপথ, উচ্চ-গতির রেলপথ এবং পাতাল রেলের ক্ষেত্রে প্রযোজ্য।
প্রযুক্তিগত বিশেষ উল্লেখ
| চ্যানেল |
10টি চ্যানেল: 9টি পরিদর্শন চ্যানেল এবং 1টি ক্রমাঙ্কন চ্যানেল। |
| প্রোবের ধরন |
6 70° প্রোব, 2 37° প্রোব, এবং 1 0° প্রোব সহ 2 - 2.5 MHz এর মধ্যে ফ্রিকোয়েন্সি সহ বিভিন্ন কোণ ডুয়াল-এলিমেন্ট প্রোব। |
| আধার |
বিএনসি |
| অনুসন্ধান ব্যবস্থা এবং সনাক্তকরণ এলাকা |
রেলের সমস্ত প্রধান অংশের ক্ষতির ব্যাপক সনাক্তকরণ, সহ:
2 70° প্রোব রেলের মাথার বাম দিকে স্ক্যান করে
2 70° প্রোব রেলের মাথার মাঝখানে স্ক্যান করে
2 70° প্রোব রেলের মাথার ডান দিকে স্ক্যান করে
2 37° প্রোব স্ক্যান রেল কোমর (স্ক্রু ফাটল এবং অন্যান্য তির্যক ফাটল)
1 0° প্রোব রেলের মাথা, রেল কোমর, রেলের নীচে, স্ক্রু হোল অনুভূমিক ফাটল স্ক্যান করে
|
| ফ্রিকোয়েন্সি রেঞ্জ |
1.5MHz～3.0MHz |
| লাভ |
0～80dB |
| প্রত্যাখ্যান |
বন্ধ, বড় |
| ডাইনামিক রেঞ্জ |
সর্বনিম্ন প্রত্যাখ্যান সহ 16dB এর কম নয়, সর্বাধিক প্রত্যাখ্যান সহ 2~6dB |
| পিআরএফ |
চ্যানেল প্রতি 400Hz |
| প্রদর্শন মোড |
A-scanB-scanA+B স্ক্যান |
| পরিসীমা সনাক্ত করুন |
নির্বাচিত রেল প্রকার অনুযায়ী ম্যানুয়ালি বা স্বয়ংক্রিয়ভাবে সামঞ্জস্য করা যেতে পারে |
| অ্যাটেনুয়েটর ত্রুটি |
প্রতি 12dB অপারেটিং ত্রুটি ±1dB অতিক্রম করে না |
| উল্লম্ব লিনারিটি ত্রুটি৷ |
≤1% |
| অনুভূমিক রৈখিকতা ত্রুটি |
≤15% |
| পরিবর্ধক ব্যান্ড |
-3dB 1.5MHz～3.0MHz |
| ব্লকিং পরিসীমা |
20 মিমি এর চেয়ে বড় নয় |
| পরিমাপের ফলাফলের উপর দমন অবস্থার প্রভাব |
যখন যন্ত্রের দমন বিভিন্ন অবস্থায় থাকে, তখন প্রশস্ততার পার্থক্য 10 dB±2 dB হয়, দুটি প্রতিধ্বনির মধ্যে পার্থক্যের পরিবর্তন ΔM 2 dB-এর বেশি নয়। |
| ইকো উচ্চতা এবং ত্রুটি সনাক্তকারীর ত্রুটি সনাক্তকরণ (অ্যালার্ম) সংবেদনশীলতার উপর অপারেটিং ভোল্টেজের প্রভাব |
রেট করা অপারেটিং ভোল্টেজ পরিসরের মধ্যে, ত্রুটি সনাক্তকারীর গেটের অবস্থান এবং অ্যালার্ম স্তরের কোনও উল্লেখযোগ্য পরিবর্তন হওয়া উচিত নয় এবং ইকো প্রশস্ততা ΔNd এবং সনাক্তকরণ (অ্যালার্ম) সংবেদনশীলতার পরিবর্তন ΔSd 1 dB-এর বেশি নয়। |
| ডিজিটাল স্যাম্পলিং ত্রুটি |
সর্বাধিক থেকে সর্বনিম্ন সংকেত প্রশস্ততা বৈচিত্র্য পর্দার উচ্চতার ±5% এর বেশি হওয়া উচিত নয় |
| ডিজিটাল ত্রুটি সনাক্তকারী প্রতিক্রিয়া সময় |
ডিজিটাল ত্রুটি সনাক্তকারীর প্রতিক্রিয়া সময় 5ms এর বেশি হওয়া উচিত নয়। |
|
দূরত্বের প্রশস্ততা
বৈশিষ্ট্য
|
ট্রান্সভার্স ওয়েভ প্রোব একই অ্যাপারচার এবং বিভিন্ন সাউন্ড পাথ সহ ট্রান্সভার্স হোল সনাক্ত করে; 0° প্রোব বিভিন্ন শব্দ পাথ সহ বড় সমতল নীচে সনাক্ত করে এবং প্রতিফলিত তরঙ্গ উচ্চতার পার্থক্য ΔW নিম্নলিখিত প্রয়োজনীয়তাগুলি পূরণ করবে:
0° প্রোব: ΔW ≤ 12dB 20mm গভীরতা থেকে পরিসরের প্রশস্ততা বৈশিষ্ট্যগত বক্ররেখার সর্বোচ্চ পরিসর পর্যন্ত; ΔW ≤ 8dB দূরত্বের প্রশস্ততা বৈশিষ্ট্যগত বক্ররেখার সর্বোচ্চ বিন্দু থেকে 150 মিমি গভীরতা পর্যন্ত:
37° প্রোব: ΔW≤12dB 20mm গভীরতা থেকে পরিসরের প্রশস্ততা বৈশিষ্ট্যগত বক্ররেখার সর্বোচ্চ পরিসর পর্যন্ত; ΔW≤8dB দূরত্বের প্রশস্ততা বৈশিষ্ট্যগত বক্ররেখার সর্বোচ্চ বিন্দু থেকে 150 মিমি গভীরতা পর্যন্ত;
70° প্রোব: ΔW ≤ 12 dB 10mm থেকে 70mm পর্যন্ত সনাক্তকরণের গভীরতার সাথে সম্পর্কিত।
|
| এসএনআর |
O° প্রোব: পরীক্ষার ব্লকের নীচের পৃষ্ঠটি সনাক্ত করুন, যখন তরঙ্গের উচ্চতা 80% ছুঁয়ে যায়, স্ট্যাটিক সংবেদনশীলতার মার্জিন 24 dB এর চেয়ে বেশি বা সমান হয়; সংকেত থেকে শব্দ অনুপাত 16 ডিবি কম নয়।
37° প্রোব: টেস্ট ব্লকের 37° প্রবণতায় স্ক্রু হোল এবং 3mm উপরের ফাটল সনাক্ত করুন, দুটি তরঙ্গকে সমান করুন, যখন তরঙ্গের উচ্চতা 80% ছুঁয়ে যায়, স্ট্যাটিক সংবেদনশীলতার মার্জিন 22dB এর চেয়ে বেশি বা সমান হয়; সংকেত থেকে শব্দ অনুপাত 8dB কম নয়।
70° প্রোব: পরীক্ষার ব্লকে, গৌণ তরঙ্গটি φ4mm সমতল নীচের গর্ত সনাক্ত করতে ব্যবহৃত হয়। যখন তরঙ্গের উচ্চতা 80% এ পৌঁছায়, তখন স্থির সংবেদনশীলতার মার্জিন 20dB এর চেয়ে বেশি বা সমান হয়; সংকেত থেকে শব্দের অনুপাত 10dB এর কম নয়।
|
| সংবেদনশীলতা উদ্বৃত্ত |
0° প্রোব: পরীক্ষা ব্লকের 110 মিমি নীচের পৃষ্ঠটি সনাক্ত করুন, যখন তরঙ্গ 80% পর্যন্ত উচ্চ হয়, সংবেদনশীলতার মার্জিন 36dB এর কম নয়
37° প্রোব এবং 70° প্রোব: পরীক্ষার ব্লকের গর্তের মধ্য দিয়ে Φ3×65 ট্রান্সভার্স সনাক্ত করুন, তরঙ্গ 80% পর্যন্ত উচ্চ হলে সংবেদনশীলতার মার্জিন 40dB-এর কম নয়
|
| গতিশীল ত্রুটি সনাক্তকরণ ক্ষমতা (ত্রুটি সনাক্তকরণ ক্ষমতা) |
0°, 37°, 70° রেল-নির্দিষ্ট প্রোবের সাথে, 15° নিম্নমুখী ফাটল ব্যতীত রেলের তুলনা পরীক্ষার ব্লকে সমস্ত ম্যানুয়াল ত্রুটি খুঁজে পাওয়া যেতে পারে এবং সংশ্লিষ্ট অ্যালার্ম ইঙ্গিত জারি করা হয়। |
| অ্যালার্ম গেট সমন্বয় মোড |
অ্যালার্ম গেটের প্রারম্ভিক অবস্থান, প্রস্থ এবং স্তরটি ম্যানুয়ালি সামঞ্জস্য করা যেতে পারে |
| অ্যালার্ম মোড |
রিয়েল-টাইম অ্যালার্ম (আগত ওয়েভ অ্যালার্ম এবং হারানো ওয়েভ অ্যালার্ম)
স্ক্রু হোল ডবল ওয়েভ অ্যালার্ম
দুটি অ্যালার্মের মধ্যে একটি দেরি করুন
|
| অ্যালার্ম ইঙ্গিত |
শব্দ এবং হালকা অ্যালার্ম মোড, অ্যালার্ম ভলিউম এবং ফ্রিকোয়েন্সি সামঞ্জস্য করা যেতে পারে। |
| তরঙ্গ পরিমাপ |
স্বয়ংক্রিয়ভাবে গেটে সর্বোচ্চ তরঙ্গ শব্দ পথ, অনুভূমিক এবং উল্লম্ব দূরত্ব পরিমাপ করুন এবং প্রদর্শন করুন। |
| বক্ররেখা লাভ |
ব্যবহারকারী প্রকৃত চাহিদা অনুযায়ী লাভ বক্ররেখা (8 পয়েন্ট) সামঞ্জস্য করতে পারেন। |
| ত্রুটি সনাক্তকরণ রেকর্ড |
সম্পূর্ণ ডেটা রেকর্ড (50 কিমি পর্যন্ত), ডেটা রপ্তানি এবং প্লে ব্যাক করা যেতে পারে |
| অপারেশন ইনপুট পদ্ধতি |
স্পর্শ পর্দা ইনপুট |
| প্রদর্শন |
রেজোলিউশন 1280×800 |
| স্পর্শ পর্দা |
ক্যাপাসিটিভ, উচ্চ-শক্তি, স্ক্র্যাচ-প্রতিরোধী,
হাতের লেখা সমর্থন করে
|
| বন্দর |
ইউএসবি 2.0
LAN 100Mbps
WIFI 802.11 a/b/g/n
ব্লুটুথ বিটি 4.0
|
| শক্তি |
DC 12V (লিথিয়াম ব্যাটারি প্যাক) |
| কাজের সময় |
≥8 ঘন্টা |
| জল ট্যাংক ক্ষমতা |
≥20L |
| বি টাইপ ইমেজ প্রদর্শন নির্ভুলতা |
ordinate এবং abscissa উভয়ই 2mm |
| কোড হুইল নির্ভুলতা |
2 মিমি |
| ত্রুটি সনাক্তকরণ গতি |
সর্বোচ্চ 5.0 কিমি/ঘণ্টা |
| কাজের তাপমাত্রা |
-15℃～45℃ |
| মাত্রা |
কাজের অবস্থায় গাড়ির সামগ্রিক মাত্রা প্রায় 780mm × 290mm × 1006mm। |
| ওজন |
ফ্রেম প্রায় 24 কেজি; অতিস্বনক যন্ত্রটি প্রায় 2.4 কেজি; যন্ত্রের ব্যাটারি 830g; অপারেশন টার্মিনাল (থ্রি-প্রুফ ট্যাবলেট কম্পিউটার) হল 730g; প্রোবের 5 টি গ্রুপ দিয়ে সজ্জিত ট্রলিটি প্রায় 1.4 কেজি। |
1. FD-GT-20 ডিজিটাল রেল আল্ট্রাসোনিক ত্রুটি সনাক্তকারীর ভূমিকা
FD-GT-20 রেল ত্রুটি সনাক্তকারী হল HUATEC গ্রুপের তৃতীয় প্রজন্মের অল-ডিজিটাল পণ্যের সাথে TFT কালার ডিসপ্লে এবং রেলওয়ে সিস্টেমের জন্য ব্যবহৃত হালকা ওজনের ট্রলি। TB/T 2340-2012 UT রেল পরীক্ষক মন্ত্রক রেলওয়ে (চীন) দ্বারা জারি করা মান অনুসারে, এই সরঞ্জামটি 43 ~ 75kg/m প্রকারের রেলগুলির সনাক্তকরণের কাজ করতে সক্ষম৷ এটি দক্ষতার সাথে মাথা, ওয়েব এবং বিভিন্ন ত্রুটিগুলি চিহ্নিত করেফ্ল্যাঞ্জএকটি রেলের, রেলপথ, উচ্চ-গতির রেলপথ এবং পাতাল রেলের ক্ষেত্রে প্রযোজ্য।
যন্ত্রটি অতিস্বনক হোস্ট + অপারেশন টার্মিনাল মোড গ্রহণ করে এবং বেতার ওয়াইফাই এর মাধ্যমে সংযোগ করে। গ্রাহকের অপারেশন অভিজ্ঞতার উন্নতি করার সময়, ইন্সট্রুমেন্টের ইন্টারনেট প্লাস ফাংশনটি মানব-মেশিন সনাক্তকরণ বিচ্ছেদ, ডেটা অনলাইন, অফলাইন রিয়েল-টাইম স্টোরেজ, জিপিএস পজিশনিং, ডেটা ক্লাউড স্টোরেজ ইত্যাদির মতো বিভিন্ন ফাংশন উপলব্ধি করার জন্য প্রসারিত করা যেতে পারে।
2. বৈশিষ্ট্য
(1) ট্রলি ফ্রেম কমপ্যাক্ট, টেকসই এবং বজায় রাখা সহজ;
(2) বড়-ক্ষমতা সমন্বিত টুলবক্স জল ট্যাংক;
(3) ইন্টিগ্রাল লিফটিং প্রোব হোল্ডার, প্রোব অপসারণ এবং প্রতিস্থাপন করা সহজ;
(4) ছোট আকার এবং বহনযোগ্য, শিল্প থ্রি-প্রুফ টাচ প্যানেল সহ;
(5) চমৎকার কর্মক্ষমতা সূচক, প্রাসঙ্গিক মান অনুযায়ী;
(6) GPS পজিশনিং, ডেটা ক্লাউড স্টোরেজ, স্বয়ংক্রিয় বক্তৃতা স্বীকৃতি এবং অন্যান্য ফাংশন সমর্থন করে;
(7) একটি কার্যকরী অ্যাপ্লিকেশন যা ত্রুটি সনাক্তকরণের চাহিদা পূরণ করে।

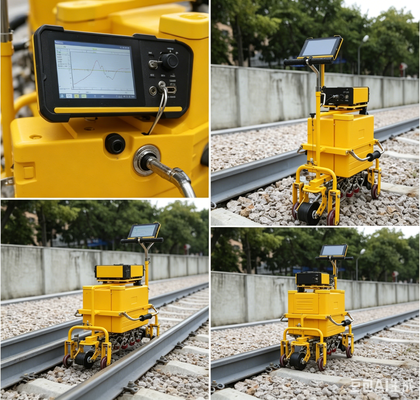

3. ট্রলি চেহারা গঠন
4. উপকরণ চেহারা গঠন
যন্ত্রটি ছোট এবং বহনযোগ্য, সামগ্রিক মাত্রা: 94X222X225 মিমি, নেট ওজন প্রায় 1.8 কেজি
5.বড়-ক্ষমতা সমন্বিত টুলবক্স জল ট্যাংক
প্লাস্টিকের জলের ট্যাঙ্ক, জলে ভরা 20L।
6. ইন্টিগ্রেটেড প্রোব হোল্ডার
সমস্ত প্রোবগুলি গাড়ির নীচে বন্ধ রয়েছে, যা এককভাবে তোলা বা সরানো যেতে পারে এবং প্রোবটি সরানো এবং আরও সুবিধাজনকভাবে প্রতিস্থাপন করা যেতে পারে।
7. ইন্ডাস্ট্রিয়াল থ্রি-প্রুফ ট্যাবলেট
ইন্ডাস্ট্রিয়াল থ্রি-প্রুফ টাচ স্ক্রিন ট্যাবলেট, ডাস্টপ্রুফ, ওয়াটারপ্রুফ এবং শকপ্রুফ।
8. যন্ত্র-নির্দিষ্ট ত্রুটি সনাক্তকরণ অ্যাপ্লিকেশন সফ্টওয়্যার
টাচ প্যানেলের অপারেটিং বৈশিষ্ট্যের জন্য, বিশেষভাবে ডিজাইন করা অ্যাপ্লিকেশন সফ্টওয়্যার ফাংশন নির্বাচন এবং পরামিতি সমন্বয় সহজ করে তোলে।
9. কম্পিউটারের ত্রুটি সনাক্তকরণ ডেটা প্লেব্যাক সফ্টওয়্যার
ডেটা প্লেব্যাকের গতি সামঞ্জস্যযোগ্য, বুদ্ধিমান প্লেব্যাক, ইভেন্ট স্ক্রীনিং, পরিসংখ্যান, ডেটা অনুসন্ধান, মুদ্রণ, রপ্তানি এবং অন্যান্য ফাংশন সমর্থন করে।
পরিশিষ্ট 1. বৈশিষ্ট্য এবং বৈশিষ্ট্য
- হোস্ট চেহারা কমপ্যাক্ট, বলিষ্ঠ এবং হালকা, এবংসমাবেশ এবং disassembly সহজ. ভাল পরিবেশগত অভিযোজনযোগ্যতা, কাজের পরিবেশের তাপমাত্রা -15 °C ~ 45 °C, ক্রমাগত কাজের সময় 8 ঘন্টার কম নয়, অ্যান্টি-ভাইব্রেশন এবং অ্যান্টি-হস্তক্ষেপ, সুরক্ষা গ্রেড IP65।
- হোস্টের একাধিক ত্রুটি সনাক্তকরণ চ্যানেল রয়েছে (একাধিক প্রোব বিভিন্ন কোণে সংযুক্ত হতে পারে), এবং অনুক্রমিক সময় ভাগ করে নেওয়ার চক্র কাজ করে।
- 0, 37 এবং 70 ডিগ্রি প্রোবগুলি রেলের প্রধান অংশগুলি সম্পূর্ণরূপে সনাক্ত করার জন্য ডিজাইন করা হয়েছে।
- হোস্ট গঠন "সার্ভার + ক্লায়েন্ট" আকারে। "সার্ভার" , হোস্ট (ইনপুট এবং প্রদর্শন ছাড়া), একটি 1-এন চ্যানেল আল্ট্রাসাউন্ড মডিউল; "ক্লায়েন্ট" হল অপারেশন টার্মিনাল (ইনপুট এবং প্রদর্শন), হোস্ট এবং ক্লায়েন্ট (অপারেশন টার্মিনাল) নেটওয়ার্ক যোগাযোগের জন্য তারযুক্ত নেটওয়ার্ক ল্যান (বা ওয়্যারলেস ওয়াইফাই) সংযোগের মাধ্যমে।
- নেতিবাচক বর্গ তরঙ্গ পালস উত্তেজনা মোড ট্রান্সমিটিং সার্কিট
- অ্যানালগ ফিল্টার হোস্ট সংকেত থেকে শব্দ অনুপাত বৃদ্ধি করে।
- চ্যানেল লাভ হল "বেসিক লাভ" + "ক্ষতিপূরণ লাভ" এর সংমিশ্রণ।
- সনাক্তকরণ পরিসীমা, উপাদান শব্দ বেগ, এবং নাড়ি স্থানান্তর স্বয়ংক্রিয়ভাবে নির্বাচিত রেল প্রকার অনুযায়ী সেট করা হয়.
- প্রচলিত অতিস্বনক মৌলিক পরামিতিগুলির ফাংশনগুলি ম্যানুয়ালি সামঞ্জস্যযোগ্য (সনাক্তকরণের পরিসীমা, উপাদান শব্দের বেগ, প্রোব জিরো পয়েন্ট, অগ্রণী প্রান্ত, কোণ, গেট শুরুর অবস্থান, প্রস্থ এবং স্তর ইত্যাদি)।
- প্রত্যাখ্যান ফাংশন সঙ্গে.
- চ্যানেলের পুনরাবৃত্তির ফ্রিকোয়েন্সি প্রতি চ্যানেলে 400 Hz এ স্থির করা হয়েছে।
- চ্যানেল প্রুফিং ফাংশন সঙ্গে.
- এটিতে A, B এবং A+B ডিসপ্লে ফাংশন রয়েছে।
- শব্দ এবং হালকা অ্যালার্ম ফাংশন সঙ্গে.
- ভয়েস প্রম্পট ফাংশন সহ।
- গাড়ী বাস্তবায়ন প্রক্রিয়া একটি overspeed সতর্কতা ফাংশন আছে.
- এটি অ্যালার্ম গেটে সর্বোচ্চ তরঙ্গের শব্দ পথ, অনুভূমিক এবং উল্লম্ব দূরত্ব স্বয়ংক্রিয়ভাবে পরিমাপ করার কাজ করে।
- এটিতে মার্কিং ফাংশন রয়েছে (আঘাত, ট্র্যাক নম্বর, গাড়ির অগ্রিম, পিছনে টানুন, ইত্যাদি)।
- অন্তর্নির্মিত ক্ষতিপূরণ কার্ভ ফাংশন, বক্ররেখা সম্পাদনা করা যেতে পারে (নতুন, পরিবর্তিত, মুছে ফেলা)।
- অ্যালার্ম ভলিউম এবং ফ্রিকোয়েন্সি প্রতিটি চ্যানেলের জন্য সামঞ্জস্য করা যেতে পারে।
- সনাক্তকরণ প্রোব কাপলিং ব্যর্থতা ফাংশন সঙ্গে.
- চ্যানেল গেট, ওয়েভফর্ম, অ্যালার্ম ইঙ্গিত, প্রোবের দিক নির্দেশনা, প্রোব অ্যাঙ্গেল ইঙ্গিত, বি ডিসপ্লে চ্যানেল রঙ কাস্টমাইজেশন ফাংশন।
- ডিসপ্লে ইন্টারফেস ব্যাকগ্রাউন্ড কালার কাস্টমাইজেশন ফাংশন সহ।
- ব্যবহারকারী অতিরিক্ত কাজের প্যারামিটার কাস্টমাইজ করতে পারেন।
- ত্রুটি সনাক্তকরণ সম্পূর্ণ রেকর্ড ফাংশন
- ত্রুটি সনাক্তকরণ ডেটা ম্যানেজমেন্ট ফাংশন (সংরক্ষণ, মুছুন, প্রত্যাহার, প্লেব্যাক, রপ্তানি)।
- হোস্ট এবং অপারেশন টার্মিনাল সফ্টওয়্যার একটি বহিরাগত USB ফ্ল্যাশ ড্রাইভ মাধ্যমে আপগ্রেড করা যেতে পারে.
- টাচ স্ক্রিন অপারেশন ইনপুট ফাংশন সহ, বাহ্যিক ব্লুটুথ কীবোর্ড সংযুক্ত করা যেতে পারে।
- জিপিএস অবস্থান তথ্য ফাংশন সঙ্গে.
- তাত্ক্ষণিক গতি প্রদর্শন সহ।
- মাইলেজ প্রুফিং ফাংশন সহ।
- এটি একটি পাঞ্চিং ফাংশন আছে.
- ওয়েভফর্ম ফ্রিজ ফাংশন।
- নেটওয়ার্ক যোগাযোগ (অপারেটিং টার্মিনালের সাথে সংযুক্ত)
- আপনার কম্পিউটারে ডেটা প্লে ব্যাক করুন
- যন্ত্র সফ্টওয়্যার অপারেশন প্রদর্শন ফাংশন সহ, যন্ত্র ব্যবহারকারী প্রশিক্ষণের জন্য ব্যবহার করা যেতে পারে
