HV1800F-LED ভ্যাকুয়াম বক্স লিক পরীক্ষক LED লাইট 60kPa ভ্যাকুয়াম ডিগ্রী 800mm সনাক্তকরণ দৈর্ঘ্য ট্যাঙ্ক নীচে বাট ল্যাপ ওয়েল্ড লিক ডিটেক্টর

HV1800F-LED ভ্যাকুয়াম বক্স লিক পরীক্ষক LED লাইট 60kPa ভ্যাকুয়াম ডিগ্রী 800mm সনাক্তকরণ দৈর্ঘ্য ট্যাঙ্ক নীচে বাট ল্যাপ ওয়েল্ড লিক ডিটেক্টর

1.   পণ্য পরিচিতি

ভ্যাকুয়াম বক্স ফুটো সনাক্তকরণ একটি সাধারণভাবে ব্যবহৃত পদ্ধতি, যেমন ট্যাঙ্কের নীচের ঢালাই এবং চাপ জাহাজের জোড় ফুটো সনাক্তকরণ। বর্তমানে, বাজারে ভ্যাকুয়াম বক্সের জ্যামিতিক আকার মোটামুটি: প্রস্থ প্রায় 200 মিমি, দৈর্ঘ্য প্রায় 600 মিমি, উচ্চতা প্রায় 300 মিমি এবং ওজন 5 কেজি থেকে 10 কেজি পর্যন্ত। ব্যবহারের পদ্ধতি হল ভ্যাকুয়াম বক্সটিকে শনাক্ত করার অবস্থানে বাকল করা, ভ্যাকুয়াম বক্সের প্রান্ত এবং পরীক্ষিত বস্তুর মধ্যবর্তী সীলটি অক্ষত আছে তা নিশ্চিত করার জন্য পরিদর্শক ভ্যাকুয়াম বক্সে একটি নির্দিষ্ট চাপ প্রয়োগ করার জন্য নিচে ক্রুচ করে, এবং তারপর ভ্যাকুয়াম পাম্পটি বাক্সের অভ্যন্তরে ভ্যাকুয়াম করে, যখন ভ্যাকুয়াম বক্সের মান স্পিড ডিগ্রীতে ভ্যাকুয়াম ডিগ্রীতে চাপের মান পৌঁছে যায়। আপনি ভ্যাকুয়াম বক্সের স্বচ্ছ উইন্ডো থেকে সনাক্ত করা অবস্থানে ফুটো আছে কিনা তা পরীক্ষা করতে পারেন। সনাক্তকরণ সম্পন্ন হওয়ার পরে, বাক্সের ভিতরে বায়ু দিয়ে পূরণ করতে ইনটেক ভালভটি খুলুন। বাক্সে নেতিবাচক চাপ শূন্য হওয়ার পরে, পরিদর্শক সনাক্তকরণের জন্য ভ্যাকুয়াম বাক্সটিকে পরবর্তী সনাক্তকরণ অবস্থানে নিয়ে যেতে পারেন।

কারণ ভ্যাকুয়াম বক্সের বাক্সের একটি নির্দিষ্ট ওজন আছে, যদি পরীক্ষিত ঢালাইয়ের সংখ্যা বড় হয়, যেমন কয়েক হাজার মিটার লম্বা ওয়েল্ড, তাহলে পরিদর্শকরা হাজার হাজার বার স্কোয়াট করে দাঁড়াবে এবং ভ্যাকুয়াম বক্সটিকে দীর্ঘ সময়ের জন্য সরাতে হবে, পরিদর্শকরাও প্রচুর শারীরিক শক্তি ব্যয় করবেন; অবস্থান সনাক্তকরণের সমাপ্তির কারণে, সনাক্তকারী কর্মীদের ক্রাউচিং, চাপ, দাঁড়ানো, বারবার সরানো কাজ করতে হবে, তাই এটি অনেক সময় বিলম্ব করবে, দক্ষতা খুব কম; উপরন্তু, যদি সিল টাইট না হয়, পরিদর্শকদের প্রচুর পরিশ্রম করতে হয়, এমনকি ভ্যাকুয়াম বক্সে চাপ দেওয়ার জন্য হাঁটু গেড়ে বসেন এবং কখনও কখনও পুরানো কাপড় বা জল এবং অন্যান্য জিনিস দিয়ে দাগযুক্ত পুরানো কাপড় ব্যবহার করেন, সিলিং নিশ্চিত করার জন্য বাক্সটিকে ঘিরে রাখা হয়, যা সময়সাপেক্ষ এবং শ্রমসাধ্যও বটে।

বড় ফিললেট ওয়েল্ডের ফুটো সনাক্ত করা আরও কঠিন। ভ্যাকুয়াম বক্স এবং ট্যাঙ্কের প্রাচীর এবং ট্যাঙ্কের নীচের মধ্যে একটি ভাল সীলমোহর নিশ্চিত করার জন্য, পরিদর্শককে অবশ্যই ভ্যাকুয়াম বাক্সে উল্লম্ব এবং অনুভূমিক উভয় দিকেই একটি দুর্দান্ত শক্তি প্রয়োগ করতে হবে। যাইহোক, যেহেতু ইন্সপেক্টর একটি উঁচু প্রাচীরের মুখোমুখি এবং সনাক্তকরণের অবস্থানটি খুব নিচু কোণে হয়, তাই পরিদর্শক এই অবস্থানে ভ্যাকুয়াম বক্সটিকে ধরে রাখেন না বা ধরতে পারেন না। এটি তাদের খুব শক্তিশালী করে তোলে, তাই চেম্বারের প্রান্তগুলি সিল করার জন্য অনেক সময় এবং প্রচেষ্টা নষ্ট হয়।

উপরের সমস্যাগুলি সমাধান করার জন্য, আমাদের সংস্থা দুটি ধরণের ঢালাই সিম ফুটো সনাক্তকরণ বাক্স তৈরি করেছে, যা ট্যাঙ্কের নীচের ঢালাই সিম ফুটো সনাক্তকরণকে আরও সহজ এবং দক্ষ করে তোলে।

2. প্রযুক্তিগত পরামিতি

2. সোজা ঢালাই ভ্যাকুয়াম বক্সের বৈশিষ্ট্য

1) নীচে একটি হাঁটার চাকা সঙ্গে ইনস্টল করা হয়, এবং বসন্ত হাঁটা চাকা উপরে. যখন ভ্যাকুয়াম পাম্প করা হয় না, তখন ভ্যাকুয়াম বাক্সের নীচে সিলিং স্পঞ্জটি মাটি থেকে প্রায় 10 মিমি উচ্চতা নিশ্চিত করা হয়। পরিদর্শন কর্মীরা সহজে ভ্যাকুয়াম বক্সটিকে ঠেলে ঠেলে না বাঁকিয়ে হেঁটে যেতে এবং নিচের দিকে বাঁকানোর জন্য, এবং অপারেশনটি সুবিধাজনক এবং দ্রুত পায়ের সাথে বাঁকানো যায়।

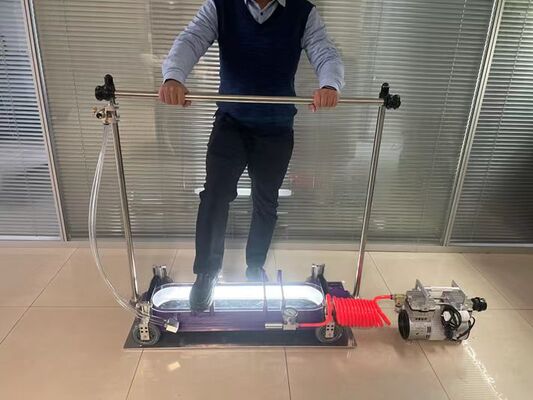

2) লিক সনাক্তকরণে, পরিদর্শক ভ্যাকুয়াম বাক্সের উপর দাঁড়িয়ে থাকে এবং সিল করার উদ্দেশ্য অর্জনের জন্য সিলিং স্পঞ্জকে বিকৃত করতে পরিদর্শকের নিজস্ব মাধ্যাকর্ষণের উপর নির্ভর করে। সিল করার গতি দ্রুত এবং দক্ষতা বেশি, এবং এক পর্যায়ে লিক সনাক্তকরণ সম্পূর্ণ করতে এটি মাত্র 20 সেকেন্ড সময় নেয়

3) ভ্যাকুয়াম বক্স একটি অক্জিলিয়ারী রড দিয়ে সজ্জিত, যা ভ্যাকুয়াম বক্সটিকে হাঁটার জন্য ধাক্কা দিতে ব্যবহার করা যেতে পারে; পরিদর্শন কর্মীদের নিরাপত্তা নিশ্চিত করার জন্য যখন তারা ভ্যাকুয়াম বক্সে দাঁড়ায় তখন এটি পরিদর্শন কর্মীদের জন্য আর্মরেস্ট; আর্মরেস্টটি একটি এয়ার ইনটেক ভালভ দিয়েও সজ্জিত, এবং সনাক্তকারী কর্মীরা কোমর ফ্ল্যাপ করার প্রয়োজন ছাড়াই আসল ভ্যাকুয়াম বক্সের চাপ ত্রাণ কাজটি সম্পূর্ণ করতে পারে

4) ভ্যাকুয়াম গেজ এবং নিরাপত্তা ভালভ বাক্সে ইনস্টল করা আছে। ভ্যাকুয়াম সেট মান পর্যন্ত পৌঁছালে, নিরাপত্তা ভালভ ভ্যাকুয়াম বক্সে ভ্যাকুয়ামকে সেট ধ্রুবক মান রাখতে লাফ দেবে, যাতে ঘনঘন ভ্যাকুয়াম পাম্প বন্ধ করার প্রয়োজন না হয়, সময় বাঁচায় এবং পরিদর্শন গতি বাড়ে।

5) ভ্যাকুয়াম বক্স ব্যবহার করে, ডিটেক্টর শুধুমাত্র একটি খাড়া অবস্থানে ফুটো সনাক্তকরণের কাজটি সম্পূর্ণ করতে পারে, যা ডিটেক্টরের শ্রমের তীব্রতা, বিশেষ করে কোমরের শ্রমের তীব্রতাকে ব্যাপকভাবে হ্রাস করে।

3. ফিললেট জোড় ভ্যাকুয়াম বক্সের বৈশিষ্ট্য

1) পাশটি হাঁটার চাকা দিয়ে সজ্জিত, যা ভ্যাকুয়াম বক্সকে হাঁটার জন্য ধাক্কা দিতে পারে; এজ আঠালো সিলিং স্পঞ্জ, একটি গাইড রেলের উভয় পাশে মাউন্ট করা, গাইড রেলের প্রতিটি পাশে একটি মাইক্রো পুশ রড মোটর (19 কেজির একক মোটর থ্রাস্ট) এবং একটি ইলেক্ট্রোম্যাগনেট (80 কেজির একক সাকশন)

2) যখন শক্তিযুক্ত হয়, এটি বল প্রয়োগের জন্য একটি নির্দিষ্ট বিন্দু হিসাবে ট্যাঙ্কের প্রাচীরের উপর শোষিত হয়, যা ট্যাঙ্কের প্রাচীরের উপর পুশরোড মোটরের এক প্রান্ত ঠিক করার সমতুল্য। পরিদর্শনের সময়, পুশ রড মোটর ভ্যাকুয়াম বক্সটিকে ট্যাঙ্কের প্রাচীরের দিকে এগিয়ে নিয়ে যাবে, এইভাবে ভ্যাকুয়াম বক্সের সীলমোহর নিশ্চিত করতে সিলিং স্পঞ্জকে সংকুচিত করবে।

3) অকার্যকর বাক্স ব্যবহার করে, সিল করার গতি দ্রুত, দক্ষতা বেশি, এবং একটি বিন্দুর ফুটো সনাক্তকরণে প্রায় 20 সেকেন্ড সময় লাগে

4) সোজা জোড় ভ্যাকুয়াম বক্সের মতোই, সহায়ক রডটি একটি এয়ার ইনটেক ভালভের সাথে ইনস্টল করা হয়, ইলেক্ট্রোম্যাগনেট এবং পুশ রড মোটর কন্ট্রোল সুইচ ছাড়াও, বাক্সটি একটি ভ্যাকুয়াম মিটার এবং সুরক্ষা ভালভের সাথে ইনস্টল করা হয়, যখন ভ্যাকুয়াম ডিগ্রী সেট মান পর্যন্ত পৌঁছায়, তখন নিরাপত্তা ভালভটি রক্ষণাবেক্ষণ শুরু হয়, যাতে বক্সটি সেট করা হয়। ধ্রুবক মান, যাতে ঘন ঘন ভ্যাকুয়াম পাম্প বন্ধ করার প্রয়োজন হয় না, সময় বাঁচানো যায় এবং পরিদর্শনের গতি বাড়ানো যায়

3. প্রযুক্তিগত পরামিতি প্রয়োজনীয়তা:

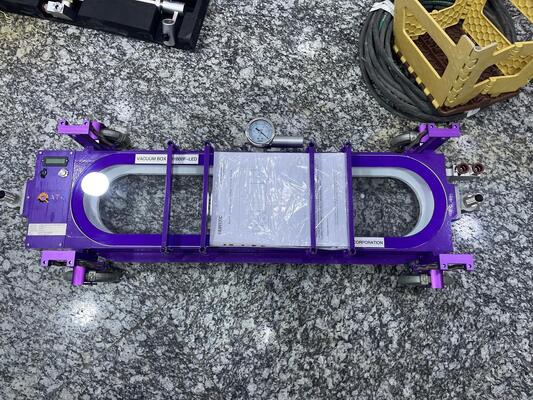

3.1 ভ্যাকুয়াম বক্সHV1800F-LEDল্যাপ এবং বাট ঝালাই পরীক্ষার জন্য

3.1.1 ভ্যাকুয়াম ডিগ্রী: 60kPa কম নয়;

3.1.2 ঢালাই সনাক্তকরণ দৈর্ঘ্য: 800 মিমি কম নয়;

3.1.3 ঢালাইয়ের প্রকারগুলি পরীক্ষা করুন: ট্যাঙ্কের নীচে ল্যাপ এবং বাট ঝালাই;

3.1.4 ট্যাঙ্কের ব্যাসের প্রয়োজনীয়তা: ট্যাঙ্কের সমস্ত ব্যাসের জন্য প্রয়োগ করা যেতে পারে;

★3.1.5 অপারেশন মোড: পরিদর্শন কর্মীরা দাঁড়িয়ে পুরো অপারেশন সম্পূর্ণ করতে পারেন;

★3.1.6 আলোর ব্যবস্থা: ভ্যাকুয়াম বাক্সে LED আলোর ব্যবস্থা;

3.1.7 লাইটিং সিস্টেম পাওয়ার সাপ্লাই: বিল্ট-ইন 3Wh লিথিয়াম ব্যাটারি, পাওয়ার সাপ্লাই সময় 16 ঘন্টার কম নয়;

★3.1.8 চলমান চাকা: ভ্যাকুয়াম বক্সে 4টি চলমান চাকা রয়েছে, স্প্রিং সহ 4টি চলন্ত চাকা উত্তোলন করা যেতে পারে, ভ্যাকুয়াম বক্সটিকে হাঁটার জন্য ধাক্কা দিতে পারে;

★3.1.9 সহায়ক রড: অক্জিলিয়ারী রডে চাপ ত্রাণ ভালভ ইনস্টল করা আছে এবং সনাক্তকারী কর্মীরা যখন স্বাভাবিকভাবে দাঁড়ায় তখন চাপ ত্রাণ ভালভ পরিবর্তন করতে পারে।

★3.1.10 প্রান্ত সিলিং উপাদান, উচ্চ ঘনত্ব স্পঞ্জ

3.3 ভ্যাকুয়াম পাম্প

3.3.1 ভোল্টেজ: 220V 50/60Hz;

3.3.2 নকশা চাপ: 92kPa;

3.3.3 পাম্পের ধরন: ফ্যান সহ বৈদ্যুতিক ভ্যাকুয়াম পাম্প;

3.3.4 প্রবাহের হার: 200L/মিনিট;

3.3.5 ওজন: 10.5 কেজির বেশি নয়;

3.3.6 পাওয়ার: 450w এর বেশি নয়।

3.3.7 মেশিনের শব্দ:≤58db

4. কনফিগারেশন প্রয়োজনীয়তা

4.1 ভ্যাকুয়াম পাম্প: 1 পিসি

4.2 ল্যাপ এবং বাট ওয়েল্ড ভ্যাকুয়াম বক্স: 1 সেট

4.3 ফিলেট ওয়েল্ড বক্স: 1 সেট

4.4 নরম বায়ু পাইপ: 1 সেট

4.5 ভ্যাকুয়াম পাম্প পাওয়ার সাপ্লাই ব্যাটারি: 1 পিসি

4.6 ম্যানুয়াল: 1 কপি;

4.7 শিপিং বাক্স: 3pcs

ঐচ্ছিক রোবট:

রিমোট কন্ট্রোল রোবট

1 ড্রাইভ মোটর: 2X200W স্থায়ী চুম্বক সিঙ্ক্রোনাস সার্ভিস মোটর;

2 মোটর ব্রেকিং, মোটর পার্কিং;

3 সুরক্ষা গ্রেড IP44;

4 রিমোট কন্ট্রোল দূরত্ব: 100 মিটার;

5 অপারেটিং গতি: 0-5 কিমি/ঘন্টা;

6 লিথিয়াম ব্যাটারি পাওয়ার সাপ্লাই, 3-4 ঘন্টা;

7 রেঞ্জ (খালি লোড): 20 কিলোমিটার
