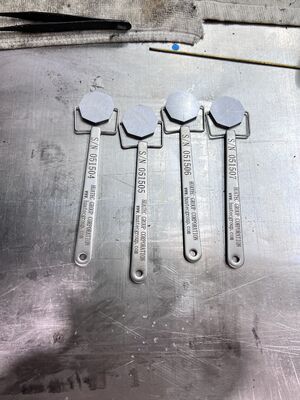

অষ্টাঙ্গিক পাই গ্যাজ চৌম্বক ক্ষেত্র সূচক স্ট্যান্ডার্ড অষ্টাঙ্গিক প্যাটার্ন এমপিআই চৌম্বকীয় কণা পরিদর্শন ক্ষেত্র পরীক্ষার টুকরা

সংক্ষিপ্তসার:

চৌম্বক ক্ষেত্রের সূচকটি চীনের স্ট্যান্ডার্ড "স্টিলের চাপ জাহাজের চৌম্বকীয় কণা পরিদর্শন" এবং "চাপ জাহাজের ফোরিংয়ের চৌম্বকীয় কণা পরিদর্শন" এর উপর ভিত্তি করে।আমেরিকান মেটাল টেস্টিং সোসাইটির স্ট্যান্ডার্ড এএসটিএমই 709 চৌম্বকীয় গুঁড়া পরিদর্শন পদ্ধতি এবং এএসটিএমএ 275 ইস্পাত জালিয়াতি চৌম্বকীয় গুঁড়া পরিদর্শন পদ্ধতি এবং জেবি 3965-85, JB4730-94, চিত্র 11-9 স্ট্যান্ডার্ড ডিজাইন উত্পাদন। অতএব, এটি শুধুমাত্র চাপের পাত্রে নয়, সাধারণ যান্ত্রিক পণ্যগুলির জন্যও উপযুক্ত।এটি চৌম্বকীয় কণা পরিদর্শন জন্য একটি ভাল হাতিয়ারএটি ত্রুটি সনাক্তকরণ সরঞ্জাম, চৌম্বকীয় গুঁড়ো সাসপেনশন, এবং অপারেশন পদ্ধতি উপযুক্ত কিনা তা বিস্তৃত কর্মক্ষমতা পরীক্ষা করতে পারে।আমরা সহজেই এটি ব্যবহার করতে পারেন প্রতিফলিত করার জন্য তীব্রতা এবং দিক চৌম্বকীয় ক্ষেত্রের মধ্যে চৌম্বকীয় অঞ্চলে.

ব্যবহার

1. টাইপ 1 চৌম্বক ক্ষেত্রের সূচক ব্যবহার করার সময়, হ্যান্ডেলটি হাতে ধরে রাখা হয়, তামার পৃষ্ঠটি উপরে থাকে এবং আট লাইন পৃষ্ঠটি ওয়ার্কপিসে সংযুক্ত থাকে।হ্যান্ডেল 2 টাইপ চৌম্বক ক্ষেত্র সূচক সঙ্গে হাত দিয়ে ধরা হয়, যাতে চৌম্বকীয় ক্ষেত্রের সূচকটির যে কোনও দিকটি ওয়ার্কপিসে সংযুক্ত করা যায়।

2. 1 এবং 2 প্রকারের চৌম্বকীয় ক্ষেত্রের সূচক ধারাবাহিক পদ্ধতি, যখন চৌম্বকীয় গুঁড়া বা চৌম্বকীয় সাসপেনশন স্প্রে করা হয়, যখন চৌম্বকীয় সূচক পৃষ্ঠ পরিষ্কার চৌম্বকীয় চিহ্নিত লাইন প্রদর্শিত হয়,এটা দেখায় যে চৌম্বকীয় প্রভাব তৈরি হয়েছেযখন চৌম্বকীয় সূচকটি চৌম্বকীয় চিহ্ন তৈরি করে না বা প্রয়োজনীয় দিকের চৌম্বকীয় চিহ্ন তৈরি করে না, তখন চৌম্বকীকরণের পদ্ধতিটি সামঞ্জস্য করা উচিত।

3. 3 ধরনের চৌম্বক ক্ষেত্র সূচক পশ্চিম জার্মানি অনুকরণ করা হয়. এটা শুধুমাত্র ত্রুটি সনাক্তকরণ সরঞ্জাম পরিদর্শন করতে পারেন না,কিন্তু এছাড়াও ব্যাপক কর্মক্ষমতা এবং চুম্বকীয় কণা স্থগিতাদেশ সঠিক অপারেশন পদ্ধতি পরীক্ষা. এটি চৌম্বকীয় অঞ্চলে চৌম্বক ক্ষেত্রের তীব্রতা এবং দিক প্রতিফলিত করতে সুবিধাজনকভাবে ব্যবহার করা যেতে পারে। কভার এবং নরম লোহা মধ্যে দূরত্ব সামঞ্জস্য করা যেতে পারে,এবং কাছাকাছি পৃষ্ঠ ত্রুটি কবর গভীরতা সীমানা মান পর্যবেক্ষণ করা যেতে পারে এবং একটি নির্দিষ্ট চৌম্বক ক্ষেত্র মান পর্যবেক্ষণ.

4. চৌম্বকীয় ক্ষেত্রের সূচকটি একটি সমতল, কোনও অবশিষ্ট চৌম্বকীয় ঢালাই রিংয়ের সমন্বয়ে গঠিত। এটি একটি সিলিন্ডারিকাল নরম লোহা দিয়ে সজ্জিত যা 4 টি অংশ নিয়ে গঠিত।এই 4 অংশগুলি nonmagnetized ফাঁক দ্বারা একে অপরের থেকে পৃথক করা হয়, দুটি উল্লম্ব জয়েন্ট গঠন করে, এবং সিলিন্ডারিকাল নরম লোহার উপর একটি ঢাকনা। ঘূর্ণনকারী কভারটির পিচটি 0.5 মিমি, প্রতি 90 ডিগ্রি ঘূর্ণন প্রতি 1, 2, 3, 4 অক্ষর সহ।একটি পাতলা পিতল সমতল কভার উপর আচ্ছাদিত করা হয়ঢাকনা এবং নরম লোহার সিলিন্ডারের মধ্যে দূরত্ব সামঞ্জস্য করার জন্য কভার প্লেনটি সামঞ্জস্য করা যেতে পারে।

5যখন আপনি একটি চৌম্বকীয় workpiece উপর ডিভাইস চেক, সেখানে চৌম্বকীয় শক্তি লাইন একটি অংশ নরম লোহা কলাম মধ্য দিয়ে পাস হয়।যদি চৌম্বকীয় গুঁড়া এবং চৌম্বকীয় সাসপেনশন বিচ্ছিন্ন হয়, একটি সংশ্লিষ্ট ফাঁক কভার মধ্যে ফাটল চৌম্বক ক্ষেত্রের দিক অনুযায়ী প্রদর্শিত হয়। ঢাকনা 360 ডিগ্রী ঘোরান, অর্থাৎ, ঢাকনা নরম লোহা সিলিন্ডার থেকে 0.5mm দূরে হয়,ক্যাপটি ঘোরানো চালিয়ে যান এবং ক্যাপ এবং নরম লোহার মধ্যে দূরত্ব বৃদ্ধি করুন। যদি চৌম্বকীয় কণা প্রদর্শনটি অদৃশ্য না হয়।চৌম্বকীয় ক্ষেত্রের দিকনির্দেশনা নির্ধারণ করার জন্য, চৌম্বক ক্ষেত্রের সূচকটি ধীরে ধীরে ঘোরানো যেতে পারে যতক্ষণ না ফাটল প্রদর্শনটি সবচেয়ে সুস্পষ্ট ডিগ্রিতে পৌঁছে যায় এবং চৌম্বক ক্ষেত্রটি এই অবস্থানে উল্লম্ব দিকের হয়।
