HXRF-QP880 ফুল স্পেকট্রাম অপটিক্যাল ইমিশন স্পেকট্রোমিটার 160-580nm সিএমওএস ডিটেক্টর ফাউন্ড্রি ধাতুবিদ্যার জন্য ধাতব খাদ উপাদান বিশ্লেষক
1.যন্ত্রের সারসংক্ষেপ
HXRF-QP880 ফুল স্পেকট্রাম অপটিক্যাল ইমিশন স্পেকট্রোমিটার ডিজাইন এবং উত্পাদন প্রযুক্তির আন্তর্জাতিক মান গ্রহণ করে।এটি জাপানের হামামাতসু কোম্পানির সবচেয়ে উন্নত সিএমওএস সিগন্যাল অধিগ্রহণ ডিভাইস ব্যবহার করে।প্রতিটি সিএমওএস আলাদাভাবে স্পার্কের সংখ্যা সেট করতে পারে। এটি ভ্যাকুয়াম লাইট চেম্বার ডিজাইন এবং সম্পূর্ণ ডিজিটাল উত্তেজনার আলোর উৎস গ্রহণ করে।এই সিএমওএস স্পেকট্রোমিটারে কেবল সিসিডি স্পেকট্রোমিটারের পূর্ণ বর্ণালী বৈশিষ্ট্য নেই তবে পিএমটি স্পেকট্রোমিটারের সুবিধা রয়েছে যা অ-ধাতব উপাদানের জন্য খুব কম সনাক্তকরণের সীমা রয়েছে. পুরো মেশিনের নকশা যুক্তিসঙ্গত। এটিতে সহজ অপারেশন, উচ্চ নির্ভুলতার পরীক্ষার ফলাফল, দীর্ঘমেয়াদী স্থিতিশীলতা ইত্যাদির মতো অনেক সুবিধা রয়েছে
১)প্রধান প্রযুক্তিগত পরামিতি
|
অ্যাপ্লিকেশন ক্ষেত্র
|
ধাতুবিদ্যা, ফাউন্ড্রি, যন্ত্রপাতি, বৈজ্ঞানিক গবেষণা, পণ্য পরিদর্শন, অটোমোবাইল, পেট্রোকেমিক্যাল, জাহাজ নির্মাণ, বিদ্যুৎ শক্তি, বিমান, পারমাণবিক শক্তি, ধাতু এবং নন-ফেরো ধাতু smelting,প্রক্রিয়াকরণ ও পুনর্ব্যবহার শিল্প.
|
|
বিশ্লেষণ ম্যাট্রিক্স
|
Fe, Al, Cu, Zn, Ni, Mg, Pb ইত্যাদি
|
|
অপটিক্যাল সিস্টেম
|
প্যারা-রুংজ-রোল্যান্ড সার্কুলার ফুল স্পেকট্রাল ভ্যাকুয়াম অপটিক্যাল সিস্টেম
|
|
তরঙ্গদৈর্ঘ্যের পরিসীমা
|
১৬০-৫৮০ এনএম
|
|
গ্রিটিং ফোকাল দৈর্ঘ্য
|
৪১০ মিমি
|
|
ডিটেক্টর
|
উচ্চ পারফরম্যান্স সিএমওএস অ্যারে
|
|
আলোর উৎস প্রকার
|
ডিজিটাল আলোর উৎস, উচ্চ শক্তির প্রি-কম্বোশন প্রযুক্তি।
|
|
স্রাব ফ্রিকোয়েন্সি
|
১০০-১০০০ হার্জ
|
|
স্রাব বর্তমান
|
সর্বোচ্চ ৪০০ এ
|
|
কর্মক্ষমতা
|
AC220V 50/60Hz 1200W
|
|
বিশ্লেষণের সময়
|
নমুনার ধরন অনুযায়ী, সাধারণত ২০ এর মধ্যে হয়।
|
|
ইলেক্ট্রোডের ধরন
|
টংস্টেন স্প্রে ইলেক্ট্রোড
|
|
বিশ্লেষণগত ফাঁক
|
৪ মিমি
|
|
অন্যান্য কাজ
|
তাপমাত্রা, সফটওয়্যার স্বয়ংক্রিয় নিয়ন্ত্রণ চাপ, যোগাযোগ পর্যবেক্ষণ.
|
২)প্রধান প্রযুক্তিগত বৈশিষ্ট্য
|
উচ্চ পারফরম্যান্স অপটিক্যাল সিস্টেম
|
The arc flame generated by the excitation of optical system is directly introduced into the vacuum optical chamber by the lens which realizes the optical path through and effectively reduces the loss of the optical path.
|
|
উচ্চ নির্ভুলতার সিএমওএস ডিটেক্টর সি, পি, এস, এ, বি, এন এবং সমস্ত ধরণের ধাতব উপাদানগুলির মতো ধাতব নয় এমন উপাদানগুলি সঠিকভাবে পরিমাপ করতে পারে।
|
|
পরীক্ষার ফলাফল সঠিক, পুনরুত্পাদনযোগ্য এবং দীর্ঘমেয়াদী স্থিতিশীল।
|
|
স্বয়ংক্রিয় অপটিক্যাল পাথ ক্যালিব্রেশন
|
স্বয়ংক্রিয় অপটিক্যাল পথ ক্যালিব্রেশন. অপটিক্যাল সিস্টেম স্বয়ংক্রিয় বর্ণালী লাইন স্ক্যানিং গ্রহণের সঠিকতা নিশ্চিত এবং ক্লান্তিকর পিক স্ক্যানিং কাজ নির্মূল করার জন্য।
|
|
যন্ত্রটি স্বয়ংক্রিয়ভাবে একটি নির্দিষ্ট বর্ণালী রেখা চিহ্নিত করে এবং এটি মূল স্টোরেজ লাইনের সাথে তুলনা করে, ড্রিফট অবস্থান নির্ধারণ করে,এবং পরিমাপের জন্য বিশ্লেষণমূলক লাইন বর্তমান পিক্সেল অবস্থান খুঁজে বের করে.
|
|
প্লাগড লেন্সের নকশা
|
ভ্যাকুয়াম অপটিক্যাল সিস্টেমটি অনন্য ইনসিডেন্ট উইন্ডো এবং ভ্যাকুয়াম বিচ্ছিন্নতা গ্রহণ করে যা ভ্যাকুয়াম সিস্টেমের কাজের অবস্থায় পরিচালিত হতে পারে।অপটিক্যাল লেন্স একটি প্লাগ লেন্স গঠন গ্রহণ যা দৈনন্দিন পরিষ্কার এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক.
|
|
ওপেন স্পার্ক টেবিল
|
উন্মুক্ত স্পার্ক টেবিলের নমনীয় নমুনা ক্ল্যাম্প ডিজাইনটি গ্রাহকের সাইটে বিভিন্ন আকার এবং আকারের নমুনা বিশ্লেষণের জন্য ডিজাইন করা হয়েছে।
|
|
একটি ছোট নমুনা ক্ল্যাম্প ব্যবহার করে তারের সর্বনিম্ন বিশ্লেষণ 3 মিমি পৌঁছতে পারে।
|
|
জেট ইলেক্ট্রোড প্রযুক্তি
|
বিশ্বের সবচেয়ে উন্নত স্প্রে ইলেকট্রোড প্রযুক্তি ব্যবহার করে এবং টংস্টেন ইলেকট্রোড ব্যবহার করে, উত্তেজিত অবস্থায় ইলেকট্রোডের চারপাশে আর্গন জেট প্রবাহ গঠিত হবে।সুতরাং উত্তেজনার পয়েন্ট উত্তেজনার প্রক্রিয়ার সময় বাইরের বাতাসের সাথে যোগাযোগ করা হবে না এবং উত্তেজনার নির্ভুলতা উন্নত করা হবে.
|
|
একটি অনন্য আর্গন গ্যাস ডিজাইনের মাধ্যমে, আর্গন গ্যাসের খরচ ব্যাপকভাবে হ্রাস করুন এবং গ্রাহকের খরচ বাঁচান।
|
|
ইন্টিগ্রেটেড গ্যাস পাথ মডিউল
|
এয়ার পাথ সিস্টেমটি গ্যাস পাথ মডিউলের রক্ষণাবেক্ষণ মুক্ত নকশা গ্রহণ করে, বৈদ্যুতিন ভালভ এবং প্রবাহ মিটার পরিবর্তে।ইলেক্ট্রোডের স্ব-ফুঁ ফাংশন উত্তেজনার জন্য একটি ভাল পরিবেশ তৈরি করে.
|
|
ডিজিটাল উত্তেজনার আলোর উৎস
|
ডিজিটাল উত্তেজনার আলোর উৎস বিশ্বের সবচেয়ে উন্নত প্লাজমা উত্তেজনার আলোর উৎস গ্রহণ করে। সুপার স্থিতিশীল শক্তি আর্গন পরিবেশে নমুনা উদ্দীপিত করতে মুক্তি পায়।
|
|
নমুনা প্লাজমার অতি-উচ্চ রেজোলিউশন এবং উচ্চ স্থিতিশীল আউটপুট নিশ্চিত করতে পূর্ণ ডিজিটাল উত্তেজনার পালস ব্যবহার করা হয়।
|
|
বিভিন্ন উপকরণের উত্তেজনার প্রয়োজনীয়তা পূরণের জন্য আলোর উত্সের পরামিতিগুলি নির্বিচারে সামঞ্জস্য করা যেতে পারে।
|
|
উচ্চ গতির তথ্য সংগ্রহ
|
উপকরণটি উচ্চ-কার্যকারিতা সিএমওএস ডিটেক্টর গ্রহণ করে এবং প্রতিটি সিএমওএসের ডেটা সংগ্রহ এবং বিশ্লেষণের কার্যকারিতা রয়েছে।এটি স্বয়ংক্রিয়ভাবে পর্যবেক্ষণ এবং তাপমাত্রা মত মডিউল অপারেটিং অবস্থা নিয়ন্ত্রণ করতে পারেন, ভ্যাকুয়াম, আর্গন চাপ, আলোর উৎস, উত্তেজনার চেম্বার ইত্যাদি
|
|
ইথারনেট ডেটা ট্রান্সমিশন
|
ইথারনেট কার্ড এবং TCP/IP প্রোটোকল কম্পিউটার এবং স্পেকট্রোমিটারের মধ্যে ব্যবহার করা হয় যাতে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ এবং অপটিক্যাল ফাইবারের বয়স বৃদ্ধির অসুবিধা এড়ানো যায়।কম্পিউটার এবং প্রিন্টার সম্পূর্ণরূপে বহিরাগত যা আপগ্রেড এবং প্রতিস্থাপন সুবিধাজনক.
|
|
রিমোট থেকে যন্ত্রের অবস্থা, মাল্টি-চ্যানেল কন্ট্রোল সিস্টেম এবং সমস্ত যন্ত্রের পরামিতি পর্যবেক্ষণ করুন।
|
|
প্রিফ্যাব্রিকেটেড ওয়ার্কিং কার্ভ
|
স্ট্যান্ডার্ড লাইব্রেরির বিভিন্ন উপকরণ এবং গ্রেডের সাথে, কারখানাটি বিতরণের আগে প্রিফ্যাব্রিকেটেড কাজের বক্ররেখা যা ইনস্টলেশন এবং সময়মত উত্পাদন করার জন্য কমিশন করার জন্য সুবিধাজনক।
|
|
বিশ্লেষণ প্রোগ্রাম ধাতু এবং উপাদান অনুযায়ী ভিন্ন হবে। যন্ত্রের উত্তেজনা এবং পরীক্ষার পরামিতি বিতরণ করার আগে ভাল সামঞ্জস্য করা হয়েছে।বিশ্লেষণ প্রোগ্রাম অনুযায়ী, সর্বোত্তম পরীক্ষার অবস্থা স্বয়ংক্রিয়ভাবে নির্বাচন করা যেতে পারে।
|
|
বিশ্লেষণের পরিধিটি স্পেসিফিকেশনে সংযুক্ত করা হয় এবং ব্যবহারকারীর সরবরাহিত স্ট্যান্ডার্ড নমুনা অনুযায়ী অবাধে আঁকা বা প্রসারিত করা যেতে পারে।
|
|
দ্রুত বিশ্লেষণের গতি
|
বিশ্লেষণের গতি খুবই দ্রুত, মাত্র ২০ সেকেন্ডের মধ্যে একটি পরীক্ষা করা সম্ভব।
|
|
বিভিন্ন বিশ্লেষণ উপকরণ অনুযায়ী, প্রাক-জ্বলন্ত সময় এবং পরিমাপ সময় সেট করে, যন্ত্রটি সবচেয়ে কম সময়ে সর্বোত্তম বিশ্লেষণ প্রভাব অর্জন করতে পারে।
|
|
মাল্টি-ম্যাট্রিক্স বিশ্লেষণ
|
অপটিক্যাল পথের নকশা একটি কম্পাস কাঠামো গ্রহণ করে। ডিটেক্টরগুলি অল্টারনেটেডভাবে উপরে এবং নীচে সাজানো হয় যাতে সমস্ত বর্ণালী লাইনগুলি গ্রহণ করা হয়। যদিও হার্ডওয়্যার সুবিধা যোগ করা হয় না,মাল্টি-ম্যাট্রিক্স বিশ্লেষণ বাস্তবায়ন করা যেতে পারে.
|
|
উৎপাদন প্রয়োজনীয়তা অনুযায়ী হার্ডওয়্যার খরচ ছাড়াই ম্যাট্রিক্স, উপাদান প্রকার এবং বিশ্লেষণাত্মক উপাদান যোগ করা সহজ।
|
|
চীনা-ইংরেজি ভাষা সফটওয়্যার সিস্টেম
|
ডিভাইস অপারেটিং সফটওয়্যারটি উইন্ডোজ ৭/৮/১০ সিস্টেমের সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ।
|
|
সফটওয়্যারটি স্পেকট্রোমিটার জ্ঞান এবং অপারেশনাল অভিজ্ঞতার অভাবেও ব্যবহার করা সহজ। প্রশিক্ষণের সহজ জ্ঞানের পরেই এটি ব্যবহার করা যেতে পারে।
|
2.টেকনিক্যাল কনফিগারেশন
১)স্পেসিফিকেশন এবং প্রযুক্তিগত পরামিতি
|
পয়েন্ট
|
সূচক
|
|
বিশ্লেষণ ম্যাট্রিক্স
|
Fe, Al, Cu, Zn, Ni, Pb, Mg ইত্যাদি
|
|
বিশ্লেষণের সময়
|
নমুনার ধরন অনুযায়ী, সাধারণত ২০ এর দশক।
|
|
অপটিক্যাল সিস্টেম
|
প্যারা-রং
|
|
তরঙ্গদৈর্ঘ্যের পরিসীমা
|
160🙏৫৮০ এনএম
|
|
কর্মক্ষমতা
|
(২২০±২০)V এসি,(৫০±১)হার্টজ,সুরক্ষামূলক গ্রাউন্ডিং সহ এক-ফেজ পাওয়ার সাপ্লাই।
|
|
কাজের তাপমাত্রা
|
১০🙏৩০)°C
|
|
সংরক্ষণ তাপমাত্রা
|
(0🙏৪৫)°C
|
|
কাজের আর্দ্রতা
|
20%80%
|
|
আর্গন গ্যাসের বিশুদ্ধতার প্রয়োজনীয়তা
|
99.৯৯৯%
|
|
আর্গন গ্যাস ইনলেট চাপ
|
0.5 এমপিএ
|
|
আর্গন গ্যাস প্রবাহ মিটার
|
উত্তেজনার প্রবাহের হার ৩.৫ লিটার/মিনিট,প্রবাহ হার বজায় রাখুন ০.৪ লিটার/মিনিট,স্ট্যান্ডবাই ফ্লো রেট ০.১ লিটার/মিনিট।
|
|
সর্বাধিক উত্তেজনার ক্ষমতা
|
৪০০ ভিএ
|
|
স্ট্যান্ডবাই গড় শক্তি
|
১০০ ভিএ
|
|
আলোর উৎস প্রকার
|
সমস্ত ডিজিটাল আলোর উৎস (প্রোগ্রামযোগ্য পালস সমস্ত ডিজিটাল আলোর উৎস)
|
|
স্রাব ফ্রিকোয়েন্সি
|
সর্বোচ্চ ১০০০ হার্জ
|
|
স্রাব বর্তমান
|
সর্বোচ্চ ৪০০ এ
|
|
ইগনিশন পলস
|
1🙏১৪ কিলোভোল্ট
|
|
স্পার্ক উত্তেজনার পালস
|
20🙏২৩০ ভোল্ট
|
|
আর্ক উত্তেজনার ধাক্কা
|
20🙏৬০ ভোল্ট
|
|
স্পার্ক টেবিল হোল ব্যাসার্ধ
|
১৩ মিমি
|
২)অপটিক্যাল সিস্টেম
আমি আইপিএ-রংজ কাঠামোর সাথে পূর্ণ বর্ণালী অপটিক্যাল সিস্টেম
আমি তরঙ্গদৈর্ঘ্য পরিসীমাঃ ১৬০🙏৫৮০ এনএম
আমি একাধিক উচ্চ কার্যকারিতা সিএমওএস ডিটেক্টর
আমি পরিবেশের তাপমাত্রা পরিবর্তনের প্রতিরোধ ক্ষমতা
আমি ইন্টিগ্রেটেড অপটিক্যাল চেম্বার ডিজাইন, সিএমওএস ডিটেক্টর সর্বোত্তম কর্মক্ষমতা অর্জনের জন্য স্বল্প তরঙ্গ নিশ্চিত করে।
আমি অপটিক্যাল রুমের ধ্রুবক তাপমাত্রা নিয়ন্ত্রণ। তাপমাত্রা 36°C.
৩)নমুনা স্পার্ক টেবিল
আমি উত্তেজনার চেম্বারের বিশেষ নকশা নমুনা উত্তেজনার চেম্বারের পরিষ্কারকে আরও সুবিধাজনক করে তোলে।
আমি The optimized argon gas path is designed to ensure the effective cooling of the firing station and the effective entry of metal dust into the filter during the excitation process which makes the sample excitation more stable and greatly reduces the intake of metal dust by the human bodyএটি অপারেটরদের স্বাস্থ্য এবং নিরাপত্তা রক্ষা করার জন্য।
আমি ছোট উত্তেজনার স্থান যা কম আর্গন খরচ করে।
আমি নমুনা ফিক্সচার যা ব্যবহার করা সহজ।
আমি ইলেকট্রোডের স্ব-ফুঁকানোর ফাংশন রয়েছে যা ইলেকট্রোডের জীবনকে আরও দীর্ঘায়িত করে এবং ইলেকট্রোড পরিষ্কার করা অনেক সহজ করে তোলে।
আমি নমুনা বিশ্লেষণের জন্য 13 মিমি উত্তেজিত পোরের আকার বেশি অনুকূল।
আমি বিভিন্ন আকার ও আকৃতির নমুনা বিশ্লেষণের জন্য ওপেন নমুনা জেনারেটর ব্যবহার করা যেতে পারে।
আমি লেন্সের কাঠামোর নকশা লেন্সের বিচ্ছিন্নকরণ এবং মুছে ফেলা আরও সুবিধাজনক করে তোলে এবং আর্গন ওয়াশিং নকশা লেন্স পরিষ্কারের চক্রকে দীর্ঘায়িত করতে পারে।
৪)ডিজিটাল আলোর উৎস
আমি পলস সংশ্লেষণ পূর্ণ ডিজিটাল আলোর উৎস (প্রোগ্রামযোগ্য পলস পূর্ণ ডিজিটাল আলোর উৎস) । সর্বোচ্চ ফ্রিকোয়েন্সি 1000 Hz পর্যন্ত।
আমি উচ্চ-শক্তি প্রাক-জ্বলন প্রযুক্তি
আমি কন্ট্রোল এবং পাওয়ার সার্কিটের সর্বোত্তম নকশা এবং নিখুঁত উত্তেজনার নিরাপত্তা সুরক্ষা ফাংশন।
আমি বিভিন্ন বিশ্লেষণ নমুনার জন্য সর্বোত্তম স্পার্ক, আর্ক বা সমন্বিত উত্তেজনার তরঙ্গরূপ প্রদান করুন।
আমি ঘনত্ব:(100🙏1000)হার্টজ
আমি স্রাব বর্তমান:সর্বোচ্চ ৪০০ এ
৫)তথ্য সংগ্রহ ব্যবস্থা
আমি অতি-উচ্চ গতির ডেটা সংগ্রহ এবং নিয়ন্ত্রণ ফাংশন সহ উচ্চ কার্যকারিতা ডিএসপি প্রসেসর।
আমি একক স্পার্ক অধিগ্রহণ এবং বর্ণালী বিলম্ব অধিগ্রহণ আরও অনুকূল উপাদান সামগ্রী পরিমাপ অর্জন করতে।
আমি বাহ্যিক কম্পিউটার (ব্যবহারকারীর ইচ্ছাকৃত)
আমি উচ্চ গতির ইথারনেট ডেটা ট্রান্সমিশন

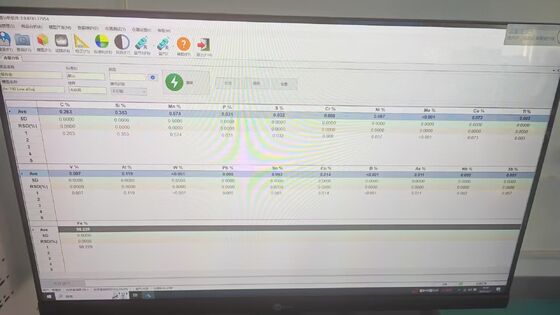

৬)বিশ্লেষণ সফটওয়্যার
আমি উইন্ডোজ অপারেটিং সিস্টেমের উপর ভিত্তি করে গ্রাফিক্যাল বিশ্লেষণ সফটওয়্যার, সুবিধাজনক এবং ব্যবহারিক।
আমি সম্পূর্ণ স্বয়ংক্রিয় সিস্টেম ডায়গনিস্টিক ফাংশন।
আমি ডেটাবেজ ম্যানেজমেন্ট ফাংশন নিখুঁত, তথ্য অনুসন্ধান এবং সংক্ষিপ্ত করা সহজ।
আমি যন্ত্রের স্থিতিশীলতা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য বুদ্ধিমান সংশোধন অ্যালগরিদম।
আমি বিশ্লেষণ আরো সঠিক নিশ্চিত করার জন্য বর্ণালী লাইন তথ্য এবং হস্তক্ষেপ নিষ্কাশন অ্যালগরিদম সম্পূর্ণ করুন।
আমি সর্বশেষ উইন্ডোজ অপারেটিং সিস্টেমে অভিযোজিত।
৭)প্রধান মূল উপাদান তালিকা এবং উৎপত্তি
|
না, না।
|
নাম
|
ব্র্যান্ড
|
উৎপত্তি
|
|
1
|
সিএমওএস অ্যারে
|
হামামাতসু
|
জাপান
|
|
2
|
গ্রিটিং
|
জেইস
|
জার্মানি
|
|
3
|
অপটিক্যাল গ্লাস
|
জেইস
|
জার্মানি
|
|
4
|
অপটিক্যাল ফাইবার
|
এজিলেন্ট
|
চীন
|
|
5
|
স্লিট
|
লেনক্সলেজার
|
চীন
|
|
6
|
ফিল্টার
|
TDK
|
জাপান
|
|
7
|
চাপ সেন্সর
|
এসএসআই
|
চীন
|
|
8
|
ভ্যালভ ব্লক
|
এয়ারট্যাক
|
তাইওয়ান
|
|
9
|
ডিজিটাল লাইট সোর্স মডুলার
|
নূজিন
|
নূজিন
|
|
10
|
মাস্টার কন্ট্রোল এবং ডেটা অধিগ্রহণ
|
নূজিন
|
নূজিন
|
|
11
|
ভ্যাকুয়াম অপটিক্যাল সিস্টেম
|
নূজিন
|
নূজিন
|
|
12
|
ফায়ারিং স্টেশন মডিউল
|
নূজিন
|
নূজিন
|
|
13
|
সিস্টেম সফটওয়্যার
|
নূজিন
|
নূজিন
|
|
14
|
কম্পিউটার
|
লিন ওভো
|
চীন
|
|
15
|
প্রিন্টার
|
এইচপি
|
চীন
|
|
16
|
স্ট্যান্ডার্ড নমুনা
|
জাতীয় মান
|
চীন বা বিদেশী ব্র্যান্ড
|
3.বিশ্লেষণ উপাদান এবং পরিসীমা
|
প্রোগ্রাম
|
কম ফেই-অ্যালগরি
|
ফে-সিআর-নি ইস্পাত
|
ফে-সিআর ইস্পাত
|
|
উপাদান
|
মিনিট
|
ম্যাক্স
|
মিনিট
|
ম্যাক্স
|
মিনিট
|
ম্যাক্স
|
|
সি
|
0.0006
|
1.3
|
0.008
|
2.5
|
0.04
|
2.2
|
|
হ্যাঁ
|
0.01
|
3.9
|
0.09
|
4
|
0.1
|
1.4
|
|
এমএন
|
0.03
|
2.1
|
0.12
|
16
|
0.1
|
1.5
|
|
পি
|
0.002
|
0.12
|
0.003
|
0.3
|
0.006
|
0.05
|
|
এস
|
0.002
|
0.16
|
0.001
|
0.4
|
0.001
|
0.3
|
|
সিআর
|
0.01
|
4.5
|
7.4
|
32
|
7.8
|
24
|
|
নি
|
0.004
|
4.4
|
0.8
|
48
|
0.09
|
4.2
|
|
মো
|
0.0004
|
1.3
|
0.08
|
4.2
|
0.02
|
1
|
|
আল
|
0.003
|
1.5
|
0.005
|
1.7
|
0.1
|
1.7
|
|
ক
|
0.0002
|
0.5
|
0.05
|
4.5
|
0.02
|
0.5
|
|
সি
|
0.001
|
0.5
|
0.008
|
17
|
0.01
|
0.5
|
|
টিআই
|
0.002
|
1.2
|
0.005
|
1.1
|
0.006
|
0.4
|
|
Nb
|
0.002
|
0.3
|
0.02
|
2
|
|
|
|
V
|
0.0003
|
0.9
|
0.02
|
9.5
|
0.03
|
1.1
|
|
ডব্লিউ
|
0.03
|
2.1
|
0.002
|
4.1
|
0.05
|
0.7
|
|
Pb
|
0.0003
|
0.03
|
0.0001
|
0.02
|
|
|
|
বি
|
0.0006
|
0.02
|
0.0007
|
0.02
|
|
|
|
এস এন
|
0.001
|
0.09
|
0.0003
|
0.05
|
|
|
|
Zn
|
0.002
|
0.04
|
0.006
|
0.008
|
|
|
|
যেমন
|
0.0007
|
0.1
|
0.0004
|
0.04
|
|
|
|
বি
|
0.0001
|
0.01
|
0.00004
|
0.003
|
|
|
|
Zr
|
0.004
|
0.35
|
|
|
|
|
|
ca
|
0.0004
|
0.002
|
0.0003
|
0.001
|
|
|
|
এসবি
|
0.0002
|
0.02
|
0.0005
|
0.022
|
|
|
|
এন
|
0.002
|
0.09
|
0.004
|
0.9
|
|
|
|
Fe
|
ম্যাট্রিক্স
|
ম্যাট্রিক্স
|
ম্যাট্রিক্স
|
|
প্রোগ্রাম
|
ফে-কাস্ট আয়রন
|
ফে-সিআর-হার্ড গস
|
ফে-মেন স্টিল
|
ফে-টুল স্টিল
|
|
উপাদান
|
মিনিট
|
ম্যাক্স
|
মিনিট
|
ম্যাক্স
|
মিনিট
|
ম্যাক্স
|
মিনিট
|
ম্যাক্স
|
|
সি
|
1.8
|
4.5
|
0.9
|
3.4
|
0.5
|
2.4
|
0.08
|
2.2
|
|
হ্যাঁ
|
0.2
|
4.7
|
0.2
|
2.5
|
0.3
|
1.7
|
0.04
|
1.5
|
|
এমএন
|
0.06
|
4.7
|
0.1
|
2.4
|
5.3
|
23
|
0.04
|
1.7
|
|
পি
|
0.02
|
0.8
|
0.01
|
0.3
|
0.01
|
0.2
|
0.004
|
0.07
|
|
এস
|
0.003
|
0.2
|
0.01
|
0.15
|
0.006
|
0.11
|
0.001
|
0.06
|
|
সিআর
|
0.03
|
10.5
|
0.4
|
34
|
0.08
|
3.8
|
1.8
|
14
|
|
নি
|
0.05
|
6.8
|
0.05
|
32
|
0.04
|
3.5
|
0.07
|
0.55
|
|
মো
|
0.01
|
2.1
|
0.1
|
4
|
0.1
|
2
|
0.02
|
9.4
|
|
আল
|
0.002
|
0.12
|
|
|
0.008
|
0.12
|
0.005
|
1.6
|
|
ক
|
0.06
|
2.2
|
0.06
|
1.5
|
0.02
|
0.6
|
0.04
|
0.5
|
|
সি
|
0.008
|
0.03
|
|
|
0.007
|
0.1
|
0.008
|
8
|
|
টিআই
|
0.007
|
1
|
0.01
|
0.14
|
0.004
|
0.4
|
|
|
|
Nb
|
0.002
|
0.7
|
0.1
|
0.7
|
0.08
|
0.42
|
|
|
|
V
|
0.01
|
0.7
|
0.02
|
1.2
|
0.01
|
0.84
|
0.03
|
2.5
|
|
ডব্লিউ
|
0.007
|
1
|
|
|
|
|
0.06
|
19
|
|
Pb
|
0.0002
|
0.04
|
|
|
|
|
0.0001
|
0.07
|
|
এমজি
|
0.001
|
0.14
|
|
|
|
|
|
|
|
বি
|
0.002
|
0.5
|
|
|
0.0009
|
0.02
|
|
|
|
এস এন
|
0.003
|
0.3
|
|
|
0.008
|
0.07
|
0.007
|
0.05
|
|
লা
|
0.002
|
0.12
|
|
|
|
|
|
|
|
সি
|
0.004
|
0.09
|
|
|
|
|
|
|
|
এন
|
|
|
|
|
0.01
|
0.09
|
0.008
|
0.05
|
|
টি
|
0.014
|
0.016
|
|
|
|
|
|
|
|
Fe
|
ম্যাট্রিক্স
|
ম্যাট্রিক্স
|
ম্যাট্রিক্স
|
ম্যাট্রিক্স
|
|
প্রোগ্রাম
|
আল-সি খাদ
|
আল-জান খাদ
|
আল-কু খাদ
|
আল-এমজি খাদ
|
বিশুদ্ধ আল-অ্যালগ্রিড
|
|
উপাদান
|
মিনিট
|
ম্যাক্স
|
মিনিট
|
ম্যাক্স
|
মিনিট
|
ম্যাক্স
|
মিনিট
|
ম্যাক্স
|
মিনিট
|
ম্যাক্স
|
|
হ্যাঁ
|
0.02
|
24
|
0.02
|
9.4
|
0.02
|
7
|
0.02
|
2.3
|
0.01
|
1.2
|
|
Fe
|
0.02
|
4
|
0.03
|
1
|
0.05
|
1.9
|
0.07
|
0.8
|
0.01
|
4
|
|
ক
|
0.005
|
6
|
0.01
|
4.3
|
0.01
|
13
|
0.007
|
1
|
0.002
|
1
|
|
এমএন
|
0.005
|
1
|
0.02
|
1
|
0.05
|
1
|
0.03
|
2.4
|
0.001
|
1
|
|
এমজি
|
0.01
|
1.5
|
0.01
|
4
|
0.01
|
2.7
|
0.006
|
10.2
|
0.002
|
1
|
|
সিআর
|
0.005
|
0.5
|
0.01
|
0.4
|
0.01
|
0.14
|
0.01
|
0.4
|
0.001
|
0.15
|
|
নি
|
0.02
|
2.5
|
0.01
|
0.2
|
0.01
|
2.3
|
0.005
|
0.25
|
0.001
|
0.16
|
|
Zn
|
0.005
|
3.5
|
0.01
|
12
|
0.05
|
3.5
|
0.01
|
1
|
0.002
|
0.5
|
|
টিআই
|
0.005
|
0.4
|
0.005
|
0.3
|
0.001
|
0.2
|
0.007
|
0.3
|
0.001
|
0.15
|
|
হতে
|
0.001
|
0.2
|
|
|
|
|
0.001
|
0.009
|
|
|
|
বি
|
0.02
|
0.6
|
0.002
|
0.6
|
0.02
|
0.6
|
0.02
|
0.6
|
0.02
|
0.6
|
|
ca
|
0.002
|
0.03
|
|
|
|
|
|
|
|
|
|
সিডি
|
0.001
|
0.3
|
0.002
|
0.3
|
0.01
|
0.3
|
0.01
|
0.3
|
0.001
|
0.3
|
|
সি
|
|
|
|
|
|
|
0.05
|
0.3
|
0.05
|
0.3
|
|
সি
|
0.003
|
0.4
|
0.01
|
0.05
|
0.03
|
0.4
|
0.03
|
0.4
|
0.009
|
0.4
|
|
গ্যা
|
0.005
|
0.2
|
|
|
|
|
0.009
|
0.02
|
0.002
|
0.06
|
|
লা
|
|
|
|
|
|
|
0.02
|
0.12
|
0.02
|
0.12
|
|
Pb
|
0.005
|
0.5
|
0.005
|
0.5
|
0.01
|
0.5
|
0.001
|
0.5
|
0.002
|
0.5
|
|
এসবি
|
0.005
|
0.4
|
|
|
0.1
|
0.4
|
|
|
|
|
|
এস এন
|
0.003
|
0.5
|
0.005
|
0.2
|
0.02
|
0.3
|
0.0007
|
0.2
|
0.01
|
0.2
|
|
স্যার
|
0.005
|
0.1
|
|
|
|
|
|
|
|
|
|
V
|
0.005
|
0.2
|
0.005
|
0.03
|
0.01
|
0.03
|
0.002
|
0.03
|
0.004
|
0.05
|
|
Zr
|
0.005
|
0.2
|
0.01
|
0.3
|
0.001
|
0.2
|
0.003
|
0.12
|
0.001
|
0.12
|
|
প্র
|
|
|
|
|
|
|
0.005
|
0.03
|
0.005
|
0.03
|
|
এনডি
|
|
|
|
|
|
|
0.02
|
0.12
|
0.02
|
0.12
|
|
এস এম
|
|
|
|
|
|
|
0.001
|
0.006
|
0.001
|
0.006
|
|
পি
|
0.002
|
0.005
|
|
|
|
|
|
|
|
|
|
আল
|
ম্যাট্রিক্স
|
ম্যাট্রিক্স
|
ম্যাট্রিক্স
|
ম্যাট্রিক্স
|
ম্যাট্রিক্স
|
|
প্রোগ্রাম
|
ব্রাস
|
তামা-নিকেল-Zn
|
অ্যালুমিনিয়াম ব্রোঞ্জ
|
টিন-বেড ব্রোঞ্জ
|
|
উপাদান
|
মিনিট
|
ম্যাক্স
|
মিনিট
|
ম্যাক্স
|
মিনিট
|
ম্যাক্স
|
মিনিট
|
ম্যাক্স
|
|
Zn
|
0.5
|
45
|
0.01
|
0.8
|
0.04
|
7
|
0.003
|
11.3
|
|
Zn
|
|
|
18
|
33.5
|
|
|
|
|
|
Pb
|
0.01
|
6
|
0.002
|
1.3
|
0.002
|
0.12
|
0.001
|
21
|
|
এস এন
|
0.009
|
9.5
|
0.009
|
5.8
|
0.003
|
2.5
|
0.005
|
19
|
|
পি
|
0.002
|
0.2
|
0.003
|
0.07
|
0.002
|
0.2
|
0.001
|
1
|
|
এমএন
|
0.001
|
5.3
|
0.0009
|
1.8
|
0.001
|
2.4
|
0.001
|
0.4
|
|
Fe
|
0.02
|
3
|
0.03
|
2.7
|
0.005
|
6
|
0.003
|
1
|
|
নি
|
0.009
|
1.8
|
5.5
|
34
|
0.002
|
6
|
0.001
|
5
|
|
হ্যাঁ
|
0.001
|
4.6
|
0.0009
|
0.8
|
0.004
|
0.3
|
0.002
|
1.4
|
|
এমজি
|
0.001
|
0.01
|
0.003
|
0.7
|
|
|
|
|
|
সিআর
|
0.001
|
0.2
|
0.0003
|
1.8
|
|
|
|
|
|
টি
|
|
|
|
|
|
|
|
|
|
যেমন
|
0.001
|
0.2
|
0.003
|
0.05
|
0.001
|
0.03
|
0.004
|
0.2
|
|
এসবি
|
0.001
|
0.4
|
|
|
0.001
|
0.1
|
0.001
|
0.6
|
|
সিডি
|
0.001
|
0.02
|
|
|
0.001
|
0.01
|
|
|
|
বি
|
0.002
|
5.5
|
0.001
|
0.1
|
0.002
|
0.12
|
0.006
|
1
|
|
এজি
|
0.007
|
0.1
|
0.002
|
0.1
|
|
|
0.001
|
0.06
|
|
হতে
|
|
|
|
|
|
|
|
|
|
সি
|
0.004
|
0.5
|
0.007
|
0.3
|
|
|
0.001
|
0.2
|
|
আল
|
0.001
|
6.7
|
0.0009
|
2
|
3.0
|
12
|
0.01
|
0.6
|
|
এস
|
0.001
|
0.15
|
0.0004
|
0.08
|
|
|
0.001
|
0.5
|
|
বি
|
0.002
|
0.005
|
0.003
|
0.009
|
|
|
|
|
|
টিআই
|
|
|
0.003
|
0.15
|
|
|
|
|
|
সে
|
0.003
|
1.4
|
|
|
|
|
0.005
|
0.5
|
|
ক
|
ম্যাট্রিক্স
|
ম্যাট্রিক্স
|
ম্যাট্রিক্স
|
ম্যাট্রিক্স
|
|
প্রোগ্রাম
|
লাল তামা
|
ব্রোঞ্জ
|
সি-ব্রোঞ্জ
|
|
উপাদান
|
মিনিট
|
ম্যাক্স
|
মিনিট
|
ম্যাক্স
|
মিনিট
|
ম্যাক্স
|
|
Zn
|
0.001
|
0.3
|
0.005
|
0.23
|
0.2
|
6
|
|
Zn
|
|
|
|
|
|
|
|
Pb
|
0.001
|
1.5
|
0.005
|
0.3
|
0.01
|
0.8
|
|
এস এন
|
0.001
|
0.3
|
0.005
|
0.18
|
0.05
|
0.7
|
|
পি
|
0.001
|
0.02
|
|
|
0.005
|
0.08
|
|
এমএন
|
0.0001
|
0.1
|
0.005
|
0.08
|
0.2
|
1.8
|
|
Fe
|
0.001
|
0.2
|
0.02
|
0.28
|
0.1
|
1.7
|
|
নি
|
0.001
|
0.5
|
0.005
|
0.35
|
0.05
|
1
|
|
হ্যাঁ
|
|
|
0.02
|
0.3
|
1.5
|
5
|
|
এমজি
|
0.001
|
0.01
|
|
|
0.002
|
0.01
|
|
সিআর
|
0.001
|
0.03
|
0.002
|
0.006
|
|
|
|
টি
|
0.005
|
0.05
|
|
|
|
|
|
যেমন
|
0.005
|
0.3
|
|
|
0.005
|
0.08
|
|
এসবি
|
0.005
|
0.35
|
|
|
0.005
|
0.07
|
|
সিডি
|
0.001
|
0.03
|
|
|
|
|
|
বি
|
0.001
|
0.07
|
|
|
0.002
|
0.02
|
|
এজি
|
0.006
|
0.05
|
|
|
|
|
|
হতে
|
|
|
0.32
|
3.2
|
|
|
|
সি
|
0.001
|
0.05
|
0.15
|
2
|
|
|
|
আল
|
0.002
|
0.02
|
0.02
|
0.2
|
0.02
|
0.35
|
|
এস
|
0.001
|
0.05
|
|
|
0.005
|
0.02
|
|
বি
|
0.001
|
0.03
|
|
|
|
|
|
সে
|
0.001
|
0.06
|
|
|
|
|
|
ক
|
ম্যাট্রিক্স
|
ম্যাট্রিক্স
|
ম্যাট্রিক্স
|
নোট:
আমি এই প্রোগ্রাম ফর্মটি গ্রাহকের প্রকৃত চুক্তির প্রয়োজনীয়তার ভিত্তিতে পূরণ করা হয়।
আমি যদি গ্রাহকদের স্ট্যান্ডার্ড নমুনার প্রয়োজন হয়, নমুনা নম্বর সরবরাহ করুন এবং নিজেরাই কিনুন। যদি বিক্রয় কর্মীরা এটি কিনে নেয়, স্ট্যান্ডার্ড নমুনাগুলি উকশি থেকে আলাদাভাবে পাঠানো হবে।
আমি যদি গ্রাহক বিশেষ অ্যাপ্লিকেশন ব্যবহার করে এবং বক্ররেখা উন্নয়নশীল জন্য নমুনা প্রদান করতে ইচ্ছুক হয়,গ্রাহককে সঠিক নমুনা উপাদান সামগ্রী সরবরাহ করতে হবে এবং নমুনার অভিন্নতা নিশ্চিত করতে হবে, কিন্তু এই বক্ররেখা পারে নাযন্ত্রের গ্রহণযোগ্যতা সূচক হিসেবে কাজ করে।
4.পরীক্ষাগার পরিবেশ
1)পরিবেশগত প্রয়োজনীয়তা
উপকরণটি ১০ বর্গ মিটারের বেশি ঘরের ভিতরে একটি বিশেষ পরীক্ষাগারে স্থাপন করা উচিত এবং ল্যাবরেটরির আশেপাশে কোনও ক্ষতিকারক, জ্বলনযোগ্য এবং ক্ষয়কারী গ্যাস নেই তা নিশ্চিত করা উচিত।
সতর্কতাঃ এই যন্ত্রটি রাসায়নিক বিশ্লেষণ পরীক্ষাগারে স্থাপন করা নিষিদ্ধ।
কাজের তাপমাত্রাঃ 10°C🙏30°C, এবং 3 ঘন্টার মধ্যে রুম তাপমাত্রা ওঠানামা 2 ডিগ্রী কম হয়. ল্যাবরেটরি এয়ার কন্ডিশনার ইনস্টল করা প্রয়োজন.
সংরক্ষণের তাপমাত্রাঃ 0°C🙏৪৫ ডিগ্রি সেলসিয়াস
পরিবেশের আপেক্ষিক আর্দ্রতাঃ ২০% ~ ৮০%। ভিজা অঞ্চলে, একটি ডিহুমিডিফায়ার প্রয়োজন।
যদি উপরের প্রয়োজনীয়তা পূরণ না করা হয়, তবে পরিমাপের পরিষেবা জীবন এবং পরিমাপের নির্ভুলতা প্রভাবিত হতে পারে।
2)পাওয়ার প্রয়োজনীয়তা
পাওয়ার সাপ্লাইঃ একক ফেজ 220 + 20V, 1KVA।
ইনোভ্যাট এনজে-কিউপি৮৮০ স্পেকট্রোমিটারের স্বাভাবিক ব্যবহার নিশ্চিত করতে, দয়া করে ১ কেভিএ থেকে ৩ কেভিএ একক ফেজ এসি ২২০ ভোল্টের একটি ভোল্টেজ নিয়ন্ত্রক ইনস্টল করুন।
যন্ত্রের নির্ভরযোগ্য ব্যবহার নিশ্চিত করুন, দয়া করে যন্ত্রের জন্য একটি একক গ্রাউন্ডিং তার প্রস্তুত করুন, এবং গ্রাউন্ডিং প্রতিরোধের 4 ওহমের কম।
3)আর্গন প্রয়োজনীয়তা
বিশুদ্ধতা ≥৯৯.৯৯৯%, অক্সিজেনের পরিমাণ ≤২ পিপিএম, এইচ২ও সামগ্রী ≤৫ পিপিএম, ((আর্গন গ্যাস সিলিন্ডারটি খোলা বাতাসে সংরক্ষণ করা যাবে না এবং বৃষ্টি কঠোরভাবে নিষিদ্ধ))
যদি উচ্চ বিশুদ্ধতা আর্গন না থাকে, তাহলে আর্গন পরিশোধক ব্যবহার করার পরামর্শ দেওয়া হয়।
আর্গন গ্যাসের প্রবাহঃ স্ট্যান্ডবাই প্রবাহ প্রায় 0.1L/মিনিট, রক্ষণাবেক্ষণ প্রবাহ প্রায়(0.4-0.5)L/min, উত্তেজনার প্রবাহ প্রায় 3.5L/min।
আর্গন গ্যাসের নিয়ন্ত্রিত চাপঃ ০.৫ এমপিএ।
4)আর্গন সংযোগ টিউব
বিশেষ স্টেইনলেস স্টীল আর্গন সংযোগ টিউব ব্যবহার করা প্রয়োজন।
৫) এক্সজাস বোতল
যন্ত্রের নিষ্কাশন গ্যাসটি একটি পিভিসি বর্ধিত টিউব (14 মিমি অভ্যন্তরীণ ব্যাসার্ধ) এর মাধ্যমে একটি ফিল্টার বোতলে ছেড়ে দেওয়া হয়। সময়মতো পরিষ্কার এবং প্রতিস্থাপন করা দরকার।
৬)নমুনা প্রস্তুতি
লোহার ভিত্তির নমুনাগুলির জন্য, নমুনাগুলি বিশেষ গ্রাইন্ডিং প্রক্রিয়া, একটি ডাবল ডিস্ক গ্রাইন্ডিং মেশিন এবং একটি গ্রাউন্ড গ্রাইন্ডার দ্বারা প্রস্তুত করা উচিত,যা লোহা এবং ইস্পাতের নমুনার পৃষ্ঠের উপর পিষার জন্য. সাদা কাস্ট আয়রন নমুনা অভিন্নতা হতে হবে.
ব্যবহারকারীকে স্পেকট্রোস্কোপিক বিশ্লেষণের জন্য উপযুক্ত নয় এমন নমুনাগুলির চিকিত্সার জন্য একটি কাটিয়া মেশিন প্রস্তুত করতে হবে।
নমুনাগুলি অভিন্ন হতে হবে, কোন ছিদ্র এবং ঢালাই ত্রুটি নেই, পৃষ্ঠটি মসৃণ হতে হবে, কোন অক্সাইড, তেল দাগ এবং কোন burrs নেই।
৭)স্ট্যান্ডার্ড নমুনা প্রয়োজনীয়তা
উপকরণের সামগ্রিক বর্ণালী বক্ররেখা সংশোধন করার জন্য এক স্ট্যান্ডার্ড নমুনা এলোমেলোভাবে দেওয়া হয়।ব্যবহারকারীদের তাদের নিজস্ব পণ্যের জন্য অতিরিক্ত উপযুক্ত মানক নমুনা প্রস্তুত করতে হবে যান্ত্রিক বিশ্লেষণ কার্ভের ক্যালিব্রেশনের জন্য.
৮)কম্পিউটার এবং প্রিন্টারের প্রয়োজনীয়তা
ইনোভ্যাট টি৫ স্পেকট্রোমিটার বিশ্লেষণ সফটওয়্যার ইনস্টল করার জন্য প্রচলিত কনফিগারেশনের সাথে একটি কম্পিউটার প্রস্তুত করুন, মেমরি 1GB বা তার বেশি, সিপিইউ ডুয়াল কোর 1.8GHz বা তার বেশি।
বিশ্লেষণ রিপোর্ট মুদ্রণের জন্য একটি প্রিন্টার প্রস্তুত করুন।
আপনার বার্তাটি 20-3,000 টির মধ্যে হতে হবে!
Bengali
